KT2/KT3/KT5色标检测器
检测细微差别的色标检测器

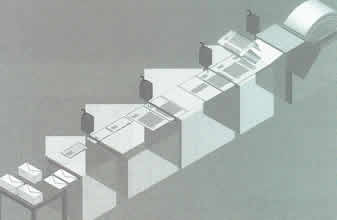

如今，色标检测器是自动化包装过程中不可缺少的：适用于必须快速和准确检测色标或其他用颜色对比作记号的场合。在30多中不同的灰度等级中，色标检测器可检测所有类型的色标标记，如：薄膜或包装材料上的印刷标记。此系列色标检测器产品范围广，可给不同的用户界面提供多种对比度检测技术，以满足广泛的应用领域。
■有自学习功能的型号，可通过自学习按钮或外部接线设置开关阀值
■比较先进的型号提供动态自学习功能;有色标停留在检测区域时可自动调节开关阀值
■有动态色标检测功能的检测器提供了极大的方便：在设备运行时，自动对色标进行记忆设定开关阀值

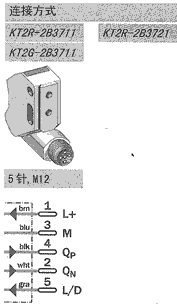

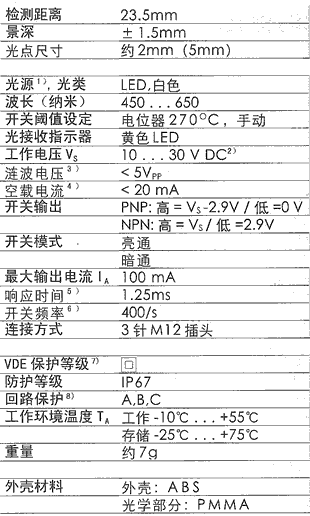

■细小和极低成本的KT2/KT3不是太复杂的应用场合理想的解决方案。
■手动调整开关阀值的型号，适用于丰富经验的操作人员进行灵敏度的微调。
■KT5有光纤型号供选择，可用于空间受限制的安装场合。 |
|
| |
|
|
| |
 |
|
 |

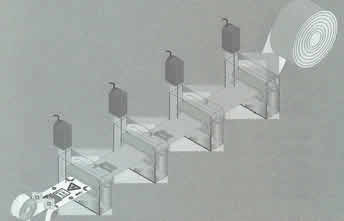

KT5G进行软管定位确定粘贴标签的位置 |
|
需要绝对可靠:
KT5监控药物产品上的日期标签 |
|
|
| |
|
|
| |
 |
|
 |
KT5通过检测瓶颈上的色标, 确定贴上商标纸的位置 |
|
KT5L用于煤气表的校准,通过检测煤气表的读数旁的黑白刻记快速地确定煤气表已校准正确 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

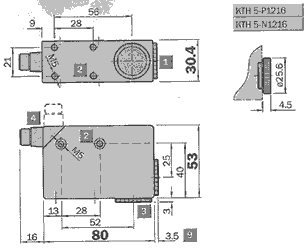

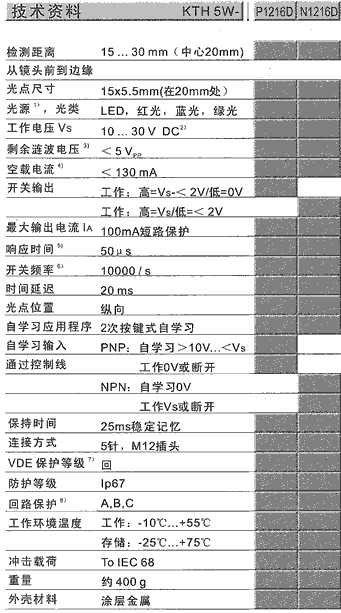

KTH5 色标传感器
■10段LED数显灵敏度并可手动精调灵敏度
■检测可靠显示
■通过“+”/“-”旋钮可微调
■50μm响应时间
■专为检测镭射标签设计
|
 |
| |
|
 |
1 镜头(发射光)可互换⑶位置
2 M5安装孔,5.5mm深
3 镜头盖可以互换⑴位置
4 5针M12*1插头(可旋转90度)
5 输出指示灯(黄色)
6 预选开关
7 自学习按钮
8 段显LED
9参考镜头尺寸图 |
|
|
|
| |
|
|
| |
附件
电缆插头
安装支架
镜头 |
 |
|
|
| |
|
|
| |
 |
| |
| |
1）TA=+25℃时使用寿命为100,000小时
2）极限值
3）不可以超越或低于Vs容许误差值
4）无负载
5）阻性负载下的信号传输时间
6）亮/暗比例1:1
7）参考电压32VDC
8）A=Vs极性倒接保护
B=抵抗脉冲干扰
C=抵抗脉冲干扰 |
| |
|
| |
|
| |

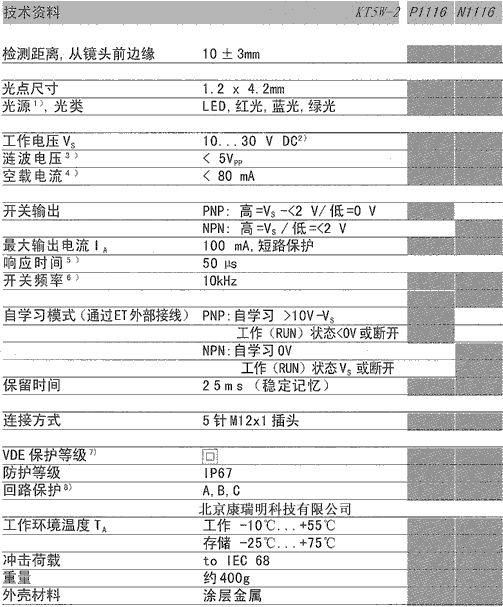

订货资料 |
| |
 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |

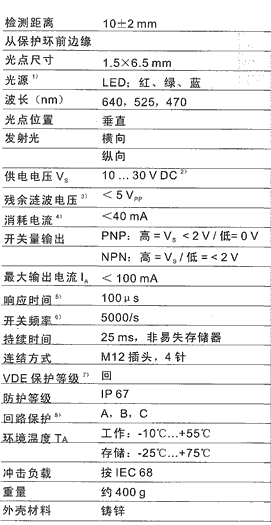

KT5W-2 色标检测器，静态自学习模式
■三色光源：红、蓝、绿、自学习过程自动选择合适的发射光
■同过外部接线或控制按钮进行静态自学习
■检测有光泽的物体时，自动调整开关阀值
|
 |
| |
|
 |
1 镜头(发射光),可互换⑷位置
2 M5安装孔,5.5mm深
3 镜头盖,可互换⑴位置

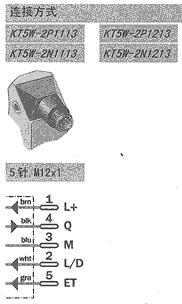

4 5针M12*1插头(可旋转90°)
5 功能信号只是灯(黄色)
6 预选开关
7 自学习按钮 |
|
|
|
| |
|
|
| |
附件
电缆插头 |
 |
注：不同型号的KT5W-2有不同的检测距离，例如KT5W-2P1116的较理想检测距离是10mm，但在5mm检测距离处，仍可保持约78%的灵敏度。 |
|
|
| |
|
|
| |
 |
| |
| |
|
| |

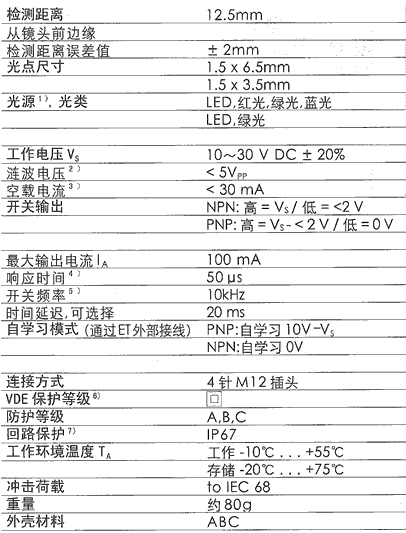

1 TA=+25℃时使用寿命为100,000小时
2 限制值
3 不可以超过或低于Vs容许误差值
4 无负载
5 阻抗负载下的信号传输时间
6 亮/暗比例1:1
7 参考电压50V DC
8 A=Vs极性倒接保护
B=输出Q短路保护
C=抵抗脉冲干扰 |
|
|
|
| |
|
|
| |
| 检测距离 |
 |
| |
| |
|
| |
| |
|
静态自学习
控制旋钮。把旋钮调整到自学习按钮可被锁定，以避免意外触发。在未被定义的检测位置，不能触发自学习过程。
通过控制旋钮设置：
1.用旋转按钮选择自学习模式
2.将色标（设定亮通）或背景（设定暗通）放到测量光点的位置-用自学习按钮触发第一次自学习过程。
3.将背景（设定亮通）或色标（设定暗通）放到测量光点的位置-用自学习按钮触发第二次自学习过程。
通过控制电缆设置：
1.将色标（设定亮通）或背景（设定暗通）放到测量光点的位置-用外部接线触发第一次自学习过程。
2.将背景（设定亮通）或色标（设定暗通）放到测量光点的位置-外部接线触发第二次自学习过程。
注意：
第一次自学习完成后，红色发射光闪亮和功能信号指示灯缓慢闪烁，表示需要第二次触发LED和Q快速闪烁=对比度太弱。
LED和Q不闪烁=自学习完成
不需要亮通/暗通，单元转到被检测物体，就是第一次自学习过程时在光点下的（色标或背景）。
|
订货资料
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |

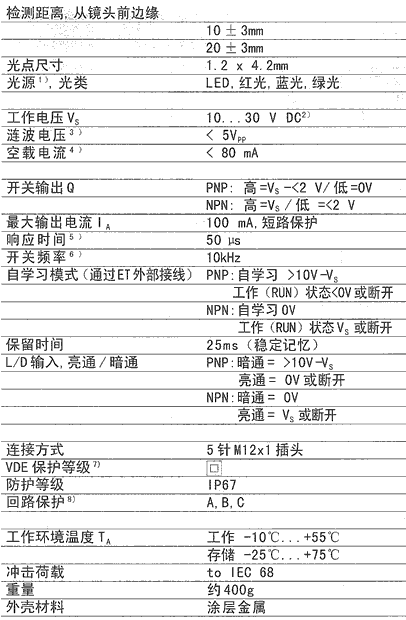

KT5W-2 色标检测器，静态自学习模式
■动态自学习
■自动选择发射光：红、绿光和蓝光
■通过外部接线或控制按钮进行自学习
■通过外部接线或控制按钮进行/亮/暗通的切换
■开关频率10.000/S
|
 |
| |
|
 |

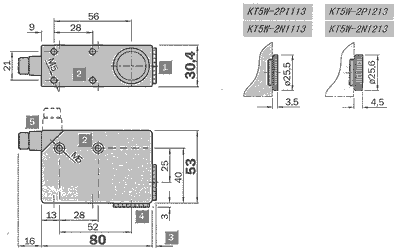

1 镜头(发射光),可互换⑷位置
2 M5安装孔,5.5mm深
3 见尺寸图的镜头尺寸
4 镜头盖,可互换⑴位置
5 5针M12*1插头(可旋转90°)
6 功能信号指示灯(黄色)
7 L/D预选开关
8 自学习按钮 |
|
|
|
| |
|
|
| |
附件
电缆插头
镜头 |
 |
注：不同型号的KT5W-2有不同的检测距离，例如KT5W-2P1113的较理想检测距离是10mm，但在5mm检测距离处，仍可保持约78%的灵敏度。 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
1）TA=+25℃时的使用寿命为100.000小时
2）限制值
3）不可以超过或低于Vs容许无误差值，
4）无负载
5）阻抗负载下的信号传输时间
|
6）亮/暗比例1：1
7）参考电压50VDC
8）A=Vs极性倒接保护
B=输出Q短路保护
C=低抗脉冲干扰
9）不设色标的较低线速度 |
|
|
| |
|
|
| |
| 检测范围 |
| |
 |
| |
|
自学习模式
自学习和亮/暗选择
这两种设置可通过控制旋钮或外部接线触发
控制旋钮：把旋钮调整到自学习按钮可被锁定，以避免意外触发。在未被定义的检测位置，不能触发自学习过程。
通过控制旋钮设置：
1.用旋转按钮选择（亮通L）或（暗通D）
2.用自学习按钮触发自学习过程。
3.移动被检测物体到测量光点的位置，直到多少出现一个触发脉冲。
如Q或LED控制灯闪烁=对比度不够
通过控制电缆设置：
1. 用旋转按钮选择（亮通L）或（暗通D）。
2. 用外部接线触发自学习过程。
3. 移动被检测物体到测量光点的位置，直到多少出现一个触发脉冲。
4. 完成自学习
进行自学习时的资料速度：
较慢25mm/s，较快300mm/s |
订货资料
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |

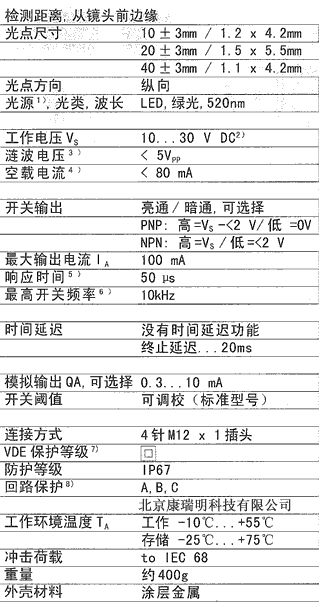

KT5G-2 色标检测器
■绿色光源
■手动调整开关阀值
■灵敏度调整钮
■可选择的时间延迟
■开关频率10,000/S
|
|
|
|
| |
|
|
| |
附件
电缆插头
镜头 |
 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

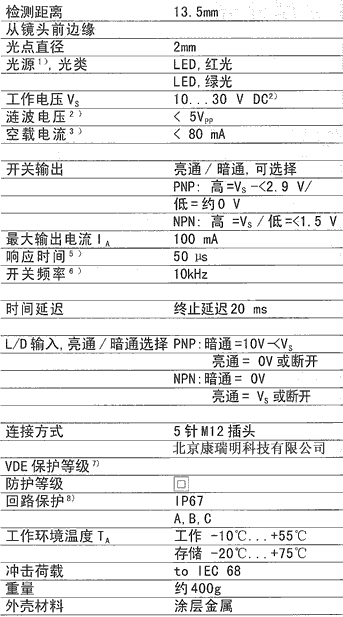

1）TA=+25℃时的使用寿命为100,000小时
2）限制值
3）不可以超过或低于Vs容许无误差值，
4）无负载
5）阻抗负载下的信号传输时间
|
6）亮/暗比例1：1
7）参考电压50VDC
8）A=Vs极性倒接保护
B=输出Q和QA短路保护
C=低抗脉冲干扰 |
|
|
| |
|
|
| |
| 检测距离 |
| |
1.检测距离10mm
2.检测距离20mm
3.检测距离40mm |
| |
| 注：不同型号的KT5G-2有不同的检测距离，例如KT5G-2P1111的较理想检测距离是10mm，但在5mm检测距离处，仍可保持约78%的灵敏度。 |
|
| |
 |

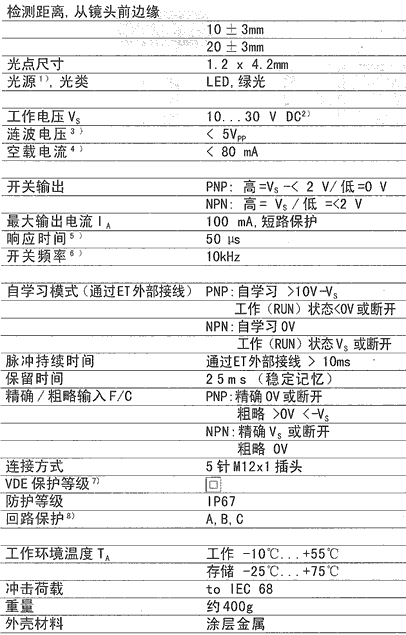

订货资料
|
| |
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
KT5G-2 色标检测器，静态自学习模式
■绿色光源
■通过外部接线或控制按钮进行静态自学习
■通过外部接线或控制按钮精确/粗略设定自学习
■没有亮通/暗通选择
■开关频率10,000/S
|
 |
| |
|
 |

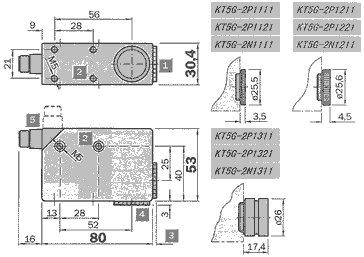

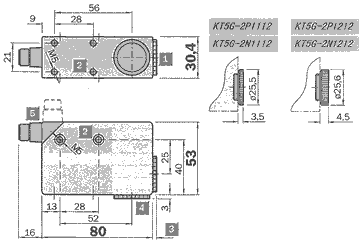

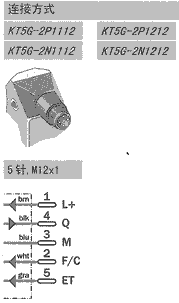

1 镜头(发射光),可互换⑷位置
2 M5安装孔,5.5mm深
3 见尺寸图的镜头尺寸
4 镜头盖,可互换⑴位置
5 5针M12*1插头(可旋转90°)
6 功能信号指示灯(黄色)
7 较小对比度的预选开关
8 自学习按钮 |
|
|
|
| |
|
|
| |
附件
电缆插头
镜头 |
 |
注：不同型号的KT5G-2有不同的检测距离，例如KT5G-2P1112的较理想检测距离是10mm，但在5mm检测距离处，仍可保持约78%的灵敏度。 |
|
|
| |
|
|
| |
|
| |
| |
|
| |
1）TA=+25℃时的使用寿命为100,000小时
2) 限制值
3）不可以超过或低于Vs容许无误差值，
4）无负载
5）阻抗负载下的信号传输时间
6）亮/暗比例1：1
7）参考电压50VDC
8）A=Vs极性倒接保护
B=输出Q短路保护
C=低抗脉冲干扰 |
|
|
|
| |
|
|
| |
| 检测距离 |
| |
 |
| |

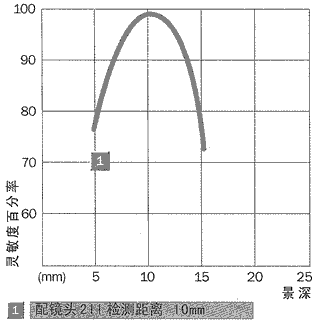

1.配镜头211检测距离10mm
2.配镜头211检测距离20mm |
|
| |
自学习模式
精确/粗略自学习（对比度分辨率）
这两种设置可通过控制旋钮或外部接线触发
控制旋钮：把旋钮调整到自学习按钮位置可被锁定，以避免意外触发。在未被定义的检测位置，不能触发自学习过程。
通过控制旋钮设置：
1.用旋转按钮选择“精确”或“粗略”
2.将测量光点定位到标记上
3.用自学习按钮触发自学习过程。无须亮/暗通选择，当输出Q指示灯亮时=自学习完成
通过外部接线设置：
1. 用旋转按钮选择“精确”或“粗略”
2. 将测量光点定位到标记上。
3. 用外部接线触发自学习过程 |

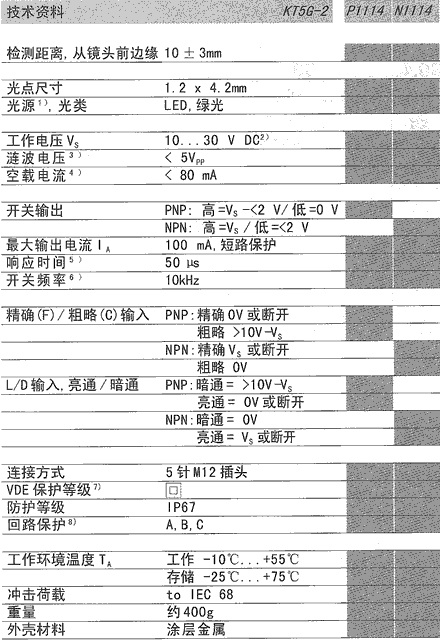

订货资料
|
| |
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
KT5G-2 色标检测器，动态调节灵敏度
■绿色光源
■动态自学习
■精确/粗略调整
■亮/暗精确调整
■开关频率10,000/S
|
 |
| |
|
 |
1 镜头(发射光),可互换⑷位置
2 M5安装孔,5.5mm深
3 见尺寸图的镜头尺寸
4 镜头盖,可互换⑴位置
5 5针M12*1插头
6 功能信号指示灯(黄色)
7 精确/粗略选择钮 |
|
|
|
| |
|
|
| |
附件
电缆插头
镜头 |
 |
注：不同型号的KT5G-2有不同的检测距离，例如KT5G-2P1114的较理想检测距离是10mm，但在5mm检测距离处，仍可保持约78%的灵敏度。 |
|
|
| |
|
|
| |
 |
| |
| |
|
| |
1）TA=+25℃时的使用寿命为100,000小时
2) 限制值
3）不可以超过或低于Vs容许无误差值，
4）无负载
5）阻抗负载下的信号传输时间
6）亮/暗比例1：1
7）参考电压50VDC
8）A=Vs极性倒接保护
B=输出Q短路保护
C=低抗脉冲干扰 |
|
|
|
| |
|
|
| |
| 检测距离 |
| |
 |
| 1 检测距离10mm |
|
| |
功能
KT5G-2/N1114色标检测器的开关阀值由当时的对比度动态跟踪，不需要自学习过程。“精确”或“粗略”的对比度和“亮”或“暗”选择可通过控制选钮或外部接线触发。
在LINE开关位置，控制选钮被锁住，只有通过外部接线触发的FIC和L/D设置才有效。

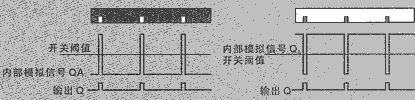

下面的例子显示了在“粗略”型式时的灵敏度（开关阀值）和“暗通”工作模式的开关情况： |
订货资料
 |
 |
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |

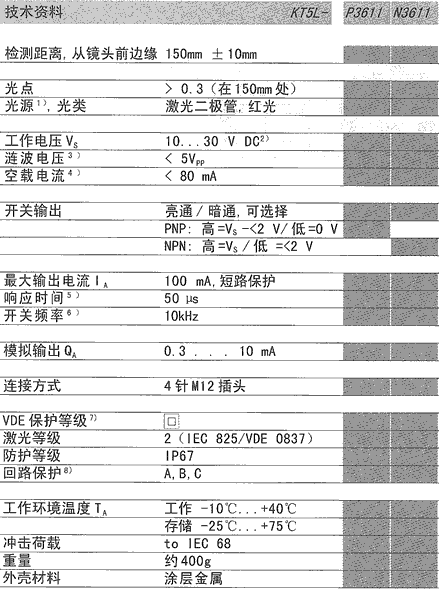

KT5L 激光色标检测器
■激光等级2级
■调整开关
■长检测距离
■准确记录细小色标
■开关频率10,000/S
|
|
|
|
| |
|
|
| |
附件
电缆插头 |
 |
|
|
| |
|
|
| |
 |
| |
| |
|
| |
1) T A =+25℃时的使用寿命为100,000小时
2）限制值
3）不可以超过或低于V S 容许误差值
4）无负载
5）阻抗负载下的信号传输时间
6）亮/暗比例1：1
7）参考电压50 V DC
8）A=Vs极性倒接保护
B=输出Q和Q A 短路保护
C=抵抗脉冲干扰 |
|
|
|
| |
|
|
| |
| |
| |
| |
订货资料 |
| |
 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |

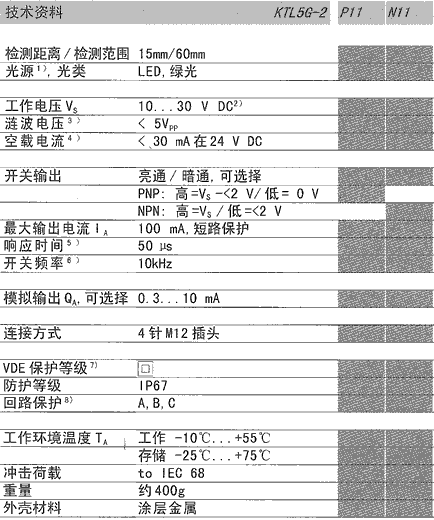

KTL5G-2激光光纤式色标检测器
■绿色光源
■手动调校的开关阈值
■不受周围光源干扰
■开关频率10，000/s
■高对比分辨率
■高温光纤电缆
|
|
|
|
| |
|
|
| |
附件
电缆插头
光纤电缆 |
| |
 |
注：不同型号的KTL5G-2有不同的检测距离，例如KTL5G-2P11配OCSL光纤时，较理想检测距离是9mm. |
|
|
|
| |
|
|
| |
 |
| |
| |
|
| |
1）TA=+25℃时的使用寿命为100，000小时
2）限制值
3）不可以超过或低于V S 容许误差值
4）无负载
5）阻抗负载下的信号传输时间
6）亮/暗比例1：1
7）参考电压50 V DC
8）A=V S极性倒接保护
B=输出Q和Q A 短路保护
C=抵抗脉冲干扰 |
|
|
|
| |
|
|
| |

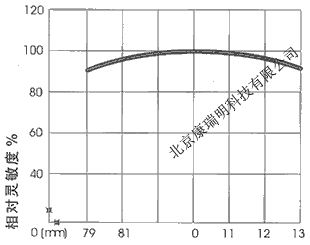

检测距离 |
| |
1.光纤电缆LBST 32900
2.光纤电缆LBSR 32900
3.光纤电缆OCSL |
| |
|
| |
 |
订货资料
|
| |
|
|
|
|
| |
|
|
亮通
暗通
