DMT/DML:
非接触式长距离检测
DMT系列激光距离检测器使用“测时间测距”（time-of-flight）原理来检测到被侧两物体的距离，较大检测距离可达150m。DML镜反射式激光距离检测器的检测距离可达300 m（当使用“钻石等级”反射胶帖时）。
DMT/DML都是通过发射特别短的光脉冲，并测量此光脉冲从发射到被物体反射回来的时间，通过此时间来计算与物体之间的距离。
一旦此检测距离被确认，此距离就通过RS232或RS422串行口输出，如果需要的话，此距离还可以通过模拟量4-20mA输出来反映。另外，还可以提供两个可自由设定的开关量输出点，例如：可利用这两个开关点来获得一工作点位置。用以确定所测量的距离值是否超越或未达到相应位置。
此外，DMT/DML还可提供“Pro-fibus”总线输出接口。可设定的”测量值平均”参数用于精确测量慢速或快速运动物体的距离值。
DMT/DML的大检测距离使它适合应用于下列场合：
■罐中物位测量
■物体轮廓测量（在运动的行车上使用）
■在印刷和造纸工业中确定“纸卷”直径
■检测液位或料位
■“下垂度”控制
■薄板尺寸检测
■室外起重机定位 |
|
| |
|
|
| |
 |
|
 |

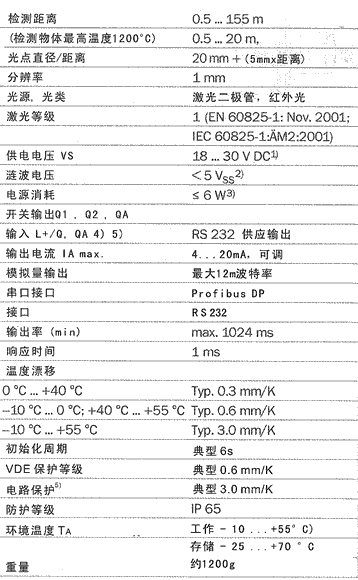

DMT“漫反射式”-可随时测量和单独使用
远达155m的漫反射检测量程保证了即使是反射率非常低的物体也能在至少40m范围内被有效可靠地测量，用与对准的红色激光可随时方便地打开/关闭。包括模拟量，RS232/422，Profibus等多种输出接口及两个可任意设定的开关量输出。高温型还可以用来检测高达1600℃高温钢水的液位。 |
|
DML“镜反射式”-长量程，适合室外使用
远达1100m的镜反射检测量程，可用于室外远程的定位应用，用于对准的红色激光可随时方便地打开/关闭。包括有模拟量、RS232/422、Profibus等多种输出接口及两个可任意设定的开关量。 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

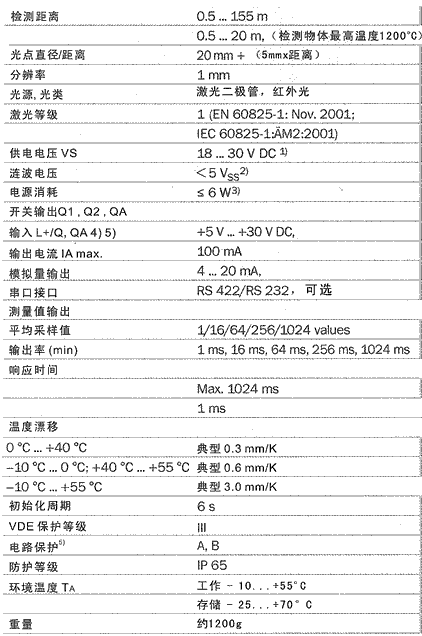

DMT10-2距离测量传感器，RS 422/RS 232。
模拟量输出，2个开关量输出
■采用时间测量原理，达到高测量精度
■使用辅助红光，简单校准
■自由设定参数-两个开关量输出
■RS 422/RS 232 串行接口
■模拟量输出
|
 |
| |
|
 |

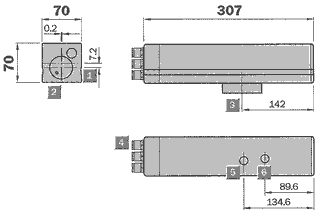

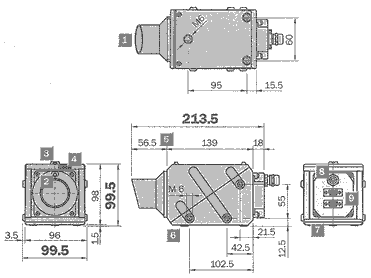

1 防尘罩
2 激光瞄准器
3 对位瞄准点
4 工作指示灯
5 零位置
6 M6安装孔，6mm深
7 插头套
8 PG9

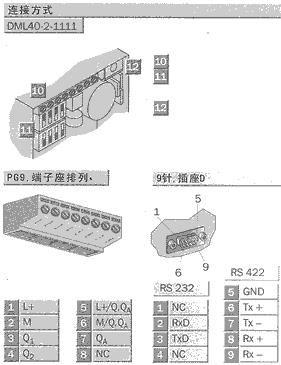

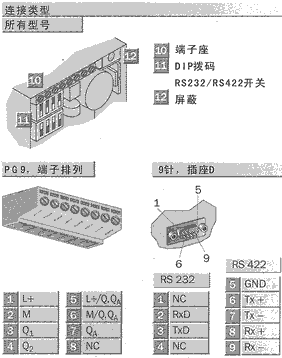

9 9针Sub D 插头
10 Q1功能指示灯
11 Q2功能指示灯
12 LED绿色（工作正常）
13 LED红色（测量错误） |
|
|
|
| |
|
|
| |
附件
电缆插头
安装支架 |
 |
|
|
| |
|
|
| |
|
| |
| |
|
| |

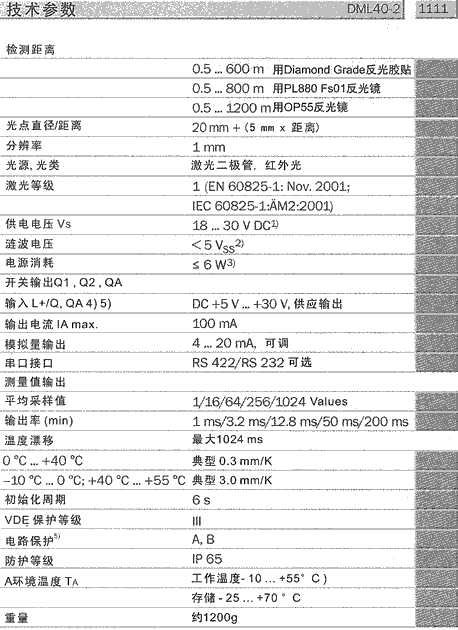

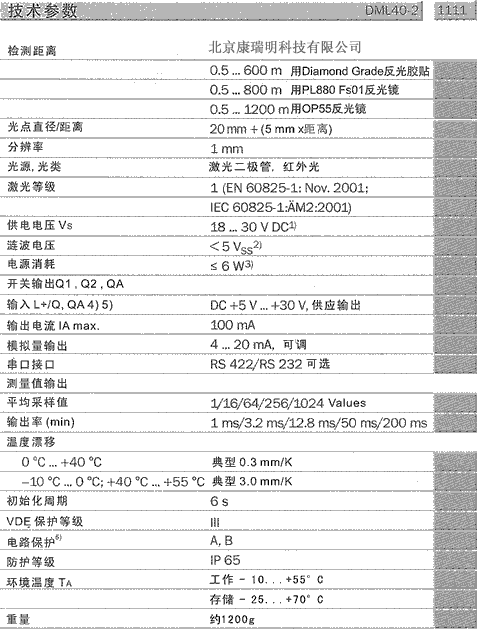

1）极限值
2）不可以超过或者低于VS容许值
3）无载
4）参考电压50 VDC PELV-voltage(EN 50178)
5）A=Vs极性倒接保护
B=输出Q短路保护

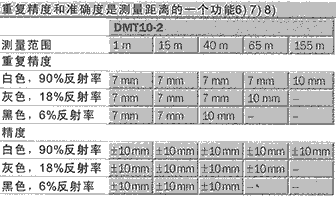

6）环境条件不变，至少开关30分钟
7）23℃空气温度，977hPa,至少开关30分钟
8）精度降低系数2.5，运行温度+40℃…55℃ |
|
|
|
| |
|
|
| |
| |
 |
| |
*DMT10-2-1111与DMT10-2-111X相比，精度可能降低，系数是4 |
|
| |
| |
订货资料 |
| |
 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
DMT10-2距离测量传感器，Profibus/ RS 232
模拟量输出，2个开关量输出
■采用时间测量原理，达到高测量精度
■使用辅助红光，简单校准
■自由设定参数-
■Profibus/RS232接口
|
 |
| |
|
 |

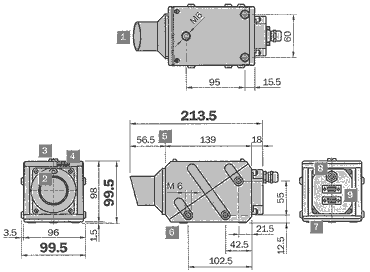

1 防尘罩
2 激光瞄准器
3 对位瞄准点
4 工作指示灯
5 零位置
6 M6安装孔，6mm深
7 插头套
8 PG9

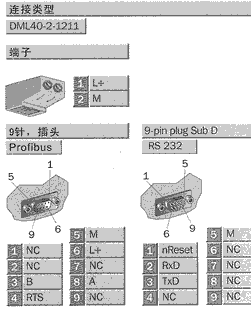

9 9针Sub D 插头
10 Q1功能指示灯
11 Q2功能指示灯
12 LED绿色（工作正常）
13 LED红色（测量错误） |
|
|
|
| |
|
|
| |
附件
电缆插头
安装支架 |
 |
|
|
| |
|
|
| |
|
| |
| |
|
| |
1）极限值
2）不可以超过或者低于VS容许值
3）无载
4）参考电压50 VDC PELV-voltage(EN 50178)
5）A=Vs极性倒接保护
B=输出Q短路保护
6）境条件不变，至少开关30分钟
7）23℃空气温度，977hPa,至少开关30分钟
8）精度降低系数2.5，运行温度+40℃…55℃ |
|
|
|
| |
|
|
| |
 |
| |
*DMT10-2-1111与DMT10-2-111X相比，精度可能降低，系数是4 |
| |
|
| |
| |
订货资料 |
| |
 |
|
|
|
| |
|
|
|
|
| |
| |
|
| |
| |
| |
|
|
| |
DMD激光距离检测器
非接触式-精确和方便的距离检测
堆垛机、输送小车、起重机、升降机（台）和自动处理设备，在运动过程中都需要测量其距离值，对其进行定位，且此定位精度要求在大检测范围内高频率测量的条件下达到“mm.”极。
DMD光点距离检测器采用的是无磨损的非接触式测量。
DMD测量到反射片的距离并将此测量值送到控制系统处理。

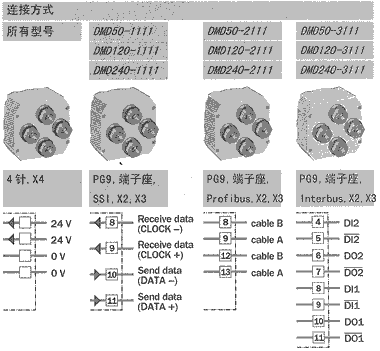

DMD系列可选SS/接口、profibus-DP和/nterbus-S接口
DMD只发射红外激光，但它可提供辅助对准的可见红色激光，方便安装和对准。
DMD采用/等级激光，对人眼安全。

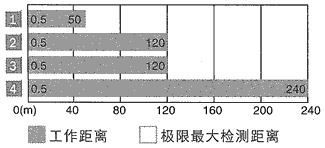

DMD包括下列三种检测距离：50、120和240m. |
|
DMD对堆垛机、输送小车、起重机、升降机（台）和自动处理设备等进行定位，在其运动过程中都需要测量其距离值。 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

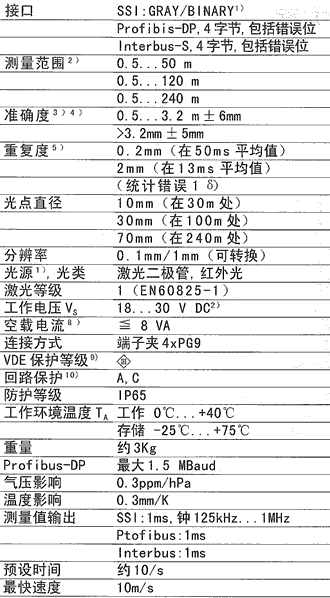

DMD激光距离测量器
■采用时间测量原理，达到高测量准确度和重复度
■使用可见红光，调整简单
■激光等级1

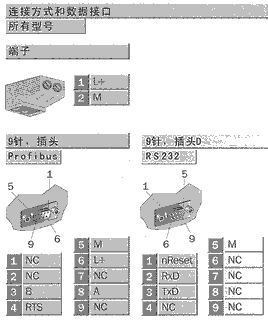

■SS1串联界面
■Profivus DP
■Lnerbus S
|
 |
| |
|
 |

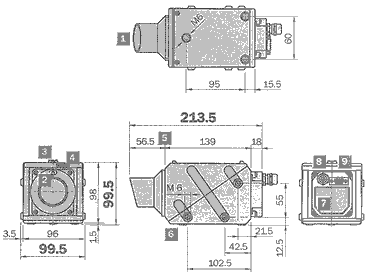

1 光轴中心
2 前面状态指示灯
3 零-位置
4 PG 9（4x）
5 总线诊断信息显示
6 状态指示灯
7 8-DIP按钮，设定测量模式
8 旋转钮，设定Profibus总线地址（1st位置）
9 旋转钮，设定Profibus总线地址（10th位置） |
|
|
|
| |
|
|
| |
附件
安装支架
反射镜 |
 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
1）可设成25点，包括错误位置
2）根据零-位置
3）环境条件不变 较少开关时间30分钟
4）建议使用25000小时后重新调整
5）环境温度23℃，977hPA,较少开关时间30分钟
|
|
6）Ta=+25℃时的使用寿命为500,000小时
7）限制值
8）无负载
9）参考电压50 V DC
10）A=Vs 极性倒接保护
C=抵抗脉冲干扰 |
|
|
| |
|
|
| |
|
|
| |
|
|
|
|
| |
| |
| |
|
|
| |
DS距离检测器
DS：检测距离的解决方案

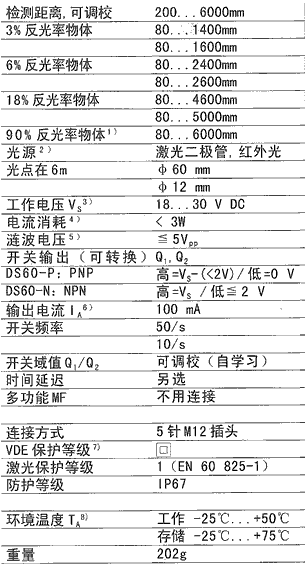

在仓库系统里叉车及汽车防撞或检测储货位是否已满的应用场合中，使用一般光电开关则技术不足，而激光距离测量系统却又太昂贵。DS系列可以弥补这些缺点，即使在恶劣的周围环境条件下有多种不同目标物体，这种小巧的光电距离检测器也能可靠和稳定地检测100mm和6000mm之间的距离。
DS在研发过程中，主要考虑了客户的以下需要：紧凑的外形设计、一个或两个可转换的开关输出（使用于设定上限及下限）、简单的操作和调整、长使用寿命以及低的维护要求等。
其中，DS60可以做的还远不止仓库系统中的叉车和汽车防撞或检查储货位是否已满等应用。将两个双输出连接在一起，可在料位计量系统（散装颗粒物体）中控制料位的较高和较低点，从而防止干馏或过满。另一种典型的应用是造纸和塑料行业的下垂度控制。使用两个双输出的距离测量还可应用于船坞调动系统中高空吊机或地面吊机的高/低速调整。 |
|
| |
|
|
| |
 |
|
 |
|
 |
|
|
保证在仓库/物流系统中一切顺利：使用DS60距离检测器以保持高空吊机之间的安全距离 |
|
DS60应用于检测工件上的插销或凹孔 |
|

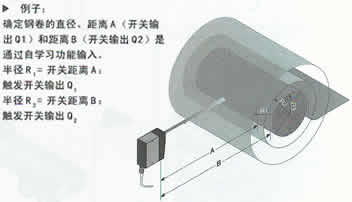

对卷材进行定位和检测直径。被检测物体可在检测时逐渐靠近DS60，到达通过自学习功能所设定的距离时，就会触发开关输出指示动作. |
|
|
|
|
| |
|
|
| |
 |
|
 |

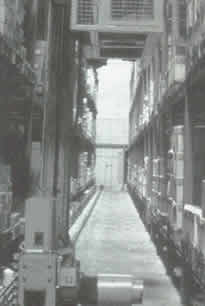

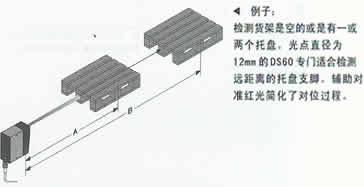

适用于立体库的应用 |
|
DS60可设定背景为目标物,当有任何物体挡于背景前,即确定有物体入侵并输出信号 |
|
|
| |
|
|
| |
DS距离检测器
应用
DS60距离检测器采用的是激光时间测量(time-of-flight)工作原理.细小的传感器具有长检测距离,并可以通过自学习模式设定检测距离
几乎所有在检测范围内的物体-包括反光度很底的物体-只要DS60把背景设定为目的物后,都可以被检测到.
配置的辅助对准红光简化了对被检测物体的精确对位.
其中一种型号采用红色激光光源,其细小的光点直径,使传感器可以检测远距离处的细小物体.可见红色激光束可以帮助精确调整.
另外一种型号采用钻石等级反射胶贴操作.当带有反射胶贴的物体进入预先设定的检测距离时,触发开关.
两个开关输出距离的上限及下限表示了传感器和被检测物之间的距离 |
|
| |
|
|
| |
DS60 Dto IR到物体的距离，红外光
Dto IR-应用领域
检测传感器和物体之间的距离
物体在定位过程中可逐渐靠近传感器,接近自学习功能预设距离时,触发开关输出. |
 |
 |
|
|
| |
|
|
| |
DS60 Dt0 IR
到物体的距离，红光
Dto R-应用领域
检测细小物体和凹位或孔
物体在定位过程中可逐渐靠近传感器，接近自学习功能预设距离时，触发开关输出。 |
 |
 |
|
|
| |
|
|
| |
DS60 0bSB IR 检测器和背景之间的物体，红外光
ObSB IR-应用领域
类似于镜反射式光电开关，但不需要反射镜，所需要的是一个固定背景（如：地板）
到背景之间的距离是设定的（不是到物体的距离）。当物体在传感器和背景之间时，触发开关输出 |
 |
 |
|
|
| |
|
|
| |
DS60 OtR IR到钻石等级反射胶贴的距离，红外光
DtB IR-应用领域
检测吊车、高空运输机与地面运输机的距离
到反射胶贴20m的检测距离可被分成三个部分；
■到反射胶贴的距离大于自学习距离Q1和Q2
■到反身胶贴的距离介于Q1和Q2之间
■到反射胶贴的距离小于Q1 |
 |
 |
|
|
| |
|
|
|
|
| |
| |
| |
|
|
| |

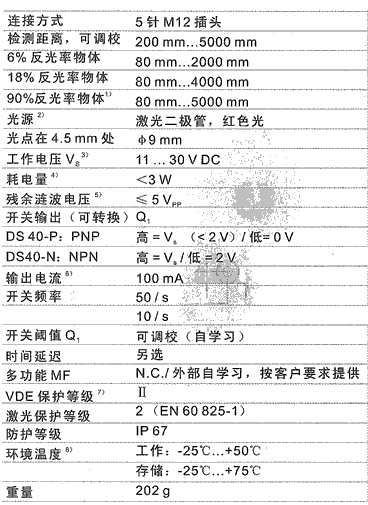

DS40
■背景遮蔽达到100m(也是发光物体)
■对被检测物适应性强：从黑色物体到极度反光的物体
■通过红色激光精确对位
■自学习
■满足基本应用需求的一个开关输出
|
 |
| |
|
 |
1.安装孔,Φ5.2mm
2.发送器光轴
3.接收器光轴
4.状态指示灯
5.5针M12插头
6.控制面板 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
| |
| |
|
| |
1) 也是发光物体
2) 室温=+25℃的平均使用寿命为100,000小时
3) 限制值,反极性保护
4) 无负载
5) 必须在Vs容许误差范围内
6) 输出Q1短路保护
7) 耐压50VDC
8) 电缆在0℃以下不可弯曲 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
|
|
| |
| |
| |
|
|
| |

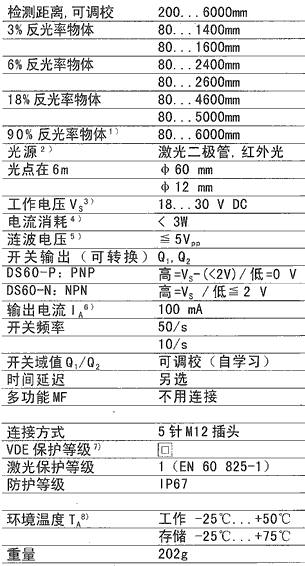

DS60 DT0 IR距离检测器
■背景遮蔽达到100m(看附图P4-7页)
■对被检测物适应性强：从黑色物体到反光物体
■输出LED指示
■辅助对准红光
■自学习模式
|
 |
| |
|
 |
1.安装孔，Φ5.2mm
2.发送器光轴
3.接收器光轴
4.功能指示灯
5.5针M12插头
6.控制板 |
|
|
|
| |
|
|
| |
附件
电缆插头
安装支架 |
 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
1）也是有光泽的
2）TA=+25℃时使用寿命为100,000小时
3）限制值，极性倒接保护
4）无负载
|
5）不可以超过或低于Vs容许误差值
6）输出Q1和Q2短路保护
7）参考电压50VDC
8）0℃以下不可弯曲 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

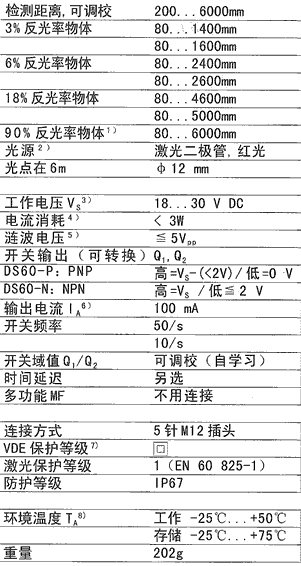

DS60 DT0 R距离检测器
■背景遮蔽达到100m(看附图P4-9页)
■对被检测物适应性强：从黑色物体到反光物体
■输出LED指示
■通过红色光源精确对位
■自学习模式
|
 |
| |
|
 |
1.安装孔，Φ5.2mm
2.发射器光轴中心
3.接收器光轴中心
4.功能指示灯
5.5针M12插头
6.控制板 |
|
|
|
| |
|
|
| |
附件
电缆插头
安装支架 |
 |
|
|
| |
|
|
| |
|
| |
| |
|
| |
1）也是有光泽的
2）TA=+25℃时使用寿命为100,000小时
3）限制值，极性倒接保护
4）无负载
5）不可以超过或低于Vs容许误差值
6）输出Q1和Q2短路保护
7）参考电压50VDC
8）0℃以下不可弯曲 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
DS60 ObSB IR距离检测器
■可检测颜色特别黑的和非常有光泽的物体
■对被检测物适应性强：从黑色物体到反光物体
■输出LED指示
■辅助对准红光
■自学习模式
|
 |
| |
|
 |
1.安装孔，Φ5.2mm
2.发射器光轴中心
3.接收器光轴中心
4.功能指示灯
5.5针M12插头
6.控制板 |
|
|
|
| |
|
|
| |
附件
电缆插头
安装支架 |
 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
1）也是有光泽的
2）TA=+25℃时使用寿命为100,000小时
3）限制值，极性倒接保护
4）无负载
|
5）不可以超过或低于Vs容许误差值
6）输出Q1和Q2短路保护
7）参考电压50VDC
8）0℃以下不可弯曲 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

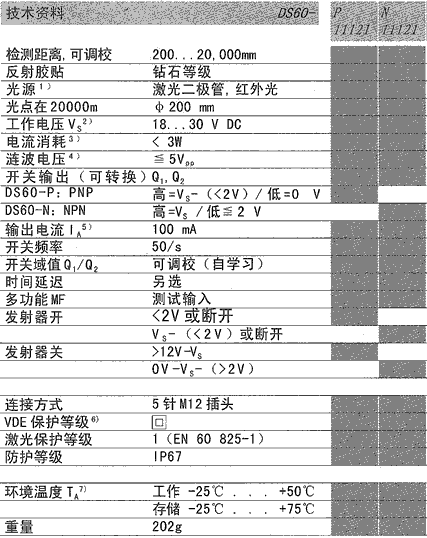

DS60 DTR IR距离检测器
■镜反射式到钻石等级反射胶贴的距离
■两个开关输出
■输出LED指示
■辅助对准红光
■自学习模式设置反射胶贴与检测器之间的距离，并输出开关信号
|
 |
| |
|
 |
1.安装孔，Φ5.2mm
2.发射器光轴中心
3.接收器光轴中心
4.功能指示灯
5.5针M12插头
6.控制板 |
|
|
|
| |
|
|
| |
附件
电缆插头
安装支架
反射胶贴 |
 |
|
|
| |
|
|
| |
 |
| |
| |
|
| |
1）TA=+25℃时使用寿命为100,000小时
2）限制值，极性倒接保护
3）无负载
4）不可以超过或低于Vs容许误差值
5）输出Q1和Q2短路保护
6）参考电压50VDC
7）0℃以下不可弯曲 |
|
|
|
| |
|
|
| |
| |
| |
| |
订货资料 |
| |
 |
|
|
|
| |
|
|
|
|
| |
| |
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
| |
| |
|
| |
1）15%信号冗余量
2）TA=+25℃时的使用寿命为100，000小时
3）限制值，极性倒接保护
4）无负载
5）不可以超过或低于Vs容许误差值
6）开机上电预热30分钟后
7）随着反射率不同而改变
8）输出Q短路保护
9）参考电压50 V DC |
|
|
|
| |
|
|
| |
| |

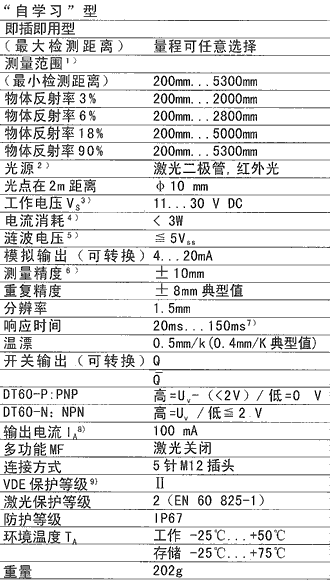

既插既用型：检测量程范围可自由选择，检测量程：bb到ee对应4到20mA
DT60-P/N111Bbbee
bb：较小检测距离10) ee：较大检测距离10）
02 11） 53 12）
|
10）较大和较小检测距离之间的较小距离为03＝300 mm
11）02＝200mm 53＝5300mm
12）90％反射量 |
| |
| |
第一个例子：1200mm...3400mm
DT60-P/N111B1234
4mA≈1200mm 20mA≈3400mm |
| |
第二个例子：4200mm...3800mm
DT60-P/N111B4238
4mA≈4200mm 20mA≈3800mm |
| |
|
| |
| |
订货资料 |
| |
 |
|
|
|
| |
|
|
|
|
| |
| |
| |
|
|
| |
DL 60距离检测器
■模拟量输出4…20Ma
■带“自学习”功能型号或即插即用的量程固定型号
■高测量精度
■可见的红色激光光源
■上电指示灯
■“Teach-in”操作正确完成确认指示
|
 |
| |
|
 |
1.电源
2.功能指示灯
3.发射器光轴中心
4.接收器光轴中心
5.安装孔
6.5针M12插头
7.自学习模式控制板 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
| |
| |
|
| |
1）250%信号冗余量
2）40m的需要订购
3）TA=+25℃时的使用寿命为100，000小时
4）限制值，极性倒接保护
5）无负载
6）不可以超过或低于Vs容许误差值
7）开机上电预热30分钟后
8）随着反射率不同而改变
9）输出Q短路保护
10）参考电压50 V DC |
|
|
|
| |
|
|
| |
既插既用型：检测量程范围可自由选择，检测量程：bb到ee对应4到20mA
DL60-P/N111Bbbee
bb：较小检测距离10) ee：较大检测距离10）
00 11） 24 11） |
| |
10）较大和较小检测距离之间的较小距离差为01≈1m
11）00≈300mm； 24≈24m |
| |
第一个例子：检测量程：300mm...24m
DL60-P/N111B0024
4mA≈300mm 20mA≈24m
第二个例子：检测量程：2m...10m
DL60-P/N111B0210
4mA≈2m 20mA≈10m |
| |
|
| |
| |
订货资料 |
| |
*检测量程可任意选择 |
|
|
|
| |
|
|
|
|
| |
| |
| |
|
|
| |

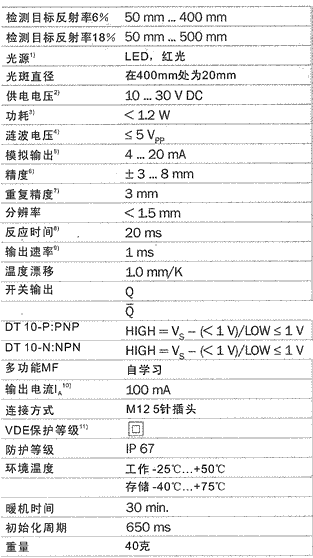

DT10/20测距传感器
对于DT2，DT10，DT20和DT60这四种位移传感器，有几种是应用于不同的工业领域。传感器特性不同的检测范围：
DT10：较大500mm
DT20：较大1000mm
DT60/DL：较大5300mm

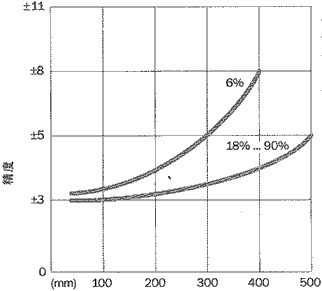

一个模拟输出加另外的开关输出能够传输连续物体移动的信息到控制器，取决于应用和要求。传感器结构可以被用作液位控制，闭环控制，甚至物体测量，这些产品可以适用于恶劣的工业环境，对环境光线不敏感，特别重要的是快速而直观的调试：所有传感器都是运动传感器，设备较短停机时间内，能立即反映一个附加值。技术改革，例如：OES3和时间飞行测量可以使分辨达到1mm，且高精度和重复精度。
对于DT20和DT60传感器，一个重要特点是型号选型能够提供几何测量范围。 |
|
| |
|
|
| |
 |
|
 |
测定卷纸直径时需要高精度 |
|
模拟量距离传感器——测量和区分物体的关键 |
|
|
| |
|
|
| |
 |
|
 |
模拟量距离传感器检测液位 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
| |
| |
|
| |
1） 25℃下平均寿命100,000小时
2） 极限值，反接保护及短路保护的电网环境下承受较大电流8A
3） 空载
4） 不超出或低于Vs可接受范围
5） RL＜200Ω，VP≥10 V
Rl＜500Ω，VP≥16 V
6） 室温
7） 相同环境下
8） 被检测物体从侧面进入检测区域
9） 被检测物体在检测区域
10）输出Q短路保护
11）参考电压50 V DC |
|
|
|
| |
|
|
| |
| 测量距离 |
| |
 |
| |
|
| |
| |
订货资料 |
| |
 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |

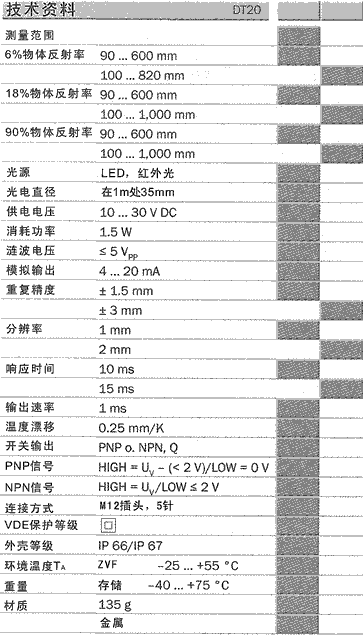

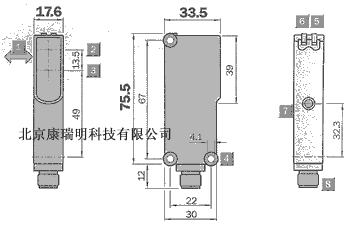

DT 20 距离测量传感器
■模拟量输出4…20mA
■高测量精度
■电源指示灯
■即插即用，抗外部光干扰
|
 |
| |
|
| |

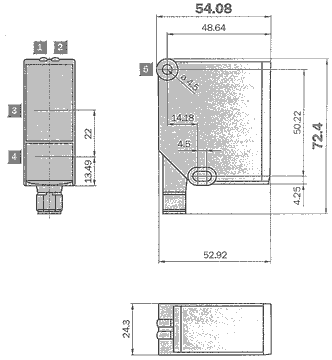

1 电源
2 功能指示灯
3 光轴，接收端
4 光轴，发射端
5 安装孔
6 插头，M12-5针 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
 |
| |
| |
|
| |
1）对于较大测量范围：
a) ＞600mm,较小测量范围=100mm
b) ＜=600mm,较小测量范围=90mm
各种测量范围都有（参考下面的订货信息）
2）TA=+25时，平均寿命为100,000 h
3）极限制，短路保护
4）不带负载
5）不可以超出或者不低于Vs的误差 |
|
|
|
| |
|
|
| |

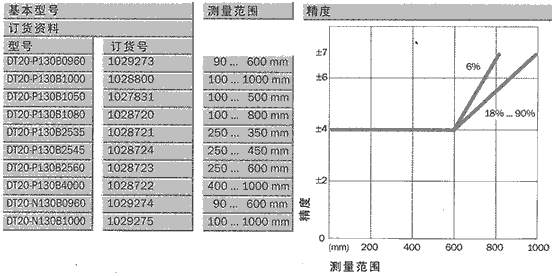

既插即用：测量范围自由选择，测量范围bb到ee=4mA 20mA
DT20-P/N130Bbbee
bb:较大测量范围
ee:较小测量范围 |
|
| |
|
|
| |
6） bb和ee间较小测量范围必须为10个单元be10units(05≈5cm;10≈10cm)
7） 09≈9cm; 00≈100cm |
|
| |
|
|
| |
| |
100mm...1000mm |
|
|
600mm...90mm |
| DT20-P130B1000 |
|
|
DT20-P130B6009 |
|
| 4mA≈10cm |
20mA≈100cm |
|
4mA≈60cm |
20mA≈9cm |
|
|
| |
|
|
| |
|
|
| |
|
|
|
|
| |
| |
| |
|
|
| |
DS500/DT500
激光传感器测量距离达18 m漫反射方式对于黑色物体
DS/DT500系列产品的金属外壳使其成为在恶劣环境应用中传感器的理想选择。利用直接测量时间的原理，激光测量到目标物体的准确距离。即使在很远的地方，测量激光在物体上也清晰可见，类似一个激光指示器。在外壳上有一个集成的显示板。显示当前的测量值，而且很容易设定一个位置开关。应用于室外时，可以选用带加热器和天气防护罩的类型。
DS500-是带2个用户可以自学习开关输出的距离传感器。适用于准确和可靠的物体距离测量-即使对于黑色表面可以达18m之远。传感器的高分辨使其即使在背景是很亮的情况下也能准确的进行背景抑制。
典型应用：
﹡防撞控制
﹡远距离测量小物体
﹡材料分拣应用中的零件检测
DT500-是带模拟量输出或者RS422数据输出的距离传感器，常用于一个在18m 处黑色物体的检测。用户可以自学习传感器测量的起点和终点。它可以被优化的应用。
DT 500具有1mm分辨率和3mm精度测量，因此它可以用于准确测量场合。
典型应用：
﹡轮廓测量
﹡直径测量
﹡差别测量
﹡零件测量
﹡堆垛机高度测量/分类 |
|

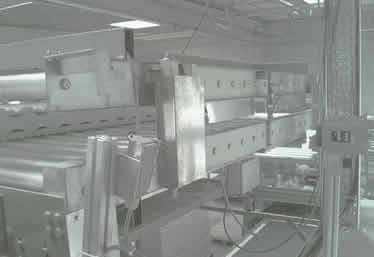

DT500激光传感器保证车床的中心定位，并在车床的顶层准备焊接。 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
DS500距离测量器
■采用时间测量原理，达到高测量准确度和重复度
■使用辅助对准红色光源，方便安装和对准
■两个开关输出
■可加热的金属外壳
■可选的安全保护外壳
■可选的对准支架
|
 |
| |
|
 |

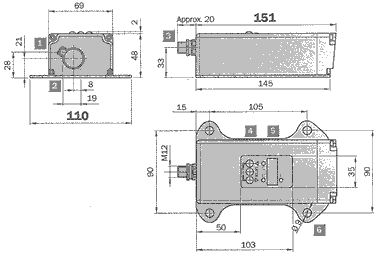

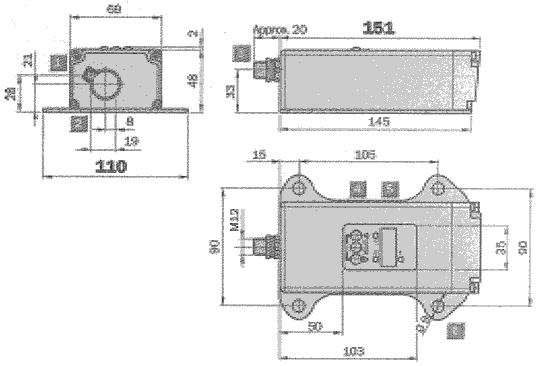

1 发射器光轴
2 接收器光轴
3 5针M12插头
4 操作面板
5 指示器
6 安装孔 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
| |
| |
|
| |
1） TA=+25℃时的使用寿命为500,000小时
2） 极性倒接保护
3） 不可以超过或低于Vs容许误差值
4） 参考电压30 V DC |
|
|
|
| |
|
|
| |
错误操作或没有物体在可见区域内
错误： 测量值输出显示：0.000
开关输出：转变阶段≈测量值为0m
没有物体在可见区域内：
测量值输出显示：99.99
开关输出：转变阶段≈测量值为99.99m |
| |
| |
| |
|
| |
| |
订货资料 |
| |
 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |

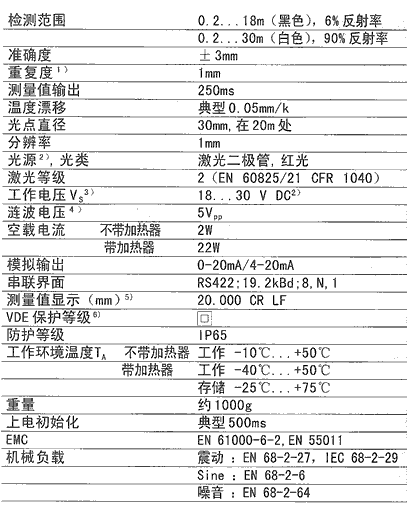

DT500距离测量器
■采用时间测量原理，达到高测量准确度和重复度
■使用辅助对准红色光源，方便安装和对准
■模拟界面
■RS422输出
■可加热的金属外壳
■可选的安全保护外壳
■可选的对准支架
|
 |
| |
|
 |
1 发射器光轴
2 接收器光轴
3 5针M12插头
4 操作面板
5 指示器
6 安装孔 |
|
|
|
| |
|
|
| |
附件
安装支架
防护外壳 |
 |
|
|
| |
|
|
| |
|
| |
| |
|
| |
1） 统计错误δ，环境温度不变
2） TA=+25℃时的使用寿命为500，000小时
3） 极性倒接保护
4） 不可以超过或低于Vs容许误差值
5） 以输出20，000mm为例
6） 参考电压32V DC |
|
|
|
| |
|
|
| |
错误操作或没有物体在可见区域内
错误：测量值输出显示：0.000
模拟界面： 0/3.5mA
串联界面： 00000CR LF
没有物体在可见区域内：
测量值输出显示：99.99
模拟界面： 20.5mA
串联界面： 99999 CR LF |
|
| |
| |

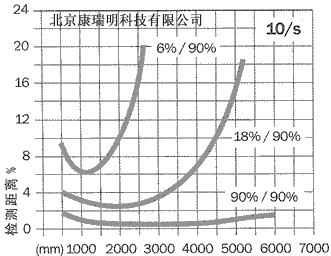

检测范围 |
| |
 |
|
|
|
| |
|
|
|
|
| |
