	数据传输:	ISD 230 ISD 260/280 ISD300

ISD数据传输
ISD：数据传输光电开关-使用红外光传输代替电缆连接

ISD红外数据传输系统放弃了原来的电缆传输数据，利用红外光线将数据传输到沿轨道运行的机车上。此系统是无摩擦的，完全可以代替电缆传输，例如：堆垛机。系统包括两部分：既光学数据发射器和接收器。两部分都具有长距离双向通信的功能。点对点光束在数据传输过程中被监控。光束被遮断时既可以在装置中显示出来，也可以通过特殊的功能接口发出信号。

红外光数据传输系统的优点如下：
■减低的电缆铺设和维护成本
■极高的抗电磁干扰能力
■内置的日光过滤和频率调制功能可以防止外界光线的影响
■坚固的金属外壳
■内置的光学瞄准辅助境能轻易的安装位置
■故障诊断显示
■数据接口与输入电压之间为电气隔离（ISD260/280）
■通过三点支架（附件）可快速简单安装
■传输距离较远，200m,传输率较快2Mbit/s
■兼容各种串口
Profibus,interbus,ssi,DHt,R10


ISD红外光数据传输系统可将数据无电缆地传送到外部如堆垛机上的控制元件，例如，profibus DP.不需要铺设电缆。		ISD数据传输系统是立体仓库的理想解决方案。此系统可获得高功能性、可靠地传输、简单安装和快速的系统对位。

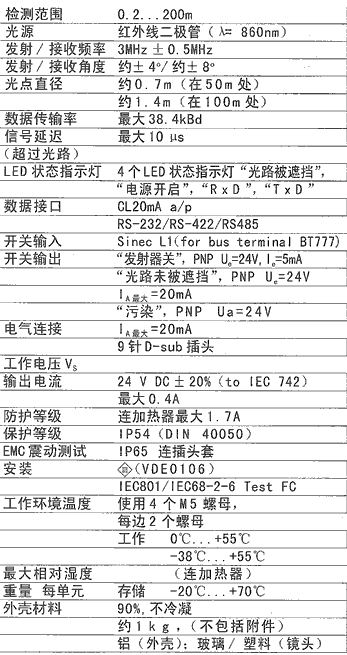

ISC230红外光数据传输系统

■双向操作
■CL20mA,RS232
■RS422/485
■38,400Bd

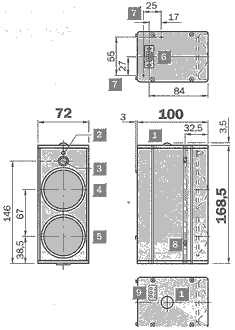

设置有关接口设置见操作指引（订货号8008207）	1 辅助对准的观察窗孔（相交线） 2 LED状态指示灯“光路被遮挡“ 3 光学瞄准辅助器的光线入口 4 接收器镜片 5 发射器镜片 6 9针D-sub插头（所有信号） 7 M3螺纹安装孔，5mm深（给插头套） 8 M5螺母（在凹槽中），较大旋入深度为10mm(从外壳表面) 9 LED功能指示灯“电源开启”“RXD”和“TXD”

附件
电缆插头
三点支架
插头外套

1）传感器连加热器的电线横过部分；较少0.25mm2连5m电缆
2）在pnp系统
3）连附加电缆连接（电缆终端）
4）符号A和B应用到PROF，IBUS和PROF，IBUS-DP


	注释要创造数据传输分组，就必须有两个相等的传输器：通过架桥设定传送频率。（详见操作指引，8008207）


	订货资料

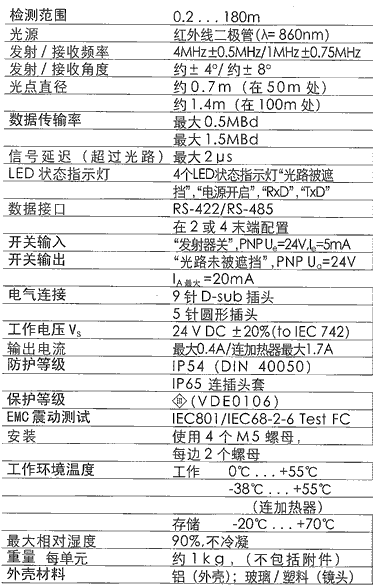

ISD260/280红外光数据传输系统

■双向操作
■RS422/485
■Profibus
■Interbus S
■SSI界面

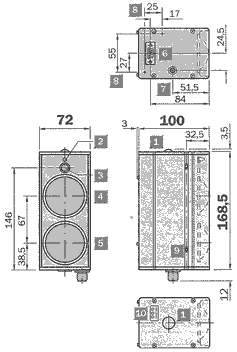

设置有关接口设置见操作指引（订货号8008207）	1 辅助对准的观察窗孔（相交线） 2 LED状态指示灯“光路被遮挡“ 3 光学瞄准辅助的光线入口 4 接收器镜片 5 发射器镜片 6 9针D-sub插头（数据接口） 7 5针M12圆形插头（电源供应和功能接口） 8 M3螺纹安装孔．5MM深（给插头套） 9 M5螺母（在凹槽中），较大旋入深度为10mm(从外壳表面) 10 LED功能指示灯“电源开启”“RXD”和“TXD”

附件
电缆插头
三点支架
插头外套

1在PNP系统
2连接到外壳
3连附加电缆连接
4供电电压潜在的电器隔离



	注释传输器其末端号码为1和2组成一对数据传输组

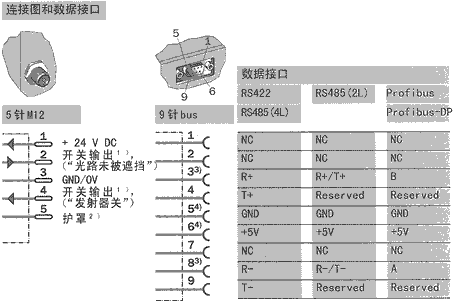

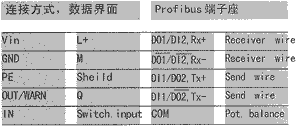

数据接口Profibus(L2-DP)
（与其他总线连接，见操作指引）

A和B是按照EN50170的

总线的数据电缆可以通过西门子的Profibus插头（9针，D-sub）(相容构造)连接到传感器．电缆接在插头终端．


	订货资料

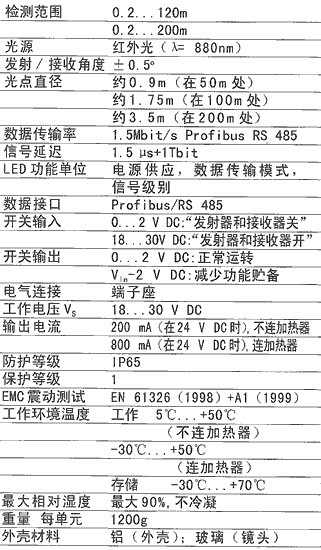

ISD300红外光数据传输系统Profibus/RS 485

■Profibus界面
■可更换镜头，方便修护
■前置式显示面板
■方便的友好设计，一个人已可以操作安装
■高达1.5Mbit/s传输率

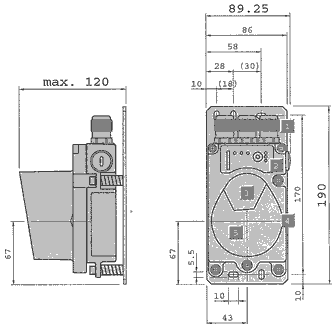

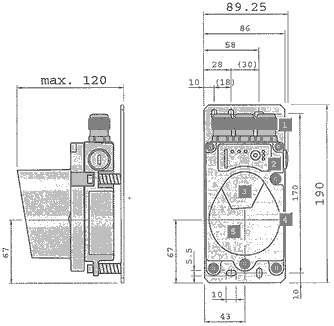

	1）M16 2）控制面板 3）发射器镜片 4）光轴中心 5）接收器镜片 6）信号状态现实 7）功能键 8）LED操作指示灯

	连接图和数据接口



	注释传输器其末端号码为1和2的组成一对数据传输组


	订货资料

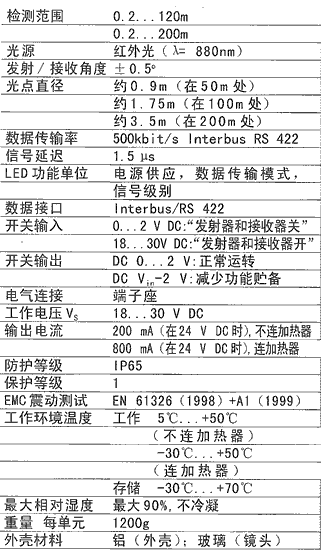

ISD300红外光数据传输系统Interbus/RS 422，terminals

■Interbus界面
■可更换镜头，方便修护
■前置式显示面板
■方便的友好设计，一个人已可以操作安装
■高达500 Kbit/s传输率

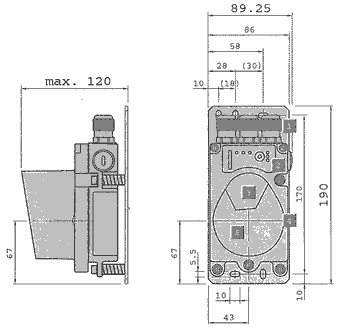

	1 M16 2 控制面板 3 发射器镜片 4 光轴中心 5 接收器镜片 6 信号状态现实 7 功能键 8 LED操作指示灯

	连接图和数据接口



	注释传输器其末端号码为1和2的组成一对数据传输组


	订货资料

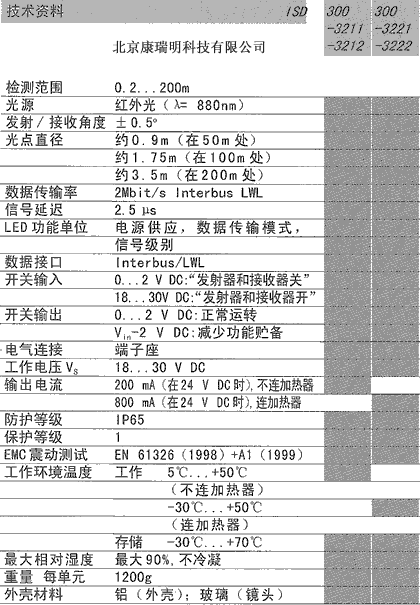

ISD300红外光数据传输系统Interbus fibre optic

■Interbus界面
■可更换镜头，方便修护
■前置式显示面板
■方便的友好设计，一个人已可以操作安装
■高达2 Kbit/s传输率



	1 M20 2 M16 3 控制面板 4 发射器镜片 5 光轴中心 6 接收器镜片 7 信号状态现实 8 功能键 9 LED操作指示灯

	连接图和数据接口



	注释传输器其末端号码为1和2的组成一对数据传输组


	订货资料

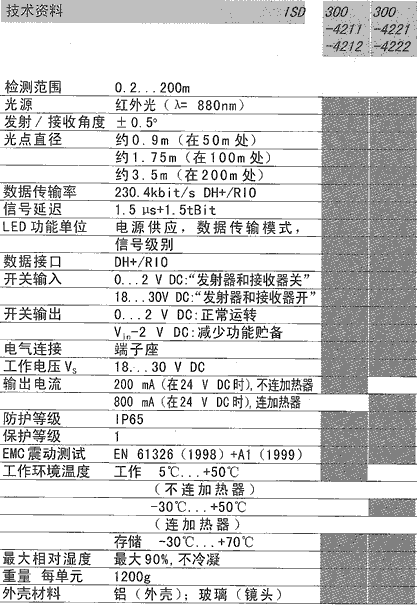

ISD300红外光数据传输系统，DH+/RIO

■DH+/R10界面
■可更换镜头，方便修护
■前置式显示面板
■方便的友好设计，一个人已可以操作安装
■高达230.4 Kbit/s传输率

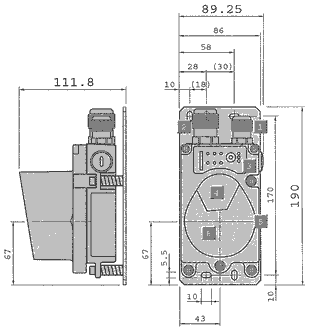

	1 M16 2 控制面板 3 发射器镜片 4 光轴中心 5 接收器镜片 6 信号状态现实 7 功能键 8 LED操作指示灯

	连接图和数据接口



	注释传输器其末端号码为1和2组成一对数据传输组传输组


	订货资料
