可使用于不同应用场合的槽型传感器
标签、标记、层叠片、孔和边的检测都是新型WF槽型传感器的典型应用。
WF具有下列特性，可广泛地应用于不同场合：
■槽宽度从2mm到120mm，槽深为40、60和95mm
■可通过用户友好的键盘手动调节
■可通过自学习简便、快速地调节
■PNP/NPN开关输出
■亮通/暗通可通过按钮调节
■坚固的金属外壳配有光学玻璃
■较讯速的响应时间
■高分辩率 |
|
| |
|
|
| |
 |
|
 |
|
 |
|
 |
使用槽型传感器在贴标机进行标签检测保证每个包装盒上都有标签 |
|
Wfnext槽型传感器可靠地检测切纸机传输带上不会出现同时送两层材料 |
|
Wfnext检测升降台的位置是槽型传感器的理想应用 |
|
Wfnext只有能准确地检测到印刷和控制标记，标签才能被切割和穿孔。槽型传感器的使用能保证一切可顺利及可靠地运行 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
WF next槽型传感器
■通过“+”“-”按钮实现简单、精确的调节
■PNP/NPN开关输出
■亮通/暗通可通过按钮调节
■坚固的铝制外壳
|
|
|
|
| |
|
|
| |
附件
电缆插头 |
 |
|
|
| |
|
|
| |
|
| |
| |
|
| |

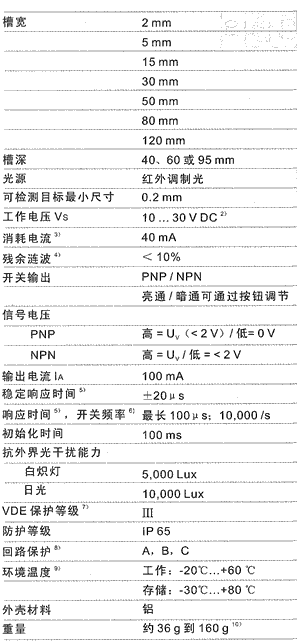

1）XX=槽深（例如40=槽深为40mm）
2）限制值，反极性保护
3）无负载
4）不可以超过或低于Vs容许误差值
5）阻抗负载下的信号传输时间
6）亮/暗比例1：1无时间延迟
7）参考电压50VDC
8）A=Vs极性倒接保护
B=输出短路保护
C=抵抗脉冲干扰
9）0℃以下不可弯曲
10）取决于槽宽 |
|
|
|
| |
|
|
| |
 |
| |

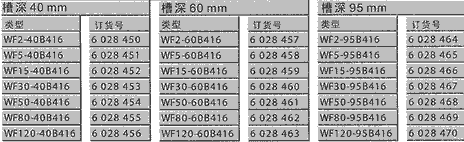

| 订货资料 |
 |
| |
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
WF next槽型传感器,自学习
■使用2点自学习可方便调校
■PNP/NPN开关输出
■亮通/暗通可调节
■坚固的铝制外壳
|
|
|
|
| |
|
|
| |
附件
电缆插头 |
 |
|
|
| |
|
|
| |
|
| |
| |
|
| |

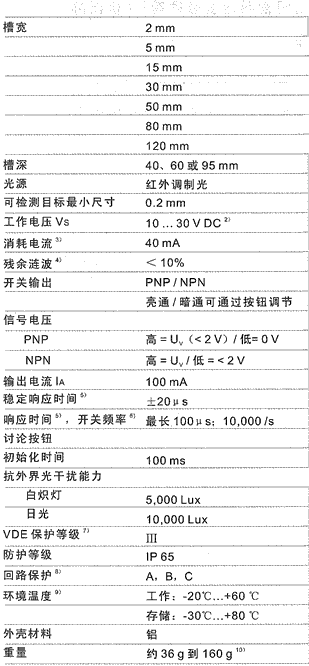

1）XX=槽深（例如40=槽深为40mm）
2）限制值，反极性保护
3）无负载
4）不可以超过或低于Vs容许无误差值
5）阻抗负载下的信号传输时间
6）亮/暗比例1：1无时间延迟
7）参考电压50VDC
8）A=Vs倒接保护
B=输出短路保护
C=抵抗脉冲干扰
9）0℃以下不可弯曲
10）取决于槽宽 |
|
|
|
| |
|
|
| |

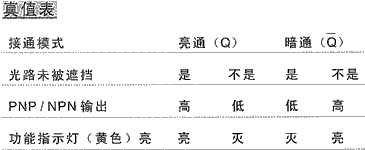

| 真值表 |
 |
| |

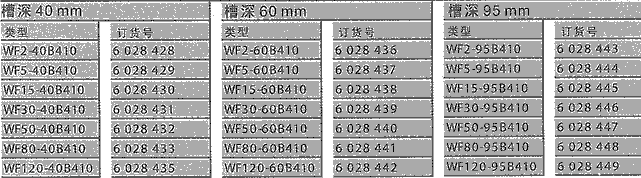

| 订货资料 |
 |
| |
|
|
|
|
| |
|
|
| |
WF next槽型传感器，自学习
自学习，调校开关阀值
 |
| |
■在自学习期间物料速度必须等于零（机器静止）

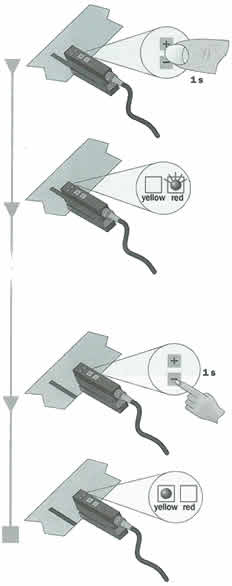

第一次操作
■同时操作两个按钮1秒钟（在标记或物体上）
■在第一次自学习操作之后，红色功能指示灯缓慢闪烁，着个信号表明必须立即第二次触发自学习程序
第二次操作
■简短地操作“-”按钮（在载体物料上或不带已检测物体）。
■在第二次自学习操作之后,红色功能指示灯熄灭
■如果红色指示灯闪烁,说明自学习操作不成功.
说明 |
|
 |
在完成自学习操作后，可在任何时候按“+”或“-”按钮进一步调校开关阈值。按一次“+”或“-”以较慢速度调校：按住“+”或“-”不放以较快速度调校 |
|
|
| |
|
 |
同时按下“+”/“-”按钮（3秒钟），仪器可以锁定，以免无意间的调节操作。
同时按下“+”/“-”按钮（6秒钟），开关功能（亮通/暗通）可以inrated.默认设置：亮通 |
|
|
| |
|
|
|
|
| |
|
|
