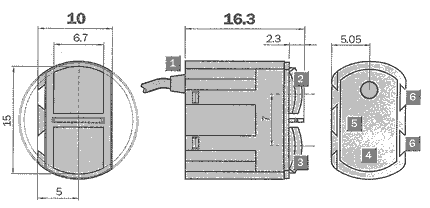

W2超微型光电开关；细小而精悍
客户需要在非常狭窄的空间内安装光电开关，一般都会碰到一些非常困难的情况；通常只有使用光纤或光电开关，把探头安装在检测位置上，但光纤本身就存在着一个不能避免的物体问题，就是光源衰减严重。使检测距离大大低于一般光电开关。SICK开发出W2超微型光电开关来满足客户对细小光电开关的要求。
它应用了SICK公司新一代的感光芯片，大大加强了它的光学性能，抗干扰性能并首先应用针尖式发光二极管于光源上，达到只是Ф1mm的光点，非常适合于检测细小物体；
■如激光光点一样细小的光点，可以轻易检测到一些细小物体。
■通过灵活的安装支架，使W2可以准确地应用于电子行业内，检测芯片及其他电子元件的连接焊点。
■通过它的BGS背景遮蔽功能，不管表面颜色是黑，白，镜面或其他颜色，都能保证有一样的量程。
W2虽然体积细小，但镜反射式的量程可达1.2m,反射镜的面积也只是40mm×40mm，使它非常适合于检测细小的物体。 |
|
|
|
| |
|
|
| |
 |
|
 |

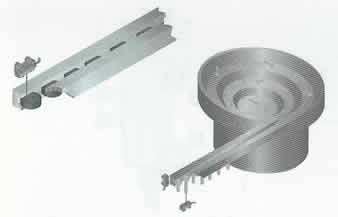

| 把W2S安装于震动输送器的出口处；检测细小的金属冲压件，凭着它的细小光点，及背景屏蔽（BGS）功能，准确地检测到目标物，而不受输送轨道的不锈钢反光表面所干扰 |
|
把WT2S安装于医药滴定分析仪上检测试管的位置，凭着它细小的外型尺寸及背景屏蔽功能，适合安装于设计紧凑的仪器内 |
|
|
| |
|
|
| |
 |
|
 |

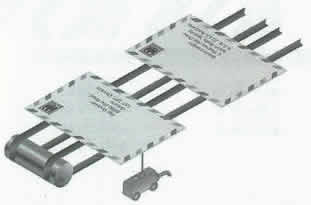

| 把WT2S及WL2S安装于自动摺信机，检信机或印刷设备上检测不同颜色的信笺，从黑色到反光表面也可要检测到，凭着它非常高的灵敏度。不管什么颜色都能检测到 |
|
把W2S安装于晶片生产线及光盘生产线，分别检测非常反光的晶片表面及光盘表面，凭着它优秀的光学设计，过滤多余的光线，可靠地检测工作于电子行业 |
|
|
| |
|
|
| |
 |
|
 |

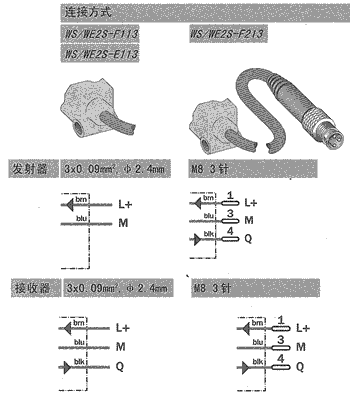

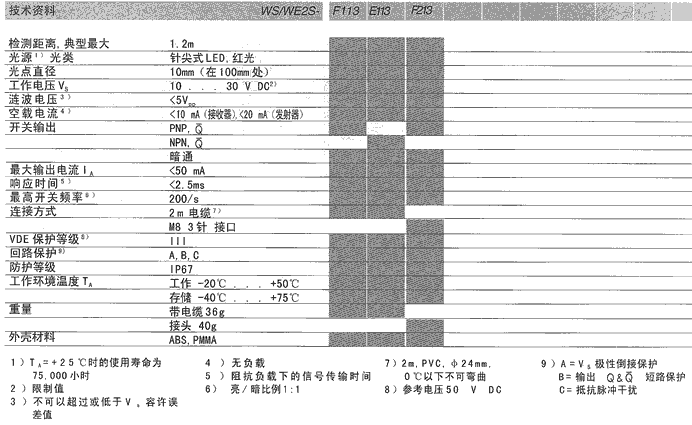

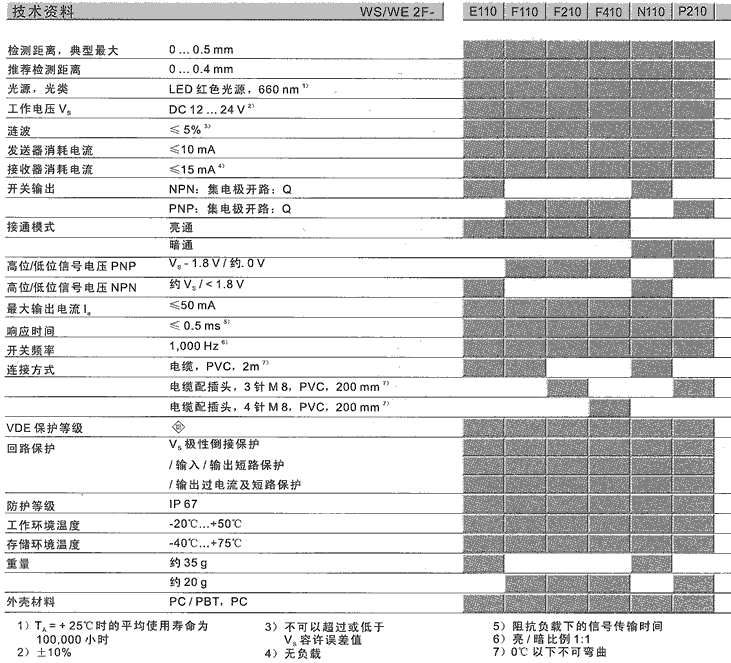

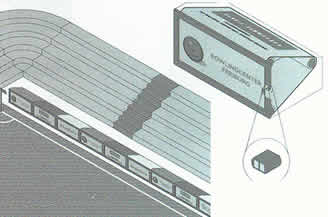

| 把WS/WE2S安装于晶片输送线上，检测细小的晶片在托盘内有无翻侧；凭着它细小的光束直径，可以把光电开关安装到非常接近晶片的表面，轻微的高度变化也可检测到 |
|
把WT2S及WS/WE2S安装于线路板输送机上来确定线路板的位置，凭着它细小的光点直径及背景屏蔽功能，可以把光点穿过线路板上的细小圆孔检测定位 |
|
|
| |
|
|
| |
|
|
| |

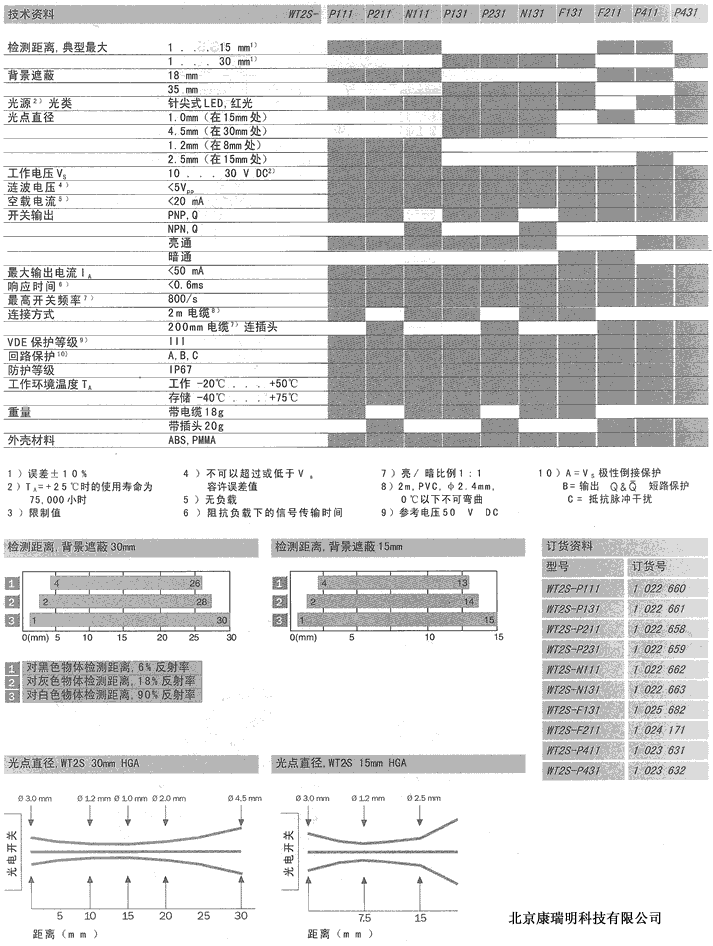

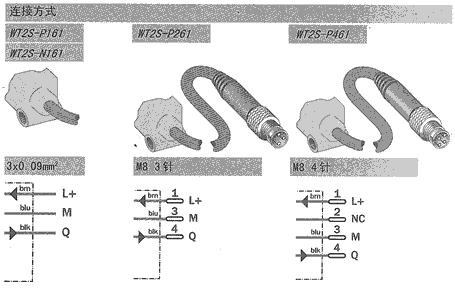

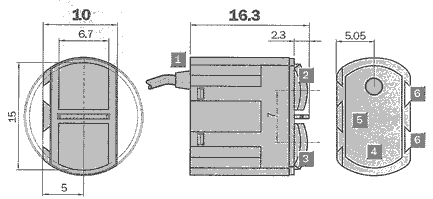

WT2纤瘦型漫反射式光电开关，背景遮蔽，红色光源
光点聚焦成如激光光点一样细小，适用于精确检测细小物体
不受各种背景物干扰
坚固外壳，加装了金属套筒在M3螺丝安装孔，以增强坚固性
|
 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
WT2纤瘦型漫反射式光电开关，增强型，高精度背景遮蔽，红色光源
精确细小的光点
极佳的体积/性能比率
坚固外壳，加装了金属套筒在M3螺丝安装孔，以增强坚固性
|
 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

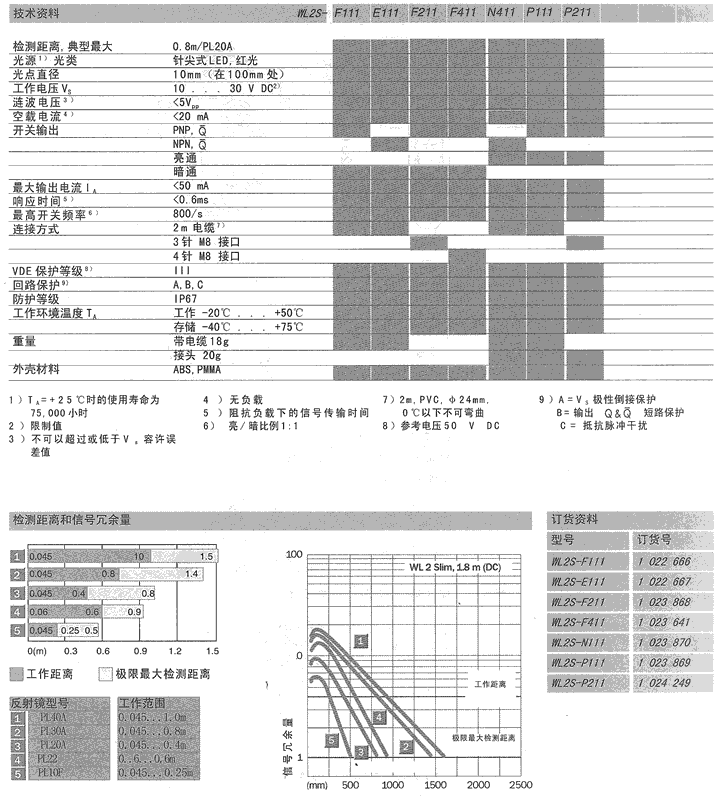

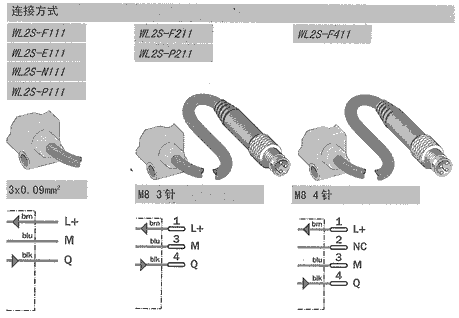

WL2纤瘦型镜反射式光电开关，红色光源
精确细小的光点
可使用球型插座支架，安装及对准更快捷容易
坚固外壳，加装了金属套筒在M3螺丝安装孔，以增强坚固性
|
 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
|
|
| |
| |
| |
|
|
| |
高效，节省空间的W4-3迷你型光电开关系列
外形小得如同糖块，但功能强得如同大型光电开关。这类集成的漫反射式光电开关适合为位置狭窄、安装位置受限制的场合，可完成要求高的工作。
它能够可靠地检测小尺寸，透明甚至反光的物体，不受颜色和表面光洁度影响。
甚至在出现一个只有几毫米远的移动背景时，W4-3系列检测器也能可靠地检测低反射率物体。
一种专门开发的新型芯片可用于这类检测，从而实现高精度的，有效的背景遮蔽功能。连同坚固的外壳，W4-3几乎不受环境效应的影响！
无论湿度大，喷水，EMC干扰、闪光或强烈的振动，迷你型检测器均能在恶劣的工况下可靠地运行。
具备背景遮蔽功能新工艺的W4-3非常容易使用。只需要按一下按钮，即可快速完成调试；或者也可通过控制电缆实现。可通过电位计设置。
因此，该检测器是为未来而构建的，专门开发的芯片组支持现场总线。可能实现远程维护、参数化以及故障诊断。
W4-3系列镜反射式光点开关具有如下优点；通过一种容易看见的，强烈的红色光点完成安全，快速校准。通过较佳化外形达到较低限度的装配，无需安装支架，这与大多数安装不同。 |
|
|
|
| |
|
|
| |
 |
|
 |
用镜反射式WL4-3光电开关控制印刷线路板生产线上的物料传输 |
|
用WT4-3漫反射式光电开关来检测提升系统中的小容器是否存在 |
| |
|
|
 |
|
 |
WT4-3漫反射式光电开关检测到下一个零件-如光电开关，全自动焊接机器人就开始工作 |
|
在制药行业：WT4-3漫反射式光电开关在检测药丸的精确数量 |
| |
|
|
|
|
| |
|
|
| |
|
|
| |

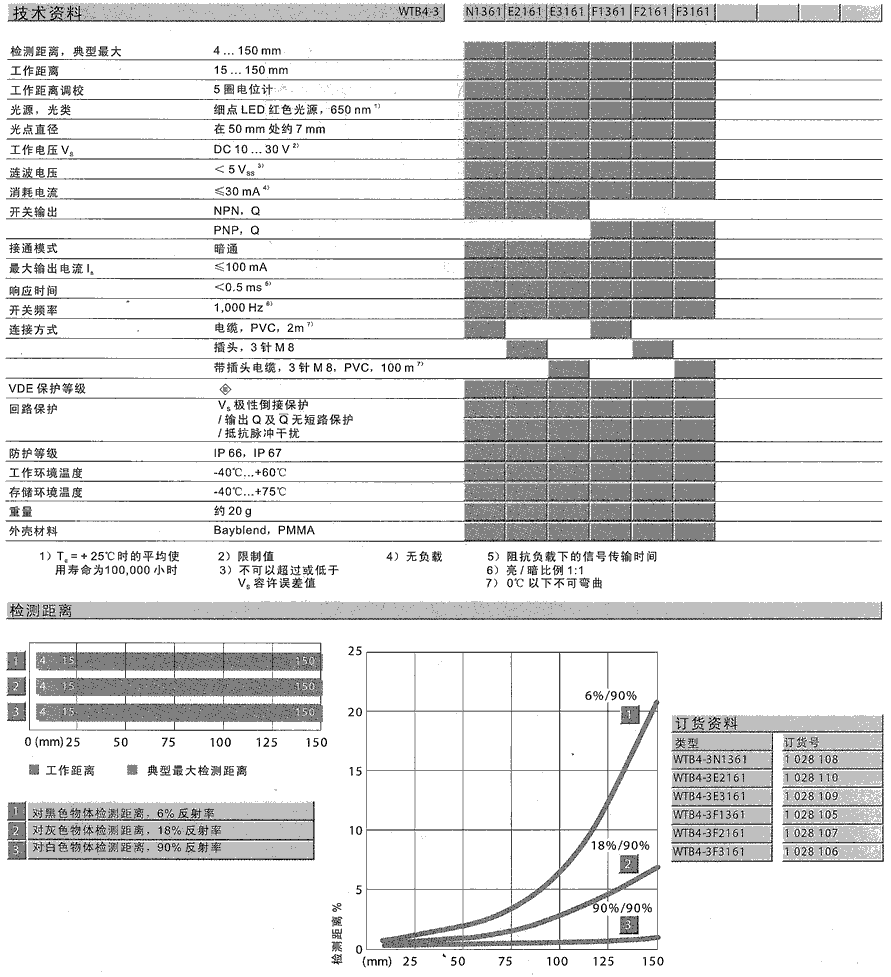

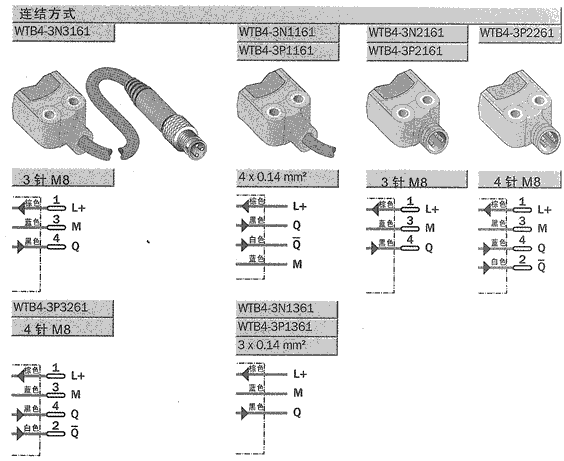

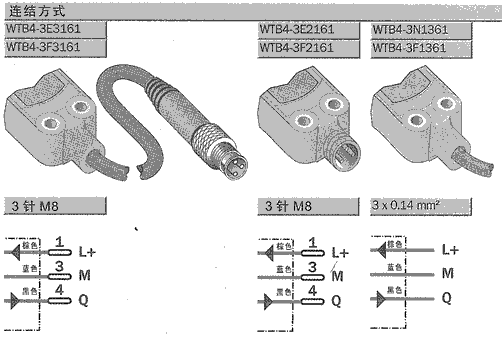

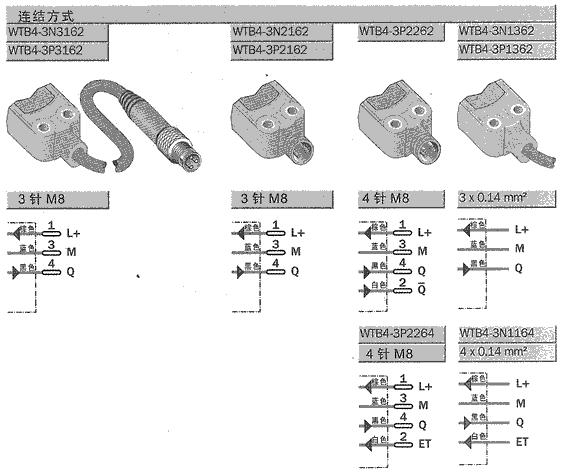

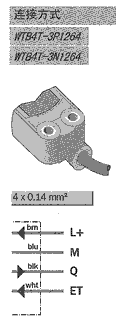

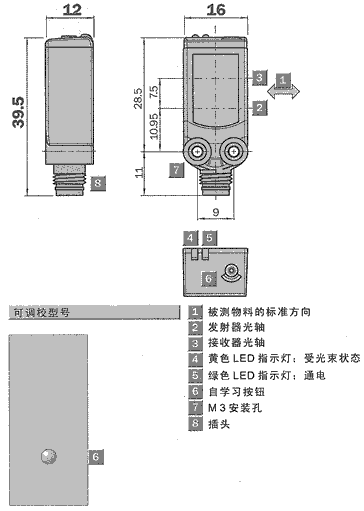

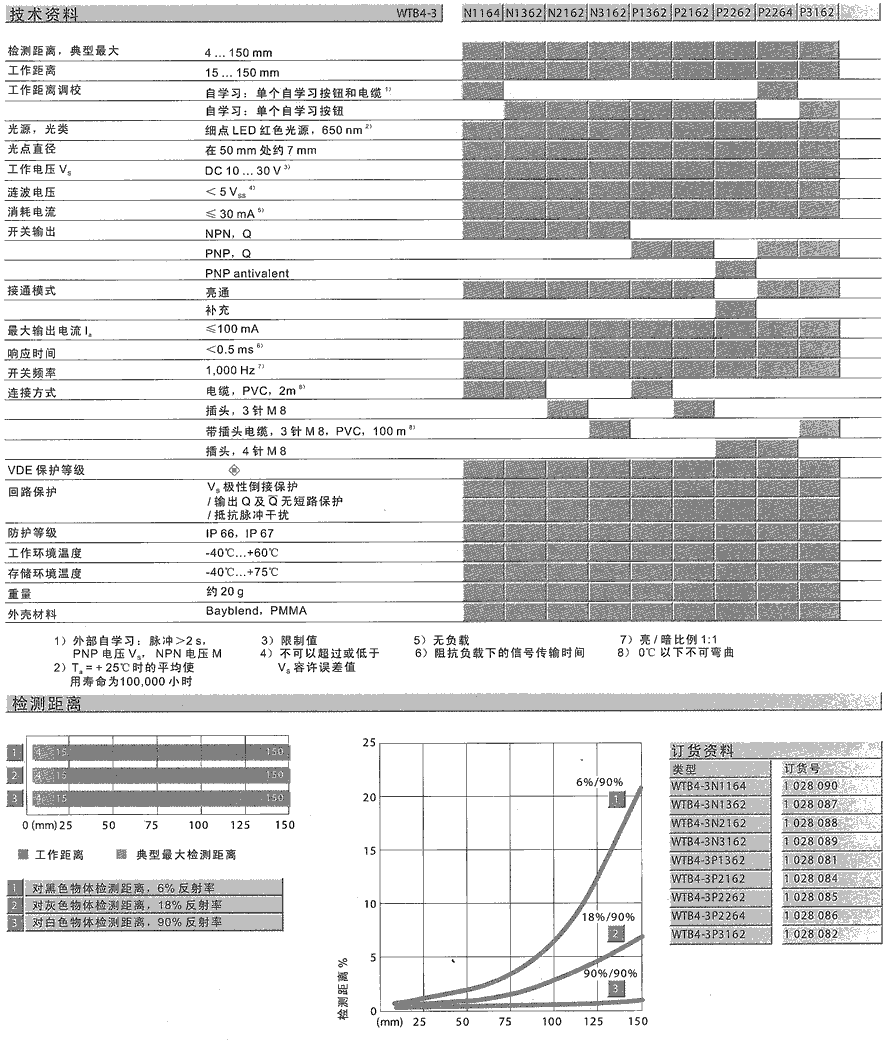

WTB4-3漫反射式光电开关，背景遮蔽，自学习
调试简单，通过自学学习功能即可完成
物体检测几乎不受被检测物体颜色的影响
相邻或相对的传感器，互不干扰 |
 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

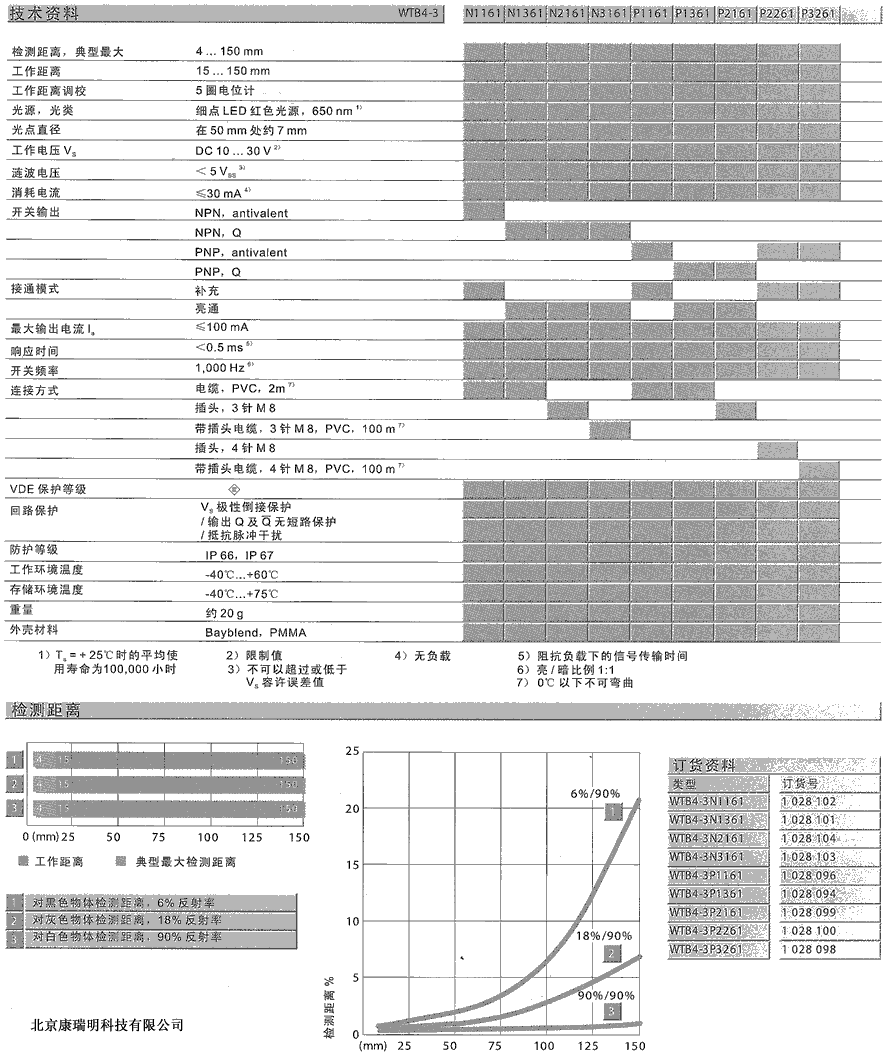

WTB4-3漫反射式光电开关,背景遮蔽,自学习
通过5圈电位计,实现高精度检测距离设置
物体检测几乎不受颜色和背景一致程度影响
即使把其它传感器对着安装也不会产生误信号
|
 |
| |
 |

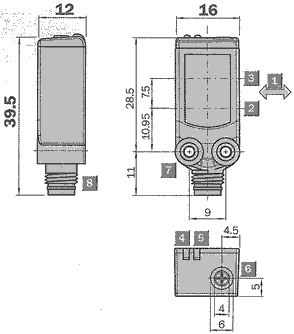

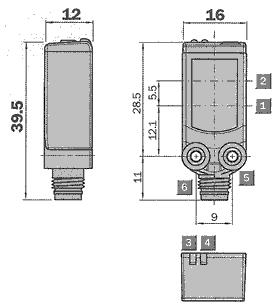

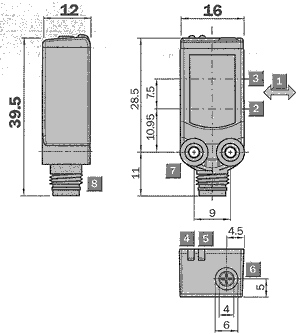

1 被测物料的标准方向
2 发射器光轴
3 接收器光轴
4 黄色LED指示灯;受光束状态
5 绿色LED指示灯;通电
6 电位计
7 M3安装孔
8 插头 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
WTB4-3漫反射式光电开关,背景遮蔽,红色光源,暗通
通过5圈电位计,实现高精度检测距离设置
物体检测几乎不受颜色和背景一致影响
即使把其它传感器对着安装也不会产生误信号
|
 |
| |
|
 |

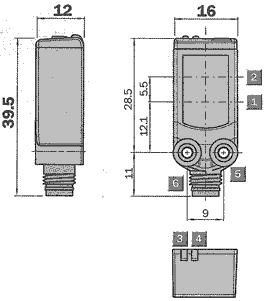

1 被测物料的标准方向
2 发射器光轴
3 接收器光轴
4 黄色LED指示灯;受光束状态
5 绿色LED指示灯;通电
6 电位计
7 M3安装孔
8 插头 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

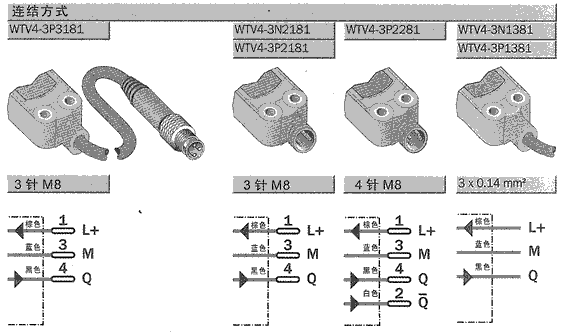

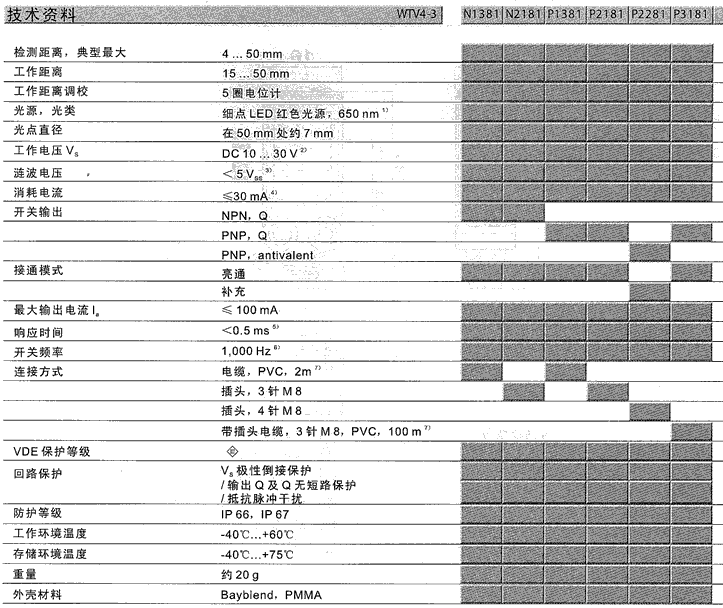

WTV4-3漫反射式光电开关,背景遮蔽,V型镜片
能够在20…25mm的检测距离内,可靠地检测高度透明和发光的物体
通过5圈电位计,实现高精度检测距离设置
光点大,均匀性好,定位准
|
 |
| |
|
 |
1 被测物料的标准方向
2 发射器光轴
3 接收器光轴
4 黄色LED指示灯;受光束状态
5 绿色LED指示灯;通电
6 电位计
7 M3安装孔
8 插头 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
 |
1)Ta=+25℃时的平均使用寿命100,000小时
2)限制值
3)不可以超过或低于VS容许误差值
4)无负载
5)阻抗负载下的信号传输时间
6)亮/暗比例1:1
7)0℃以下不可弯曲 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

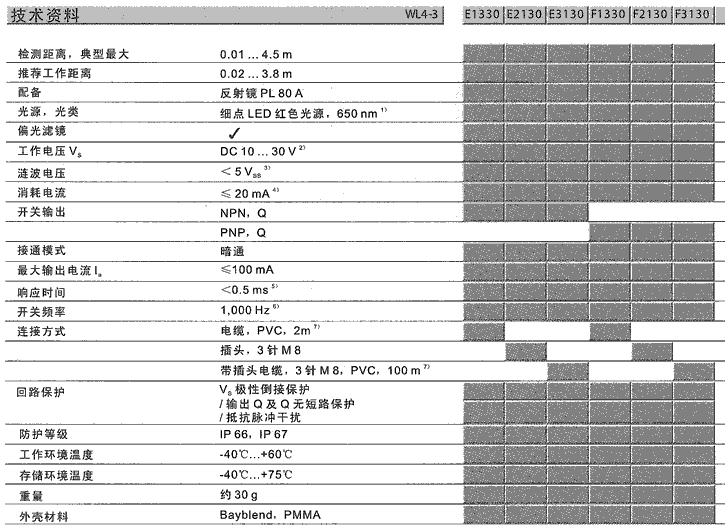

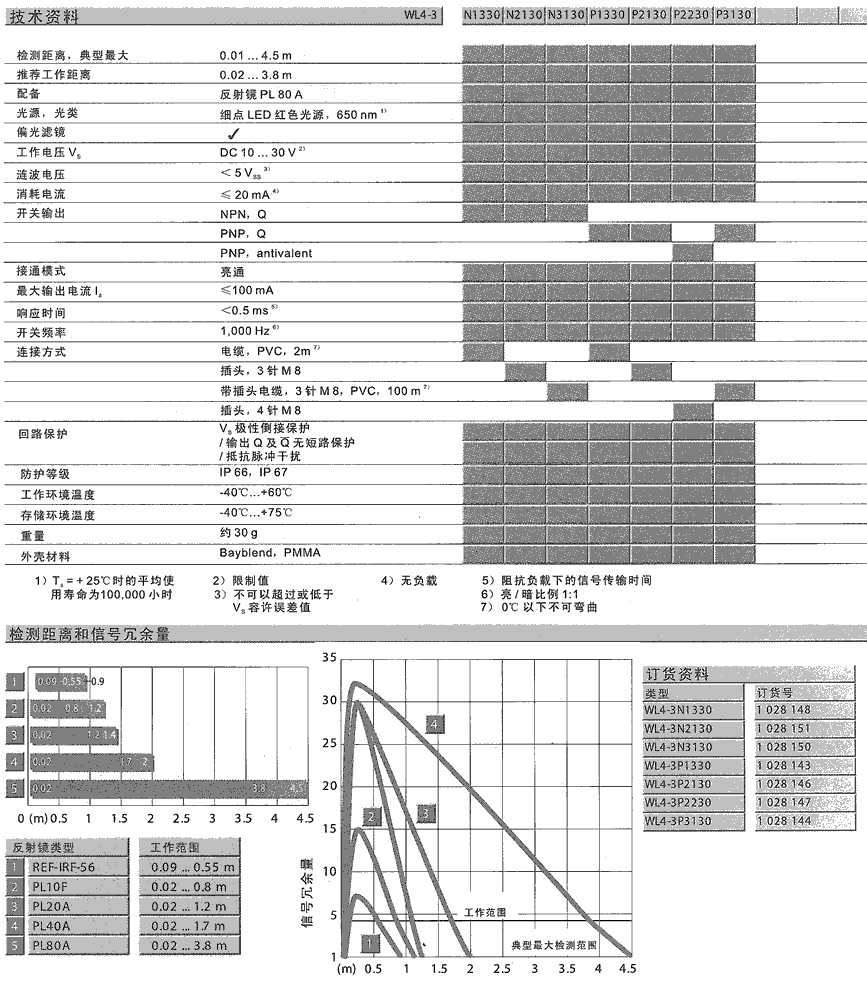

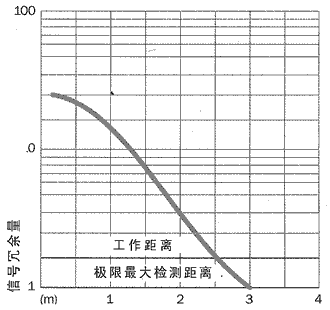

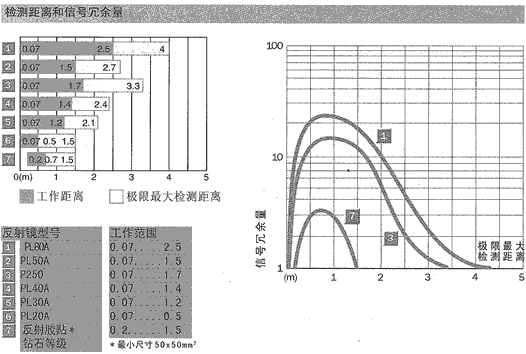

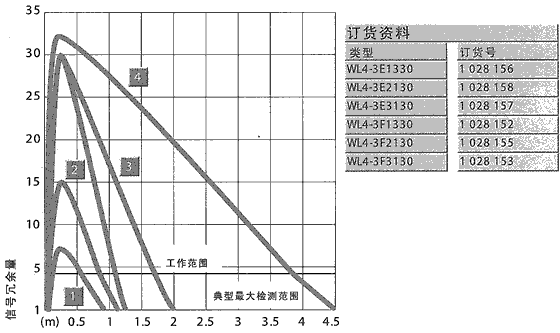

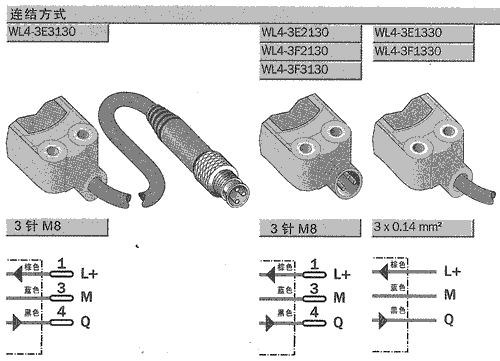

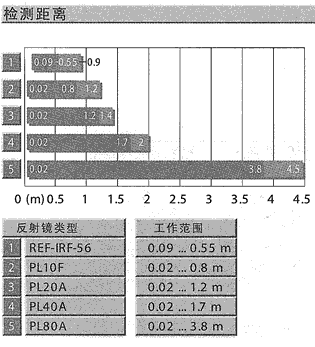

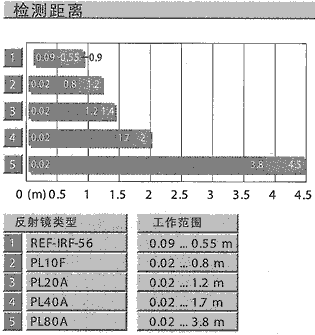

WL4-3镜反射式光电开关,红色光源,亮通,DC电源
通过明亮光点实现快速、安全的设置
更能有效预防不必要的操作（不可调校）
容易在狭槽和导轨内安装
|
 |
| |
|
 |

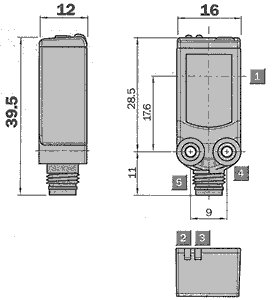

1 发射器光轴
2 接收器光轴
3 黄色LED指示灯；受光束状态
4 绿色LED指示灯；通电
5 M3安装孔
6 插头 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

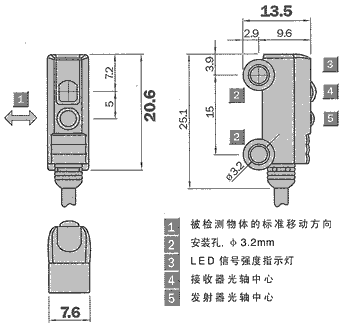

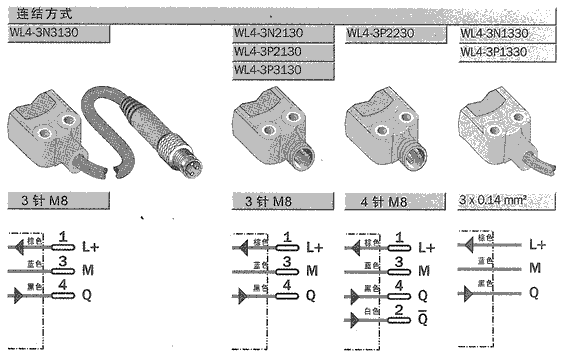

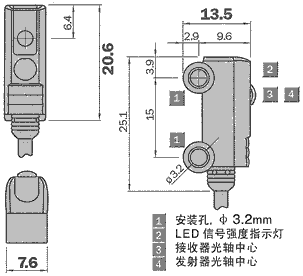

WL4-3镜反射式光电开关，红色光源，暗通，DC电源
通过明亮光点实现快速安全的设置
更能有效预防不必要的操作（不可调校）
容易在狭槽和导轨内安装
|
 |
| |
|
 |
1 发射器光轴中心
2 接收器光轴中心
3 橙色LED信号强度指示灯；受光束状态
4 绿色LED指示灯；通电
5 M3安装孔
6 插头 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
 |
1)Ta=+25℃时的平均使用寿命100,000小时
2)限制值
3)不可以超过或低于VS容许误差值
4)无负载
5)阻抗负载下的信号传输时间
6)亮/暗比例1:1
7)0℃以下不可弯曲 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

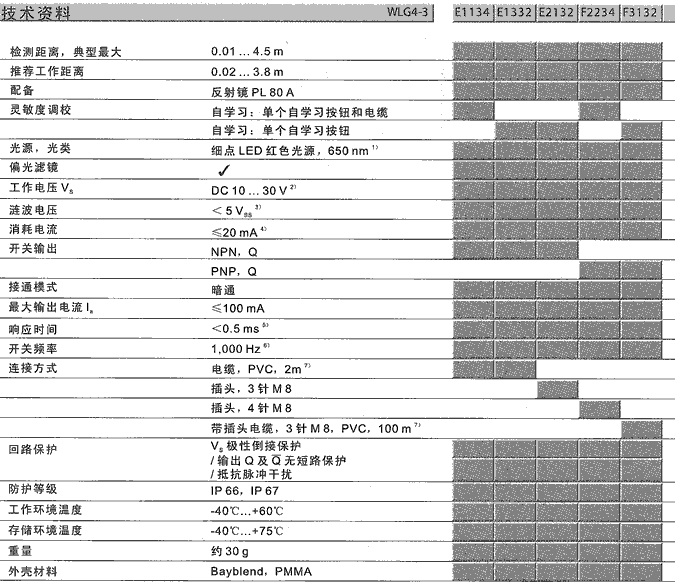

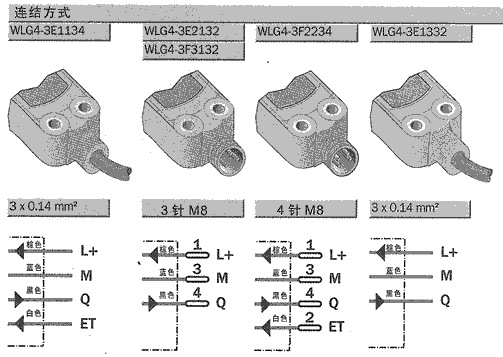

WLG4-3镜反射式光电开关，适用于透明物体检测，配偏光滤镜
通过明亮光点实现快速安全的设置
可检测衰减率>8%的玻璃
可通过自学习按钮,或者自学习按钮和电缆调校
|
 |
| |
|
 |
1 发射器光轴中心
2 接收器光轴中心
3 橙色LED信号强度指示灯；受光束状态
4 绿色LED指示灯；通电
5 M3安装孔
6 插头
7 自学习按钮 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
 |
1)Ta=+25℃时的平均使用寿命100,000小时
2)限制值
3)不可以超过或低于VS容许误差值
4)无负载
5)阻抗负载下的信号传输时间
6)亮/暗比例1:1
7)0℃以下不可弯曲 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

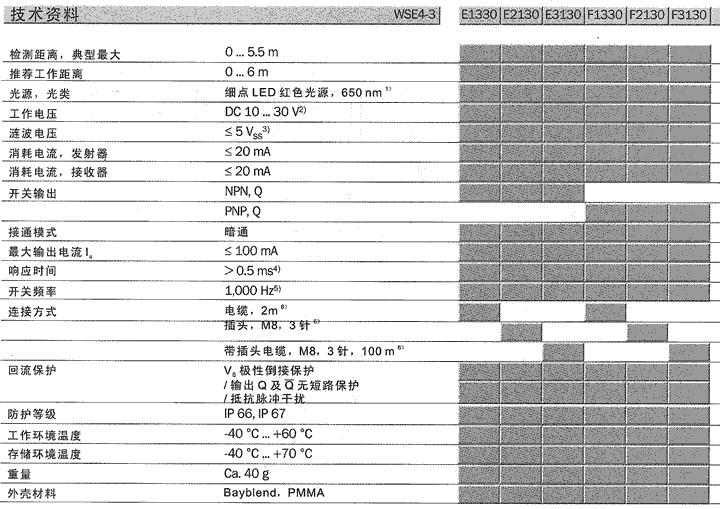

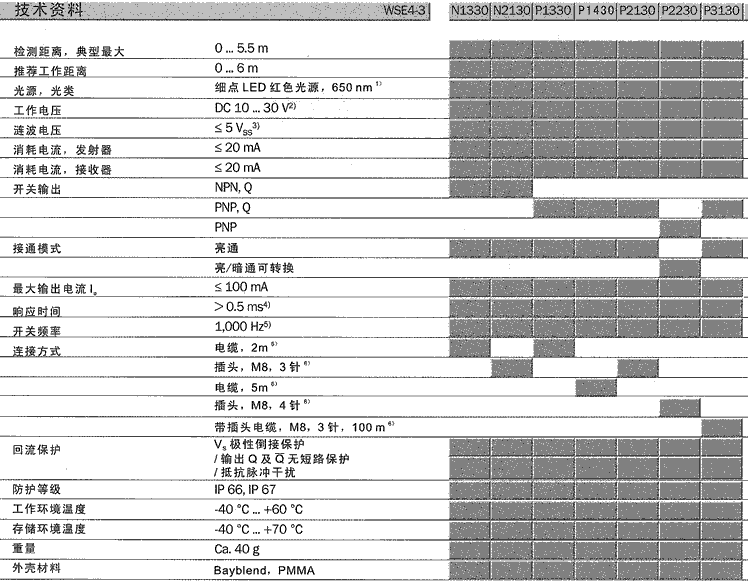

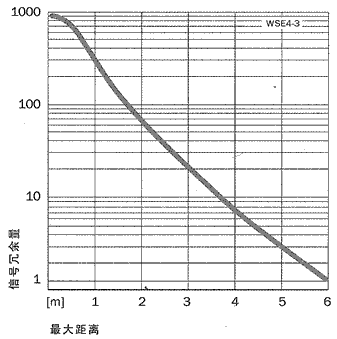

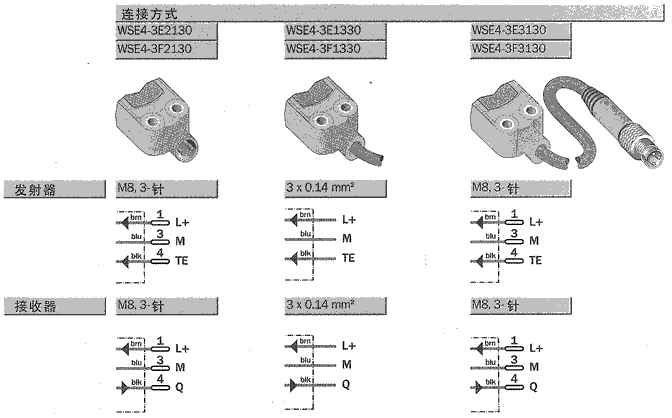

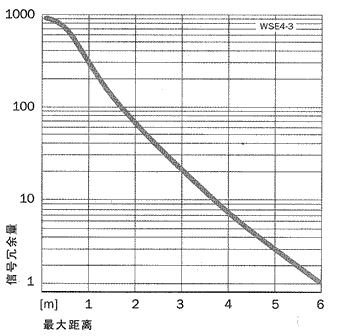

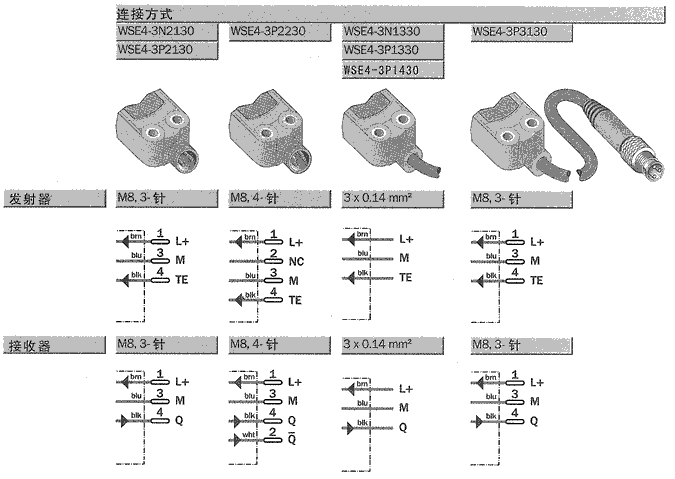

WSE4-3对射式光电开关,红色光源、亮通、DC电源
通过明亮光点实现快速、安全的设置
更能有效预防误动作
容易在狭槽和导轨内安装
|
 |
| |
|
 |
1 光轴中心
2 黄色LED指示灯;受光状态
3 绿色LED指示灯,通电
4 M3安装孔
5 插头 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
 |
1)Ta=+25℃时的平均使用寿命100,000小时
2)限制值
3)不可以超过或低于VS容许误差值
4)无负载
5)阻抗负载下的信号传输时间
6)亮/暗比例1:1 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
WSE4-3对射式光电开关,红色光源、亮通、DC电源
通过明亮光点实现快速、安全的设置
更能有效预防误动作
容易在狭槽和导轨内安装
|
 |
| |
|
 |
1 光轴中心
2 黄色LED指示灯;受光状态
3 绿色LED指示灯,通电
4 M3安装孔
5 插头 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
 |
1) Ta=+25℃时的平均使用寿命100,000小时
2) 限制值
3) 不可以超过或低于VS容许误差值
4) 阻抗负载下的信号传输时间
5) 亮/暗比例1:1
6) 0℃以下不可弯曲 |
|
|
| |
|
|
| |
|
|
| |
|
|
|
|
| |
| |
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
 |
1) Ta=+25℃时的使用寿命100,000小时
2) 限制值
3) 不可以超过或低于VS容许误差值
4) 无负载
5) 阻抗负载下的信号传输时间
6) 亮/暗比例1:1
7) 0℃以下不可弯曲
8) A=VS极性倒接保护
B=输出Q短路保护
C=抵抗脉冲干扰 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

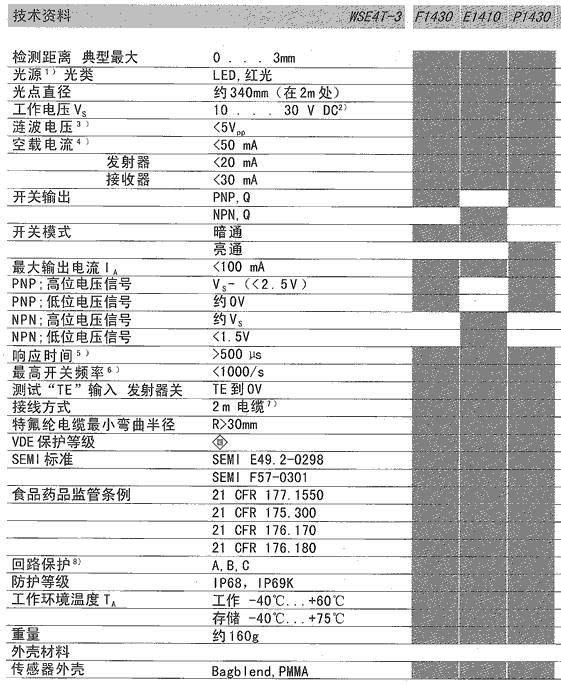

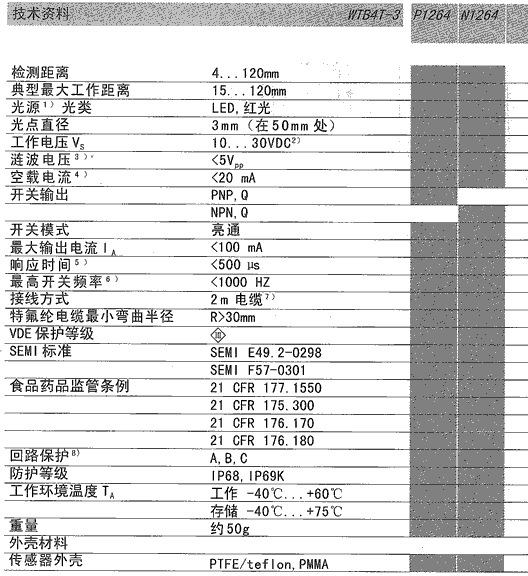

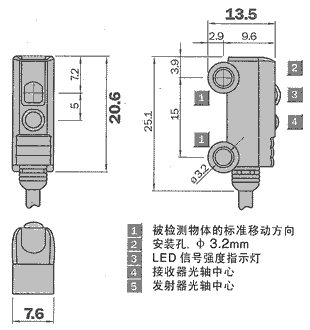

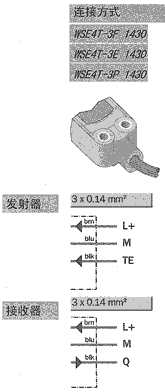

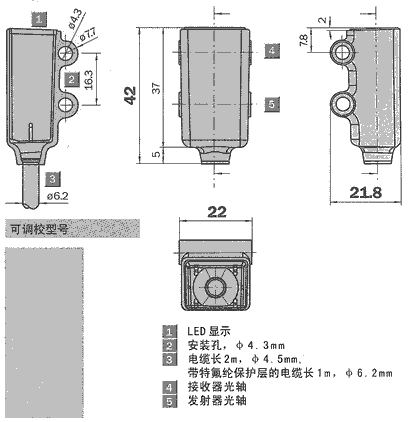

WSE4-3（Teflon）对射式光电开关，红色光源，暗通-DC电源
针对潮湿和腐蚀性等恶劣环境采用特氟纶（Teflon）保护外壳符合
SEMI标准：
E49.2-0298
F57-0301
测试输入端
根据有关食品药品监管条例
FDA21 CFR177.1550可直接接触食品
|
 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
 |
1) TA=+25℃时的使用寿命100,000小时
2) 限制值
3) 不可以超过或低于VS容许误差值
4) 无负载
5) 阻抗负载下的信号传输时间
6) 亮/暗比例1:1
7) 0℃以下不可弯曲
8) A=VS极性倒接保护
B=输出Q短路保护
C=抵抗脉冲干扰 |
|
|
| |
|
|
| |
|
|
| |
|
|
|
|
| |
| |
| |
|
|
| |

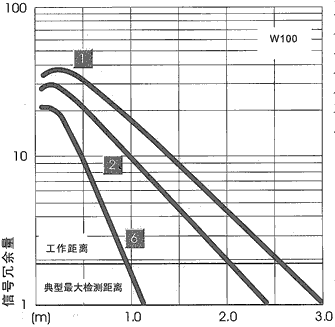

W100光电开关系列：迷你外型，检测距离长
带有背景遮蔽功能的漫反射式光电开关：检测距离=可达120mm。
方便的细节简化了安装、操作启动和维护控制，例如：
灵敏度设置（也可以选用不带此功能的设备）；
亮通/暗通开关（也可以选用不带此功能的设备）；

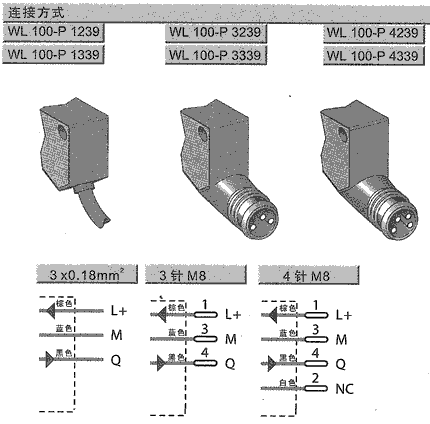

可选择连接电缆或3针/4针M8插头。
配3针M8插头的型号为提供一种极其简便的解决方案。当用于插头组件或总线系统的配电箱，W100可做到即插即用。
W100在仓储、物流以及包装、制药、门闸等行业有着广泛的应用。
W100是一整套光电开关系列，机器内置在小巧的外壳内，却能以低成本完成长距离的检测。
W100的优点如下：
对射式光电开关：检测距离=15m;
附件：挡光板
镜反射式光电开关，配偏光滤镜：检测距离=6m(PL80A) |
|
| |
|
|
| |
 |
 |
 |
WS/WE100对射式光电开关可靠地检测被透明薄膜包裹的物体。 |
|
WT100带背景遮蔽的功能，漫反射式光电开关在输送线上应用。 |
|
WL100镜反射式光电开关应用于大型物流仓储系统。 |
|
|
| |
|
|
| |
|
|
| |

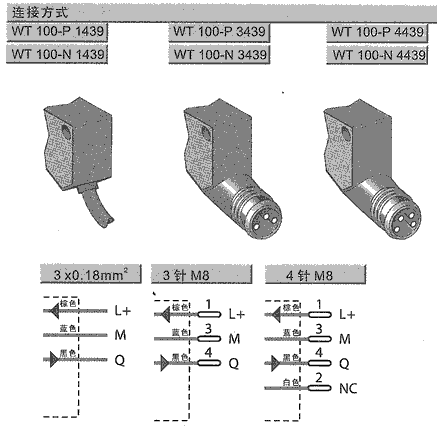

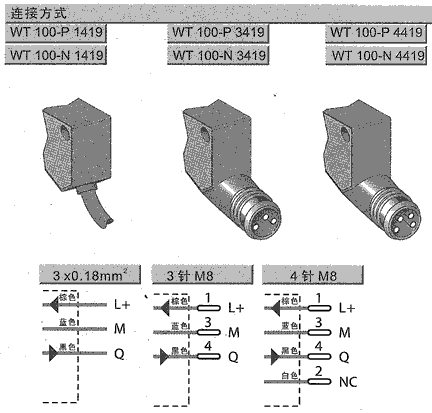

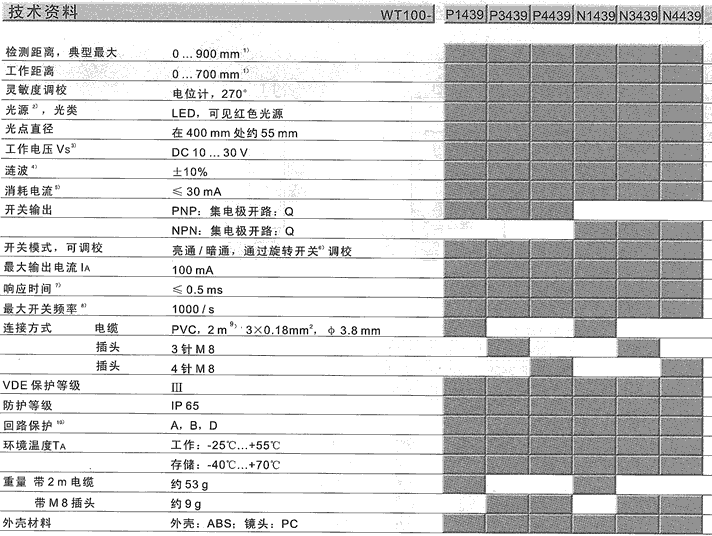

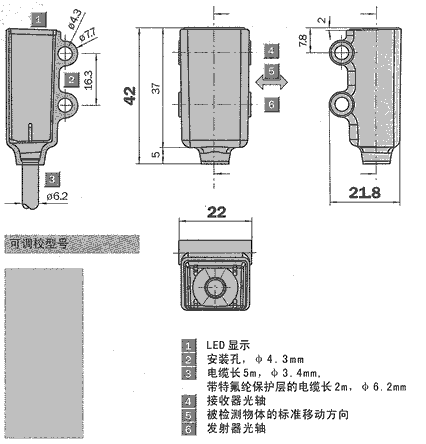

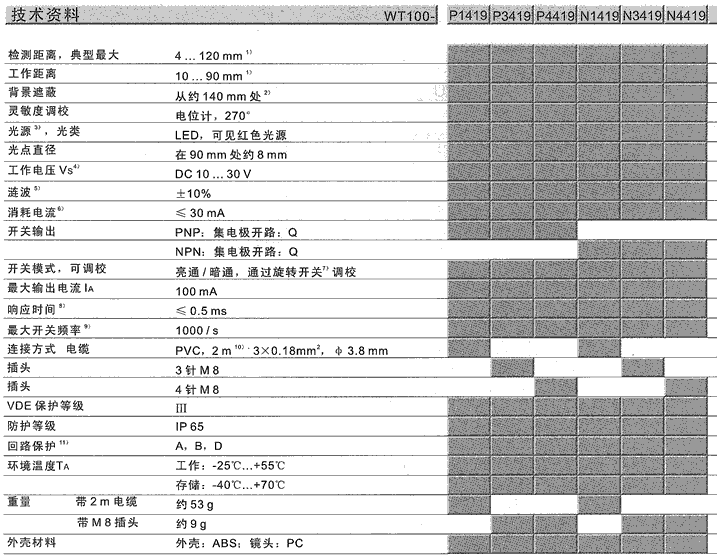

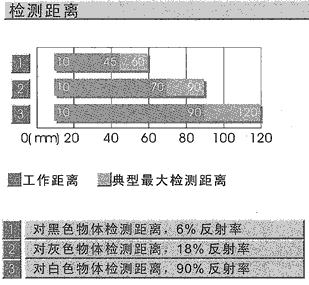

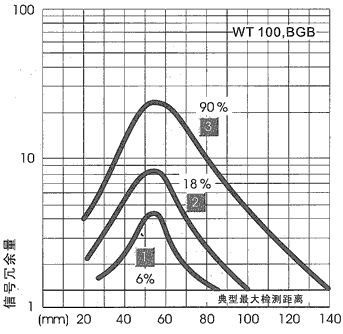

WT100漫反射式光电开关，背景遮蔽，红色光源，DC电源
漫反射式光电开关带背景遮蔽功能，使用可见红色光源帮助对准
开关可调校
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
 |
1) 反射率为90%的物体（按照DIN5033标准白色）
2) 背景90%反射率
3) TA=+25℃时的平均使用寿命100,000小时
4) 限制值
5) 不可以超过或低于VS容许误差值
6) 无负载
7) L=亮通，D=暗通
8) 阻抗负载下的信号传输时间
9) 亮/暗比例1:1
10) 0℃以下不可弯曲
11) A=VS极性倒接保护
B=输入和输出极性倒接保护
D=输出过电流和短路保护 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

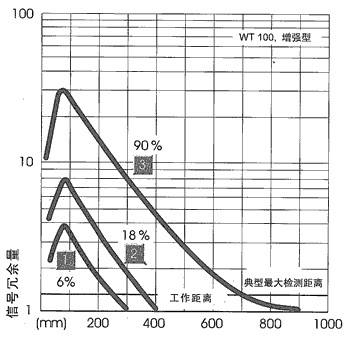

WT100漫反射式光电开关，增强型，红色光源，DC电源
增强型漫反射式光电开关，适合标准应用场合
开关点可调校
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
 |
1) 反射率为90%的物体（按照DIN5033标准白色）
2) TA=+25℃时的均使平用寿命为100,000小时
3) 限制值
4) 不可以超过或低于VS容许误差值
5) 无负载
6) L=亮通，D=暗通
7) 阻抗负载下的信号传输时间
8) 亮/暗比例1:1
9) 0℃以下不可弯曲
10) A=VS极性倒接保护
B=输入和输出极性倒接保护
D=输出过电流和短路保护 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

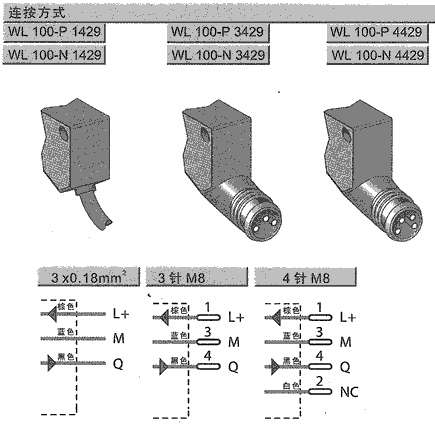

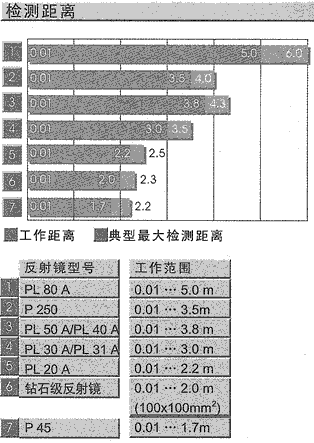

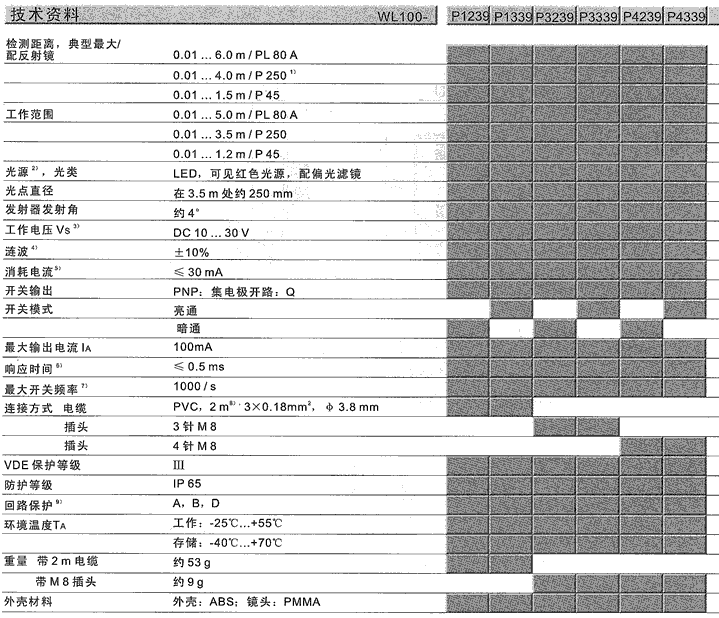

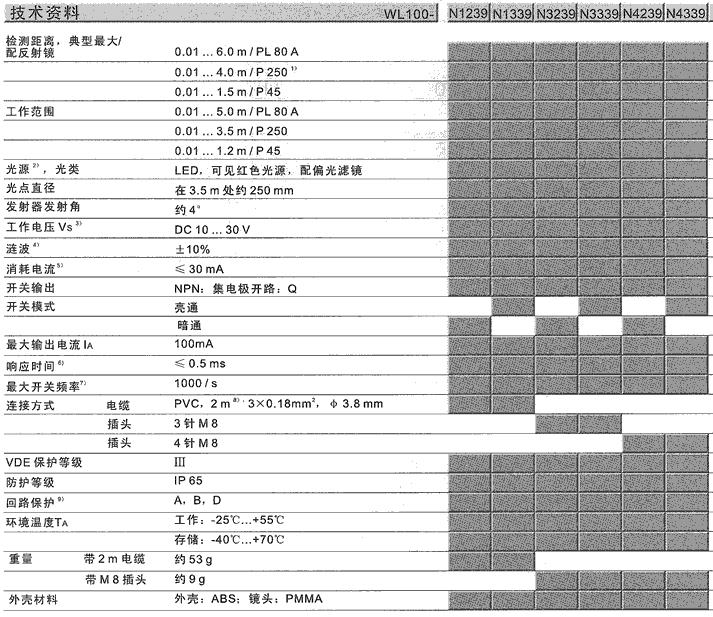

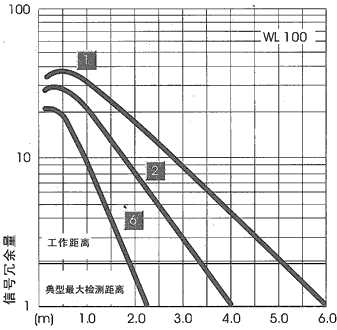

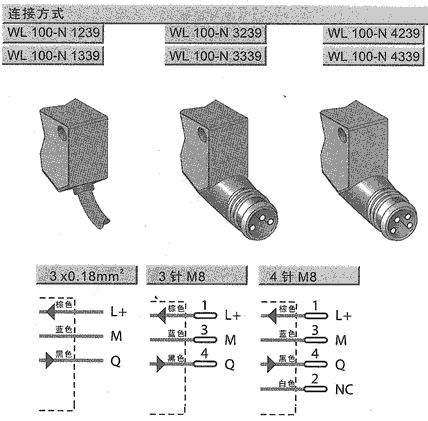

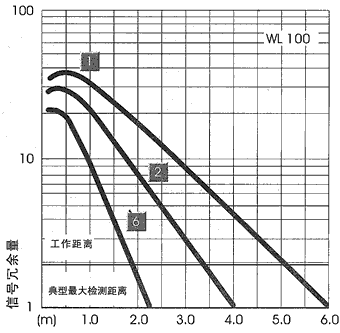

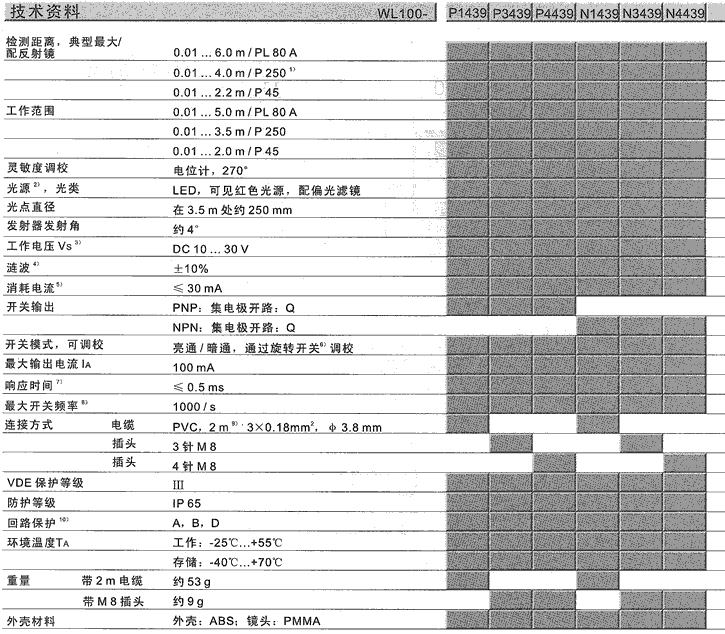

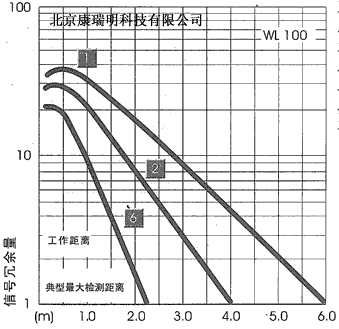

WL100镜反射式光电开关，亮/暗通选择，红色光源，DC电源
配有偏光滤镜，因而对反光率大物体表面也能实现可靠的检测
也适用于：“钻石等级”反射镜
灵敏度可调校
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
 |
1) 随机提供反射镜P250
2) TA=+25℃时的平均使用寿命100,000小时
3) 限制值
4) 不可以超过或低于VS容许误差值
5) 无负载
6) L=亮通，D=暗通
7) 阻抗负载下的信号传输时间
8) 亮/暗比例1:1
9) 0℃以下不可弯曲
10) A=VS极性倒接保护
B=输入和输出极性倒接保护
D=输出过电流和短路保护 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

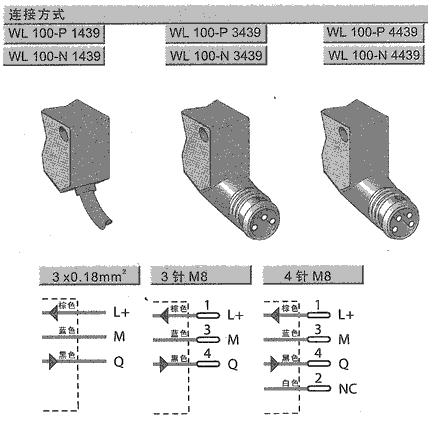

WL100镜反射式光电开关，红色光源，DC电源
配有偏光滤镜，因而对发光物体表面也能实现可靠的检测
也适用于：“钻石等级”反射带
亮通或暗通选择
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
 |
1) 随机提供反射镜P250
2) TA=+25℃时的使用寿命100,000小时
3) 限制值
4) 不可以超过或低于VS容许误差值
5) 无负载
6) 阻抗负载下的信号传输时间
7) 亮/暗比例1:1
8) 0℃以下不可弯曲
9) A=VS极性倒接保护
B=输入和输出极性倒接保护
D=输出过电流和短路保护 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
WL100镜反射式光电开关，红色光源，DC电源
配有偏光滤镜，因而对发光物体表面也能实现可靠的检测
也适用于：“钻石等级”反射镜
亮通或暗通选择
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
 |
1) 随机提供反射镜P250
2) TA=+25℃时的平均使用寿命为100,000小时
3) 限制值
4) 不可以超过或低于VS容许误差值
5) 无负载
6) 阻抗负载下的信号传输时间
7) 亮/暗比例1:1
8) 0℃以下不可弯曲
9) A=VS极性倒接保护
B=输入和输出极性倒接保护
D=输出过电流和短路保护 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

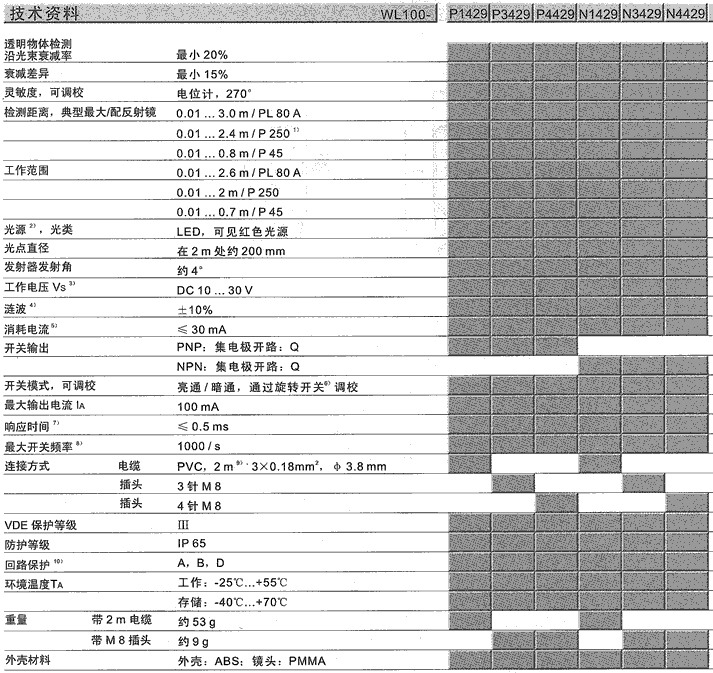

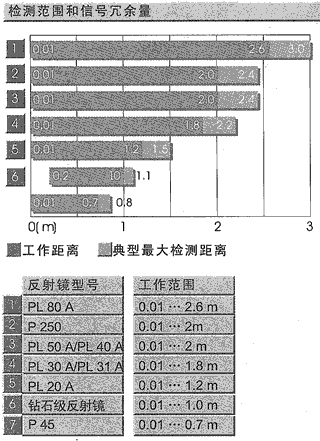

WL100镜反射式光电开关，用于透明物体，红色光源，DC电源
是检测玻璃和透明物体的理想选择
检测可靠，较小衰减率20%，较小变化15%
也适用于：“钻石等级”反射镜
灵敏度可调校
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
 |
1) 随机提供反射镜P250
2) TA=+25℃时的平均使用寿命100,000小时
3) 限制值
4) 不可以超过或低于VS容许误差值
5) 无负载
6) L=亮通，D=暗通
7) 阻抗负载下的信号传输时间
8) 亮/暗比例1:1
9) 0℃以下不可弯曲
10) A=VS极性倒接保护
B=输入和输出极性倒接保护
D=输出过电流和短路保护 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

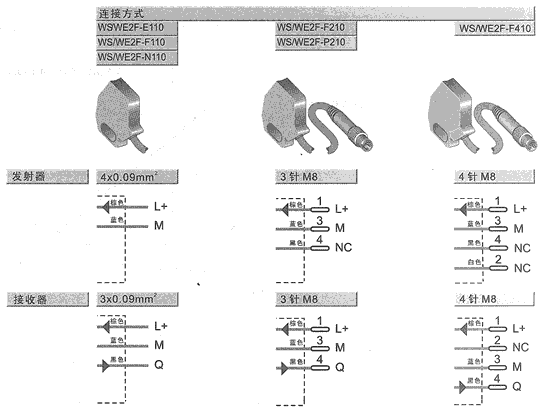

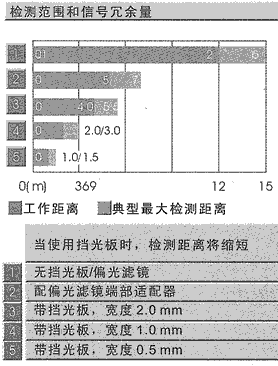

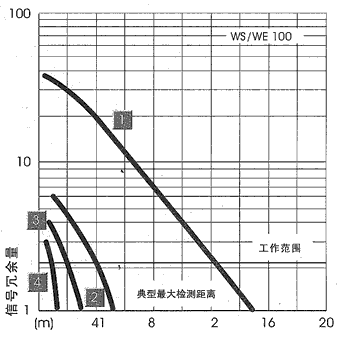

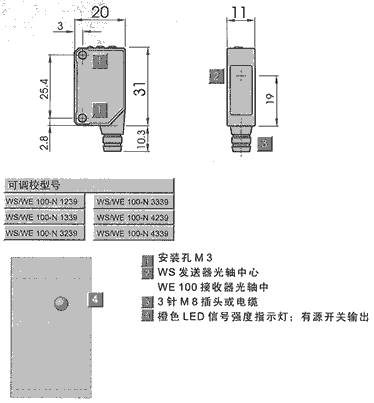

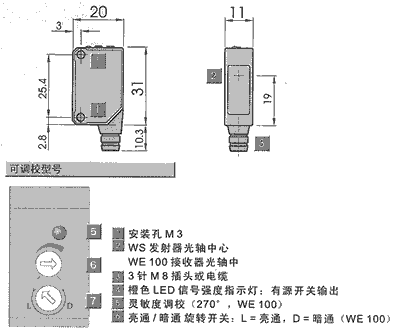

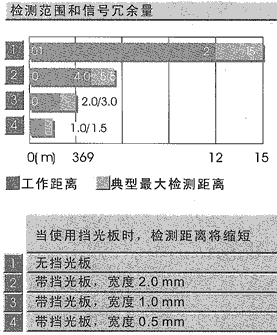

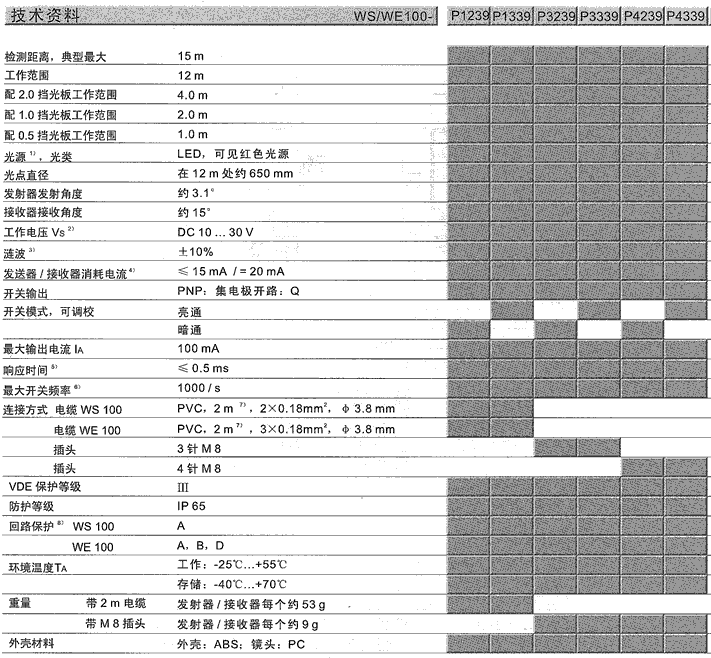

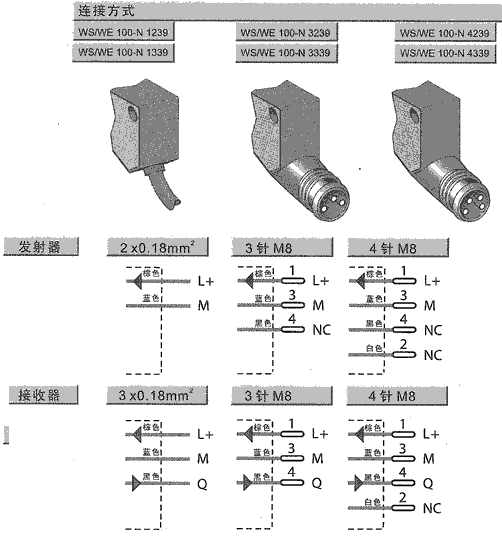

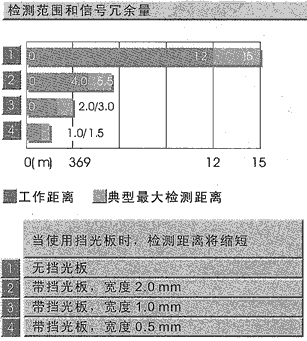

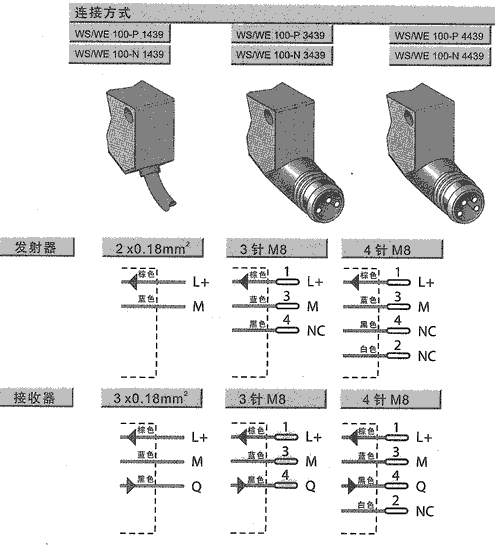

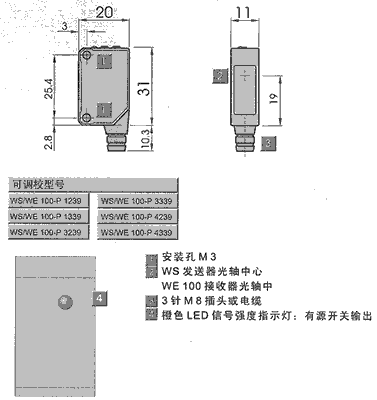

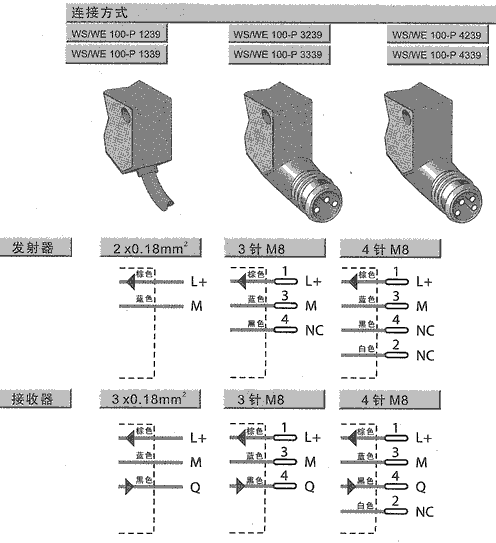

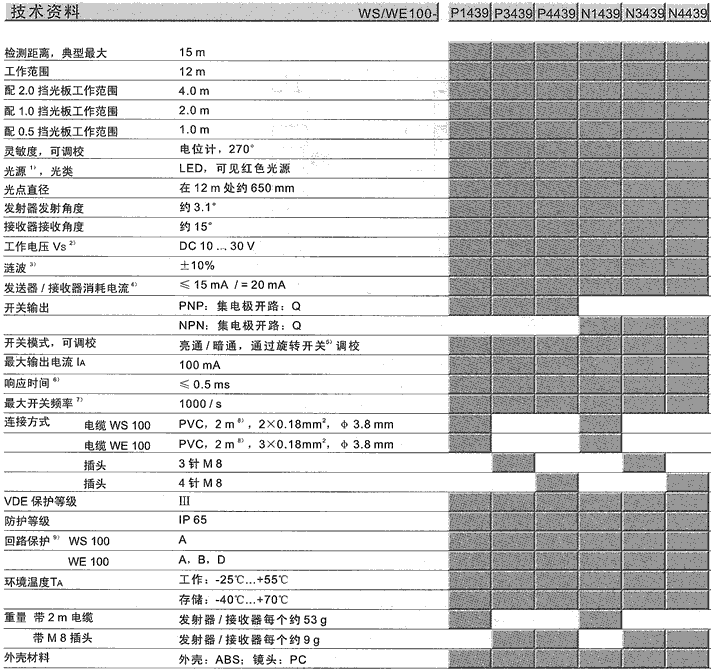

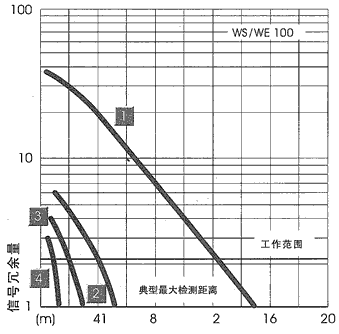

WS/WE100对射式光电开关，亮/暗通选择，红色光源，DC电源
挡光板用于细小部分的检测和定位工作
灵敏度可调校
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
 |
1) TA=+25℃时的平均使用寿命为100,000小时
2) 限制值
3) 不可以超过或低于VS容许误差值
4) 无负载
5) L=亮通。D=暗通
6) 阻抗负载下的信号传输时间
7) 亮/暗比例1:1
8) 0℃以下不可弯曲
9) A=VS极性倒接保护
B=输入和输出极性倒接保护
D=输出过电流和短路保护
10) 订货号包括发射器和接收器 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
WS/WE100对射式光电开关，红色光源，DC电源
挡光板用于细小部分的检测和定位工作
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
 |
1) TA=+25℃时的平均使用寿命为100,000小时
2) 限制值
3) 不可以超过或低于VS容许误差值
4) 无负载
5) 阻抗负载下的信号传输时间
6) 亮/暗比例1:1
7) 0℃以下不可弯曲
8) A=VS极性倒接保护
B=输入和输出极性倒接保护
D=输出过电流和短路保护
9) 订货号包括发射器和接收器 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
 |
1) TA=+25℃时的平均使用寿命为100,000小时
2) 限制值
3) 不可以超过或低于VS容许误差值
4) 无负载
5) 阻抗负载下的信号传输时间
6) 亮/暗比例1:1
7) 0℃以下不可弯曲
8) A=VS极性倒接保护
B=输入和输出极性倒接保护
D=输出过电流和短路保护
9) 订货号包括发射器和接收器 |
|
|
| |
|
|
| |
|
|
| |
|
|
|
|
| |
| |
| |
|
|
| |

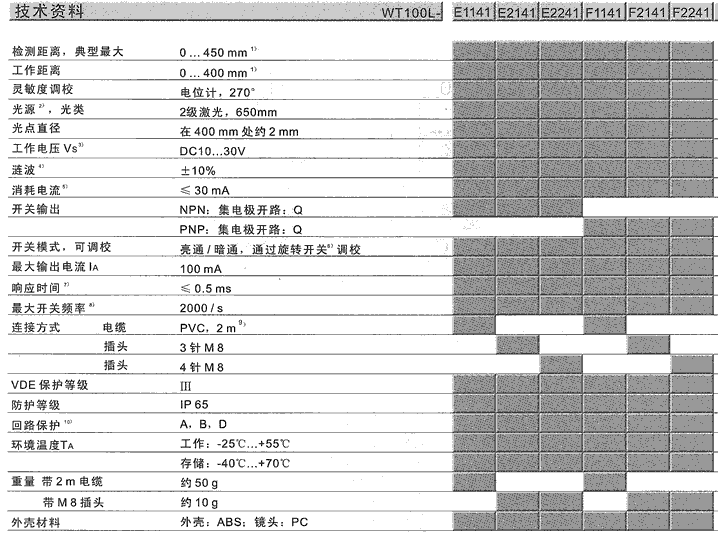

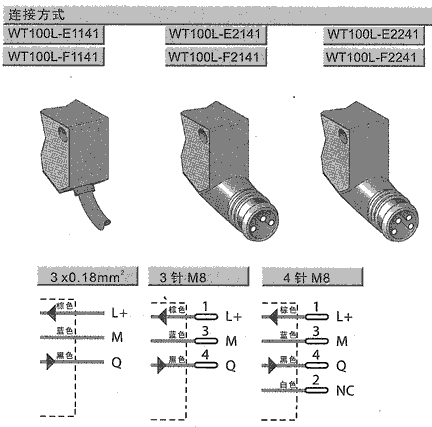

WT100激光漫反射式光电开关，增强型，DC电源
迷你型激光传感器
2级激光
开关频率2000Hz
|
 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
 |
1) 反射率为90%的物体（按照DIN5033标准白色）
2) TA=+25℃时的平均使用寿命为100,000小时
3) 限制值
4) 不可以超过或低于VS容许误差值
5) 无负载
6) 阻抗负载下的信号传输时间
7) 亮/暗度比例1:1
8) 0℃以下不可弯曲 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

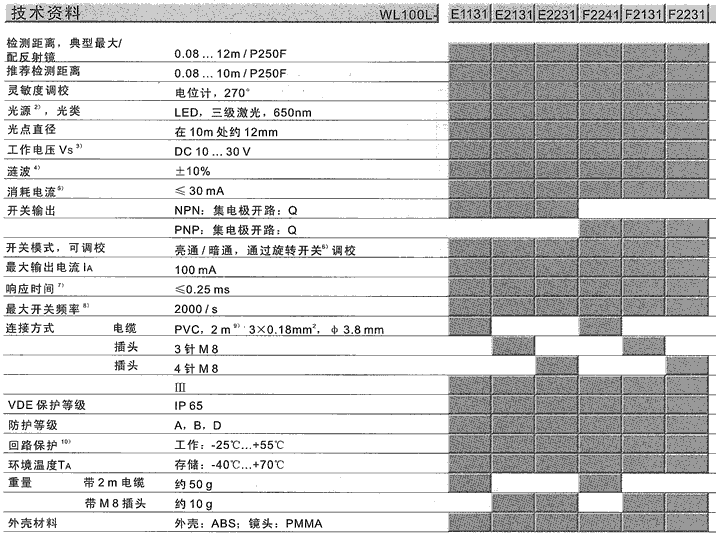

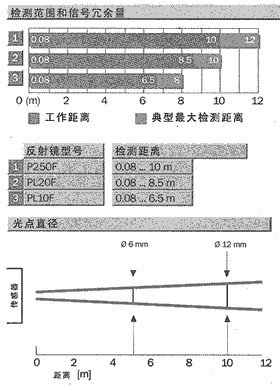

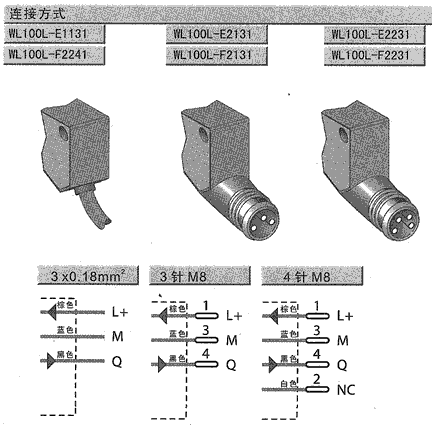

WL100L激光镜反射式光电开关，亮/暗通选择，DC电源
迷你型激光传感器
2级激光
开关频率2000Hz
使用偏光滤镜技术检测高反射率物体
|
 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
 |
1) 随机提供反射镜P250F
2) TA=+25℃时的平均使用寿命为50,000小时
3) 限制值
4) 不可以超过或低于VS容许误差值
5) 无负载
6) L=亮通，D=暗通
7) 阻抗负载下的信号传输时间
8) 亮/暗比例1:1
9) 0℃以下不可弯曲
10) A=VS极性倒接保护
B=输入和输出极性倒接保护
D=输出过电流和短路保护 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

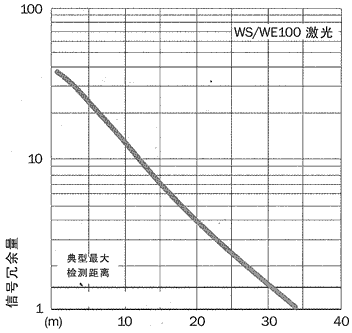

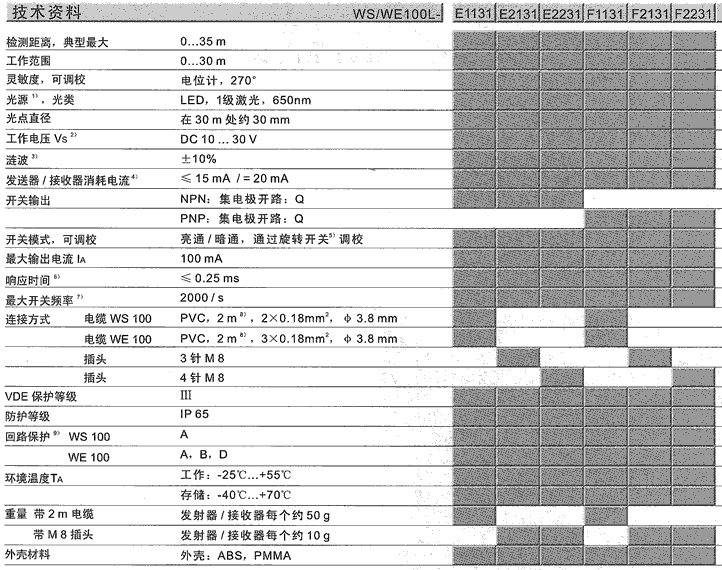

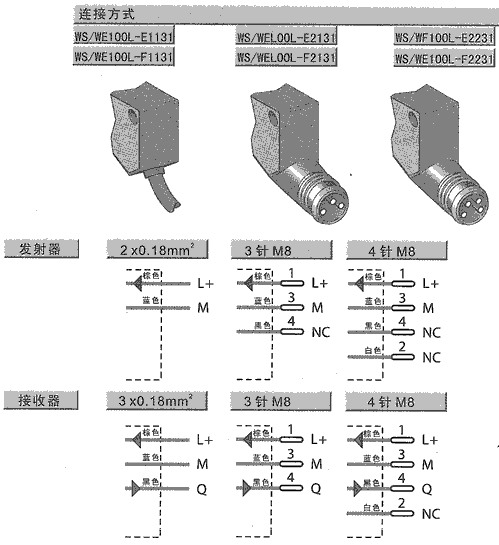

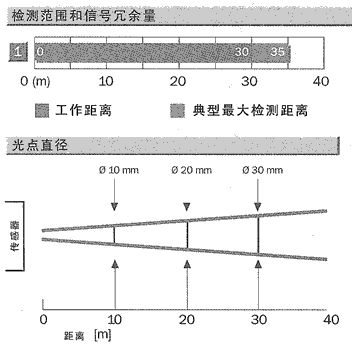

WS/WE100L激光对射式光电开关，亮/暗通选择，DC电源
迷你型激光传感器
1级激光对人眼无害
开关频率200HZ
|
 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
 |
1) TA=+25℃时的平均使用寿命100,000小时
2) 限制值
3) 不可以超过或低于VS容许误差值
4) 无负载
5) L=亮通，D=暗通
6) 阻抗负载下的信号传输时间
7) 亮/暗比例1:1
8) 0℃以下不可弯曲
9) A=VS极性倒接保护
B=输入和输出极性倒接保护
D=输出过电流和短路保护
10) 定货号包括发射器和接收器 |
|
|
| |
|
|
| |
|
|
| |
|
|
|
|
| |
| |
| |
|
|
| |

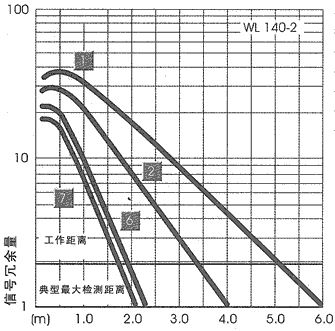

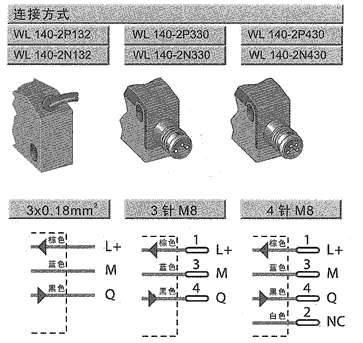

W140-2光电开关系列：迷你外型，检测距离长
可调校检测距离并带有背景遮蔽（BGS）功能的漫反射式光电开关：检测距离=可调至500mm.。
集成的W140-2光电产品，其参数丝毫不逊色于“大型光电开关”，并且W140-2方便的细节设计简化了安装、操作启动和维护控制，例如：
灵敏度/检测距离调校；
信号冗余量显示；
可选择连接电缆或3针/4针M8插头。
配3针M8插头的型号提供一种极其简便的解决方案。当用于插头组件或总线系统的配电箱，W140-2可做到即插即用。
这使W140-2在仓储和物流、半导体工业、电子产品组装、包装业、搬运和装配系统以及特殊机械工程领域受到特别的关注。
W140-2是一整套光电开关系列，它具有小巧的外壳，是能够提供广泛的检测距离，以满足那些对检测距离提出挑战性要求的场合。
W140-2的优点如下：
对射式光电开关：检测范围=15m;
附件：挡光板；
镜反射式光电开关，配偏光滤镜：检测距离=6m(PL80A);
增强型漫反射式光电开关用于标准监测工作：检测距离=900mm; |
|
| |
|
|
| |
 |
 |
WTB140漫反射式接近开关可以检测装配设备上的细小部件 |
WL140-2检测包裹大小分类的应用 |
|
|
| |
|
|
| |
|
|
| |

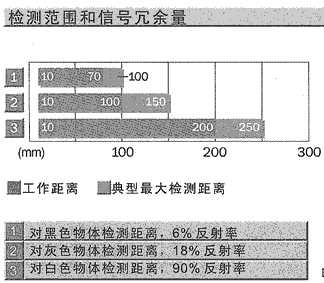

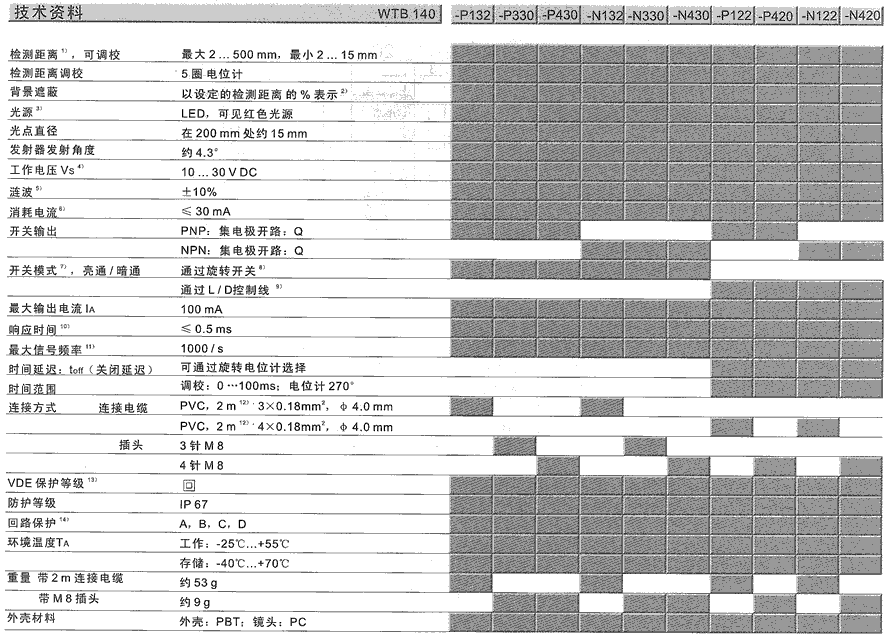

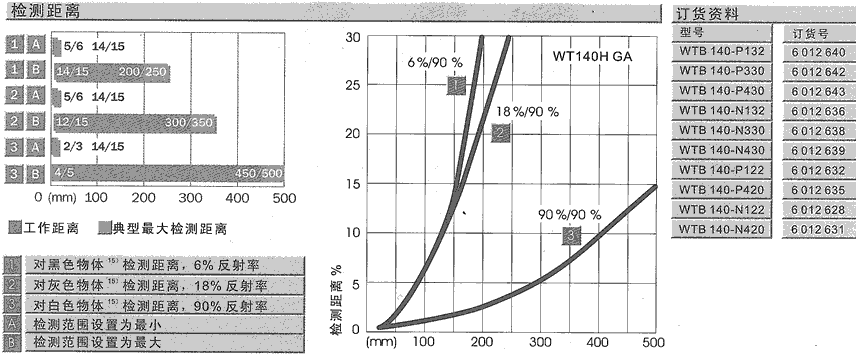

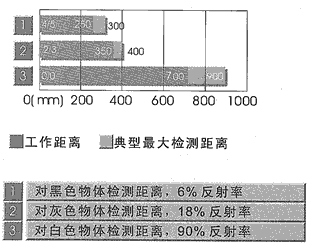

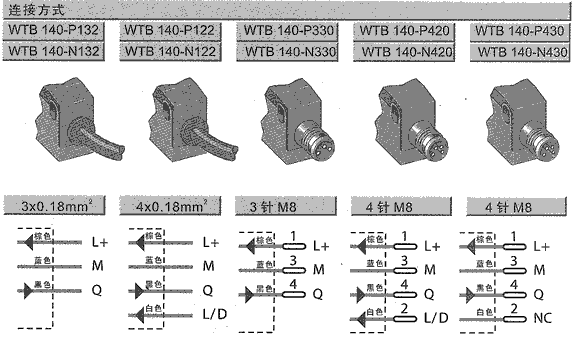

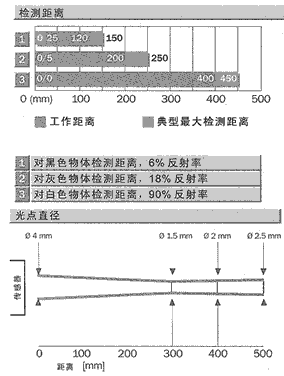

WTB140漫反射式光电开关，背景遮蔽，红色光源，DC电源
带背景遮蔽功能（BGS），因而能够可靠地检测置于明亮背景前面的黑暗物体
开关点几乎不受物体颜色和表面性质的影响
检测距离可无级调校，检测距离控制（5圈）
可选择配备时间继电器（TOFF=0…100ms）
|
 |
| |
|
 |

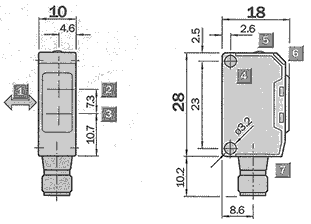

1 安装孔M3，φ3.2mm
2 被测物料的标准方向
3 接收器光轴中心
4 发射器光轴中心
5 M8插头，3/4针或连接电缆
6 绿色LED指示灯；受光及运行备用>1.1且<1.0
7 橙色LED指示灯；有源开关输出
8 检测距离控制（5圈）
9 亮通/暗通旋转开关：L=亮通，D=暗通
10 OFD，选择开关（270°）关闭延迟
TOFF；t=0s(OFF)…0.1S |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
1)反射率为90%的物体（按照DIN5033标准白色）
2)见特征曲线
3)TA=+25℃时的平均使用寿命为100,000小时
4)限制值
5)必须在VS容许误差范围内
6)无负载
7)可调校
8)L=亮通，D=暗通
9)+VS=亮通，0V=暗通
|
10)带阻抗负载
11)亮/暗比例1:1
12)0℃以下不可弯曲
13)额定电压50VDC
14)A=VS极性倒接保护
B=输入和输出极性倒接保护
C=抵抗脉冲干扰
D=输出过电流和短路保护
15)黑色=6%反射率
灰色=18%反射率
白色=90%反射率 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

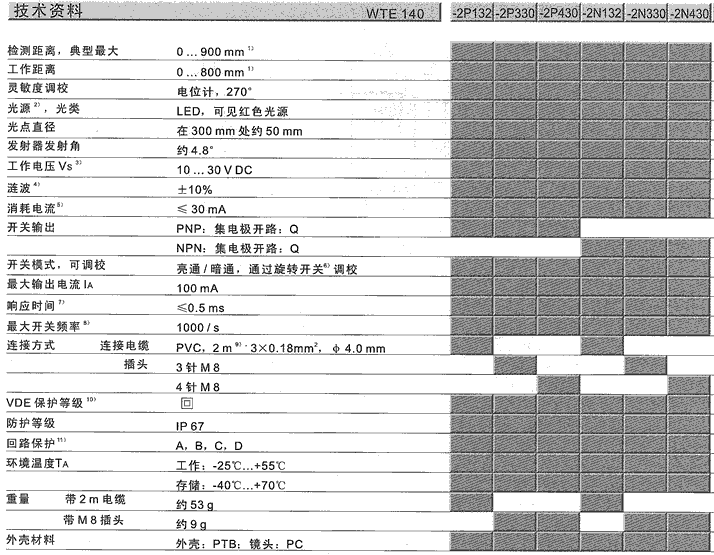

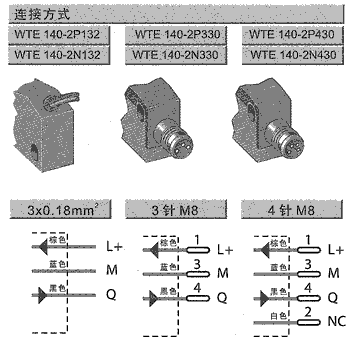

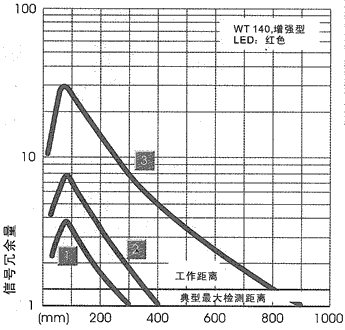

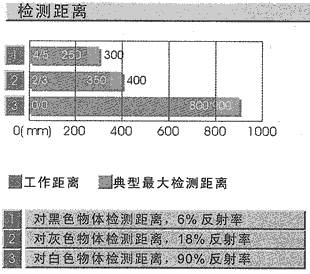

WTE140-2漫反射式光电开关，增强型，红色光源，DC电源
增强型漫反射式光电开关适合标准应用场合
开关点可调校
可选择3针或4针M8插头
LED指示灯可显示运行备用
|
 |
| |
|
 |

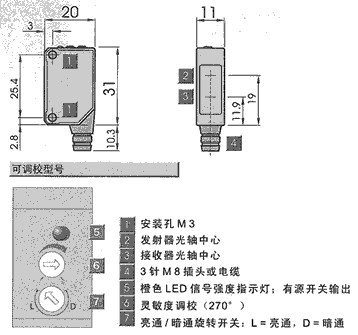

1 安装孔M3，φ3.2mm
2 接收器光轴中心
3 发射器光轴中心
4 M8插头，3/4针或连接电缆
5 绿色LED指示灯；受光及
信号冗余量>1.1且<1.0
信号冗余量>1.1且<1.0
6 橙色LED指示灯；有源开关输出
7 灵敏度可调校（270°）
8 亮通/暗通旋转开关：L=亮通，D=暗通 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
1) 反射率为90%的物体（按照DIN5033标准白色）
2) TA=+25℃时的平均使用寿命为100,000小时
3) 限制值
4) 必须在VS容许误差范围内
5) 无负载
6) L=亮通，D=暗通
7) 带阻抗负载
|
8) 亮/暗比例1:1
9) 0℃以下不可弯曲
10) 额定电压50VDC
11) A=VS极性倒接保护
B=输入和输出极性倒接保护
C=抵抗脉冲干扰
D=输出过电流和短路保护 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

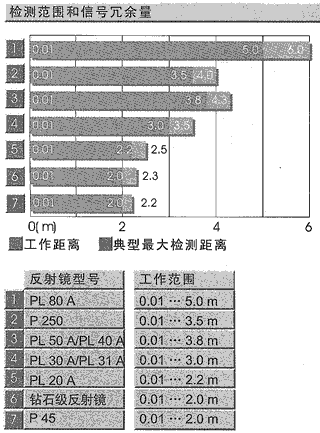

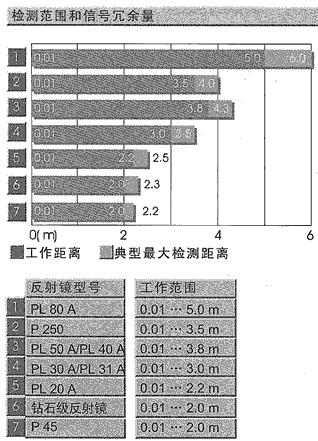

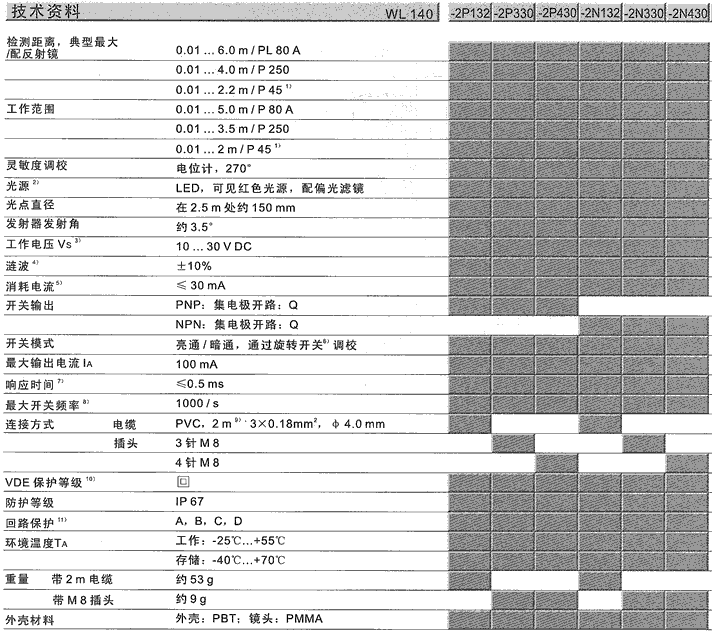

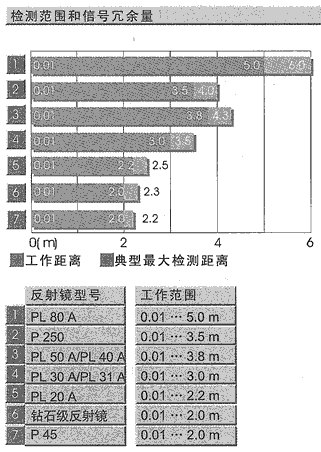

WL140-2镜反射式光电开关，红色光源，DC电源
配有偏光滤镜，因而对发光物体表面也能实现可靠的检测
也适用于“钻石等级”反射镜
灵敏度可调校
LED指示灯可显示运行备用
|
 |
| |
|
 |

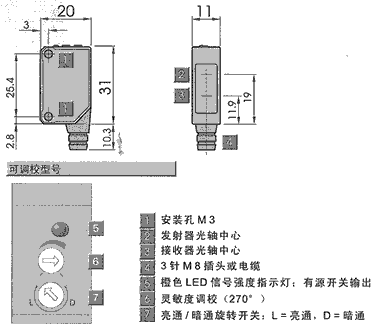

1 安装孔M3，φ3.2mm
2 接收器光轴中心
3 发射器光轴中心
4M8插头，3/4针或连接电缆
5 绿色LED指示灯；受光及
运行备用>1.1且<1.0
运行备用>1.1且<1.0
6 橙色LED指示灯；有源开关输出
7 灵敏度可调校（270°）
8 亮通/暗通旋转开关：L=亮通，D=暗通 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
1) 随机提供P45
2) TU=+25℃时的平均使用寿命为100,000小时
3) 限制值
4) 必须在VS容许误差范围内
5) 无负载
6) L=亮通，D=暗通
|
7) 带阻抗负载
8) 亮/暗比例1:1
9) 0℃以下不可弯曲
10) 额定电压50VDC
11) A=VS极性倒接保护
B=输入和输出极性倒接保护
C=抵抗脉冲干扰
D=输出过电流和短路保护 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

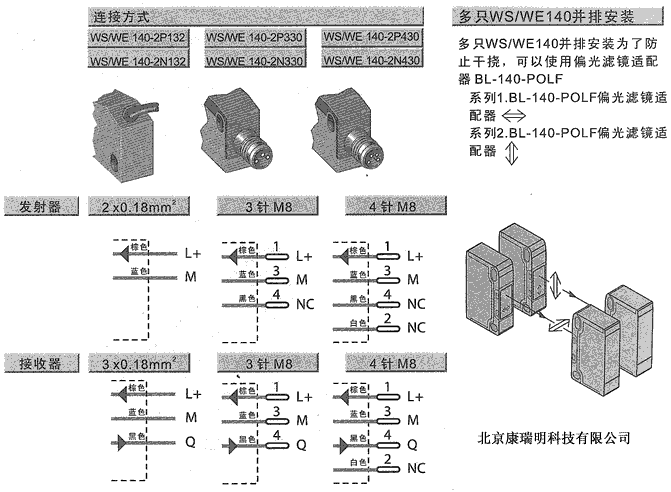

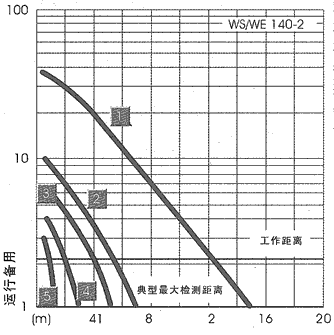

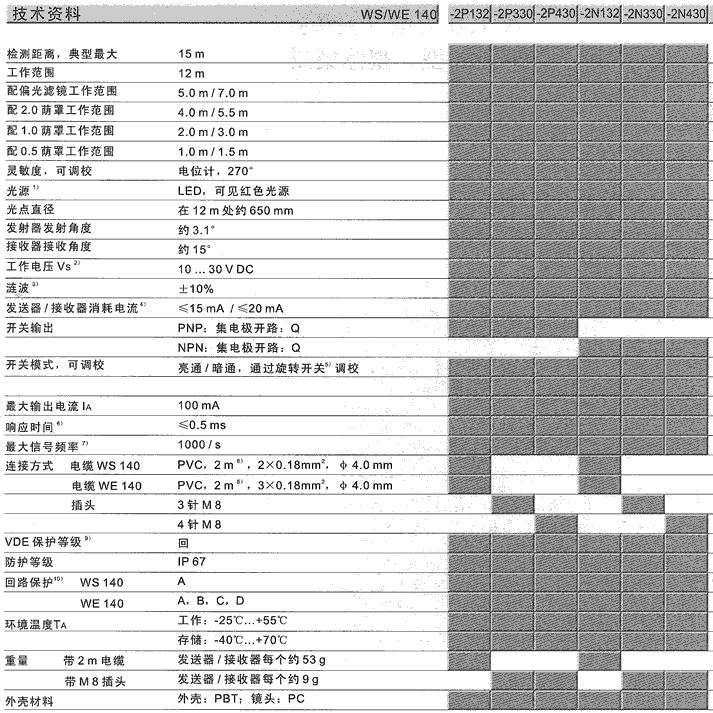

WS/WE140-2对射式光电开关，红色光源，DC电源
配有偏光滤光镜端部适配器（附件），
因而当WS/WE140-2成对安装时，不会产生相互干扰
开槽荫罩用于检测细小部分或者定位工作
灵敏度可调校
LED指示灯显示运行备用
|
 |
| |
|
 |
1 安装孔M3，φ3.2mm
2 WS140发射器光轴中心
WE140接收器光轴中心
3 M8插头，3/4针或连接电缆
4 绿色LED指示灯；受光及
运行备用>1.1（WE140）且<1.0
5 橙色LED指示灯；有源开关输出
6 灵敏度可调校（270°）
7 亮通/暗通旋转开关：L=亮通，D=暗通
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
1) TU=+25℃时的平均使用寿命100,000小时
2) 限制值
3) 必须在VS容许误差范围内
4) 无负载
5) L=亮通，D=暗通
6) 带阻抗负载
7) 亮/暗比例1:1
|
8) 0℃以下不可弯曲
9) 额定电压50VDC
10) A=VS极性倒接保护
B=输入和输出极性倒接保护
C=抵抗脉冲干扰
D=输出过电流和短路保护
11) 订货号包括发送器和接收器 |
|
|
| |
|
|
| |
|
|
| |
|
|
|
|
| |
| |
| |
|
|
| |

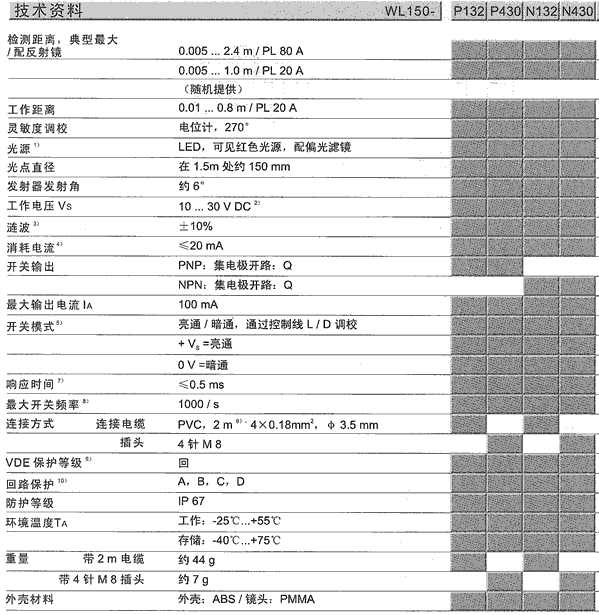

W150光电开关系列：迷你外型、整体集成
W150系列及其范围：
WS/WE150对射式光电开关：4.4m,附件：挡光板
WL150镜反射式光电开关：2.4m(PL80A),配偏光滤镜
WL150镜反射式光电开关，带灵敏度调校：0.7m,特别适合检测透明物体，例如玻璃和薄膜
WT150漫反射式光电开关，增强型：检测距离=250mm(90%反射率)，适合标准检测工作，带背景遮蔽功能的漫反射式光电开关：检测距离=100mm, 可调校，即使在有背景干扰的情况下仍能可靠地检测，另外还具备以下标准配置：可调校电位计、IP67，VS=10…30VDC,PNP或NPN开关输出，M8插头或电缆…
此外，LED发射的可见红光简化了控制。
W150光电开关可不受限制地提供系统数据和标准光电开关的功能，它的一大优势在于具有广泛的检测范围。当狭小的空间难以完成设备安装时，W150设备始终是用户的正确选择。
因此，W150尤其在下述典型领域里得到成功应用：
电子元件和印刷电路制作
包装和图形艺术行业
装配和搬运技术领域
特殊机械工程任务 |
|
| |
|
|
| |
 |
|
 |

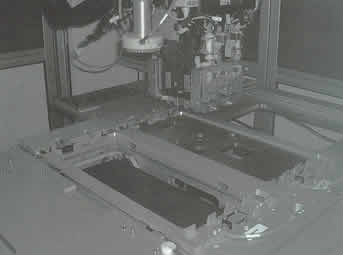

带背景遮蔽功能的WT150漫反射式光电开关在无尘室内透过玻璃检测晶圆匣。 |
|
较小的外形，较强大的性能：WT150迷你型漫反射式光电开关在监控自动化电子产品制造过程中的印刷电路板。 |
| |
|
|
 |
|
 |

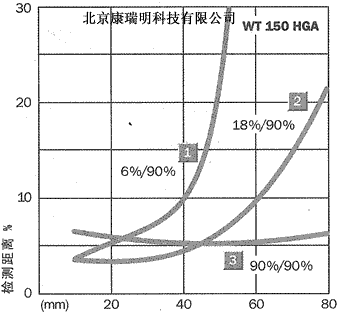

带背景遮蔽（HGA）功能的WT150漫反射式光电开关在可靠地检测一台输送器上的面包类食品。甚至在很短的距离内，也能区分食品和输送系统。 |
|
在生产过程中，电子元件被薄如晶片的透明薄膜包覆。带有灵敏度调校功能的WT150漫反射式光电开关在可靠地检测薄膜。 |
|
|
| |
|
|
| |
|
|
| |

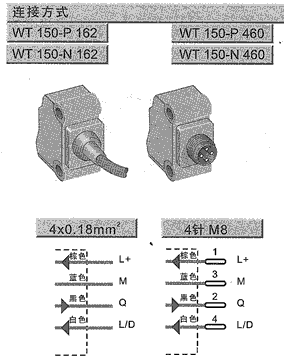

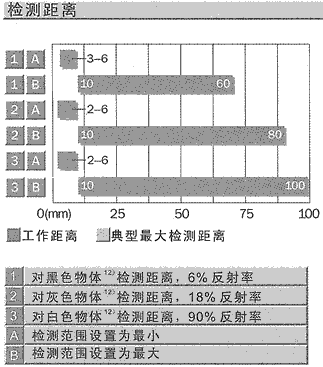

WT150漫反射式光电开关，背景遮蔽，红色光源，DC电源
带背景遮蔽功能（BGS），因而能够可靠地检测置于明亮背景前面的黑暗物体
可靠的检测几乎不受物体颜色和表面性质的影响
检测距离可无级调校，检测距离控制（5圈）
|
 |
| |
|
 |

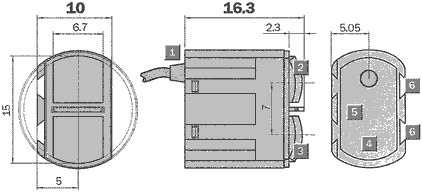

1 被测物料的标准方向
2 接收器光轴中心
3 发射器光轴中心

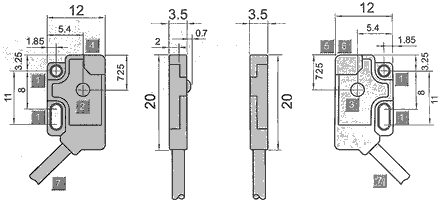

4 安装孔φ3.2mm
5 检测距离控制（5圈）
6 红色LED指示灯；受光≥开关阈值
7 4针M8插头或连接电缆 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
 |
1) 反射率为90%的物体（按照DIN5033标准白色）
2) TA=+25℃时的平均使用寿命为100,000小时
3) 限制值
4) 必须在VS容许误差范围内
5) 无负载
6) 控制线开路：NPN：亮通 PNP：暗通
7) 带阻抗负载
8) 亮/暗比例1:1
9) 0℃以下不可弯曲
10) 额定电压50VDC
11) A=VS极性倒接保护
B=输入和输出极性倒接保护
C=抵抗脉冲干扰
D=输出过电流和短路保护
12) 黑色=6%反射率
灰色=18%反射率
白色=90%反射率 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

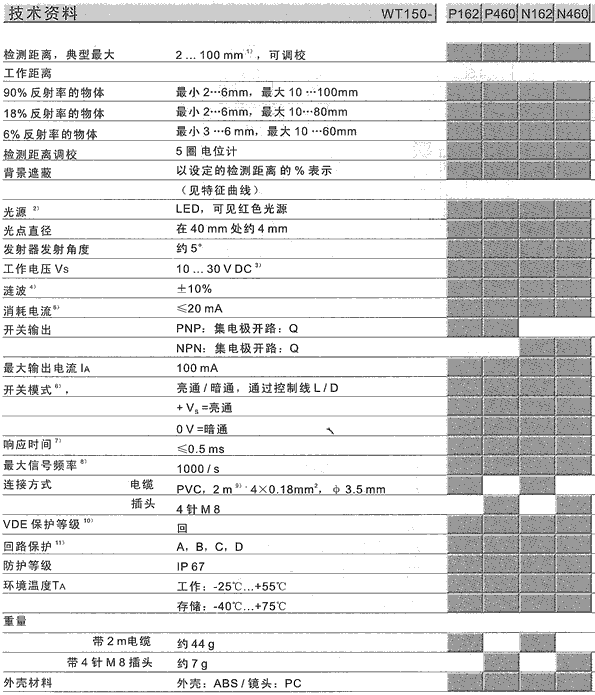

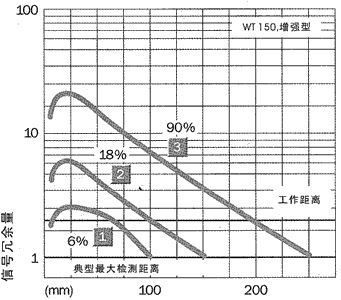

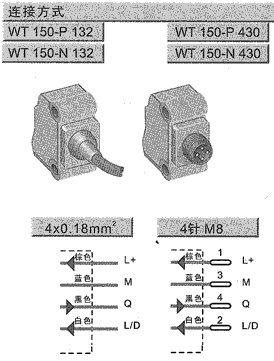

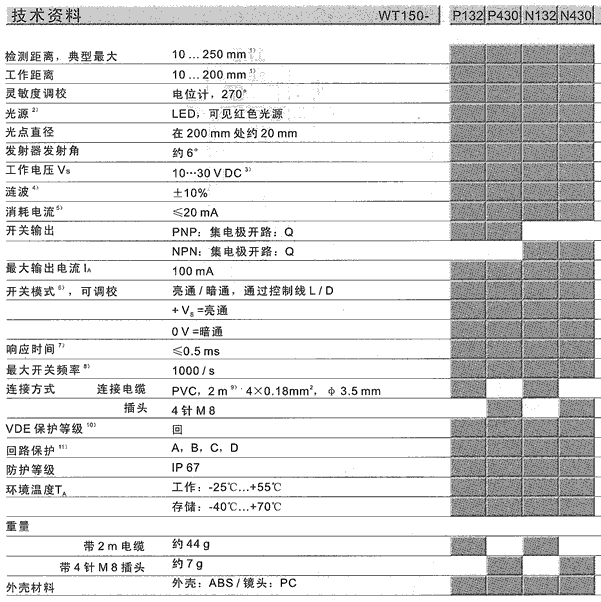

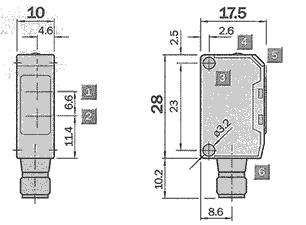

WT150漫反射式光电开关，增强型，红色光源，DC电源
增强型光电传感器
可作光电开关标准应用
可作简单色标检测
可见光LED（红色）以及细小的光点
|
 |
| |
|
 |

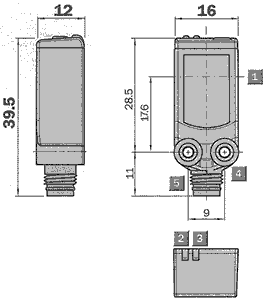

1 接收器光轴中心
2 发射器光轴中心
3 安装孔φ3.2mm
4 灵敏度调校：270°
5 红色LED指示灯；受光≥开关阈值
6 4针M8插头或连接电缆 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
 |
1) 反射率为90%的物体（按照DIN5033标准白色）
2) TA=+25℃时的平均使用寿命100,000小时
3) 限制值
4) 必须在VS容许误差范围内
5) 无负载
6) 控制线开路：NPN：亮通 PNP：暗通
7) 带阻抗负载
8) 亮/暗比例1:1
9) 0℃以下不可弯曲
10) 额定电压50VDC
11) A=VS极性倒接保护
B=输入和输出极性倒接保护
C=抵抗脉冲干扰
D=输出过电流和短路保护 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

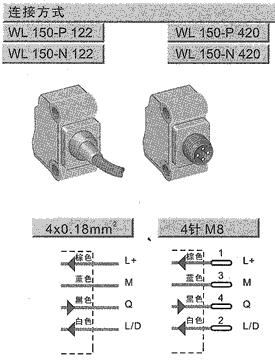

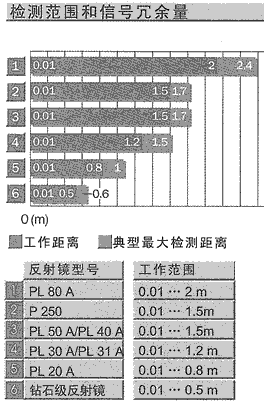

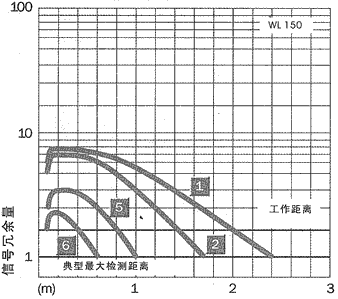

WL150镜反射式光电开关，红色光源，DC电源
配有偏光滤镜，因而对发光物体表面也能实现可靠的检测
也适用于“钻石等级”反射镜
灵敏度可调校
|
 |
| |
|
 |
1 接收器光轴中心
2 发射器光轴中心
3 安装孔φ3.2mm
4 灵敏度调校：270°
5 红色LED指示灯；受光≥开关阈值
6 4针M8插头或连接电缆 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
 |
1) TA=+25℃时的平均使用寿命100,000小时
2) 限制值
3) 必须在VS容许误差范围内
4) 无负载
5) 控制线开路：NPN：亮通 PNP：暗通
6) 带阻抗负载
7) 亮/暗比例1:1
8) 0℃以下不可弯曲
9) 额定电压50VDC
10) A=VS极性倒接保护
B=输入和输出极性倒接保护
C=抵抗脉冲干扰
D=输出过电流和短路保护 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

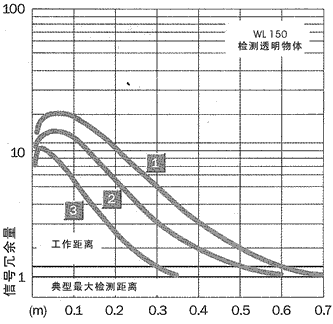

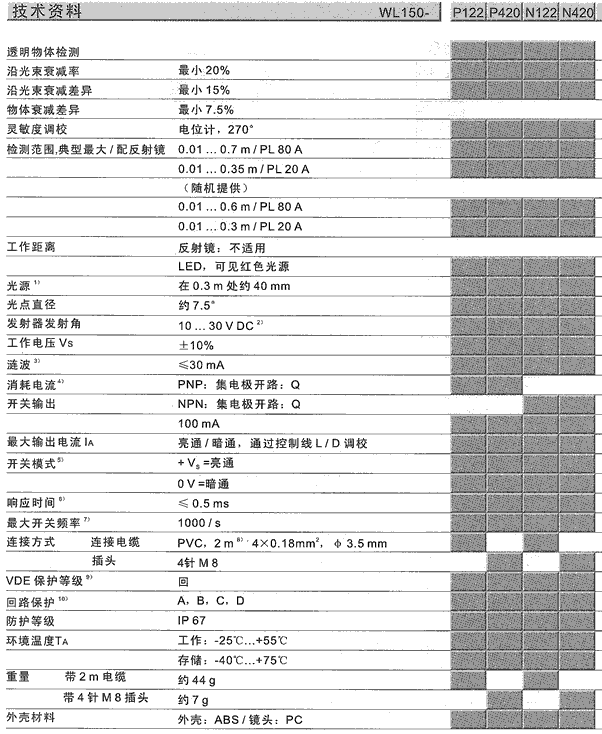

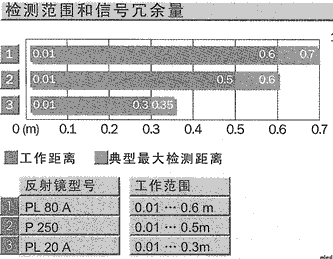

WL150镜反射式光电开关，用于透明物体，红色光源，DC电源
是检测玻璃和透明物体的理想选择
检测可靠，较小衰减率20%，较小透射性变化15%
灵敏度可调校
|
 |
| |
|
 |
1 接收器光轴中心
2 发射器光轴中心
3 安装孔φ3.2mm
4 灵敏度调校：270°
5 红色LED指示灯；受光≥开关阈值
6 4针M8插头或连接电缆 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
 |
1) TA=+25℃时的平均使用寿命100,000小时
2) 限制值
3) 必须在VS容许误差范围内
4) 无负载
5) 控制线开路：NPN：亮通 PNP：暗通
6) 带阻抗负载
7) 亮/暗比例1:1
8) 0℃以下不可弯曲
9) 额定电压50VDC
10) A=VS极性倒接保护
B=输入和输出极性倒接保护
C=抵抗脉冲干扰
D=输出过电流和短路保护 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
 |

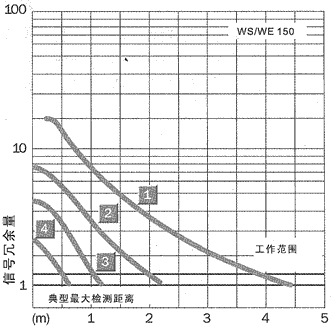

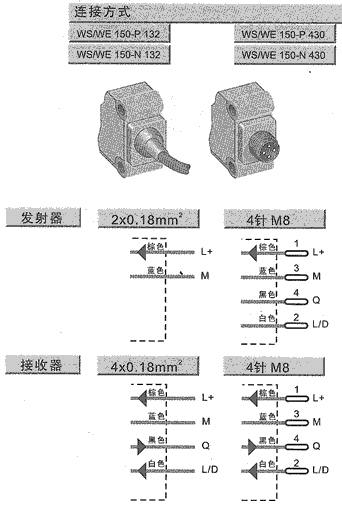

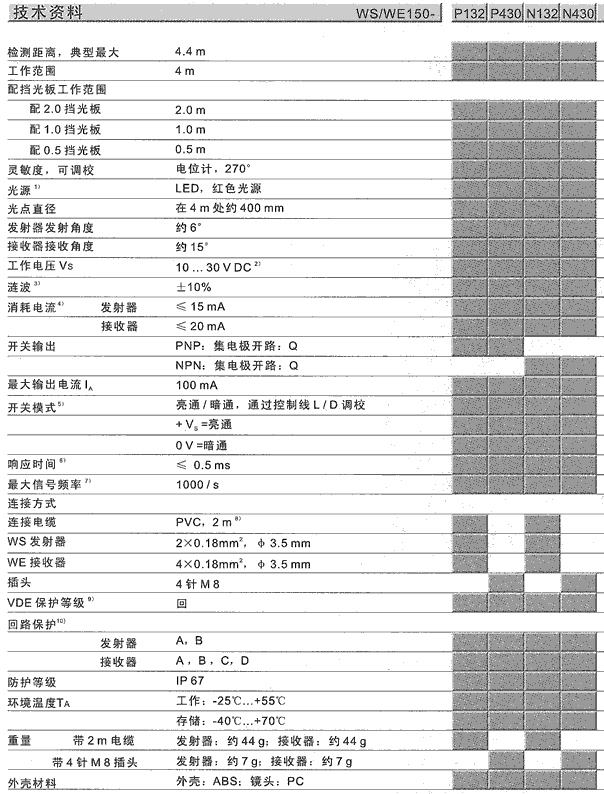

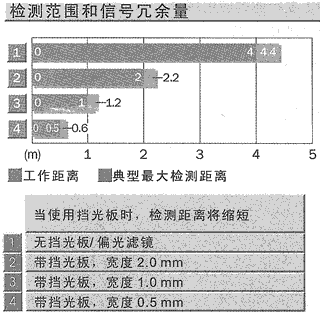

1) TA=+25℃时的平均使用寿命100,000小时
2) 限制值
3) 必须在VS容许误差范围内
4) 无负载
5) 控制线开路：NPN：亮通 PNP：暗通
6) 带阻抗负载
7) 亮/暗比例1:1
8) 0℃以下不可弯曲
9) 额定电压50VDC
10) A=VS极性倒接保护
B=输入和输出极性倒接保护
C=抵抗脉冲干扰
D=输出过电流和短路保护
11) 号包括发射器和接收器 |
|
|
| |
|
|
| |
|
|
| |
|
|
|
|
| |
|
|
