距离测量与物体检测传感器:	WTA24 DME/DT DT200	DME3000 DME5000 Profiler

WTA24距离检测器
WTA24：集距离测量与物体检测于一体

非接触式的距离测量和物体检测-WTA24漫反射式光电开关包含了这两种功能。此传感器有三种型号，检测距离从100mm到3000mm。该系列开关采用三角测量原理来检测物体的存在以及物体的位置。物体的存在是通过2个开关信号输出的；连续的距离值则可由模拟量输出处理。

WTA24具有细小的金属外壳，可以抵抗冲击、震动以及其它的干扰。这些特性以及其它的特性使这款开关具有广泛的用途，如：外形检测、线圈直径检测、仓库定位中的料位监控以及结合两个开关输出的上限/下限调整。


在圆形横切锯上，当木材自动前进时，其宽度就能不断地被测量确保加工精确度。 WTA24传感器在此应用中充分地展示了其可靠性		在圆形横切锯上，当木材自动前进时，其宽度就能不断地被测量。		在连续的轮胎生产过程中，精确地控制卷材的张力。WTA24保证供应环进料均匀

WTA24慢反射式光电开关，模拟量输出

■模拟量输出+2个开关信号输出
■高分辨率
■通过简单的自学习调整开关输出
■细小的外壳
■不受周围环境光源影响



	1．被检测物体的标准移动方向 2．输出Q2功能指示灯 3．对位瞄准点 4．输出Q1功能指示灯 5．发射器光轴中心 6．接收器光轴中心 7．M5螺纹安装孔，6mm深 8．M5螺纹安装孔 9．可旋转的插头 10．“自学习”编程按钮 11．“自学习”功能指示灯 12．“Q1和Q2”选择调整 13．“Q和Q”选择调整

附件
电缆插头
安装支架
冷却板
天气防护罩

调整指示

开关输出的编程
1 将“Q1/Q2”选择开关按钮转到编程的位置
将“Q1/Q2”转换到期望的输出模式
将物体放在期望的检测距离处
3 按下“自学习”按钮，”OK”指示灯点亮，表示已将自学习值存到记忆体中
4 重复步骤1/2/3，自学习第二个开关输出
5 WT24就可以使用了

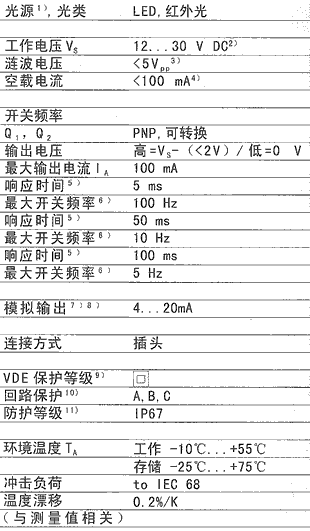

	1） TA=+25℃时的使用寿命为100，000小时 2）限制值 3）不可以超过或低于Vs容许误差值 4）无负载 5）阻抗负载下的信号传输时间 6）物体50：50 7）捕获范围3或21mA 8） R=0…500Ω 9）参考电压50VDC 10）A=Vs极性倒接保护 B=输出Q和Q短路保护 C=抵抗脉冲干扰

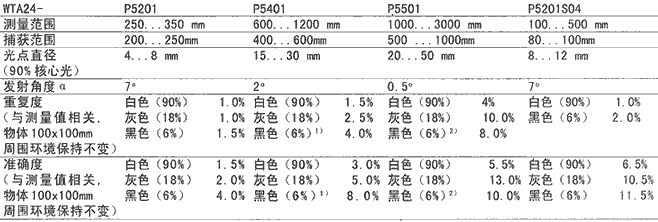

测量范围，重复度和准确度

1）达1000mm
2）达2000mm


	订货资料

DME/DT距离测量器/检测器
DME300/DT200/DME5000
非接触式精确距离检测

在物流系统中，DME距离测量器是对易损耗的（如“旋转编码器）控制组件的一个完美替代品。它可对堆垛机、起重机、吊车或其它自动导航车系统进行精确定位。

2级发射激光为可见红光，方便对位和安装。通过测量器面板的编程按钮、8位LED数字显示和便于使用的用户操作菜单，可快速简单地进行调整，以适应不同的自动化工作。

此系列有三个型号供选择。
DT200的测量距离2m;
DME2000的测量距离达130m;如使用成漫反射模式（即不需要反射镜）的检测距离可达2m。DME3000具有500m的检测范围；使用成漫反射模式可达10m。DME5000检测距离可达150m.

测量值的外部处理可通过串联界面完成；可以接到Profibus,并且DME可通过SSI界面连接到仓库控制系统中。


使用DME监控起重机；当起重机运行到较短设定距离时，距离测量器触发紧急停止功能		无磨损、精确、灵活：DME3000传感器以mm级的精度对轨道运行小车进行定位；不再需要机械式开关，新的控制点位置可以被快速设定		使用DME3000距离测量器进行堆垛机的定位


DME处理信息：从卷材的直径可确定其重量		DME距离测量器使用于检测钻孔，作为检查及质量控制的一部分

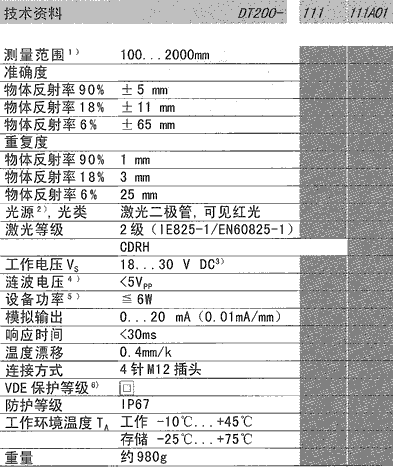

DT200距离测量器

■物体精确测量
■模拟量输出
■使用可见红光，调节简单
■对眼睛安全的2级激光

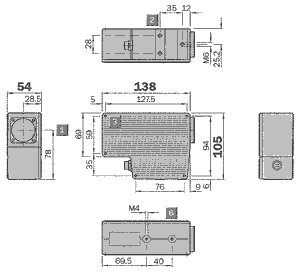

	1 光轴中心 2 M6螺纹安装孔，10mm深 3 M4螺纹安装孔，14mm深（只有这面有） 4 M4螺纹安装孔，6mm深

附件
电缆插头
安装支架
连接支架
特别附件
防尘罩
冷却板



	1）测量距离过近，低于测量范围时，电流值<0.1mA。测量距离过远，超出测量范围时，电流值不确定。（例如：在有足够反射率的情况下，扫描距离3m时，电流值约10mA. 2) TA=+25℃时的使用寿命为50，000小时 3）极限值，反极性保护 4）不可以超过或低于V。容许误差值 5）无负载 6）参考电压50 V DC


	订货资料

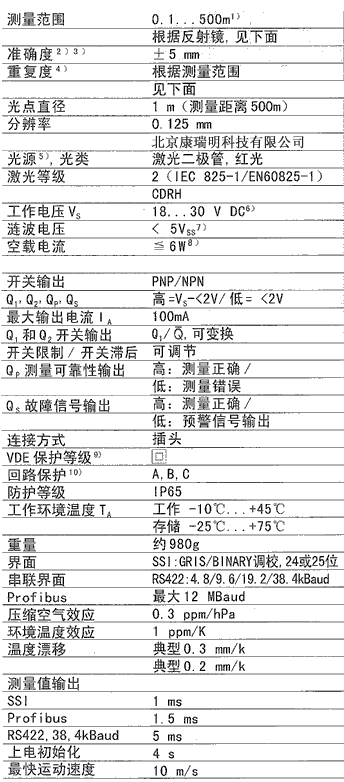

DME3000-1距离测量器

■采用时间测量原理，达到高测量准确度和重复度
■使用可见红光，安装简单
■自由设定参数，易于处理
-两个开关输出
-预警信号输出
-检测可靠性输出
■RS232串联界面和SSI界面
■Profibus
■Interbus,Devicenet通路

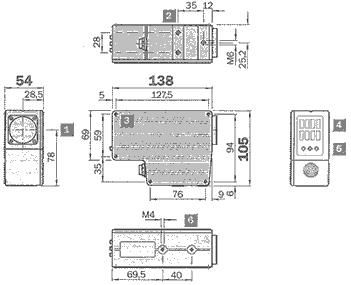

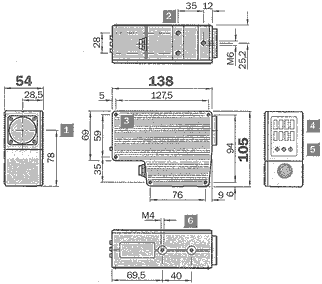

	1 光轴中心 2 M6螺纹安装孔，10mm深 3 M4螺纹安装孔，14mm深（只有这面有） 4 8位字母数字信号指示面板 5 编程按钮 6 M4螺纹安装孔，6mm深

附件
电缆插头
安装支架
连接支架
反射镜
特别附件
防尘罩
冷却板
远距定位仪

1)与物体前边缘相关
2)环境温度23℃，977hPA较少开关时间30分钟
3)建议使用25000小时后重新调整
4)环境条件温度不变，较少开关时间30分钟
5)TA=+25℃时的使用寿命为100，000小时
6)限制值

7)不可以超过或低于V。容许误差值
8)无负载
9)参考电压50 V DC
10）A=Vs极性倒接保护
B=输出Q短路保护
C=抵抗脉冲干扰

检测范围


	订货资料

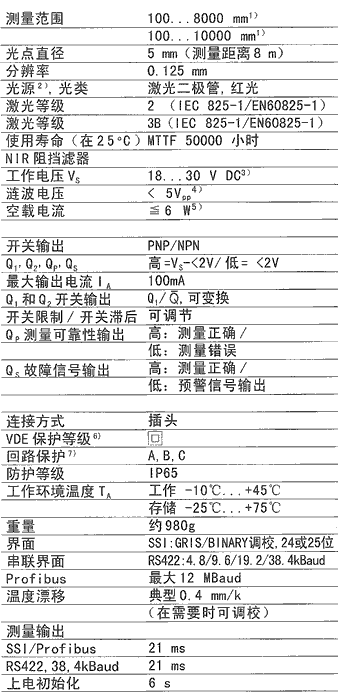

DME3000-2距离测量器

■采用时间测量原理，达到高测量准确度和重复度
■使用可见红光，安装简单
■自由设定参数，易于处理
-两个开关输出
-预警信号输出
-检测可靠性输出
■RS232串联界面和SSI界面
■Profibus
■Interbus,Devicenet总线转换器



	1　光轴中心 2　M6螺纹安装孔，10mm深 3　M4螺纹安装孔，14mm深（只有这面有） 4　8位字母数字信号指示面板 5　编程按钮 6　M4螺纹安装孔，6mm深

附件
电缆插头
安装支架
连接支架
反射镜
特别附件
防尘罩
冷却板
远距定位仪



	1）与物体前边缘相关 2）A=+25℃时的使用寿命为500，000小时 3）限制值 4）不可以超过或低于Vs容许误差值 5）无负载 6）参考电压50 V DC 7）A=Vs极性倒接保护 B=输出Q短路保护 C=抵抗脉冲干扰 8）境温度不变较少开关时间30分钟 9）境温度23℃，977hPA较少开关时间30分钟 10）建议使用25000小时后重新调整

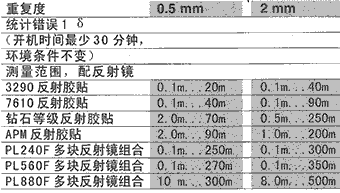

重复度和准确度是测量距离的一个功能


	订货资料

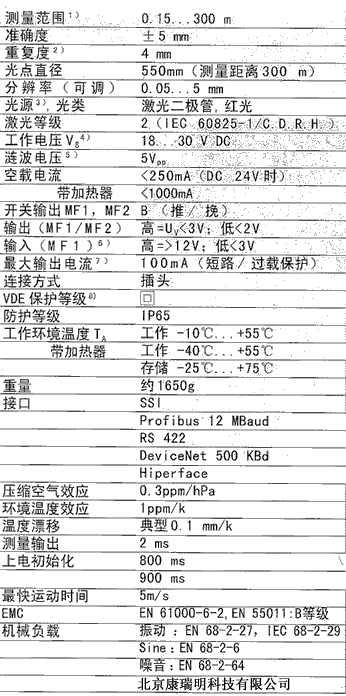

DME5000距离测量器

■快速的定位过程：快速的测量时间
■启动调试只需要很少的工作量：较高的准确度和重复度
■基本启动操作：带灯光的LCD显示屏
■容易安装、对准：带弹簧的瞄准支架/可见的红色光源

附件
电缆插头
安装支架

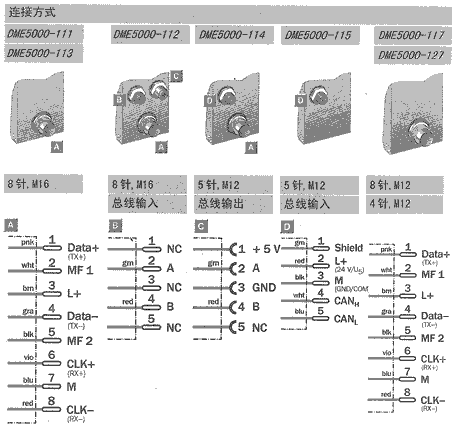

DME5000-1

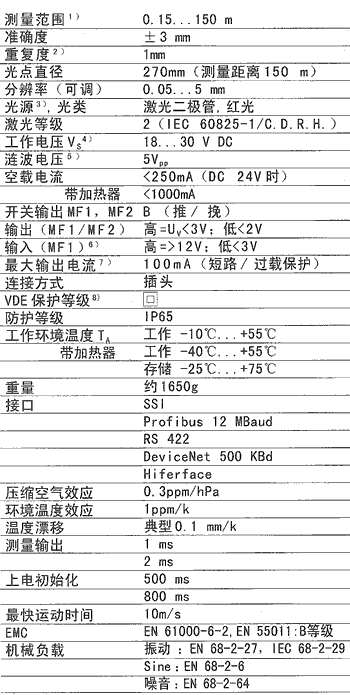

1）通过钻石等级的反射胶贴进行距离测量
2）静态错误，环境温度恒温，较快预热时间：10分钟
3） TA=+25℃时的使用寿命为50，000小时
4）限制值

5）不可以超过或低于Vs容许误差值
6）无反响极性保护
7） Max.100Nf/20mh
8）参考电压32 V DC


	订货资料

DME5000距离测量器

附件
电缆插头
安装支架

DME5000-2

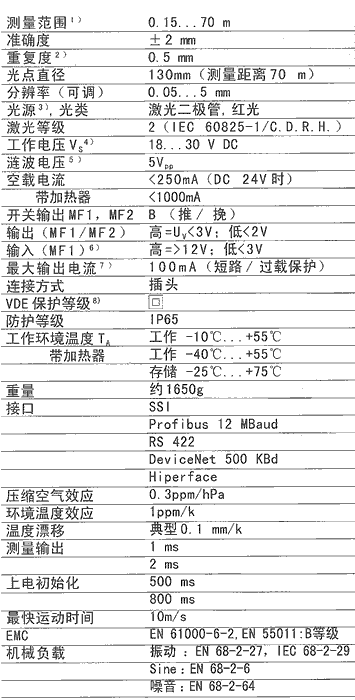

1）通过钻石等级的反射胶贴进行距离测量
2）静态错误，环境温度恒温，较快预热时间：10分钟
3）TA=+25℃时的使用寿命为50，000小时
4）限制值

5）不可以超过或低于Vs容许误差值
6）无反响极性保护
7）Max.100Nf/20mh
8）参考电压32 V DC


	订货资料

DME5000距离测量器

■快速的定位过程：快速的测量时间
■启动调试只需要很少的工作量：较高的准确度和重复度
■基本启动操作：带灯光的LCD显示屏
■容易安装、对准：带弹簧的/可见的红色光源

附件
电缆插头
安装支架

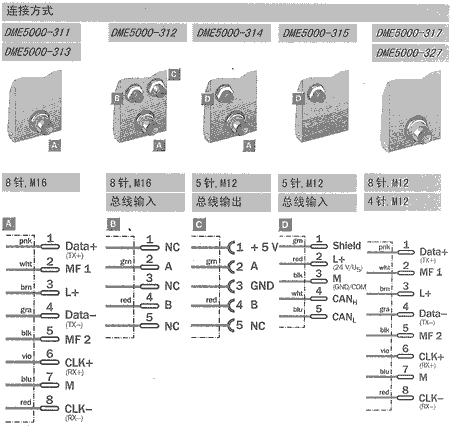

DME5000-3

1）通过钻石等级的反射胶贴进行距离测量
2）静态错误，环境温度恒温，较快预热时间：10分钟
3）TA=+25℃时的使用寿命为50，000小时
4）限制值

5）不可以超过或低于Vs容许误差值
6）无反响极性保护
7）Max.100Nf/20mh
8）参考电压32 V DC


	订货资料

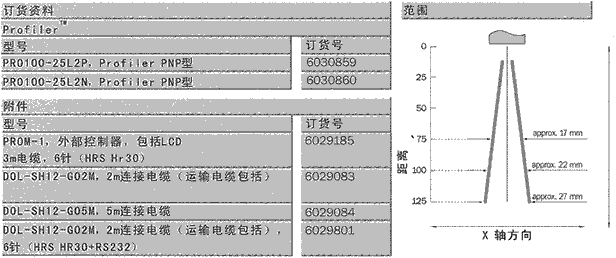

Profiler

PR0100 Profiler是基于光学三角测量原理的传感器，可以获得被测物体的表面结构，基于在接收单元上激光光线的反射，根据可选择的测量模式，可以决定关于表面的不同信息。

Profiler用于一系列的工业中，尤其用于以下行业：

■质量控制
■鉴别和区分被检测物体
■过程控制（例如：定位）


顶点模式：检测到物体较高点的距离		底部模式：检测到物体较低点的距离

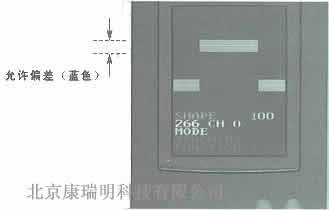

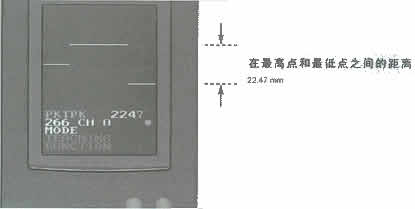

顶点模式：检测物体较高高度差异点和较底点		外形模式：比较被检测物体与应有外形的匹配性

Profler

■用线性传感器进行轮廓测量
■创新技术：32mm激光线
■单独设备
■简单，快速输入：
-完整显示
-自学习功能
■3个开关量和1个模拟量输出

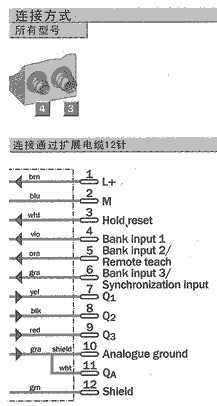

	1 光轴，发射端 2 光轴，接受端 3 主连接头12针（HRS HR30） 4 控制单元连接头6针（HRS HR30）（请见附件) 5 测量的参考面 6 安装孔，4.2mm 7 LCD显示 8 开关输出显示2（橘红色） 9 “激光打开”LED（绿色） 10 控制元件

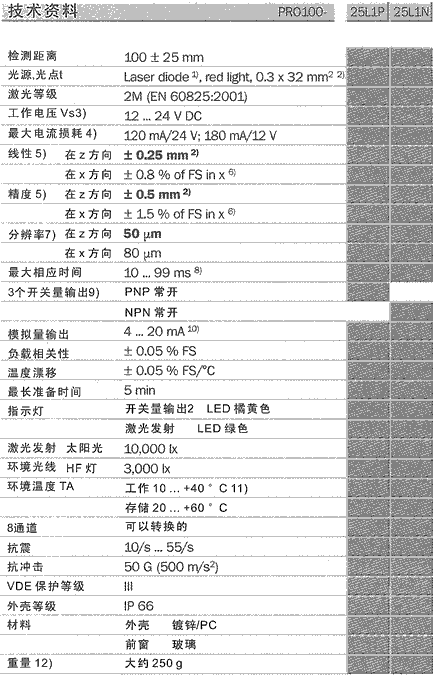

	1)波长=650nm,较大输出1mW(孔径7mm) 2)对于满量程在Z方向=100mm±25mm 3)5%，+10% 4)包括模拟输出电流 5)测量的物体：带缺陷设定的白色陶瓷 6)Fsinx=满量程在X方向：决定于距离。根据视觉范围E.g.=at 100mm=22mm 7)测量的物体t:带缺陷设定的测量范围的中心的白色陶瓷 8)决定于选择的设定触发模式：6…50.5ms 9)较大30V/100MA（残余电压：较大1.8V) 10)24mAfor out of range 11)无凝霜 12)包括扩展电缆
