DMH：二维式多功能传感器-适用于高度检测任务
DMH主要使用于自动化工业生产过程和测试程序，其系统相关的位置参数是由其轮廓信息产生的。二维高度信息可以由激光、光切法和一个1024点的接收器矩阵板收集的。可以监控物体的外形高度，检测填充高度，杂志记数以及检测物体的存在等。DMH在一个特定角度发射光线至被检测物体；因为发射器和接收器轴的角度固定，所有横过物体的高度变化都在接收器矩阵板上产生一个线形的侧面位移。反射回来的光线在接收器矩阵板上就形成了物体的高度轮廓。
DMH有两种型号：报纸或杂志计数器和高度计量器（有5种不同的内置软件模式供选择）。报纸或杂志计数器使用于印刷和包装行业，以计算交叠的物体。当DMH检测到传送带上的高度变化时，就输出记数脉冲。每秒较多可计250个物体，较小高度差仅为1.6mm。它正逐渐取代机械开关和其它传感器解决方案。
标准的高度计量器，有5种常见的应用解决方案已经存储在检测器内为软件程式，可通过检测上面的选择钮选择：
■自动检测区内较左与较右的高度差有无超标
■检测检测区内的第一个高点是否一样（从左边）
■外形轮廓检测
■填充高度监控
■边缘监控 |
|
| |
|
|
| |
 |
|
 |
|
 |
|
 |
用DMH高度检测器检测陶瓷片上的棱纹．实现瓷砖的全自动化定位 |
|
DMH报纸或杂志计数利用激光．三角测量原理和其次1024点接收器阵列板和光切面运算方法，保证快速，精确和低成本地进行报纸，杂志．包装材料和纸板箱的记数 |
|
DMH快速和精确地检测每个罐盖的位置 |
|
位置检测：DMH用于检测药片包装的外部轮廓．重叠的或位置不正确的包装被检测到 |
|
|
| |
|
|
| |
|
|
| |
DMH高度检测器
工作原理标准型DMH有5个不同的内置软件模式
|
|
| |
 |
|
DMH主要使用于自动化工业生产过程和测试程序，其高度信息是在系统中设定其他参数的基础。传感器的检测范围在42-62mm之间，适合直接检测细小物体或物体的一部分。下面的应用例子是DMH高度检测器在审查系统中运算高度信息：
■在纸带或塑料带的生产中，控制卷材的边缘
■传输带上元件的位置检测
■检测包装盒的内容物
■检测固定物料的填充高度
■直接在机器不断地监控产品的外形轮廓，如：糖果，食品、塑料盒和橡皮工业等。
尽管上面所列的例子其运算规则不太相同，但它们都是通过使用DMH高度检测器被处理的。此传感器包含内置软件程式，可通过选择钮选择，这使DMH快和易于适用，而无需特别编程。 |
|
|
| |
|
|
| |
高度检测工作原理

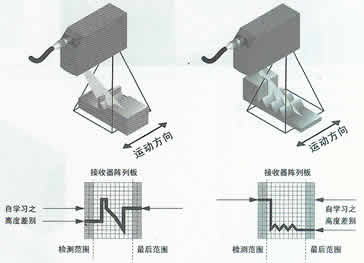

DMH采用2级激光并以一个确定角度发射一个激光光束到样品物体上。当激光击到物体后，就在接收器矩阵上形成一个等高线。这个等高线符合物体的高度轮廓根据所选择的模式，传感器传输一个4-20mA的模拟值。另外，每一个不同软件都有一个开关输出。填充高度检测有两个开关输出模式。 |
|
一个不同的软件的工作原理：设定检测/较后范围的运算 |
|
|
| |
|
|
| |
高度信息是通过“自学习”程序编程的。把参考物体置于DMH的发射光线下，通过按下传感器的按钮或外部自学习输入电缆开始自学习程序。在自学习过程中，接收器矩阵板上的光束影象被运算并作为参考值存储。传感器上的功能指示灯显示自学习程序的状态；然后，DMH上的程序选择扭设置到RUN或RUN DELAY位置，DMH就可以进入工作测量状态了。 |
|
| |
|
|
| |
不需要特殊的光源或软件
因为DMH本身可以产生光源，所以不需要其他独立的光源。DMH对周围光线的高屏蔽性意味着不需要在检测位置安装其他照明设施。DMH受到一个紧凑的金属外壳保护，防护等级为IP67，装配和操作简单，可提供一般标准光电开关的功能。亦不需要其它的硬件，例如：计算机-来运算物体轮廓线。 |
|
| |
|
|
| |
DMH报纸或杂志计数器
此报纸或杂志计数器是专门为交叠的物体计数而设计的。
一激光、三角测量原理和一个1024点接收器矩阵提供快捷、精确和低成本方法来进行报纸、杂志、包装材料和纸板箱等记数应用；这种传感器可以简单地代替机械开关或其他传感器的解决方案。 |
|
 |
|
|
| |
|
|
| |
报纸或杂志计数器以固定角度把发射光线发射到被检测物体上。光线一接触到阶层就在接收器阵列板上形成一个影象，这样保证精高度峰值被检测到，从而形成一个输出脉冲。报纸或杂志计数器内置有3个不同的软件供选择，可通过按下按钮进行。软件1和软件3主要用于交叠的物体记数，而软件2则用于监控物体的存在。
可检测的较小物体体厚度为1.6mm。对于阶层测试，软件被编成只能运算从左面进入检测区的第一个高低点差，从而避免当台阶轮廓前台变化时所产生的错误记数。
这种系统的一个好处是传输带上的物体高度波动不会影响其检测精度，仍保证有正确的记数。 |
|
| |
|
|
| |
|
|
| |
|
|
| |
DMH标准型
■无需附加的硬件
■操作简单
■屏蔽周围环境光线
■内置多个不同的工作模式
|
 |
| |
|
 |

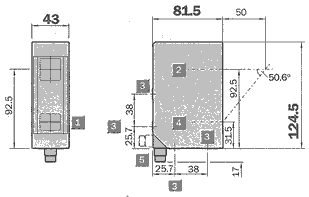

1 光线的发射窗口
2 接收器光轴
3 M6螺纹安装孔，8MM深
4 发射器光轴
5 8针，M12插头．可旋转90°
6 工作指示灯
7 输出指示灯
8 工作模式选择钮 |
|
|
|
| |
|
|
| |

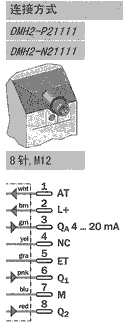

附件
电缆插头
安装支架 |
 |
|
|
| |
|
|
| |
 |
| |
| |
|
| |

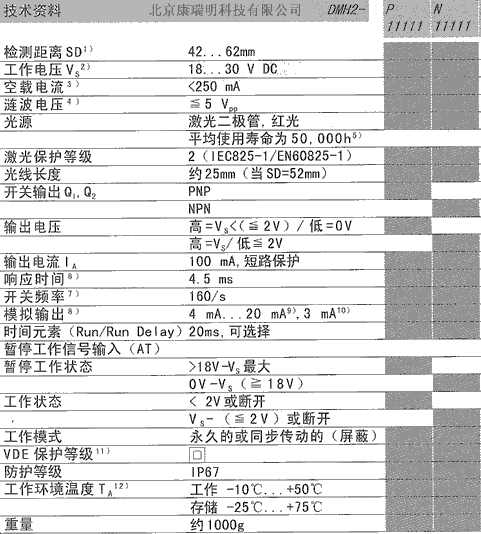

1）从前镜片
2）限制值，极性倒接保护
3）无负载
4）不可以超过或低于Vs容许误差值
5）TA=+25℃时的使用寿命
6）阻抗负载下的信号传输时间
7）亮/暗比例1：1，无时间延迟
8）于RL较大=700W
9）在测量范围内（使用模拟输出给模式定位，见表）
10）在测量范围内
11）参考电压50V DC
12）在0℃以下不可以弯曲 |
|
|
|
| |
|
|
| |

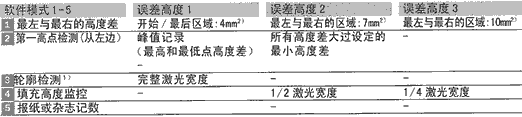

软件模式 |
|
| |
|
|
| |
 |
订货资料
 |
1） 此宽度通过＂容差度选择开关＂来选择
2） 当SD=52mm |
| |
 |
3） 模拟输出值：在测量范围内＂4mA-20mA,在量度范围内：3mA |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |

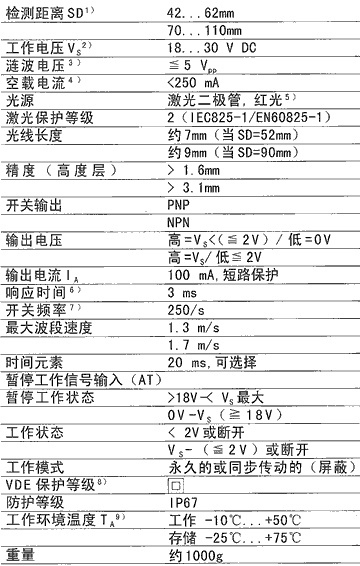

DMH报纸和杂志计数器
■即使传输带移动和晃动仍能可靠地记数
■即使报纸或杂志的运动停止后仍能记忆及准确地记数
|
 |
| |
|
 |

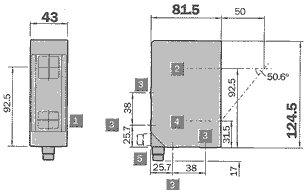

1)光线的发射窗口
