UC/UM超声波传感器
SICK公司生产的UV12，UM18和UM30系列超声波传感器，适用于检测透明物体，例如玻璃容器，液位高低等。并对异常恶劣的工作环境有好的可靠性，可高精度地侦测和测量到被测物体。
无论何种物体，侦侧和测量均能照常工作
对于普通的传感器而言，透明物体（例如：玻璃杯和胶片）的检测是一个难题；其原因在于（玻璃杯中装的）是带颜色而又清澈透明的液体。即使如此，也难不倒超声波传感器。因为几乎所以的物体均受声波影响，并且反射声波。
即使应用在侦侧物体表面的场合，声波也有其独特的优点
无论物体表面是粗糙还是光滑、无论是反射还是镜反射（即：反射光平行于入射光）、无论物体形状是规则还是不规则，超声波传感器均能正常工作。超声波传感器的性能既稳定又可靠，（其检测的准确率）几乎与物体的外形无关。
即使遇到色彩斑斓的情况，检测结果同样准确无误
即使遇到物体颜色十分奇特的情况，超声波传感器同样能准确识别。即使物体具有反射特性，同样也不能影响其检测结果。即使物体颜色发生改变，也并不需要重新调整超声波传感器。
即使工作环境异常恶劣，其性能也同样既安全有可靠
无论是尘埃和污物，还是水汽和喷雾，对其性能指标不会造成任何影响。即使遇到工作环境异常恶劣的场合，其性能指标所受影响也微乎其微。各种干扰均可被简单地“滤除掉”。即使遇到强光和苛刻的温度条件，也是如此。 |
|
| |
|
|
| |
 |
|
 |
|
 |
侦测：识别传送物体 |
|
监控：安装在筒仓或容器中，用于液体监控 |
|
调校：控制平板的弯曲度 |
|
|
| |
|
|
| |
 |
|
 |
|
 |
包装行业：用于包装箱的检测 |
|
卷曲状态：卷曲物的直径测量 |
|
识别：侦测双层或没有在纸 |
|
|
| |
|
|
| |
|
|
|
|
| |
| |
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
| |
| |
|
| |
1）参考：极限检测距离
2）输出短路保护
3）超声波换能器：聚氨脂泡沫塑料、玻璃纤维环氧树脂 |
|
|
|
| |
|
|
| |

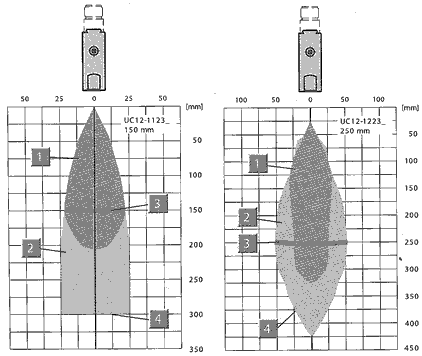

检测距离 |
| |
 |
| |
1.校准板10*10m㎡
2.管道直径10mm
3.工作检测距离
4.极限检测距离 |
|
| |
| |
订货资料 |
| |
 |
|
|
|
| |
|
|
|
|
| |
| |
| |
|
|
| |

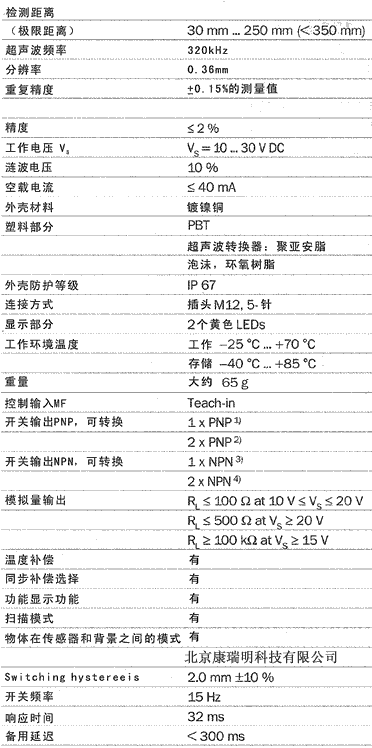

UM18
■不受被检测物体外形影响（包括金属薄片、玻璃和瓶子）
■同步和温度补偿
■对污垢、灰尘及雾气的影响不敏感，或者2个开关量输出（NPN/PNP）或者模拟量输出
■扫描模式和交流模式
|
 |
| |
|
1.紧固螺母，24mmA/f
2.连接插头M12
3.LED1(UM18-51112,UM18-51114,UM18-11116和UM18-11117)
4.LED2(UM18-51112,UM18-51114,UM18-11116和UM18-11117) |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
| |
| |
|
| |
1) L+2V, lmax=500mA,短路保护
2) L+2V，lmax=2x500mA,短路保护
3) M+2V,lmax=500mA,短路保护
4) M+2V,lmax=2x500mA,短路保护 |
|
|
|
| |
|
|
| |

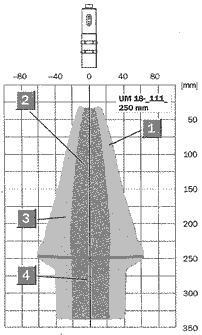

检测距离 |
| |
 |
| |
|
| |
| |
|
1.标准板500mm*500mm
2.管道直径10mm
3.工作检测距离
4.极限检测距离 |
订货资料
 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
UM18超声波双片重叠传感器
■箔、金属薄片及超精细波纹纸技术的双片重叠检测
■自动调整，无需自学习
■不受颜色影响
■即插即用
■由2路PNP输出信号分别对应双片重叠状态和无检测物状态
|
 |
| |
|
 |

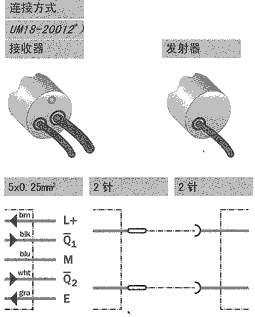

1 连接电缆2m(接收器)
2 连接电缆1.2 m，2芯发射器和接收器
3 双色LED指示灯，接收器
4 连接电缆1 m，2芯发射器和接收器
5 紧固螺母，宽24 m |
|
|
|
| |
|
|
| |
附件
电缆插头
安装支架 |

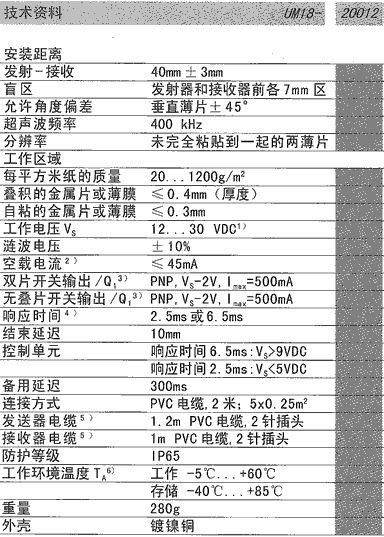

*）发射/接收对：
根据需要的独立部件，可分开求购 |
|
|
| |
|
|
| |
 |
| |
| |
|
| |
1）限制值
2）无负载
3）输出短路保护，开启；无开关延迟
4）如果控制线对着地放置，响应时间是2.5ms,控制线对L+，响应时间为6.5 ms
5）无极性接反保护 |
|
|
|
| |
|
|
| |
| 检测距离 |
| |
 |
| |

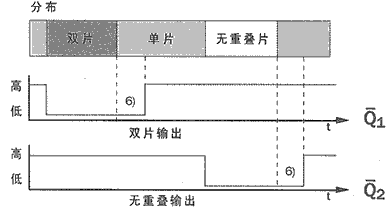

| 6）结束延迟 |
|
| |
| |
订货资料 |
| |
 |
|
|
|
| |
|
|
|
|
| |
| |
| |
|
|
| |
UM30超声波传感器
■采用时间测量原理，测量精度高
■不受被检测物体外形影响（包括薄膜、玻璃和瓶子）
■具自学习功能
■对污垢、灰尘及雾气的影响不敏感
■工作检测距离可达1,300毫米
■开关量或模拟量输出
|
 |
| |
|
 |
1 紧固螺母，宽36mm
2 连接插头M12
3 控制和显示面板
4 设置键2
5 设置键1
6 LED2
7 LED1 |
|
|
|
| |
|
|
| |
附件
电缆插头
安装支架 |
 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
1）限制值
2）无负载
3）输出短路保护
4）根据负载自动进行电压或电流输出方式的切换
电流输出4…20mA: RL≤500 Ω,Vs≥20V; RL≤100 Ω,Vs≥12V
电压输出0…10V：RL≥100kΩ; Vs＞15V |
5）仅适用于UM30- - - - -3：恢复时间32ms,遵循EMC EN 50 319
6）温度补偿-20…+50℃ |
|
|
| |
|
|
| |

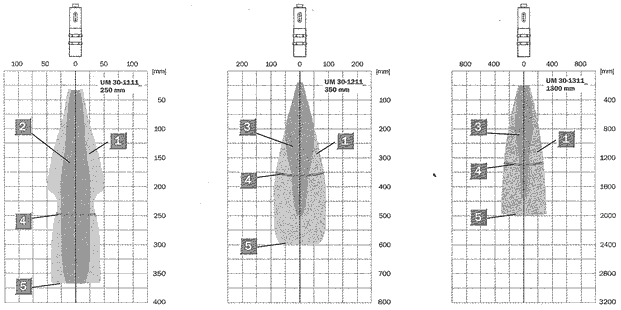

| 检测距离 |
| |
 |
| |
1.校准板500*500mm
2.管道直径10mm
3.管道直径27mm
4.工作检测距离
5.极限检测距离 |
|
| |
| |
订货资料 |
| |
 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |

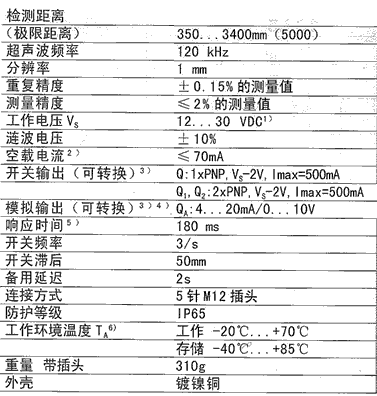

UM30超声波传感器
■采用时间测量原理，测量精度高
■不受被检测物体外形影响（包括薄膜、玻璃和瓶子）
■具自学习功能
■对污垢、灰尘及雾气的影响不敏感
■工作检测距离可达3,400毫米
■开关量或模拟量输出
|
 |
| |
|
 |

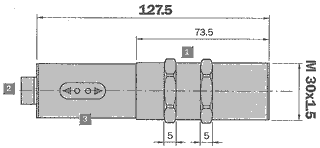

1 紧固螺母，宽36mm

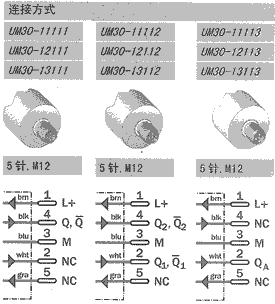

2 连接插头M12
3 控制和显示面板
4 设置键2
5 设置键1
6 LED2
7 LED1 |
|
|
|
| |
|
|
| |
附件
电缆插头
安装支架 |
 |
|
|
| |
|
|
| |
|
| |
| |
|
| |

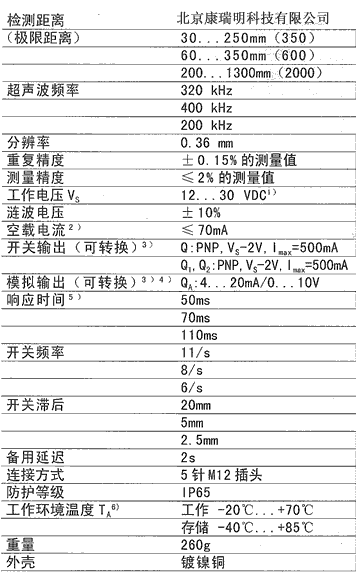

1）限制值
2）无负载
3）输出短路保护
4）根据负载自动进行电压或电流输出方式的切换
电流输出4…20mA: RL≤500 Ω,Vs≥20V; RL≤100 Ω,Vs≥12V
电压输出0…10V：RL≥100kΩ; Vs＞15V
5）仅适用于UM30- - - - -3：恢复时间32ms,遵循EMC EN 50 319
6）温度补偿-20…+50℃ |
|
|
|
| |
|
|
| |

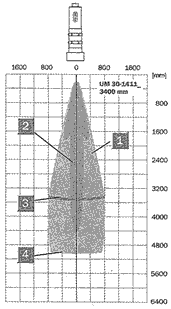

检测距离 |
| |
 |
| |
1.校准板500*500mm
2.管道直径27mm
3.工作检测距离
4.极限检测距离 |
|
| |
| |
订货资料 |
| |
 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
UM30超声波传感器
■采用时间测量原理，测量精度高
■不受被检测物体外形影响（包括薄膜、玻璃和瓶子）
■具自学习功能
■对污垢、灰尘及雾气的影响不敏感
■工作检测距离可达6,000毫米
■开关量或模拟量输出
|
 |
| |
|
 |

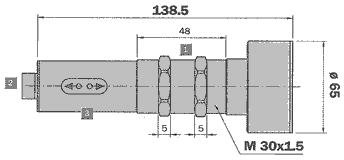

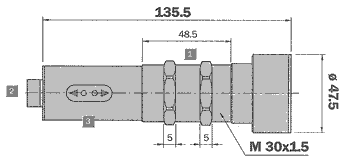

1 紧固螺母，宽36mm
2 连接插头M12
3 控制和显示面板
4 设置键2
5 设置键1
6 LED2
7 LED1 |
|
|
|
| |
|
|
| |
附件
电缆插头
安装支架 |
 |
|
|
| |
|
|
| |
|
| |
| |
|
| |

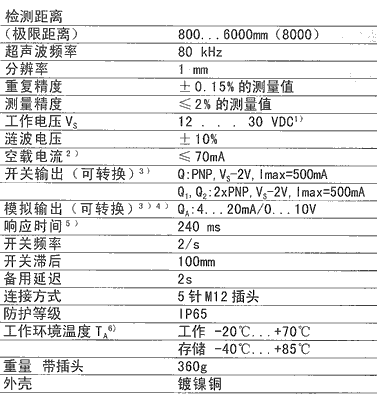

1）限制值
2）无负载
3）输出短路保护
4）根据负载自动进行电压或电流输出方式的切换
电流输出4…20mA: RL≤500 Ω,Vs≥20V; RL≤100 Ω,Vs≥12V
电压输出0…10V：RL≥100kΩ; Vs＞15V
5）仅适用于UM30- - - - -3：恢复时间32ms,遵循EMC EN 50 319
6）温度补偿-20…+50℃ |
|
|
|
| |
|
|
| |

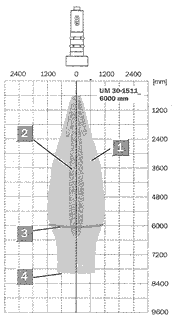

检测距离 |
| |
 |
| |
1.校准板500*500mm
2.管道直径27mm
3.工作检测距离
4.极限检测距离 |
|
| |
| |
订货资料 |
| |
 |
|
|
|
| |
|
|
|
|
| |
|
|
