小型光电开关:	W9-2, W9L, W11, W12-2, W12L-2,	W14-2, W18-3, W160, WLL160, W160T,	W170, WLL170, WT190T, WLL190T, W190L

W9-2：小型和多样化-完整的系列

大多数的自动化任务都可以从W9-2系列中找到合适的传感器来完成。

W9-2系列传感器一览：
WT9-2：
检测距离可达250mm,带有背景遮蔽功能；
WT9-2增强型，带自学习功能：
较大检测距离为450mm;
WT9-2增强型：
较大检测距离为1500mm；
WT9-2V型，专用于检测反光物体：
较大检测距离为20mm;
WL9-2基本型：
较大检测范围是4m;
WL9-2自学习型：
较大检测范围是4m;
WL9-2检测透明物型：
较大检测范围是0.4m;
WS/WE9-2：
较大检测范围是7m。

W9-2系列形式多样化，可用于多种主要行业的应用场合：
存储和物流工程
包装工业
电子工业
电梯建设行业

W9-2系列象自动化检测需要一样多元化

标准化的小型外壳设计使W9-2成为高性能传感器。即使安装于受限制位置，仍能可靠地工作。所有W9-2系列型号都以红色发射光作标准，利用可见光点，使传感器能迅速对准被检测物体。

具有自学习模式的型号，只要按下按钮，传感器就能自动把灵敏度调节成满足当时工作条件。


W9-2应用于存储和物流行业；外形细小，可以应用于任何场合		W9-2应用于包装工业，可靠性高，操作简单


W9-2应用于电子工业，检测准确，响应时间快速		W9-2应用于物流工程；节省结构空间，有不同型号适应不同应用场合

WT9-2漫反射式光电开关，背景遮蔽

LED光源，可见红光或红外光
背景遮蔽功能
可调校检测距离
开关频率为1500/S
输出短路保护



	1 发射器光轴中心 2 接收器光轴中心 3 安装孔φ3.2mm 4 LED信号强度指示灯 5 4针M12或M8插头，2m连接电缆或120mm电缆连4针M12插头 6 检测距离调整钮 7 被检测物体的标准移动方向

1)反光率为90%的物体（根据DIN5033的标准白色）

2)限制值

3)不可以超过或低于VS容许误差值

4)无负载

5)TA=+25℃时的平均使用寿命100,000小时

6)TA=+25℃时和100mA输出电流

7)阻抗性负载

8)亮/暗比例1:1

9)0℃以下不可弯曲

10)参考电压50V DC

11)A=VS极性倒接保护
B=输出短路保护
C=抵抗脉冲干扰

WT9-2漫反射式光电开关，增强型，自学习模式，DC电源

LED红色发射光、辅助对位
可调校检测距离
开关频率为800/s
输出短路保护
自学习模式



	1 发射器光轴中心 2 接收器光轴中心 3 安装孔φ3.2mm 4 LED信号强度指示灯 5 4针M12或M8插头，2m连接电缆或120mm电缆连4针M12插头 6 检测距离调整钮连自学习按钮

1) 反光率为90%的物体（根据DIN5033的标准白色）
2) 限制值
3) 不可以超过或低于VS容许误差值
4) 无负载
5) TA=+25℃时的使用寿命为100,000小时
6) TA=+25℃时和100mA输出电流

7) 阻抗性负载
8) 亮/暗比例1:1
9) 0℃以下不可弯曲
10) 参考电压50V DC
11) A=VS极性倒接保护
B=输出短路保护
C=抵抗脉冲干扰

自学习功能
通过自学习按钮设定
设定简单
将物体置于光束的适当位置，按下自学习按钮即可　LED确认自学习过程

自学习数值可被存储

两种工作模式
标准设置：自学习时间短（<8s）
用于标准应用场合；约两倍的开关阈值 LED常亮
精确设置：示教时间长（>8s）；用于精确应用场合；开关滞后小 LED闪烁

WT9-2漫反射式光电开关，增强型

LED红外发射光
可调校检测距离
开关频率500/s
输出短路保护
自学习模式



	1 发射器光轴中心 2 接收器光轴中心 3 安装孔φ3.2mm 4 LED信号强度指示灯 5 4针M12或M8插头，2m连接电缆或120mm电缆连4针M12插头 6 检测距离调整钮 7 被检测物体的标准移动方向

1) 反光率为90%的物体（根据DIN5033的标准白色）
2) 限制值
3) 不可以超过或低于VS容许误差值
4) 无负载
5) TA=+25℃时的使用寿命为100,000小时
6) TA=+25℃时和100mA输出电流
7) 阻抗性负载
8) 亮/暗比例1:1
9) 0℃以下不可弯曲
10) 参考电压50V DC
11) A=VS极性倒接保护
B=输出短路保护
C=抵抗脉冲干扰

WT9-2漫反射式光电开关，V-型，自学习模式，DC电源

LED红色发射光、辅助对位
可调校检测距离
开关频率800/s
输出短路保护
使用自学习模式调校灵敏度
专用于检测反光物体



	1 发射器光轴中心 2 接收器光轴中心 3 安装孔φ3.2mm 4 LED信号强度指示灯 5 4针M12或M8插头，2m连接电缆或120mm电缆连4针M12插头 6 自学习按钮

7) 阻抗性负载
8) 亮/暗比例1:1
9) 0℃以下不可弯曲
10) 参考电压50V DC
11) A=VS极性倒接保护
B=输出短路保护
C=抵抗脉冲干扰

自学习功能

通过自学习按钮设定
设定简单将物体置于光束的适当位置，按下自学习按钮即可 LED确认自学习过程

自学习数值可被存储

两种工作模式
标准设置：自学习时间短（<8s）
用于标准应用场合；约两倍的开关阈值 LED常亮
精确设置：示教时间长（>8s）；用于精确应用场合；开关滞后小；LED闪烁

WL9-2镜反射式光电开关，基本型，红色光源，DC电源

LED红色发射光、辅助对位
开关频率800/s
输出短路保护



	1 光轴中心 2 安装孔φ3.2mm 3 LED信号强度指示灯 4 4针M12或M8插头，2m连接电缆或120mm电缆连4针M12插头

1) 限制值
2) 不可以超过货低于Vs容许误差值
3) 无负载
4) Ta=+25℃时的使用寿命为100,000小时
5) Ta=+25℃时和100mA输出电流
6) 阻抗性负载

7) 亮/暗比例1：1
8) 0℃以下不可弯曲
9) 参考电压50VDC
10) A=Vs极性倒接保护
B=输出短路保护
C=抵抗脉冲干扰

WL9-2镜反射式光电开关、自学习模式、红色光源、DC电源

■LED红色发射光，辅助对位
■开关频率为800/S
■输出短路保护
■使用自学习模式调校灵敏度



	1.光轴中心 2.安装孔￠3.2mm 3.LED信号强度指示灯 4.4针M12或M8插头。2m连接电缆或120mm电缆连4针M12插头 5.自学习按钮

1) 限制值
2) 不可以超过货低于Vs容许误差值
3) 无负载
4) Ta=+25℃时的使用寿命为100,000小时
5) Ta=+25℃时和100mA输出电流
6) 阻抗性负载

7) 亮/暗比例1：1
8) 0℃以下不可弯曲
9) 参考电压50VDC
10) A=Vs极性倒接保护
B=输出短路保护
C=抵抗脉冲干扰

自学习功能

通过自学习按钮设定
设定简单将物体置于光束的适当位置，按下自学习按钮即可 LED确认自学习过程

自学习数值可被存储

WL9-2镜反射式光电开关、焦点35mm、自学习模式、DC电源

■LED光源，可见红光
■开关频率为800/S
■输出短路保护
■使用自学习模式调校灵敏度
■可用于检测透明玻璃



	1. 光轴中心 2. 安装孔￠3.2mm 3. LED信号强度指示灯 4. 4针M12或M8插头。2m连接电缆或120mm电缆连4针M12插头 5. 自学习按钮

1) 限制值
2) 不可以超过货低于Vs容许误差值
3) 无负载
4) Ta=+25℃时的使用寿命为100,000小时
5) Ta=+25℃时和100mA输出电流
6) 阻抗性负载

7) 亮/暗比例1：1
8) 0℃以下不可弯曲
9) 参考电压50VDC
10) A=Vs极性倒接保护
B=输出短路保护
C=抵抗脉冲干扰

自学习功能

通过自学习按钮设定
设定简单将物体置于光束的适当位置，按下自学习按钮即可 LED确认自学习过程

自学习数值可被存储

WS/WE9-2对射式光电开关、红色光源、DC电源

■LED红色发射光，辅助对位
■开关频率为200/S
■输出短路保护
■可测试功能



	1.光轴中心 2.安装孔￠3.2mm 3.LED信号强度指示灯 4.4针M12或M8插头。2m连接电缆或120mm电缆连4针M12插头

1) 限制值
2) 不可以超过货低于Vs容许误差值
3) 无负载
4) Ta=+25℃时的使用寿命为100,000小时
5) Ta=+25℃时和100mA输出电流
6) 阻抗性负载

7) 亮/暗比例1：1
8) 0℃以下不可弯曲
9) 参考电压50VDC
10) A=Vs极性倒接保护
B=输出短路保护
C=抵抗脉冲干扰

W9L：小巧可靠的激光光电开关

—漫反射式提供了精确的“背景遮蔽”功能；
—通过简单的“Teach-in”操作完成灵敏度的设定；
—具“温度补偿“功能的激光线路确保了“2级”激光的性能稳定；

如发丝大小的小物体都能够被快速且可靠地检测，并能防止外部光线干扰。

为确保W9激光系列在全世界范围内的推广，我们具备了许多认证，如：CE和CDRH。

W9激光系列将先进的激光技术应用到紧凑的塑料外壳内。
由于采用了先进的“UP”技术，我们的W9系列激光光电开关提供了较优的性能/尺寸比。


WT9L凭着可靠的背景屏蔽（BGS）技术准确地检测到晶园运输器的位置		凭着小巧的外型，WT9L可以安装于狭窄的空间，例如安装于输送线的底部，检测线路板


电子零件需复合上一层透明的塑料薄膜，只要把WL9L设定于高灵敏度的开关值，便可靠地检测出这张薄膜		WT9L凭着可靠的背景屏蔽（BGS）技术，不受极反光的金属输送板干扰，准确地检测到输送板上的细小糖果

WT9L漫反射式光电开关、背景遮蔽、激光

■ 2级红色激光光源
■ 可调校的背景遮蔽功能
■ 开关频率为1000/S
■ 紧凑的ABS塑料外壳



	1.发射器光轴中心 2.接收器光轴中心 3.安装孔￠3.2mm 4.电源指示灯（绿色）LED信号强度指示灯（黄色） 5.4针M12或M8插头。 6.检测距离调整钮

1) 反光率为90%的物体（根据DIN5033的标准白色）
2) 限制值
3) 不可以超过或低于Vs容许误差值
4) 无负载
5) Ta=+25℃时的使用寿命为50,000小时
6) Ta=+25℃时和100mA输出流量

7) 信号转换时间带阻抗性负载
8) 亮/暗比例1：1
9) 参考电压50VDC
10) A=Vs极性倒接保护
B=输出短路保护
C=抵抗脉冲干扰
11) 不要堆叠设备装置

激光保护
EN 60825-1，2级
CDRH 1040，10，2级


1.对黑色物体检测距离，6%反射率 2.对灰色物体检测距离，18%反射率 3.对白色物体检测距离，90%反射率

WL9L镜反射式光电开关，背景遮蔽，激光

■2级红色激光光源
■自学习功能
■开关频率为1000/S
■紧凑的ABS塑料外壳



	1. 发射器光轴中心 2. 接收器光轴中心 3. 安装孔￠3.2mm 4. 电源指示灯（绿色）LED信号强度指示灯（黄色） 5. 4针M12或M8插头。 6. 自学习按纽

1) 限制值
2) 不可以超过或低于Vs容许误差值
3) 无负载
4) Ta=+25℃时的使用寿命为50,000小时
5) Ta=+25℃时和100mA输出流量
6) 信号转换时间带阻抗性负载

7) 亮/暗比例1：1
8) 参考电压50VDC
9) A=Vs极性倒接保护
B=输出短路保护
C=抵抗脉冲干扰
10) 不要堆叠设备装置

标准自学习功能
1.将光电开关对准反射镜，黄灯/绿灯亮。
2.按“Teach-in”按钮时间长于2s，绿灯状态=灭/亮，”Teach-in”过程被启动，黄/绿灯状态=闪烁。
3.开放“Teach-in”按钮后，设定信息被永久储存，开关阀值被设定成标准值。

精确自学习功能
1.将光电开关对准反射镜，黄灯/绿灯亮
2.Teach-in”按钮时间长于5，绿灯状态=灭/亮，”Teach-in”过程被启动，黄/绿灯状态=闪烁。
3.开放“Teach-in”按钮后，设定信息被永久储存，开关阀值被设定成低灵敏度（用来检测透明物体）

WS/WE9L对射式光电开关，背景遮蔽，激光，自学习

■ 2级红色激光光源
■ 自学习功能
■ 开关频率为1000/S
■ 紧凑的ABS塑料外壳



	1. 光轴中心 2. 安装孔￠3.2mm 3. 电源指示灯（绿色） 4. LED信号强度指示灯（黄色） 5. 4针M12或M8插头。 6. 自学习按纽

1) 限制值
2) 不可以超过或低于Vs容许误差值
3) 无负载
4) Ta=+25℃时的使用寿命为50,000小时
5) Ta=+25℃时和100mA输出流量
6) 信号转换时间带阻抗性负载

7) 亮/暗比例1：1
8) 参考电压50VDC
9) A=Vs极性倒接保护
B=输出短路保护
C=抵抗脉冲干扰
10) 不要堆叠设备装置

标准自学习功能
1.将发射器和接收器彼此对准，接收器指示灯变黄/绿。
2.按“Teach-in”按钮时间长于2s，绿灯状态=灭/亮，”Teach-in”过程被启动，黄/绿灯状态=闪烁。
3.开放“Teach-in”按钮后，设定信息被永久储存，开关阀值被设定成标准值。

精确自学习功能
1.将发射器和接收器彼此对准，接收器指示灯变黄/绿。
2.Teach-in”按钮时间长于5，绿灯状态=灭/亮，”Teach-in”过程被启动，黄/绿灯状态=闪烁。
3.开放“Teach-in”按钮后，设定信息被永久储存，开关阀值被设定成低灵敏度（用来检测透明物体）

激光保护
EN 60825-1，2级
CDRH 1040，10，2级

W11系列
经济、可靠型

W11系列性能概览：
WT11：
带背景遮蔽功能，较大检测距离为250mm
WT11增强型
较大检测距离为1000mm
WL11：
较大检测范围为7m
所有W11型号的标准特征是具备红色发光二极管。利用可见光点，传感器可迅速高效地对检测物体进行定位。

另外还具有以下标准配置：4针M12插头或2m电缆；800Hz开关频率或开关输出短路保护功能。

W11系列既是性能可靠又是价格经济的光电开关。
具有可调的背景遮蔽功能的WT11漫反射式光电开关、WT11增强型光电开关以及WL11镜反射式光电开关可满足多方面的应用场合。

典型应用场合包括：包装工业、食品和半成品加工业。同样，W11系列也能可靠地应用于电子工业及纺织工业。


WT11应用于包装工业：可靠地检测包装物		WL11应用于存储和输送带行业；可靠地检测物体


WT11应用于电子工业：可靠地检测电路板和元件		WT11应用于食品和半成品加工业：背景遮蔽功能使其能可靠地检测物体，而不受输送带反射的信号干扰

WT11漫反射式光电开关，背景遮蔽，红色光源，DC电源

■红色光源
■不受周围光源干扰
■可旋转90度的M12插头或2m电缆
■可调校的背景遮蔽功能



	1.被检测物体的标准移动方向 2.LED信号指示灯 3.接收器光轴 4.发射器光轴 5.安装孔￠4.1mm 6.检测距离调整钮

1) Ta=+25℃时的使用寿命为100，000小时
2) 限制值
3) 不可以超过或低于Vs容许误差值
4) 无负载
5) 阻抗负载下的信号传输时间
6) 亮/暗比例1：1

7) 2m长，PVC，5mm直径,0℃以下不可弯曲
8) 参考电压50VDC
9) A=Vs极性倒接保护
B=输出短路保护
C=抵抗脉冲干扰

WT11漫反射式光电开关，增强型，红色光源，DC电源

■红色光源
■不受周围光源干扰
■可旋转90度的M12插头或2m电缆
■增强型漫反射式光电开关可调校



	1.LED信号强度指示灯 2.接收器光轴 3.发射器光轴 4.安装孔￠4.1mm 5.灵敏度调整钮

1) Ta=+25℃时的使用寿命为100，000小时
2) 限制值
3) 不可以超过或低于Vs容许误差值
4) 无负载
5) 阻抗负载下的信号传输时间

6) 亮/暗比例1：1
7) 2m长，PVC，5mm直径, 0℃以下不可弯曲
8) 参考电压50VDC
9) A=Vs极性倒接保护
B=输出短路保护
C=抵抗脉冲干扰

WL11镜反射式光电开关，红色光源，DC/AC电源

■红色光源
■不受周围光源干扰
■可旋转90度的M12插头或2m电缆
■灵敏度、可调校



	1.LED信号强度指示灯 2.光轴中心 3.安装孔￠4.1mm 4.灵敏度调整钮

1) Ta=+25℃时的使用寿命为100，000小时
2) 限制值
3) +/-10%
4) 不可以超过或低于Vs容许误差值
5) 无负载
6) 阻抗负载下的信号传输时间

7) 亮/暗比例1：1
8) 2m长，PVC，5mm直径, 0℃以下不可弯曲
9) WL11-PXXX，WL11NXXX的参考电压是50VDC：WL11-RXXX的参考电压是250VUC
10) A=Vs极性倒接保护
B=输出短路保护
C=抵抗脉冲干扰

W12-2
性能卓越、历史悠久
W12-2系列光电开关被广泛地应用在世界各地。它的主要优点在于吸收了老版本W12系列的丰富经验，并在多年来在数千个应用实践中获得认知。WT12-2漫反射式光电开关、WL12-2镜反射式光电开关和WS/WE12-2对射式光电开关都具有坚硬的金属外壳。可转动的接线插头使安装位置和接线变得非常灵活。具有前景遮蔽、背景遮蔽、AS-I总线接口、光纤电缆式等型号。所有W12-2标准型都可屏蔽周围光线，以及避免多个传感器靠近安装时而产生的相互干扰。

WL12G检测透明物体的光电开关不仅仅是技术上的创新，更是专门为饮料行业的无六系统而设计的。这种智能化的传感器只要使用自学习模式一次，就可以根据灰尘污染的程度自动调整开关阀值以适应环境变化。因此，对透明物体，如透明薄膜、注塑的PET矿泉水瓶子都能可靠的检测；并不再需要不停地清洁和重新调整。用以监控流水线上的瓶子及瓶子记数，并可以较大限度地减少维护工作量。
另外，具有“Tefion”防腐蚀层处理的外壳的型号是应用在如饮料行业的新增优点。


WT12-2漫反射式光电开关应用于装配低功率马达的全自动生产线上，保证密封套的平滑传送		WT12-2具有背景遮蔽功能的漫反射式光电开关在自动化装卸系统中检测瓶子流动的间隙		光纤式光电开关直接检测物体：WLL12光电开关检测每一个饮料盒是否带有喷口

WT12-2漫反射式光电开关，前景遮蔽，红色光源，DC电源

■红色光源
■可屏蔽周围环境光源
■可旋转90度的M12插头或2m电缆
■可调校的前景遮蔽和检测距离



	1.被检测物体的标准移动方向 2.LED信号指示灯 3.接收器光轴 4.发射器光轴 5.M4螺纹安装孔-4mm深 6.安装孔￠4.2mm 7.检测距离调整钮

1) Ta=+25℃时的使用寿命为100，000小时
2) 限制值
3) 不可以超过或低于Vs容许误差值
4) 无负载
5) 阻抗负载下的信号传输时间
6) 亮/暗比例1：1

7) 0℃以下不可弯曲
8) 参考电压50VDC
9) A=Vs极性倒接保护
B=输出短路保护
C=抵抗脉冲干扰

WT12-2漫反射式光电开关，背景遮蔽，红色光源，DC电源

■红色光源
■可屏蔽周围环境光源
■可旋转90度的M12插头或2m电缆
■可调校的前景遮蔽和检测距离



	1.被检测物体的标准移动方向 2.LED信号强度指示灯 3.接收器光轴 4.发射器光轴 5.M4螺纹安装孔-4mm深 6.安装孔￠4.2mm 7.检测距离调整钮

附件
电缆插头
安装支架
夹子(随产品附送2件)

1) Ta=+25℃时的使用寿命为100，000小时
2) 限制值
3) 不可以超过或低于Vs容许误差值
4) 无负载
5) 阻抗负载下的信号传输时间
6) 亮/暗比例1：1

7) 2/5m长，PVC，5mm直径, 0℃以下不可弯曲
8) 参考电压50VDC
9) A=Vs极性倒接保护
B=输出短路保护
C=抵抗脉冲干扰


1.对黑色物体检测距离，6%反射率 2.对灰色物体检测距离，18%反射率 3.对白色物体检测距离，90%反射率

WT12-2 ASI漫反射式光电开关，背景遮蔽，红色光源，DC电源

■红色光源
■可屏蔽周围环境光源
■可旋转90度的M12插头或2m电缆
■带集成的AS-i芯片
■可调校的背景遮蔽功能
■带AS-i总线串口



	1.被检测物体的标准移动方向 2.LED信号强度指示灯 3.接收器光轴 4.发射器光轴 5.M4螺纹安装孔-4mm深 6.安装孔￠4.2mm 7.检测距离调整钮

附件
电缆插头
安装支架
夹子(随产品附送2件)
AS-I附件

1）Ta=+25℃时的使用寿命为100，000小时
2）限制值
3）无负载
4）阻抗负载下的信号传输时间
5）亮/暗比例1：1
6）参考电压50VDC
7）A=Vs极性倒接保护
B=输出短路保护
C=抵抗脉冲干扰


1.对黑色物体检测距离，6%反射率 2.对灰色物体检测距离，18%反射率 3.对白色物体检测距离，90%反射率

WT12-2 漫反射式光电开关，背景遮蔽，红色光源，DC电源

■红色光源
■可屏蔽周围环境光源
■可旋转90度的M12插头或2m电缆
■可调校的背景遮蔽功能



	1.被检测物体的标准移动方向 2.LED信号强度指示灯 3.接收器光轴 4.发射器光轴 5.M4螺纹安装孔-4mm深 6.安装孔￠4.2mm 7.检测距离调整钮

附件
电缆插头
安装支架
夹子(随产品附送2件)

1) Ta=+25℃时的使用寿命为100，000小时
2) 限制值
3) 不可以超过或低于Vs容许误差值
4) 无负载
5) 阻抗负载下的信号传输时间
6) 亮/暗比例1：1

7) 2/3m长，PVC，5mm直径, 0℃以下不可弯曲
8) 参考电压50VDC
9) A=Vs极性倒接保护
B=输出短路保护
C=抵抗脉冲干扰


1.对黑色物体检测距离，6%反射率 2.对灰色物体检测距离，18%反射率 3.对白色物体检测距离，90%反射率

WT12-2漫反射式光电开关，增强型，红色光源，DC电源

■红色光源
■可屏蔽周围环境光源
■可旋转90度的M12插头或2m电缆
■增强型漫反射式光电开关，距离可调校



	1.LED信号强度指示灯 2.接收器光轴 3.发射器光轴 4.M4螺纹安装孔-4mm深 5.安装孔￠4.2mm 6.检测距离调整钮

附件
电缆插头
安装支架
夹子(随产品附送2件)

1) Ta=+25℃时的使用寿命为100，000小时
2) 限制值
3) 不可以超过或低于Vs容许误差值
4) 无负载
5) 阻抗负载下的信号传输时间
6) 亮/暗比例1：1
7) 0℃以下不可弯曲
8) 参考电压50VDC
9) A=Vs极性倒接保护
B=输出短路保护
C=抵抗脉冲干扰


1.对灰色物体检测距离，18%反射率 2.对白色物体检测距离，90%反射率

WL12-2镜反射式光电开关，红色光源，DC电源

■红色光源
■可屏蔽周围环境光源
■可旋转90度的M12插头或2m电缆
■可调校的灵敏度



	1.LED信号强度指示灯 2.光轴中心 3.M4螺纹安装孔-4mm深 4.安装孔￠4.2mm 5.灵敏度调整钮

附件
电缆插头
安装支架
夹子（随产品附送2件）
反射镜

1) Ta=+25℃时的使用寿命为100，000小时
2) 限制值
3) 不可以超过或低于Vs容许误差值
4) 无负载
5) 阻抗负载下的信号传输时间
6) 亮/暗比例1：1

7) 0℃以下不可弯曲
8) 参考电压50VDC
9) A=Vs极性倒接保护
B=输出短路保护
C=抵抗脉冲干扰

检测距离和信号冗余量

WL12-2 ASI镜反射式光电开关，红色光源，DC电源

■红色光源
■可屏蔽周围环境光源
■可旋转90度的M12插头或2m电缆
■带集成的AS-i芯片



	1.LED信号强度指示灯 2.光轴中心 3.M4螺纹安装孔-4mm深 4.安装孔￠4.2mm 5.灵敏度调整钮

附件
电缆插头
安装支架
夹子(随产品附送2件)
反射镜
AS-i附件

1) Ta=+25℃时的使用寿命为100，000小时
2) 限制值
3) 无负载
4) 阻抗负载下的信号传输时间
5) 亮/暗比例1：1
6) 参考电压50VDC
7) A=Vs极性倒接保护
C=抵抗脉冲干扰

检测距离和信号冗余量

WL12G镜反射式光电开关，检测透明物体，红色光源，DC电源

■红色光源
■可靠地检测透明物体
■创新的微处理技术可自动调整开关阀值以抵消灰尘的影响
■通过旋转开关或外置电缆可预选工作模式



	1.LED信号强度指示灯 2.光轴中心 3.M4螺纹安装孔-4mm深 4.安装孔￠4.2mm 5.功能选择调整钮

附件
电缆插头
安装支架
夹子（随产品附送2件）
反射镜

1) Ta=+25℃时的使用寿命为100，000小时
2) 限制值
3) 不可以超过或低于Vs容许误差值
4) 无负载
5) 阻抗负载下的信号传输时间
6) 亮/暗比例1：1

7) 参考电压50VDC
8) A=Vs极性倒接保护
B=输出短路保护
C=抵抗脉冲干扰
9) 通过ET（控制电缆）发一个脉冲信号，脉冲周期设置通过旋转开关约2s

检测距离和信号冗余量

WL12-2B560镜反射式光电开关，低开关滞后，红色光源，DC电源

■红色光源
■可屏蔽周围环境光源
■检测玻璃和透明薄膜
■可调校的灵敏度



	1.LED信号强度指示灯 2.光轴中心 3.M4螺纹安装孔-4mm深 4.安装孔￠4.2mm 5.灵敏度调整钮

附件
电缆插头
安装支架
夹子(随产品附送2件)
反射镜

1）Ta=+25℃时的使用寿命为100，000小时
2）限制值
3）不可以超过或低于Vs容许误差值
4）无负载
5）阻抗负载下的信号传输时间
6）亮/暗比例1：1
7）参考电压50VDC
8） A=Vs极性倒接保护
B=输出Qp&Qn短路保护
C=抵抗脉冲干扰
9）有Teflon外壳选择

检测距离和信号冗余量

WS/WE12-2对射式光电开关，红色光源，DC电源

■红色光源
■可屏蔽周围环境光源
■可旋转90度的M12插头或2m电缆
■可调校的灵敏度



	1.LED信号强度指示灯 2.光轴中心 3.M4螺纹安装孔-4mm深 4.安装孔￠4.2mm 5.灵敏度调整钮

附件
电缆插头
安装支架
夹子(随产品附送2件)
反射镜

检测距离和信号冗余量

WLL12光纤式光电开关，DC电源

■红色或红外光线或绿色光源
■插入式光纤电缆
■开关选择亮通/暗通型输出
■可调校的灵敏度



	1.光纤电缆接头 2.灵敏度控制 3.M4螺纹安装孔-4mm深 4.适配器 5.不可旋转的插头；按需要可提供向后的插头 6.LED信号强度指示灯

附件
电缆插头
安装支架
夹子(随产品附送2件)
反射镜

1）配LH-10-1000光纤电缆
2）Ta=+25℃时的使用寿命为100，000小时
3）LL3光纤电缆优先选用
4）LM/LT光纤电缆优先选用
5）对比检测优先
6）限制值
7）不可以超过或低于Vs容许误差值
8）无负载

9）阻抗负载下的信号传输时间
10）亮/暗比例1：1
11）按需要可提供向后的插头
12）参考电压50VDC
13）A=Vs极性倒接保护
B=输出短路保护
C=抵抗脉冲干扰

漫反射式（带背景遮蔽功能），WLL12-B5481配LH10-1000光纤电缆

W12L-2：激光光电开关-检测范围广、精确、无须采取特别安全措施

W12L-2系列利用革新的激光技术开发了一套全新的光电开关；其外壳使用坚固金属制成。光束由激光脉冲产生。安全保护等级为2级，因此在应用此传感器的场合，操作工无须采用特别的安全保护措施。

这一系列的光电开关的检测距离都很长：WS/WE12L-2对射式光电开关的检测距离达80m；WL12L-2镜反射式光电开关的检测距离达18m。内部集成的偏光滤镜使光电开关能可靠地检测表面有光泽的物体。WT12L-2漫反射式光电开关的检测范围也很长，适用于检测固定距离在20-50mm内的物体；加上精确的背景遮蔽功能，可调整检测范围到30-200mm。

除了检测范围广以外，细小的光点尺寸也是激光技术的另一优点。在开关频率较大到2500/s时，它可以检测到只有0.5mm的细小物体。

W12L-2激光光电开关是检测毫米级或更细小物体的理想解决方案。


漫反射式激光光电开关检测金属生产过程中重叠的金属片高度的细小差别		配有激光技术的WL12L-3可以高频率精确地检测电子元件的管脚


WL12L-2激光光电开关，毫米级精度检测汽车生产过程的金属片元件，保证按要求精确地拣起安装		小光点使WL12L-2激光漫反射式光电开关可用药品行业中可靠地检测细小的包装颗粒

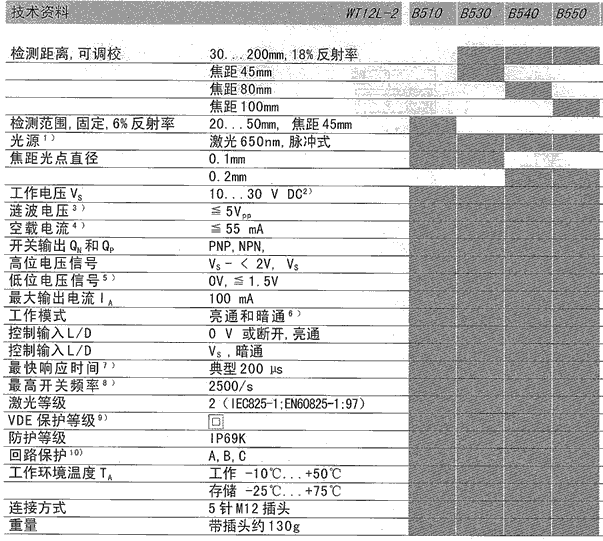

WT12-2 漫反射式光电开关，背景遮蔽，激光，红光，DC电源

■激光等级2级（对眼睛安全）
■可旋转90°的M12插头
■可调校和固定的背景遮蔽功能



	1.LED工作指示灯，绿色 2.LED接收指示灯，黄色 3.接收器光轴 4.发射器光轴 5.M4螺纹安装孔-4mm深 6.安装孔￠4.2mm 7.检测距离调整钮（*不适合用于固定检测距离）

附件
电缆插头
安装支架

1）Ta=+25℃时的使用寿命为50，000小时
2）限制值
3）不可以超过或低于Vs容许误差值
4）无负载
5) Ta=+25℃时和100mA输出电流
6）通过输入控制L/D反向
7）阻抗负载下的信号传输时间
8）亮/暗比例1：1
9）参考电压50VDC
10）A=Vs极性倒接保护
B=输出Q&Q短路保护
C=抵抗脉冲干扰

检测距离和光点尺寸

WL12L-2 镜反射式光电开关，激光，DC电源

■激光等级2级
■焦距可调校
■可旋转90°的M12插头



	1. LED工作指示灯，绿色 2. LED接收指示灯，黄色 3. 光轴中心 4. M4螺纹安装孔-4mm深 5. 安装孔￠4.2mm 6. 焦距调整钮 7. 灵敏度调整钮

附件
电缆插头
夹子
安装支架
反射镜

1）Ta=+25℃时的使用寿命为50，000小时
2）限制值
3）不可以超过或低于Vs容许误差值
4）无负载
5）Ta=+25℃时和100mA输出电流
6）通过输入控制L/D反向
7）阻抗负载下的信号传输时间
8）亮/暗比例1：1
9）参考电压50VDC
10）A=Vs极性倒接保护
B=输出短路保护
C=抵抗脉冲干扰

检测距离和信号冗余量

WS/WE12L-2 对射式光电开关，激光，DC电源

■激光等级2级
■可调校的焦距和灵敏度
■可旋转90°的M12插头



	1.LED工作指示灯，（发射器） 2.LED接收指示灯，（接收器） 3.光轴中心 4.M4螺纹安装孔-4mm深 5.安装孔￠4.2mm 8.焦距调整钮（发射器） 9.灵敏度调整钮（接收器）

附件
电缆插头
夹子
安装支架

1）Ta=+25℃时的使用寿命为50，000小时
2）限制值
3）不可以超过或低于Vs容许误差值
4）无负载
5）Ta=+25℃时和100mA输出电流
6）阻抗负载下的信号传输时间
7）亮/暗比例1：1
8）参考电压50VDC
9）A=Vs极性倒接保护
B=输出Q&Q短路保护
C=抵抗脉冲干扰

检测距离和信号冗余量

W14-2：标准应用的低成本解决方案

W14-2能符合应用市场上的两大主要要求：监测和计算运输带上的物体，并以低成本完成任务。无论从技术还是从经济的角度，新型W14-2系列光电开关都能满足市场对于标准检测器的需求。

通过可调校背景遮蔽或者强大的自学习功能，WT14-2漫反射式光电开关、WL14-2镜反射式光电开关以及WS/WE14-2对射式光电开关能够协助用户完成各种检查工作。

检测范围：
■WS/WE14-2对射式光电开关：15m
■WL14-2镜射式光电开关：6m（PL80A），配偏光滤镜
■WT14-2漫反射式光电开关，带可调校背景遮蔽功能：80…500mm（红外光源）；50…250mm（红色光源）
■WT14-2漫反射式光电开关，带强大的自学习功能：300…1500mm

该系列所有设备都配有使用寿命长的标准红外光和红色光发光二极管，4针M12插头或电缆，并具有电源极性倒接保护、短路保护开关输出以及抵抗脉冲干扰等功能。

这类检测器传统上的应用场合是输送工程和包装行业。但是由于其坚固性和可靠性，W14-2系列也非常适合用于自动化技术领域的其它场合。


加料过程中，需要检测不同颜色的塑料瓶以保证生产过程的顺利进行，WL14-2镜反射式光电开关能保证顺利的生产过程		塑料瓶的缓冲区间必须保持有足够瓶子的状态，ML14-2镜反射式光电开关监控输送带部分以保证填注过程的顺利进行		WL14-2镜反射光电开关控制捆扎纸箱的位置，以获得高生产率

WT14-2漫反射式光电开关，背景遮蔽，红外光源

■红外光源
■可调校的背景遮蔽功能
■坚固的塑料外壳



	1. 被测物料的标准方向 2. 发射器光轴 3. 接收器光轴 4. 安装孔Φ4.1mm 5. 黄色LED指示灯；受光束状态 6. 绿色LED指示灯；通电 7. 检测距离调校，4圈电位计 8. 4针M12插头或2m电缆

附件
电缆插头
安装支架

1）反射率为90%的物体（按照DIN5033标准白色）
2）Ta=+25℃时的平均使用寿命为100，000小时
3）限制值；在短路保护网络中工作的较大值：8A
4）不可以超过或低于Vs容许误差值
5）无负载
6）阻抗负载下的信号传输时间
7）亮/暗比例1：1
8）0℃以下不可弯曲
9）参考电压50VDC
10）A=Vs极性倒接保护
B=输出Q&Q短路保护
C=抵抗脉冲干扰

电位计调校方法
1.定位被测物体在光程中的位置
2.向右旋转电位计，直到黄色LED持续亮灯=确定检测到物体
3.如有必要，可对检测距离进行微调，以适应应用条件：
较低限度地向右旋转电位计=将增大检测距离
较低限度地向左旋转电位计=将减少检测距离

检测距离

1.对黑色物体检测距离，6%反射率
2.对灰色物体检测距离，18%反射率
3.对白色物体检测距离，90%反射率

WT14-2漫反射式光电开关，背景遮蔽，红外光源

■红外光源
■可调校的背景遮蔽功能
■坚固的塑料外壳



	1. 被测物料的标准方向 2. 发射器光轴 3. 接收器光轴 4. 安装孔Φ4.1mm 5. 黄色LED指示灯；受光束状态 6. 绿色LED指示灯；通电 7. 检测距离调校，4圈电位计 8. 4针M12插头或2m电缆

附件
电缆插头
安装支架

电位计调校方法
1.定位被测物体在光程中的位置
2.向右旋转电位计，直到黄色LED持续亮灯=确定检测到物体
3.如有必要，可对检测距离进行微调，以适应应用条件：
较低限度第向右旋转电位计=将增大检测距离
较低限度地向左旋转电位计=将减少检测距离

检测距离

1.对黑色物体检测距离，6%反射率 2.对灰色物体检测距离，18%反射率 3.对白色物体检测距离，90%反射率

WT14-2漫反射式光电开关，增强型，红外光源

■红外光源
■功能强大的光电开关
■自学习功能
■坚固的塑料外壳



	1.被测物料的标准方向 2.发射器光轴 3.接收器光轴 4.安装孔Φ4.1mm 5.黄色LED指示灯；受光束状态 6.绿色LED指示灯；通电 7.自学习按钮 8.4针M12插头或2m电缆

附件
电缆插头
安装支架

自学习功能
■通过自学习按钮设定
■设定简单:
将物体置于光束的适当位置，按下自学习按钮即可；LED确认自学习过程
■自学习数值可被存储。
■两种工作模式：
默认设置：自学习时间短（＜6S)。用于标准应用场合；约两倍的开关阀值；LED常亮
精确设置：自学习时间长（＞8S）用于精确应用场合；开关滞后小；LED闪烁当信号冗余量＞2

检测距离

1.对黑色物体检测距离，6%反射率 2.对灰色物体检测距离，18%反射率 3.对白色物体检测距离，90%反射率

WL14-2漫反射式光电开关，红色光源

■红色光源
■配备的偏光滤镜使设备能够可靠检测表面发光的物体
■坚固的塑料外壳



	1.发射器光轴 2.接收器光轴 3.安装孔Φ4.1mm 4.黄色LED指示灯；受光束状态 5.绿色LED指示灯；通电 6.4针M12插头或2m电缆

附件
电缆插头
安装支架
反射镜

1）Ta=+25℃时的平均使用寿命为100，000小时
2）限制值；在短路保护网络中工作的较大值：8A
3）不可以超过或低于Vs容许误差值
4）无负载
5）阻抗负载下的信号传输时间
6）亮/暗比例1：1
7）0℃以下不可弯曲
8）参考电压50VDC
9）A=Vs极性倒接保护
B=输出Q&Q短路保护
C=抵抗脉冲干扰

检测距离

WS/WE14-2对射式光电开关，红色光源

■红色光源
■用于系统故障诊断的检测输入
■坚固的塑料外壳



	1. 发射器光轴（只是WS） 2. 接收器光轴（只是WE） 3. 安装孔Φ4.1mm 4. 黄色LED指示灯；受光束状态 5. 绿色LED指示灯；通电 6. 4针M12插头或2m电缆

附件
电缆插头
安装支架

检测距离及信号冗余量

W18-3：综合的应用技术、扩展的功能、高水准的设备利用率

在自动化技术领域，客户需要那些能够在复杂应用场合中可靠工作的光电检测器，它们具有高处理速度，能够在严峻的工矿下提供高水平的运行利用率。

W18-3系列产品能够满足上述需求。W18-3系列是大量经验的积累以及多年来对成千上万个应用实践研究的成果，现在用户可以从中受益。针对需要完成的具体任务，可以从W18-3系列中选择较适合的检测器。

由于具有高精度背景遮蔽功能，WT18-3系列是高要求应用场合的理想选择。通过常规电位计或者双按键式自学习按钮，可以简便、快速地调校检测距离，还可进行微调。配有红色光发射器的检测器能够快速、准确地对准被测物体。配有红外光束的检测器特别适用于恶劣的环境条件。

WL18-3采用自准光学原理，其设计能可靠地聚光于物体，并利用一种可见的细小红色光点，实现简便、快速的校准。

对于那些要求较高系统备用的应用场合，WS/WE18-3是理想的选择。应用自准光学原理设计的WS/WE18-3系列能可靠地聚光于物体，并利用一种可见的细小红色光点。
W18-3系列的主要应用行业如下：
■包装行业
■食品和糖果工业
■仓储和物流业
■木业加工行业


WTV18-3传感器用来检测独立不锈钢传输带上的咖啡包（应用它精确的背景遮蔽BGS功能）		有没有完全包装好？WT18-3漫反射式光电开关可以给我们答案


检测透明物体不成问题：WL18-3镜反射式光电开关监控包装薄膜的边缘		塑料瓶泄露测试：WT18-3传感器可用于检测自动化机器上的测试物体是否存在

WT18-3漫反射式光电开关，红色光源，背景遮蔽

■高精度背景遮蔽功能：适合要求严格的应用场合
■可通过电位器调校检测范围
■不受周围光源干扰
■不受相邻的传感器的干扰
■容许的环境工作温度为-40℃…+60℃



	1.被测物料的标准方向 2.发射器光轴 3.接收器光轴 4.安装孔Φ4.1mm 5.黄色LED指示灯；受光束状态 6.绿色LED指示灯；通电 7.检测距离调校，4圈电位计 8.4针M12插头或2m电缆

附件
电缆插头
安装支架

电位计调校方法
1.将物体置于光束的适当位置
2.向右旋转电位计，直到黄色LED持续亮灯=确定检测到物体
3.如有必要，可对检测距离进行微调，以适应应用条件；
较低限度地向右旋转电位计=将增大检测距离
较低限度地向左旋转电位计=将减少检测距离

检测距离

1.对黑色物体检测距离，6%反射率 2.对灰色物体检测距离，18%反射率 3.对白色物体检测距离，90%反射率

WT18-3漫反射式光电开关，红色光源，背景遮蔽，自学习

■高精度背景遮蔽功能：适合要求严格的应用场合
■可通过双按钮自学习程序调校检测范围
■不受周围光源干扰
■不受相邻的传感器的干扰
■容许的环境工作温度为-40℃…+60℃



	1.被测物料的标准方向 2.发射器光轴 3.接收器光轴 4.安装孔Φ4.1mm 5.黄色LED指示灯；受光束状态 6.绿色LED指示灯；通电 7.检测距离调校，双钮式自学习按钮 8.4针M12插头或2m电缆

附件
电缆插头
安装支架

双按钮自学习程序
1.将物体置于光束的适当位置。
2.同时按下两个按钮（持续约2s），直到黄色LED闪烁=物体在焦点位置。如果操作按钮的时间小于2s，自学习命令无效，因此，对于不需要的操作，不提供进一步的保护。
3.松开按钮；黄色LED持续亮灯=确定检测到物体。
4.需要时，可以对检测距离进行微调：
按下“+”按钮（持续约0.5s）=增大扫描距离
按下“-”按钮（持续约0.5s）=减小扫描距离
如果操作按钮的时间小于0.5s，检测距离不会发生任何变化。一旦按钮被激活，黄色LED将闪烁。
5.自学习程序设置的检测距离将保存在内存中。

检测距离

1.对黑色物体检测距离，6%反射率 2.对灰色物体检测距离，18%反射率 3.对白色物体检测距离，90%反射率

WT18-3漫反射式光电开关，红外光源，背景遮蔽



	1.被测物料的标准方向 2.发射器光轴 3.接收器光轴 4.安装孔Φ4.1mm 5.黄色LED指示灯；受光束状态 6.绿色LED指示灯；通电 7.检测距离调校，4圈电位计 8.4针M12插头或2m电缆或6针凹接头

附件
电缆插头
安装支架

检测距离

1.对黑色物体检测距离，6%反射率 2.对灰色物体检测距离，18%反射率 3.对白色物体检测距离，90%反射率

WT18-3漫反射式光电开关，红外光源，背景遮蔽，自学习



	1.被测物料的标准方向 2.发射器光轴 3.接收器光轴 4.安装孔Φ4.1mm 5.黄色LED指示灯；受光束状态 6.绿色LED指示灯；通电 7.检测距离调校，双钮式自学习按钮 8.4针M12插头或2m电缆

附件
电缆插头
安装支架

检测距离

1.对黑色物体检测距离，6%反射率 2.对灰色物体检测距离，18%反射率 3.对白色物体检测距离，90%反射率

WT18-3漫反射式光电开关，红外光源，长距离，背景遮蔽



	1.被测物料的标准方向 2.发射器光轴 3.接收器光轴 4.安装孔Φ4.1mm 5.黄色LED指示灯；受光束状态 6.绿色LED指示灯；通电 7.检测距离调校，4圈电位计 8.4针M12插头或2m电缆

附件
电缆插头
安装支架

检测距离

1.对黑色物体检测距离，6%反射率 2.对灰色物体检测距离，18%反射率 3.对白色物体检测距离，90%反射率

WL18-3镜反射式光电开关，红外光源，配偏光滤镜

■配自动校准镜头：目标检测可靠
■不受周围光源干扰
■不受相邻的传感器的干扰
■容许的环境工作温度为-40℃…+60℃
■测试输入端用于系统自检（可选）



	1.光轴中点 2.安装孔Φ4.1mm 3.黄色LED指示灯；受光束状态 4.绿色LED指示灯；通电 5.灵敏度控制：电位计270° 6.4针M12插头或2m电缆，或6针凹插头

附件
插头
反射镜
安装支架

1）Ta=+25℃时的平均使用寿命为100，000小时
2）限制值；在短路保护网络中工作的较大值：8A
3）不可以超过或低于Vs容许误差值
4）无负载
5）阻抗负载下的信号传输时间
6）亮/暗比例1：1

7）0℃以下不可弯曲
8）参考电压50VDC
9）A=Vs极性倒接保护
B=输出短路保护
C=抵抗脉冲干扰

检测范围

WL18-3镜反射式光电开关，红外光源，无偏光滤镜



	1.光轴中点 2.安装孔Φ4.1mm 3.黄色LED指示灯；受光束状态 4.绿色LED指示灯；通电 5.灵敏度控制：电位计270° 6.4针M12插头或6针方插头

附件
插头
反射镜
安装支架

1）Ta=+25℃时的平均使用寿命为100，000小时
2）限制值；在短路保护网络中工作的较大值：8A
3）不可以超过或低于Vs容许误差值
4）无负载
5）阻抗负载下的信号传输时间
6）亮/暗比例1：1
7）0℃以下不可弯曲
8）参考电压50VDC
9）A=Vs极性倒接保护
B=输出短路保护
C=抵抗脉冲干扰

检测范围

WS/WE18-3对射式光电开关，红色光源

■配自动校准镜头：目标检测可靠
■不受周围光源干扰
■容许的环境工作温度为-40℃…+60℃
■测试输入端用于系统自检
■坚固的塑料外壳



	1.光轴中点 2.安装孔Φ4.1mm 3.黄色LED指示灯；受光束状态 4.绿色LED指示灯；通电 5.灵敏度控制：电位计270度(对WE) 6.4针M12插头或2m电缆或6针方插头

附件
插头
安装支架

1）Ta=+25℃时的平均使用寿命为100，000小时
2）限制值;在短路保护网络中工作的较大值：8A
3）不可以超过或低于Vs容许误差值
4）无负载
5）阻抗负载下的信号传输时间
6）亮/暗比例1：1
7）0℃以下不可弯曲
8）参考电压50VDC
9）A=Vs极性倒接保护
B=输出短路保护
C=抵抗脉冲干扰

检测范围和信号冗余量

W160：迷你光电开关系列，较佳的选择方案

集成的L.ON/D.ON的W160系列光电开关令人关注的优点在于控制简便，检测距离长，以及精简了型号数量。

所有的W160光电开关产品均有两种型号，一种为轴向光发射，一种为径向90°发射。

WLL160光电开关由于配备可通过电位计手动调校或通过自学习按钮自动调校的开关点的光纤电缆，使W160系列更加完善。LL3系列的塑料光纤电缆作为附件提供，有大约50多种不同的种类供用户选择。

W160特别适合用于以下领域：
■电子元件和电路板制造
■包装和印刷行业
■装配和输送线领域
■特殊机械工程任务
■输送带技术领域

检测范围
■ WS/WE160对射式光电开关：14m，3个挡光板作为附件提供
■ WL160镜反射式光电开关：6m（PL80A），配偏光滤镜
■ WT160漫反射式光电开关，增强型：检测距离可达900mm（90%反射镜），适合标准检测工作。带聚焦镜头的漫反射式光电开关：检测距离为8至55mm，带背景遮蔽功能，光点细小，灵敏度高；带发散镜头的开关（发射角约40°）：检测距离可达105mm，是检测透明物体的理想选择。


WS/WE160对射式光电开关使用在货盘上，控制货物的位置。		WT160漫反射式光电开关可以检测反光率较大的铝箔，从而控制张力。		WT160漫反射式光电开关检测输送线上货物的宽度。

WT160漫反射式光电开关，背景遮蔽，红色光源，DC电源

■水平和垂直型号
■聚焦检测器，带背景遮蔽功能，灵敏度高
■绿色LED指示灯显示污染报警和污染报警输出



	1.接收器光轴中心 2.发射器光轴中心 3.M8插头或连接电缆 4.灵敏度调校 5.亮通/暗通旋转开关：L=亮通，D=暗通 6.橙色LED指示灯（状态输出） 7.绿色LED信号强度指示灯（信号冗余）

附件
电缆插头
安装支架（随机提供）

　　　NC=不用连接

1）反射率为90%的物体（按照DIN5033标准白色）
2）Ta=+25℃时的平均使用寿命为100，000小时
3）限制值
4）不可以超过或低于Vs容许误差值
5）无负载
6）阻抗负载下的信号传输时间

7）亮/暗比例1：1
8）0℃以下不可弯曲
9）额定电压50VDC
10）A=Vs极性倒接保护
B=输入和输出极性倒接保护
C=抵抗脉冲干扰
D=输出过电流和短路保护

检测距离

1.对白色物体检测距离，90%反射率 2.对灰色物体检测距离，18%反射率 3.对黑色物体检测距离，6%反射率

WT160漫反射式光电开关，增强型，红色光源，DC电源

■水平和垂直型号
■增强型检测器，适合标准应用场合
■绿色LED指示灯显示污染控制和污染控制输出



	1.接收器光轴中心 2.发射器光轴中心 3.M8插头或连接电缆 4.灵敏度调校 5.亮通/暗通旋转开关：L=亮通，D=暗通 6.橙色LED指示灯（状态输出） 7.绿色LED信号强度指示灯（信号冗余）

附件
电缆插头
安装支架（随机提供）

　　　　NC=不用连接

1）反射率为90%的物体（按照DIN5033标准白色）
2）T=+25℃时的平均使用寿命为100，000小时
3）限制值
4）不可以超过或低于Vs容许误差值
5）无负载
6）阻抗负载下的信号传输时间

7）亮/暗比例 1：1
8）0℃以下不可弯曲
9）额定电压50 V DC
10）A=Vs极性倒接保
B=输入和输出极性倒接保护
C=抵抗脉冲干扰
D=输出过电流和短路保护

检测距离

1.对白色物体检测距离，90%反射率 2.对灰色物体检测距离，18%反射率 3.对黑色物体检测距离，6%反射率

WT 160 漫反射式光电开关，红色光源，DC 电源

水平和垂直型号
检测器的开度角大，适合检测松散输送的物体
绿色LED指示灯显示污染控制，污染控制输出



	1.接收器光轴中心 2.发射器光轴中心 3.M8插头或连接电缆 4.灵敏度调校 5.亮通/暗通旋转开关：L=亮通，D=暗通 6.橙色LED指示灯（状态输出） 7.绿色LED信号强度指示灯（信号冗余）

附件
电缆插头
安装支架（随机提供）

　　　　 NC=不用连接

1）反射率为90%的物体（按照DIN5033标准白色）
2）物体尺寸30X30mm
3）T=+25℃时的平均使用寿命为100，000小时
4）限制值
5）不可以超过或低于Vs容许误差值
6）无负载

7）阻抗负载下的信号传输时间
8）亮/暗比例1：1
9）0℃以下不可弯曲
10）额定电压50 V DC
11）A=Vs极性倒接保护
B=输入和输出极性倒接保护
C=抵抗脉冲干扰
D=输出过电流和短路保护

检测距离

1.对白色物体检测距离，90%反射率 2.对灰色物体检测距离，18%反射率 3.对黑色物体检测距离，6%反射率

WL160 镜反射式光电开关，红色光源，DC 电源

水平和垂直型号
配有偏光滤镜，适合反光率大物体表面的检测
绿色LED指示灯显示污染控制和污染控制输出



	1.接收器光轴中心 2.发射器光轴中心 3.M8插头或连接电缆 4.灵敏度调校 5.亮通/暗通旋转开关：L=亮通，D=暗通 6.橙色LED指示灯（状态输出） 7.绿色LED信号强度指示灯（信号冗余）

附件
电缆插座
安装支架（随机提供）
反射镜（P250随机提供）

　　　　NC=不用连接

1）T=+25℃时的平均使用寿命为100，000小时
2）限制值
3）不可以超过或低于Vs容许误差值
4）无负载
5）阻抗负载下的信号传输时间
6）亮/暗比例 1：1

7）0℃以下不可弯曲
8）额定电压50 V DC
9）A=Vs极性倒接保护
B=输入和输出极性倒接保护
C=抵抗脉冲干扰
D=输出过电流和短路保护

检测范围和信号冗余量

WS/WE 160 对射式光电开关，红色光源，DC 电源

水平和垂直型号
挡光板用于增加开关频率
绿色LED指示灯显示污染控制和污染控制输出



	1.光轴中心 2.M8插头或连接电缆 3.灵敏度调校 4.亮通/暗通旋转开关：L=亮通，D=暗通 5.橙色LED指示灯（状态输出） 6.绿色LED信号强度指示灯（信号冗余） 7.红色LED指示灯（发射器动作）

附件
电缆插座
安装支架（随机提供）
挡光板

　　　　 NC=不用连接

1）T=+25℃时的平均使用寿命为100，000小时
2）限制值
3）不可以超过或低于Vs容许误差值
4）无负载
5）阻抗负载下的信号传输时间
6）亮/暗比例 1：1

7）0℃以下不可弯曲
8）额定电压50 V DC
9）A=Vs极性倒接保护
B=输入和输出极性倒接保护
C=抵抗脉冲干扰
D=输出过电流和短路保护
10）订货号包括发射器和接收器

检测范围和信号冗余量

WLL 160 光纤式光电开关，红色光源，DC 电源

■使用带刻度的电位计调校灵敏度
■LL3光纤电缆（附件）的选择范围广
■关闭延迟为0至100ms
■绿色LED指示灯显示污染控制和污染控制输出



	1.4针M8插头或连接电缆 2.防护罩 3.锁定光纤电缆(按下) 4.松开光纤电缆(按连接片) 5.安装支架，随机提供 6.显示光纤电缆安装正确 7.红色LED信号强度指示灯(当超过开关阀值时亮灯) 8.绿色LED信号强度指示灯(当超过>1.3倍信号冗余时亮灯) 9.灵敏度刻度 10.灵敏度开关(4圈) 11.亮通/暗通 12.关闭延迟0...100ms 13.时间延迟启停开关

附件
电缆插座
LL3光纤电缆

7）亮/暗比例1：1
8）TE无插头型号
9）0℃以下不可弯曲
10）额定电压50 V DC
11) A=Vs极性倒接保护
B=输入和输出极性倒接保护
C=抵抗脉冲干扰
D=输出过电流和短路保护

WLL 160T 光纤式光电开关，自学习，红色光源，DC 电源

■使用自学习按钮或外部控制线ET自动设置开关阀值和滞后
■LL3光纤电缆（附件）的选择范围广
■开关频率830/S或1660/S，可切换



	1.4针M8插头或连接电缆 2.防护罩 3.锁定光纤电缆(按下) 4.松开光纤电缆(按lug) 5.安装支架，随机提供 6.显示光纤电缆安装正确 7.红色LED信号强度指示灯(当超过开关阀值时亮灯) 8.绿色LED信号强度指示灯 9.亮通(L.ON)/暗通(D.ON)选择开关 10.响应时间选择开关(4圈),NORM (600μs) HI(300μs) 11.关闭延迟选择开关,开(OFF DLY)/关(OFF);固定40ms 12.工作模式选择开关(MAX/SET/RUN) 13.自学习按钮

附件
电缆插座
LL3光纤电缆

1）反射率为90%的物体（按照DIN5033标准白色）
2）Ta =+25℃时平均使用寿命为100，000小时
3）不可以超过或低于Vs容许误差值
4）无负载
5）阻抗负载下的信号传输时间
6）亮/暗比例 1：1

7）检测距离缩短约30%
8）0℃以下不可弯曲
9）耐压50V DC
10）A=Vs极性倒接保护
B=输入和输出极性倒接保护
C=抵抗脉冲干扰
D=输出过电流和短路保护

WLL 160T光纤式光电开关，自学习

1.精确灵敏度设定（通过按钮2×）；WLL 160T

2.简单灵敏度设定（通过按钮1×）；WLL 160T

3.较大检测范围，固定设置：WLL 160T

检测范围永久设置为MAX 自学习程序

4.移动物体：精确灵敏度调校（通过2×按钮）；WLL 160T

自学习程序

WLL 160T自学习功能描述

W 160T：较细小的LED光点

细小、精确的光点是该系列产品令人关注的优点，适合检测尺寸小的物体，包括透明物体以及在高速场合应用。通过外部电缆或按一下按钮，精确自学习功能使操作得到简化。坚固密封的外壳使设备能够在严峻的环境下使用。各种w160T光电开关产品均有两种形式，一种为轴向光发射，一种为径向90°发射。

WTM 160T“色标”式光电开关，适合检测颜色对比度。它能分辨光谱范围内从HKS33N到88N的10级灰度和颜色变化。

两种形式的WTB 160T“背景遮蔽式”光电开关带有高精度背景遮蔽功能：它的聚焦范围可达50mm，在用于发光和不规则表面检测附加自学习模式下，聚焦范围更广，达到150mm.

WL 160T镜反射式光电开关配有红色光源，检测范围为1m，是检测较小物体以及（半）透明物体的理想选择。

WTF 160T“聚焦”式光电开关，是一种带有聚焦光束的增强型检测器，可在很长距离上检测对比度和较小的物体。

WTE 160T“增强型”检测器，检测距离长，可使用红外光源和红色光源。W 160T设备在以下领域得到特别成功的应用：

■电子元件和半导体制造
■包装和图形艺术行业
■装配和搬运术领域（取放装置）
■特殊机械工程任务
■输送带系统


带背景遮蔽功能的WTB 160T在检测垫圈、密封圈和O型环。		聚焦型漫反射式光电开关WTF 160T在长距离检测真空室内凹槽的方向。		监控工具上的刻痕，例如，在印刷电路板制造过程中。带背景遮蔽功能的WTB 160T能可靠地检测直径小至0.3mm的较小钻孔。


WL 160T镜反射式光电式开关在检测一捆金属片的位置以及转子的单个薄片。		WTM 160T色标检测漫反射光电开关可区分振动输送机内部件的前沿和后沿。

自学习

WTB 160T漫反射式光电开关，背景遮蔽，聚焦型

■非常细小的光点
■高精度背景遮蔽功能，灵敏度高
■可检测物体较小的物体
■LED指示灯显示信号冗余



	1.接收器光轴中心 2.发射器光轴中心 3.3针/4针M8插头或连接电缆 4.自学习按钮 5.亮通/暗通旋转开关：L=亮通 D=暗通 6.橙色LED指示灯；有源开关输出 7.绿色LED信号强度指示灯；接收信号＞1.1倍信号冗余

附件
插头
安装支架

1）外壳形式：水平
2）外壳形式：垂直
3）反射率为90%的物体（按照DIN5033标准白色）
4）TA=+25℃时的平均使用寿命为100，000小时
5）限制值
6）必须在Vs容许误差范围内

7）无负载
8）带阻抗负载
9）亮/暗比例1：1
10）应客户要求可提供5m电缆；0℃以下不可弯曲
11）A=Vs极性倒接保护
B=输入和输出极性倒接保护
C=抵抗脉冲干扰
D=输出过电流和短路保护

检测距离

1.对白色物体检测距离，90%反射率 2.对灰色物体检测距离，18%反射率 3.对黑色物体检测距离，6%反射率

WTB 160T漫反射式光电开关，背景遮蔽

■检测距离长（150mm）
■附加的自学习模式，适合检测发光和不规则表面
■LED指示灯显示信号冗余



	1.接收器光轴中心 2.发射器光轴中心 3.3针/4针 M8插头或连接电缆 4.自学习按钮 5.亮通/暗通旋转开关：L=亮通D=暗通 6.橙色LED指示灯：有源开关输出 7.绿色LED信号强度指示灯：接收信号＞1.1倍信号冗余

附件
插头
安装支架

检测距离

WTM 160T漫反射式光电开关，色标检测器

■色标传感器
■防护等级：IP 67
■可分辨10级灰度
■LED指示灯显示信号冗余



	1.接收器光轴中心 2.发射器光轴中心 3.3针/4针 M8插头或连接电缆 4.自学习按钮 5.亮通/暗通旋转开关：L=亮通D=暗通 6.橙色LED指示灯：有源开关输出 7.绿色LED信号强度指示灯：接收信号＞1.1倍信号冗余

附件
插头
安装支架

1）外壳形式；水平
2）外壳形式：垂直
3）TA=+25℃时的平均使用寿命为100，000小时
4）限制值
5）必须在Vs容许误差范围内
6）无负载

7）带阻抗负载
8）亮/暗比例1：1
9）应客户要求可提供5m电缆；0℃以下不可弯曲
10）A=Vs极性倒接保护
B=输入和输出极性倒接保护
C=抵抗脉冲干扰
D=输出过电流和短路保护

颜色检测
在光谱范围HKS（11）33N（紫色）至88N（黑色）内，颜色的检测从25%变化至100%。橙色或者绿色和橙色LED在进行检测工作时亮灯。

以下项目无法分辨：
33N（25%）/88N（25%）
33N（25%）/77N（25%）
33N（25%）/23N（25%）
43N（50%）/54N（75%）
43N（25%）/77N（25%）
43N（25%）/8N（25%）
54N（50%）/4N（75%）以及
23N（25%）/77N（25%）

88N：黑色
77N：棕色
23N：红色
8N：橙色
4N：黄色
54N：绿色
47N：浅蓝
43N：深蓝
33N：紫色

HKS=Hostman-Steinberg,K+E 印刷油墨，Schminke &Co.公司。

HKS颜色是上述公司开关的印刷油墨的颜色，为了保证一种颜色能够精确地再现。它们是图形艺术的行业标准。HKS-N代表在胶版印刷和凸版印刷中，带有一种颜色或光谱的无涂层纸，范围从1（黄色）到97（黑色）。色标可应客户要求提供。订货号：8006 387。

检测距离
1.对白色物体检测距离，90%反射率 2.对灰色物体检测距离，18%反射率 3.对黑色物体检测距离，6%反射率

WTF 160T漫反射式光电开关，聚焦镜头

■可长距离（100mm）检测小尺寸以及对比度差异小的物体
■聚焦的光束
■LED指示灯显示信号冗余



	1.接收器光轴中心 2.发射器光轴中心 3.3针/4针M8插头或连接电缆 4.自学习按钮 5.亮通/暗通旋转开关：L=亮通D=暗通 6.橙色LED指示灯：有源开关输出 7.绿色LED信号强度指示灯：接收信号＞1.1倍信号冗余

附件
插头
安装支架

检测距离

1.对白色物体检测距离，90%反射率 2.对灰色物体检测距离，18%反射率 3.对黑色物体检测距离，6%反射率

WTE 160T漫反射式光电开关，增强型，红色光源

■检测距离长
■红色光源，适合各种标准应用场合
■LED指示灯显示信号冗余



	1.接收器光轴中心 2.发射器光轴中心 3.3针/4针 M8插头或连接电缆 4.自学习按钮 5.亮通/暗通旋转开关：L=亮通D=暗通 6.橙色LED指示灯：有源开关输出 7.绿色LED信号强度指示灯：接收信号＞1.1倍信号冗余

附件
插头
安装支架

检测距离

1.对白色物体检测距离，90%反射率 2.对灰色物体检测距离，18%反射率 3.对黑色物体检测距离，6%反射率

光点直径WTE160T

WTE 160T漫反射式光电开关，增强型，红外光源

■检测距离长
■红外光源，适合检测反射率低的物体
■LED指示灯显示信号冗余



	1.接收器光轴中心 2.发射器光轴中心 3.3针/4针 M8插头或连接电缆 4.自学习按钮 5.亮通/暗通旋转开关：L=亮通D=暗通 6.橙色LED指示灯：有源开关输出 7.绿色LED信号强度指示灯：接收信号＞1.1倍信号冗余

附件
插头
安装支架

检测距离


1.对白色物体检测距离，90%反射率 2.对灰色物体检测距离，18%反射率 3.对黑色物体检测距离，6%反射率

光点直径WTE160TIR

WL160T镜反射式光电开关，红色光源，DC 电源

■非常细小的光点
■响应时间短
■可检测（半）透明的物体
■可检测较小的物体
■LED指示灯显示信号冗余



	1.接收器光轴中心 2.发射器光轴中心 3.3针/4针 M8插头或连接电缆 4.自学习按钮 5.亮通/暗通旋转开关：L=亮通D=暗通 6.橙色LED指示灯：有源开关输出 7.绿色LED信号强度指示灯：接收信号＞1.1倍信号冗余

附件
插头
安装支架(随机发货)
反射镜

1）外壳形式：水平
2）外壳形式：垂直
3）TA=+25℃时的平均使用寿命为100，000小时
4）限制值
5）必须在Vs容许误差范围内
6）无负载

检测范围和信号冗余量


光点直径WT160T

W170 ：迷你光电开关--坚固、实用

由于具有大检测范围、坚固不锈钢外壳、红色发射光以及不受被检测物表面特性的影响的特点，W170系列光电开关可为用户提供较多的好处，比如操控简单、高性能等。

亮通/暗通控制电缆使型号数量减少了一半。

W170光电开关已经证明在下列领域应用得非常成功：
■输送系统
■包装行业
■装配和输送线系统
■特种机械构造。

检测范围：
■WS/ WE170对射式光电开关：7m，随机附件为挡光板和偏光滤镜。偏光滤镜可降低相互干扰。WS/WE170 光电开关也可配置简单的光栅。

■WL170 镜反射式光电开关：3.5m（PL80A），配偏光滤镜。同时，作为开关滞后降低的型号：特别适合检测透明物体，例如玻璃或薄膜。

WT170漫反射式光电开关，增强型：检测距离为400mm（90%反射率），适合标准检测工作。配聚焦镜头时，检测距离为10…90mm，带背景遮蔽功能，光点细小，灵敏度高，

该系列的所有产品都有以下特征：

随机提供的安装支架和P250反射镜（用于WL170）；防护等级为IP 67，Vs为10…30V DC；PNP或NPN开关输出；M8插头或电缆。
此外，LED发射的可见红光简化了控制。

WL170，迷你型对射式光电开关用于透明物体标签检测。

即使瓶子装着透明液体，开关滞后降低的WL170迷你型镜反射式光电开关也能可靠检测输送带上的干扰。

WS/WE170迷你型对射式光电开关控制塑料袋密封机械的系统定时。随机提供的偏光滤镜支持装配作业。

WT170迷你型漫反射式光电开关用于检测单个金属片截面，从而监控剪板机运行情况。


WI 170镜反射式光电开关检测透明空气气禳。		WS/WE170对射式光电开关可以透过包装检测内部物体。		WT170漫反射式光电开关检测电子板上的微小电气元件。

WT170漫反射式光电开关，背景遮蔽，红色光源，DC 电源

■聚焦型检测距：带背景遮蔽功能，灵敏度高
■灵敏度可调校（270°）
■可见红色光源辅助校准

附件
电缆插头
安装支架(随机提供)

1）反射率为90%的物体（按照DIN5033标准白色）
2）TA=+25℃时的平均使用寿命为100，000小时
3）限制值
4）不可以超过或低于Vs容许误差值
5）无负载
6）阻抗负载下的信号传输时间

7）亮/暗比例1：1
8）0℃以下不可弯曲
9）参考电压50V DC
10）A=Vs极性倒接保护
B=输入和输出极性倒接保护
C=抵抗脉冲干扰
D=输出过电流和短路保护

检测距离

1.对黑色物体检测距离，6%反射率 2.对灰色物体检测距离，18%反射率 3.对白色物体检测距离，90%反射率

WT 170漫反射式光电开关，增强型，红色光源， DC 电源

■增强型漫反射式光电开关，适合标准应用场合
■灵敏度可调校
■可见红色LED光发射器辅助校准

附件
电缆插头
安装支架(随机提供)

1）反射率为90%的物体（按照DIN 5033标准白色）
2）T=+25℃时的平均使用寿命为100，000小时
3）限制值
4）不可以超过或低于Vs容许误差值
5）无负载
6）阻抗负载下的信号传输时间

7）亮/暗比例1：1
8）0℃以下不可弯曲
9）参考电压50 V DC
10）A=Vs极性倒接保护
B=输入和输出极性倒接保护
C=抵抗脉冲干扰
D=输出过电流和短路保护

检测距离

1.对黑色物体检测距离，6%反射率 2.对灰色物体检测距离，18%反射率 3.对白色物体检测距离，90%反射率

WL 170镜反射式光电开关，红色光源，DC 电源

配偏光滤镜，即使对于发反光率大表面也能可靠地检测
也使用于“钻石级反射镜“
可见红色LED光发射器辅助校准



	1.M3螺纹安装孔，φ3mm 2.红色LED信号强度指示灯：接收信号≥开关阀值 3.接收器光轴中心 4.发射器光轴中心

附件
电缆插头
安装支架(随机提供)
反射镜(随机提供反射镜P250)

1）TA=+25℃时的平均使用寿命为100，000小时
2）限制值
3）不可以超过或低于Vs容许误差值
4）无负载
5）阻抗负载下的信号传输时间
6）亮/暗比例1：1

7）0℃以下不可弯曲
8）参考电压50 V DC
9）A=Vs极性倒接保护
B=输入和输出极性倒接保护
C=抵抗脉冲干扰
D=输出过电流和短路保护

检测范围和信号冗余

WL170镜反射式光电开关，用于透明物体检测，红色光源， DC 电源

■是检测玻璃、透明物体以极细小物体的理想选择
■检测可靠度
较小衰减率20%
较小发射差异15%
■灵敏度可调校
■聚焦镜头

附件
电缆插头(随机提供)
安装支架(随机提供反射镜P250)

1）TA=+25℃时的平均使用寿命为100，000小时
2）限制值
3）不可以超过或低于Vs容许误差值
4）无负载
5）阻抗负载下的信号传输时间
6）亮/暗比例1：1

7）0℃以下不可弯曲
8）参考电压50 V DC
9）A=Vs极性倒接保护
B=输入和输出极性倒接保护
C=抵抗脉冲干扰
D=输出过电流和短路保护

检测范围和信号冗余

WS/WE 170对射式光电开关，红色光源， DC 电源

■偏光滤镜作为附件随机提供，当使用几台WS/WE170设备时，可降低相互之间的干扰
■测试输入端（WS170发送器，用于设备和系统测试）
■配挡光板（1mm）,适合检测细小部件或者定位工作

	1.M3螺纹安装孔，φ3mm，红色LED信号强度指示灯： 2.接收信号≥开关阀值 3.接收器光轴中心发射器光轴中心
防止两台WS/WE170设备之间的相互干扰，观察到的较小间距Dmin:


防止两台WS/WE170设备之间的相互干扰，观察到的较小间距Dmin: A. R0.25m…7m：无光学附件 B. R0.15m…1m：配开槽荫罩BL 170-10 如使用偏光滤镜，则无相互干扰 A. 附件偏光滤镜BL 170-POLF只能达到R≤3m B. 附件偏光滤镜BL 170-POLF配开槽荫罩BL 170-10可达到R≤0.5m

附件
电缆插头
安装支架
特殊附件

1）TA=+25℃时的平均使用寿命为100，000小时
2）限制值
3）不可以超过或低于Vs容许误差值
4）无负载
5）阻抗负载下的信号传输时间
6）亮/暗比例1：1

7）0℃以下不可弯曲
8）参考电压50 V DC
9）A=Vs极性倒接保护
B=输入和输出极性倒接保护
C=抵抗脉冲干扰
D=输出过电流和短路保护

工作范围和信号冗余量

1.无附件 2.配偏光滤镜附件 3.配挡光板1mm 4.配偏光滤镜和挡光板1mm

WLL 170（T）LL3光纤电缆
光纤式光电开关：配备光纤电缆系统的灵活解决方案

较佳配备的光纤式检测器

安全和简便的开关：
WLL 170（T）和LL3光纤电缆的结合，为众多应用场合提供极其简单的控制以及智能的系统方案。该系列产品适合要求严格的标准应用场合，例如检测非常小的物体，识别色标或透明物体等，您可以选择：
为各种典型应用场合选择一款较佳的WLL 170（T）类型。

■带自学习功能的WLL 170T：
带自学习功能的产品简化了控制：只需要按一次按钮（自学习），开关阀值和开关滞后即可自动设定。

■红色或绿色LED发射器：选择较适合的发射光，以便实现较佳的颜色对比度检测。

■可手动调校开关阀值的WLL 170-2：节省成本的解决方案，适合所有标准应用场合。

■高速的WLL 170：每秒10，000的开关操作，无疑是高速应用场合的较佳选择。

■带模拟输出的WLL 170A：轻松实现检测和控制。

LL3光纤电缆系列有大量适用的光纤电缆可供选择。适合WLL 170的LL3系列光纤电缆约有90种，可谓您提供较灵活的配置，满足您的需求。

组合的WLL 170/LL3光纤电缆典型应用场合如下：半导体工业，电子组装，包装技术领域，搬运和装配系统，特种机械，建设和精密工程。


在DVD磁头制造过程中，WLL 170（T）光纤式光电开关配合LL3光纤，可以确定非常细小的位置。		光纤传感器被广泛的使用在电子行业，在配合径向出光的LL3光纤WLL170（T）检测出电气接口的引脚。


WLL170（T）有红色光源和绿色光源可选择，在包装行业WLL170（T）可以具有色标传感器或槽行开关的功能。		由于LL3光纤可以在潮湿或高温的环境下使用，WLL170（T）可以用于部分食品加工或包装行业需要的特殊环境中。

WLL 170-2，红色光源，手动灵敏度调校， DC 电源

■红色LED发射器，适合标准应用场合
■手动灵敏度调校
■简单的安装和对准



	1.LED发射器，LL3光纤电缆安装（发射器光纤） 2.接收器，LL3光纤电缆安装（接收器光纤） 3.防护罩，两端可升高 4.安装支架，随机提供（见附件） 5.插头 6.光纤电缆安装正确指示 7.橙色LED指示灯：在开关输出有效时亮灯 8.绿色LED信号强度指示灯；在接收信号＜0.9或＞1.1倍开关阀值时亮灯（开关阀值=1） 9.灵敏度刻度270° 10.灵敏度调整钮（10圈） 11.OFF延迟选择开关： “OFF DLY”（=ON）/“OFF”，固定40ms 12. 选择开关：“L.ON”（亮通），“D.ON”（暗通）

附件
3针M8插头
4针M8插头
光纤电缆
端部适配器
安装支架

1）反射率为90%的物体（按照DIN5033标准白色）
2）灵敏度刻度270°
3）TA=+25℃时的平均使用寿命为100，000小时
4）限制值
5）不可以超过或低于Vs容许误差值
6）无负载

7）阻抗负载下的信号传输时间
8）亮/暗比例1：1
9）0℃以下不可弯曲
10）配有保护LL3光纤电缆的封闭防护罩

WLL 170-2功能图

WLL 170-2
橙色LED指示灯：当开关输出Q有效时亮灯。取决于亮通/暗通选择开关的设置。

绿色LED指示灯：当接收信号＜0.9或＞1.1倍开关阀值时亮灯（取决于开关阀值Q，开关阀值=1）。

WLL 170-2，绿色光源，手动灵敏度调校，DC 电源

■绿色LED发射器，适合标准应用场合以及印刷标记的识别
■手动灵敏度调校
■简单的安装和对准



	1.LED发射器，LL3光纤电缆安装（发射器光纤） 2.接收器，LL3光纤电缆安装（接收器光纤） 3.防护罩，两端可升高 4.安装支架，随机提供（见附件） 5.插头 6.光纤电缆安装正确指示 7.橙色LED指示灯：在开关输出有效时亮灯 8.绿色LED信号强度指示灯；在接收信号＜0.9或＞1.1倍开关阀值时亮灯（开关阀值=1） 9.灵敏度刻度270° 10.灵敏度调整钮（10圈） 11.OFF延迟选择开关： “OFF DLY”（=ON）/“OFF”，固定40ms 12. 选择开关：“L.ON”（亮通），“D.ON”（暗通）

附件
3针M8插头
4针M8插头
光纤电缆
端部适配器
安装支架

1）反射率为90%的物体（按照DIN5033标准白色）
2）灵敏度刻度270°
3）TA=+25℃时的平均使用寿命为100，000小时
4）限制值
5）不可以超过或低于Vs容许误差值
6）无负载
7）阻抗负载下的信号传输时间
8）亮/暗比例1：1
9）0℃以下不可弯曲
10）配有保护LL3光纤电缆的封闭防护罩

WLL 170-2功能图
WLL 170-2
橙色LED指示灯：当开关输出Q有效时亮灯。取决于亮通/暗通选择开关的设置。

绿色LED指示灯：当接收信号＜0.9或＞1.1倍开关阀值时亮灯（取决于开关阀值Q，开关阀值=1）。

WLL 170-2，高速， DC 电源

■10，000/秒的高速，适合极快的过程
■红色LED发射器
■手动灵敏度调校
■信号扩展时间延迟40ms



	1.LED发射器，LL3光纤电缆安装（发射器光纤） 2.接收器，LL3光纤电缆安装（接收器光纤） 3.防护罩，两端可升高 4.安装支架，随机提供（见附件） 5.插头 6.光纤电缆安装正确指示 7.橙色LED指示灯：在开关输出有效时亮灯 8.绿色LED信号强度指示灯；在接收信号＜0.9或＞1.1倍开关阀值时亮灯（开关阀值=1） 9.灵敏度刻度270° 10.灵敏度调整钮（10圈） 11.OFF延迟选择开关： “OFF DLY”（=ON）/“OFF”，固定40ms 12. 选择开关：“L.ON”（亮通），“D.ON”（暗通）

附件
3针M8插头
4针M8插头
光纤电缆
端部适配器
安装支架

WLL 170-2功能图
WLL 170-2
橙色LED指示灯：当开关输出Q有效时亮灯。取决于亮通/暗通选择开关的设置。

绿色LED指示灯：当接收信号＜0.9或＞1.1倍开关阀值时亮灯（取决于开关阀值Q，开关阀值=1）。

WLL 170A，模拟输出，DC电源

■模拟输出电压1…5V

■适合的LL3光纤电缆选择范围广

■是满足复杂要求的理想选择，例如，定位任务、浊度/透射测定，对比度分辨率

■信号扩展时间延迟40ms



	1.LED发射器，LL3光纤电缆安装（发射器光线） 2.接收器，LL3光纤电缆安装（接收器光线） 3.防护罩，两端可升高，可拆卸 4.安装支架，随机提供（见附件） 5.绿色LED信号强度指示灯；无接收信号或者模拟输出饱和（≥5V） 6.红色LED信号强度指示灯：当接收到光时亮灯 7.灵敏度刻度较小/较大=270° 8.灵敏度调整钮（较小/较大=7圈） 9.模拟输出响应时间选择开关

附件
电缆插座
安装支架
光纤电缆

1）见附件：LL3光纤电缆选型表
2）反射率为90%的物体（按照DIN5033标准白色）
3）TA=+25℃时的平均使用寿命为100，000小时
4）偏差，见LL3数据
5）限制值
6）不可以超过或低于Vs容许误差值
7）无负载
8）延迟时间：接收信号变化/模拟输出变化（范围上限值的90%）
9）刻度370°
10）0℃以下不可弯曲
11）A=Vs极性倒接保护
C=抵抗脉冲干扰
D=输出过电流和短路保护

WLL 170A 模拟输出，典型曲线

WLL 170T，红色光源，自学习，DC 电源

■红色LED发送器
■适合标准应用场合和标记识别
■通过自学习轻松实现对准和调校



	1.LED发射器，LL3光纤电缆安装（发射器光线） 2.接收器，LL3光纤电缆安装（接收器光纤） 3.防护罩，两端可升高，可拆卸 4.安装支架，随机提供（见附件） 5.橙色LED指示灯；在开关输出有效时亮灯 6.绿色LED信号强度指示灯；在接收信号＜0.9或＞1.1倍开关阀值时亮灯（开关阀值=1） 7.OFF延迟选择开关： “OFF DLY”（=ON）/“OFF”，固定40ms 8.选择开关：“L.ON”（亮通），“D.ON”（暗通） 9.工作模式选择开关：“SET”（自学习模式）/“RUN”（检测模式） 10.“自学习”按钮

附件
电缆插座
安装支架
光纤电缆

1）反射率为90%的物体（按照DIN5033标准白色）
2）自学习有效
3）设备处于检测模式
4）TA=+25℃时的平均使用寿命为100，000小时
5）见LL3数据表
6）限制值

7）不可以超过或低于Vs容许误差值
8）无负载
9）通过滑动开关选择
10）亮/暗比例1：1，无时间延迟
11）带阻抗负载
12）0℃以下不可弯曲
13）A=Vs极性倒接保护
B=输入/输出极性倒接保护
C=抵抗脉冲干扰
D=输出过电流和短路保护

WLL 170T标准功能图
■WLL 170T处于检测模式：
工作模式选择开关处于RUN位置（通过自学习按钮设置开关阀值后）

橙色 LED指示灯：当电源连接Q有效时亮灯。取决于亮通/暗通选择开关的设置。

绿色LED指示灯：当接收信号＜0.9或＞1.1倍开关阀值时亮灯（取决于开关阀值Q，开关阀值=1）。

LED显示处于自学习模式：见第15页自学习说明。

WLL 170T，绿色光源，色标检测器，DC 电源

■绿色LED发送器
■是红色标记、对比度或物体识别的理想选择
■通过自学习轻松调校



	1.LED发射器，LL3光纤电缆安装（发射器光线） 2.接收器，LL3光纤电缆安装（接收器光纤） 3.防护罩，两端可升高，可拆卸 4.安装支架，随机提供（见附件） 5.橙色LED指示灯；在开关输出有效时亮灯 6.绿色LED信号强度指示灯；在接收信号＜0.9或＞1.1倍开关阀值时亮灯（开关阀值=1） 7.OFF延迟选择开关： “OFF DLY”（=ON）/“OFF”，固定40ms 8.选择开关：“L.ON”（亮通），“D.ON”（暗通） 9.工作模式选择开关：“SET”（自学习模式）/“RUN”（检测模式） 10.“自学习”按钮

附件
电缆插座
安装支架
光纤电缆

1）反射率为90%的物体（按照DIN5033标准白色）
2）自学习有效
3）配备LL3-DT01漫反射式光纤电缆时，检测距离为3mm
4）设备处于检测模式
5）TA=+25℃时的平均使用寿命为100，000小时
6）见LL3数据表

7）限制值
8）不可以超过或低于Vs 容许误差值
9）无负载
10）通过滑动开关选择
11）亮/暗通比例1：1，无时间延迟
12）带阻抗负载
13）0℃以下不可弯曲
14）A=Vs极性倒接保护
B=输入/输出极性倒接保护
C=抵抗脉冲干扰
D=输出过电流和短路保护

WLL 170T标准功能图

WLL 170T处于检测模式：

工作模式选择开关处于RUN位置（通过自学习按钮设置开关阀值后）

橙色LED指示灯：当电源连接Q有效时亮灯。取决于亮通/暗通选择开关的设置。

绿色LED指示灯：当接收信号＜0.9或＞1.1倍开关阀值时亮灯（取决于开关阀值Q，开关阀值=1）。

LED显示处于自学习模式：见第15页自学习说明。

WLL 170T 光纤式光电开关，自学习功能描述

WLL 170T 光纤式光电开关，自学习程序 1.精确灵敏度设定（按按钮两次）；WLL170T 自学习程序


该工作模式适合所有检测工作：大范围、精确开关点、低滞后、透明物体以及对比度标记。WLL 170T通过 μ-处理器自动较佳化开关阀值和滞后，并且将其永久存入EEPROM。无需特别的经验，即可完成光电元件的精确校准。自学习按钮要按两次。应用：对射模式：适合所有标准应用场合，即使很薄、很透明的物体也能被检测。漫反射模式适合：适合所有标准应用场合，可检测有强烈的背景干扰，尺寸小、光线暗的物体，以及带对比度差异的简单标记。

2.精确定位物体或开关位置（按按钮1次）：WLL170T


该工作模式特别适合精确的定位工作。将物体放在所需的开关位置后，WLL 170T系统自动检测存在的背景干扰。较佳化开关阀值，并将其储存在EEPROM中。无须特别的经验，即可完成光电元件的灵敏度设定。自学习按钮只能按一次。应用：对射模式：用于准确定位物体。漫反射模式：用于准确定位物体以及对比度标记。

WT190T：方便、可靠的漫反射式光电开关高标准应用场合的首选

在要求严格的应用场合，光电开关需要满足下列较重要的应用要求：经济高效、可靠以及操作简便。

由背景遮蔽型WTB 190T漫反射式光电开关以及前景遮蔽型WTV 190T漫反射光电组成的WT 190T系列。可以满足上述要求。WT 190T代表创新科技，能够攻克多方面的难题。

标准系统功能包括：

红色光源：通过使用可见红光点，检测器能够以较佳方式快速对准物体。

自学习程序：只需按一下按钮，或者通过外部控制线，就可以完成；极大地简化了设备对准的程序，实现非常有效地对准。

设备参数设置：只需按一下按钮就可完成：检测器可以通过选择模式方便地进行编成和较终校准，是理想的选择。当具体情况要求时，可以通过长达10秒的时间延迟。

显示屏：通过易读显示给出菜单提示。

紧凑、符合工业标准的APS塑料外壳，使设备即使在恶劣的环境条件下也可使用。

4针M8设备插头或者2m电缆和200HZ的开关频率一样，是设备的标准配置。WT 190的性能范围适用于下列领域：

■包装行业；
■电子工业；
■搬运/机器人系统；
■配送领域。


WTV 190T：2 点自学习，监控罐头位置。侧置的罐头被检测并选择。适用行业：包装		WTB 190T：定位自学习，纸幅边缘控制。适用行业：印刷/造纸		WTB 190T：定位自学习，检测容器的完整性。适用行业：包装


WTB 190T：定位E卡检测。通过定时其功能孔隙被抑制。适用行业：电子		WTB 190T：2点自学习。在充气包装台前监控小甜饼包装的情况。定位检测充气包装是否正确。适用行业：包装

操作面板和功能描述

WTB 190T 漫反射式光电开关，背景遮蔽，长距离，自学习

■精确的背景遮蔽
■小的、精确的红色光点能够较适宜地和快速地校准设备
■通过按下自学习按钮，设置设备
■通过按下选择模式按钮，使设备参数化
■有菜单提示的显示器很容易读取，从而能够方便编程和参数化



	1.被检测物体的标准方向； 2.光轴的中心、接收器 3.光轴的中心、发射器 4.橙色LED指示器：输出是激活的 5.绿色LED指示器：在信号冗余量＞1.1情况下 6.安装孔：大约3.1mm 7.插头：4针M8或者2米电缆； 8.数字显示器 9.选择模式按钮 10.自学习按钮

附件
连接器
安装系统

1）90%反射比的目标（按照DIN5033，参照标准的白色）
2）TA=+25℃时的平均使用寿命为100，000小时
3）限制值
4）不可以超过或低于Vs容许误差值
5）无负载
6）通过“选择按钮”，菜单引导的显示器
7）带电阻负荷
8）亮/暗比例1：1，无时间延迟
9）0℃以下不可弯曲
10）参考电压50 V DC
11）A=Vs极性倒接保护
B=输出Q和Q短路保护
C=抵抗脉冲干扰
D=输出过电流和短路保护

检测距离

1.对白色物体检测距离，90%反射率 2.对灰色物体检测距离，18%反射率 3.对黑色物体检测距离，6%反射率

光点直径

WTB 190T 漫反射式光电开关，背景遮蔽，短距离，自学习

精确的背景遮蔽
小的、精确的红色光点能够较适宜地和快速地校准设备
通过按下自学习按钮，设置设备
通过按下选择模式按钮，使设备参数化
有菜单提示的显示器很容易读取，从而能够方便编程和参数比



	1.被检测物体的标准方向； 2.光轴的中心、接收器 3.光轴的中心、发射器 4.橙色LED指示器：输出是激活的 5.绿色LED指示器：在信号冗余量＞1.1情况下 6.安装孔：大约3.1mm 7.插头：4针M8或者2米电缆； 8.数字显示器 9.选择模式按钮 10.自学习按钮

附件
连接器
安装系统

1）90%反射比的目标（按照DIN5033，参照标准的白色）
2）TA=+25℃时的平均使用寿命为100，000小时
3）限制值
4）不可以超过或低于Vs容许误差值
5）无负载
6）通过“选择按钮”，菜单引导的显示器
7）带电阻负荷
8）亮/暗比例1：1，无时间延迟
9）0℃以下不可弯曲
10）参考电压50 VDC
11）A=Vs极性倒接保护
B=输出Q和Q短路保护
C=抵抗脉冲干扰
D=输出过电流和短路保护

检测距离

1.对白色物体检测距离，90%反射率 2.对灰色物体检测距离，18%反射率 3.对黑色物体检测距离，6%反射率

光点直径

WTV 190T 漫反射式光电开关，前景遮蔽，短距离，自学习

■精确的前景遮蔽
■小的、精确的红色光点能够较适宜地和快速地校准设备
■通过按下自学习按钮，设置设备
■通过按下选择模式按钮，使设备参数化
■有菜单提示的显示器很容易读取，从而能够方便编程和参数化



	1.被检测物体的标准方向； 2.光轴的中心、接收器 3.光轴的中心、发射器 4.橙色LED指示器：输出是激活的 5.绿色LED指示器：在信号冗余量＞1.1情况下 6.安装孔：大约3.1mm 7.插头：4针M8或者2米电缆； 8.数字显示器 9.选择模式按钮 10.自学习按钮

附件
连接器
安装系统

1）90%反射比的目标（按照DIN5033，参照标准的白色）
2）TA=+25℃时的平均使用寿命为100，000小时
3）限制值
4）不可以超过或低于Vs容许误差值
5）无负载
6）通过“选择按钮”，菜单引导的显示器
7）带电阻负荷
8）亮/暗比例1：1，无时间延迟
9）0℃以下不可弯曲
10）参考电压50 VDC
11）A=Vs极性倒接保护
B=输出Q和Q短路保护
C=抵抗脉冲干扰
D=输出过电流和短路保护

检测距离

1.对白色物体检测距离，90%反射率 2.对灰色物体检测距离，18%反射率 3.对黑色物体检测距离，6%反射率

光点直径

WTV 190T 漫反射式光电开关，前景遮蔽，短距离，自学习



	1.被检测物体的标准方向； 2.光轴的中心、接收器 3.光轴的中心、发射器 4.橙色LED指示器：输出是激活的 5.绿色LED指示器：在信号冗余量＞1.1情况下 6.安装孔：大约3.1mm 7.插头：4针M8或者2米电缆； 8.数字显示器 9.选择模式按钮 10.自学习按钮

附件
连接器
安装系统

1）90%反射比的目标（按照DIN5033，参照标准的白色）
2）TA=+25℃时的平均使用寿命为100，000小时
3）限制值
4）不可以超过或低于Vs容许误差值
5）无负载
6）通过“选择按钮”，菜单引导的显示器
7）带电阻负荷
8）亮/暗比例1：1，无时间延迟
9）0℃以下不可弯曲
10）参考电压50 VDC
11）A=Vs极性倒接保护
B=输出Q和Q短路保护
C=抵抗脉冲干扰
D=输出过电流和短路保护

检测距离

1.对白色物体检测距离，90%反射率 2.对灰色物体检测距离，18%反射率 3.对黑色物体检测距离，6%反射率

光点直径

WLL 190T

技术说明

WLL 190T简单的安装和结构化设计

配备LL3系列光纤电缆的WLL 190T光纤式光电开关特别适合检测非常细小、背景干扰强烈和透明的物体、颜色标记，以及用于定位操作。当安装空间非常狭小时，光纤电缆是理想的选择。此外，8路干扰抑制系统预防电缆间的相互干扰（WLL 190T总线），WLL 190T可单独使用或集成为16通道总线。

WLL 190T光纤式光电开关以及LI3光纤电缆组成强大的阵营

WLL 190T和LL3在应用性质和领域方面互为补充。LL3系列光纤电缆有80多种型号可供选择，包括通用型电缆和专用电缆。

监控在线互动

监控使很多功能被简化：例如，测试、编程、调试、维护和故障检修。4位显示屏（红色或绿色）以及3位显示屏（绿色）反映各自模式下实际和视觉反馈：
■在工作模式下：接收信号以及选定功能模式的反馈
■在编程模式下：根据菜单向导选择参数以及激活/抑制的确认

大功率或高速

通过可选的响应时间（0.4ms,1ms,4ms）,达到较佳范围。

WLL 190T 配集成的总线技术

WLL 190T系列检测器已经集成了总线技术。无需单独的主机或辅机。有两种可用的总线供选择：软件和硬件总线系统。这两种系统只需通过一个总线插头编码并激活（软件总线系统用3针，硬件总线系统用5针）

优点如下：

■级联的WLL 190T可达16。
■8路干扰抑制自动激活。
■可进入所有的软件选项。
■使用一种硬件总线系统，降低了所需的接线数量。

软件：
通过按按钮和菜单向导，可安全快速地编程。可在检测器上单独、直接确定设备的属性及其参数：

		“正常”灵敏度

		透明物体的较佳设置，如玻璃

		动态开关阈值

		标记检测“零识别”（窗口技术）

		APC自动功率控制有效

		设置重合信号的计数器功能

		功能：输入各种设备属性，例如工作模式和响应时间

		通过软件总线系统设置的特殊功能：例如，复制设定值，自动零级

WLL 190T 光纤式光电开关，红色光源， DC 电源

■红色LED光源
■范围较广
■高精度、稳定的开关点
■数字显示屏
■人机互动提示操作
■适合搭配LL3光纤电缆系列



光纤电缆安装正确指示	1. LED发射器，LL3光纤电缆安装（发射器光线） 2. 接收器，LL3光纤电缆安装（接收器光纤） 3. 光纤电缆的锁定 4. 防护罩：可外折约180° 5. M8固定插头或1线/3线可更换电缆（发货不包括电缆） 6. 安装支架，随机提供（见附件） 7. 黄色LED指示灯；在开关输出有效时亮灯 8. 数字显示屏：3位和4位绿色：当前接收值，工作模式红色：自学习和功能参数 9. 步进按钮＞（手动开关阈值：较高，或下一个功能参数） 10. 步进按钮＜（手动开关阀值：较低，或前一个功能参数） 11. 自学习按钮 12. 模式/Enter按钮（编程按钮） 13. 工作模式选择开关： “SET”：有效的自学习开关阀值 “RUN”：检测模式以及功能参数选择 14. 护盖（两侧均有）。用于“块安装”,使用总线插头时收起

附件
电缆插头
安装支架
光纤电缆

1) TA=+25℃时的平均使用寿命为100，000小时
2) 在响应时间为4ms时的范围/检测距离。响应时间短会缩小范围（见LL3/WLL 190T范围表）
3) 反射率为90%的物体（按照DIN5033标准白色）
4) 偏差见LL3数据
5) 限制值
6) 不可以超过或低于Vs容许误差值

7) 无负载
8) 阻抗负载下的信号传输时间
9) 亮/暗比例1：1，无时间延迟
10) 0℃以下不可弯曲
11) 参考电压50 V DC
12) 仅正确匹配LL3光纤电缆。只能进行单机操作。选择总线操作时，需要拆下边盖，接上总线插头：IP 50
13) A=Vs极性倒接保护
B=输入/输出极性倒接保护
C=抵抗脉冲干扰
D=输出过电流和短路保护

WLL 190T 光纤式光电开关，绿色光源， DC 电源

■绿色LED光源
■用于标记检测
■高精度、稳定的开关点
■数字显示屏
■人机互动提示操作
■适合搭配LL3光纤电缆系列



光纤电缆安装正确指示	1）LED发射器，LL3光纤电缆安装（发射器光线） 2）接收器，LL3光纤电缆安装（接收器光纤） 3）光纤电缆的锁定 4）防护罩：可外折约180° 5）M8固定插头或1线/3线可更换电缆（发货不包括电缆） 6）安装支架，随机提供（见附件） 7）黄色LED指示灯；在开关输出有效时亮灯 8）数字显示屏：3位和4位绿色：当前接收值，工作模式红色：自学习和功能参数 9）步进按钮＞（手动开关阀值：较高，或下一个功能参数） 10）步进按钮＜（手动开关阀值：较低，或前一个功能参数） 11）自学习按钮 12）模式/Enter按钮（编程按钮） 13）工作模式选择开关： “SET”：有效的自学习开关阀值 “RUN”：检测模式以及功能参数选择 14）护盖（两侧均有）。用于“块安装”，使用总线插头时收起

附件
电缆插头
安装支架
光纤电缆

1）TA=+25℃时的平均使用寿命为100，000小时
2）在响应时间为4ms时的范围/检测距离。响应时间短会缩小范围（见LL3/WLL 190T范围表）
3）反射率为90%的物体（按照DIN5033标准白色）
4）偏差见LL3数据
5）限制值
6）不可以超过或低于Vs容许误差值

7）无负载
8）阻抗负载下的信号传输时间
9）亮/暗比例1：1，无时间延迟
10）0℃以下不可弯曲
11）参考电压50 V DC
12）仅正确匹配LL3光纤电缆。只能进行单机操作。选择总线操作时需要拆下边盖，接上总线插头：IP 50
13）A=Vs极性倒接保护
B=输入/输出极性倒接保护
C=抵抗脉冲干扰
D=输出过电流和短路保护

WLL 190T 光纤式光电开关，DC 电源

编程注意事项

综述

1. 通过自学习调校开关阀值以及手动更改开关阀值模式开关在SET位置：
1.1自学习：自学习开关阀值仅在SET模式有效（见1.1了解详细情况）。
模式开关在RUN位置：
1.2手动变更（修改）开关阀值，“+”或“”仅在RUN模式下有效（见1.2了解详细情况）。
1.3手动变更（修改）开关阀值，ZONE（窗口）模式，仅在RUN模式下有效（见1.3了解详细情况）

软件功能概述


2.系统功能的选择（仅在RUN模式下有效）模式开关处在RUN位置激活工作模式和功能选择

2.1特殊功能（ Specials）仅在软件总线插入（总线插槽）时有效例外：2.1.1；（见2.1了解详细情况） 2.1.1计数器功能（cont）:激活并设置集合脉冲的值。仅在软件总线（总线插头）有效时有效： 2.1.2复制模式（coPy）:所有编好的设置值按1：1复制到所有连接总线的WLL 190T。 2.1.3所有接收器的零点漂移显示（ALL NO）：显示屏上的当前值设置为“0”：目前从“-XXXX”到“+XXXX”适用。 2.1.4所有自学习（Alt）：每个连接总线的WLL 190T同时知道开关阀值。只是一点自学习：“nor”&”zone”& “GLASS”模式。 2.1.5差异评价（diFF）：设置两个相邻WLL 190T的差值。Q信号在超出或低于差值时发出。

2.2定义工作模式（功能）为每台WLL 190T单独选择和设置（见2.2了解详细情况）。 2.2.1响应时间(rESP)：高速（0.4ms），标准（1ms），长（4ms）。 2.2.2选择开关模式（L-d）:亮通（L.ON）或暗通（D.ON）。 2.2.3时间增量、类型和持续时间（tiEr）:OFF，ton,toff, one short, 时间范围从1ms到9s。 2.2.4自动功率控制（APC）：连续，稳定的发射功率，以达到长期的稳定。 2.2.5重置（rSET）: 将所有参数重置为出厂设置。 2.2.6选择显示格式（diSP）:数字显示、条形显示、显示关。 2.2.7退出（Eit） :返回RUN模式（检测模式）下的编程回路。

3.有用的补充功能（见3.1—3.3，了解详细内容） 3.1接收器的零点漂移显示：显示屏上的当前值为“0”（亦见2.1.3）。 3.2监控：所有单独的编程设备功能和选项显示。 3.3功能按钮的锁定/解锁（防止纂改）。

1.通过自学习调校开关阀值以及手动更改开关阀值
1.1灵敏度模式自学习的选择和使用


	简介 ■自学习仅在SET模式下有效。对于防止意外更改十分理想。 ■在RUN模式下手动逐位调校，通过自学习设置的开关阀值可在后来的时间里，使用步进按钮进行单步的手动更改(DIGIT by DIGIT)，其中使其减小，使其增大。 ■Eeter按钮在SET模式下无效。 1.1.1正常模式 1.1.1.1较大自学习 ■周围环境对接收信号不造成干扰，自学习框架：对射式光纤=在光束中的非透明物体漫反射式光纤=不在光束中的物体，无背景干扰开关级别向上约＞15位。典型应用：周围环境无干扰，非透明物体，较大冗余，较大灵敏度。


	1.1.1.2 1点自学习 ■根据干扰确定开关级别自学习框架：对射式光纤=在光束中的物体漫反射式光纤=不在光束中的物体，开关级别：物体信号+约10%（较小15位）典型应用：标准应用场合，周围环境不会出现干扰，非透明物体，较大冗余。

1.1.1.3 2点自学习 ■精确调校在光束中以及不在光束中的物体。自学习框架：两种状态均可进行自学习。在光束中以及不在光束的物体，无特别的顺序。第1步：物体必须进行自学习调校。第2步：没有进行自学习调校的物体。开关级别：开关点ON/OFF=1级和2级中点（较小～10位）；滞后～较小±%3（较小～10位）。典型应用：精确调校，开关级别介于物体和环境条件之间；适合信号冗余小的场合。控制成本较高。


	1.1.1.4移动物体自学习调校（物体移动时的自学习调校） ■第1步：按＞3s：启动这一特殊自学习模式和采样时间。采样时间：至少＞0.64ms。第2步：按＞2s：采样时间结束及自学习调校。开关级别：ON/OFF=第1级和第2级中点（约±3%滞后，较小～50位）=2点自学习。典型应用；仅当物体正在移动时，该自学习模式才有效（喷射控制；物体精确定位以及物体速度只在活动进程中才可能）。控制成本较高。

1.通过自学习调校开关阀值以及手动更改开关阀值

简介 ■自学习仅在SET模式下有效。对于防止意外更改十分理想。 ■在RUN模式下手动逐位调校，通过自学习设置的开关阀值可在后来的时间里，使用步进按钮进行单步的手动更改(DIGIT by DIGIT)，其中使其减小，使其增大。 ■Eeter按钮在SET模式下无效。

1.1.2 动态自学习


	■设置/重置开关输出（仅仅）取决于触发期间物体正沿/负沿的陡峭程度（物体边缘检测）。开关级别：输出通过第一次剧烈上升的物体边缘连续设置。输出通过第一次剧烈下降的物体边缘重置。典型应用：由于涟波的原因，或者输送带不平衡，物体的检测距离是变化的。

通过自学习调校开关阀值以及手动更改开关阀值

1.1.3 ZONE自学习物体（2）将作为带宽微+/-10%的开关点通过自学习调校，较低的信号和较高的信号（位）被自动抑制。这些固定的带宽可手动扩展，单独为较低水平（较远）以及较高水平（较近），亦见1.3：Zone模式下的手动开关级别。用于标记检测十分理想：例如，检测不同带宽的两个物体，或者有背景和浅浅干扰的物体。


	1.1.4 Glass自学习较适合检测透明物体。一个反射镜接收电平通过自学习调至高水平。开关级别自动设置为低于接收电平的10%。基本原理：较大已接收信号值应当低于4，000位（饱和）。调整反射镜尺寸、型号和距离。检测的安全性：那些已经有＞10%的弱阻尼的透明物体，比如玻璃、箔片等，或者细小的物体，将被检测。滞后：设定开关级别的10%，较小15位。漫反射光纤：确信在近范围内没有受到来自物体本身的直接表面反射的影响！较后增大距离。一般建议：测试和检查每次在限制条件下的应用，例如，反射镜造成的饱和，目标物体的直接反射，物体透射力太小等。

1. 通过自学习调校的开关阀值
在1.1后，开关阀值的自学习：
1.2 在Normal 模式下，手动更改开关阀值，WLL 190T处在RUN模式下（检测模式），无法使用软件功能。

只要求使用功能按钮对自学习调校后的开关阀值进行手动更改（修改）（只在RUN模式下有效）。

1. 通过自学习调校的开关阀值
在1.1后，开关阀值的自学习：
1.3 手动更改开关阀值（只适用于Zone 模式）。WLL 190T在RUN模式下工作（检测操作），无法使用软件功能。

1.3.1 更改开关阀值上限
只要求使用功能按钮对自学习调校后的开关阀值进行手动更改（修改）（只在RUN模式下有效）。
1.3.1更改开关阀值下限

2. 系统功能的选择

2.1特殊功能(SPEcials)
Enter按钮
Funtions=工作模式
SPEcials=特殊功能

请注意
2.1.1也适合solo WLL 190T，无需总线。
2.1.2…2.1.5只在软件总线条件下有效（软件总线已连接）。

2.1.1计数器=脉冲数预选。
当达到确定数量时输出有效（脉冲）。对于下一个物体，脉冲计数器会再次内部重新启动。总数会进一步计算，并显示在显示屏上（较大9999）。
2.1.2至2.1.5软件总线，只在连接总线插头时可用。
2.1.2coPY=复制模式：所有编程设置均可按1：1复制到所有连接的WLL 190T。
2.1.3ALL NO=所有显示均设置为“Auto-0-value”:
每台设备的当前显示的接收电平单独设置为“0”。
修改/漂移的视觉显示（无聊、污染等的改变）（亦见3.1Solo function）.
2.1.4 ALL Teach-in: 只要执行一次自学习操作，所有通过INTERNAL Bus（总线插头）连接的总线均可同时获悉各自的开关阀值，
2.1.5diFF差异检测
联机联结第二台相邻的WLL 190T。
计算操作：始终为A-B。“A”始终是主机，“B”始终是辅机。开关阀值的自学习（计算出的A-B值）同时通过A计算。
激活：
1.软件功能的选择。
2.按检测器A上的按钮进行A+B设置和自学习
抑制：
1. 软件功能diFF的选择。
2.按确认no diFF。请注意，使用RESET，无抑制。应用：
分类任务，质量检验，甚至距离波动（高度冲击）的物体检测。
Exit:按按钮，从编程模式切换到RUN模式（检测工作）。

系统功能的选择


	2.2Function模式：工作模式的选择基本WLL 190T功能的选择、设置和保存。需要单独操作每台设备。总线无效。编程信息：使用选择功能。必须按确认选定的功能。

	2.2.1响应时间（rESP） High Speed 1.25Khz; 较短响应时间（0.4ms），缩短的距离 Standard 500/s;标准设置；响应时间1ms，标准范围 long 125/s：较大范围，响应时间4ms。 2.2.2开关模式（L—d），选择开关模式L.ON或D.ON Lon:亮通（L.ON） Don：暗通（D.ON） 2.2.3定时器时间增量（tiEr），各种事件增量选项，可变的时间范围。 OFF（无激活的时间增量） oFdy (OFF延迟) Ondy（ON延迟） Shot(单次触发) 时间范围：从1ms到9s（按，可选，增量为1ms。
	2.2.4APC自动功率控制（APC）发射功率通过一个内部接收器连续测量，并保持在一个恒定的水平。这个功能补偿老化、温度等：长期开关点稳定，用于信号冗余缩小的场合时十分理想。请注意：LED发射器的寿命缩短。 2.2.5.重置（rSEt）所有工作模式重置为标准出厂设置。出厂设置如下：响应时间：Standard=1ms 开关模式：L.ON（hellschaltend）定时器：Aus APC：处于非活动状态显示屏：数字显示计时器：关灵敏度：较大（开关阀值）＞～15位 2.2.6显示类型（diSP）：RUN模式下接收信号的数字显示：可从以下三种类型中选择： di9:数字显示 bAt:条形图（条线显示从1到1111）。请注意：在Counter模式下显示无效 oFF：在RUN模式下显示无效 2.2.7Exit:从编程模式转换到\RUN模式（检测操作）。自动: 当不操作变成按钮的时间达到10s时自动切换。在特殊模式（2.1）或功能模式下（2.2）：如果按的时间＞3s，直接从人和选项返回到RUN模式。

3 有用的补充功能


	3.1接收器显示（单台设备）的0点漂移当前的接收电平（红色显示），在此为“200”，显示为0参考值。新的显示为“0”。范围从“-XXXX”到“+XXXX”。优点：“参考标记”或偏差可视觉呈现（+或-）。亦见2.1.3“ALL zero reset”. 激活：按＞3s 抑制：按和＞3s


	3.2监控显示所有（已编程）设备功能和设置。激活：按＜0.3s。使用按钮，所有设定的活动参数逐个显示（向前或向后）。对于服务和测试十分理想。返回RUN模式：当不使用功能按钮的时间＞3s，自动返回该模式。


	3防止纂改用户元件锁定。所有WLL 190T用户元件均可同时锁定，以防止纂改。用户元件可使用相同的“秘密组合”再次解锁。用户元件锁定：按和的时间＞3s。用户元件解锁：使用相同的功能按钮。

WLL 190T 光纤式光电开关，DC 电源

WLL 190T 系统总线——模块和附件

WLL 190T已配备内部集成的总线系统。
它通过一个编码的按钮激活。无需单独的主机或辅机，或任何一种编程工具。
对于每个单独的总线插头，共有两种带有交错特征的总线系统供选择

WLL 190T Solo 突出特点
WLL 190T“Solo unit”已提供显著增强的系统数据：
■范围大得多（～2…3XWLL 170T）
漫反射式系统较大1，300 mm（5，000mm）; 对射式系统较大300mm
■灵敏度可通过简单、可变的调校设置
■由于可自由选择功能设置，因而一台设备即可满足所有需求，
■轻松监控，即：数字显示提供信息和菜单引导的编程
■由于具有APC自动功率控制功能，因而一台设备即可满足所有需求。数据的恒定传输提供稳定的开关阀值水平。
■作为一个独立设备，WLL 190T的防护等级为IP 66。

WLL 190T软件总线
通过一个3针插头提供
■可进一步进入软件功能
■自动8路干扰抑制

软件总线部件(可选择较多16 x WLL190T台设备)
A:检测器A1、A2或A3。我们建议，在一个总体结构布置中，A1、A2和A3不要混用。
B:3针总线插头(灰色)，只是B1
C:电缆插座，只是C1、C2或C3
D:两个端部部件


	WLL 190T总线部件的选择 A WLL 190T连接技术。


	“节省用线”：由于配备WLL 190T硬件总线系统，使连接线显著减少 ●工作电压Vs只通过3芯连接电缆（主电缆）供电 ●附加设备（可达到15XWLL 190T台设备）通过一条单芯电缆（辅电缆）连接。这意味着只有Q输出电路是连接的。 ●此外，所有软件选项均可用。减少用线举例： 16台按常规方法链接的光电开关需要48个终端连接。 16台总线连接的WLL 190T设备只需要18个终端连接。节省：30个终端以及相关连线。

WLL 190T附件


	通过5针总线插头连接的WLL 190T硬件总线系统。 ■“节省用线”极大地节省了成本和布线工作量。 ■所有的软件总线选项均可用。



	硬件总线部件： A：主检测器、较多一台，A1、A2或A3；电缆插座C1a、C2或C3；辅检测器：较多15台，只是A1带C1b电缆插座； B：5针总线插头(黑色)，只是B2 D：端部部件2件

W 190L：成本低廉的激光光电开关

您的客户是否要求使用可靠、经济型激光光电开关，用于标准应用场合？W 190L 系列就是可靠、使用方便并且价格实惠的激光光电开关。

所有检测器均有符合Ⅱ级保护等级的红色激光二级管。精确的可见光点使检测器能够快速、精确地对准目标。即使是较小的物体，也可通过细小的光点可靠的检测。检测器的快速响应时间使其在较快速的应用场合下，能够达到非常理想的检测效果。

该光电开关的一个标准特征是亮通/暗通选择开关，提供极大的灵活性，并使WLL 190L适应广泛的应用场合。用户可选择一个旋转的M8插头或者2m电缆，作为标准设置，黄色和绿色LED提供方便实用的调试和校准。符合工业标准的紧凑塑料外壳使设备可在恶劣的环境中使用。

带有高精度、可调校背景遮蔽（BGS）功能的WTB 190L，使设备即使在近范围内，也能检测细小的物体。
WS/WE190L是适用于要求大系统储备的场合的理想选择。



WTB 190T：断线检测应用领域：装配工艺		WL 190L：部件检测，例如检测轴承的部件应用领域：装配工艺



	WL 190L：间隙检查，用以防碰撞应用领域：邮件分配

WTB 190 L 漫反射式光电开关，背景遮蔽，远距离，激光

■激光LED，可见红色光源，2级
■检测器便于用户使用，易于对准和设置
■高精度背景遮蔽功能
■通过旋转开关设置
■可选择亮通/暗通开关输出



	1.被检测物料的标准方向 2.发射器光轴中心 3.接收器光轴中心 4.安装孔，约Ф3.1mm 5.可旋转90°的4针M8插头，或2m 三线电缆 6.LED状态指示灯，黄色：输出有效 7.LED状态指示灯，绿色：激光开 8.检测范围调整钮 9.亮通/暗通选择开关

附件
插头
安装支架


	1) 反射率为90%的物体（按照DIN5033标准白色） 2) TA=+25℃时的平均使用寿命为50，000小时） 3) 限制值 4) 必须在Vs容许误差值范围内 5) 无负载 6) 通过“选择按钮“选择 7) 带阻抗负载 8) 亮/暗比例1：1 9) 0℃以下不可弯曲 10) 参考电压50 V DC 11) A=Vs极性倒接保护 B=输出Q短路保护

检测距离

1.对白色物体检测距离：90%反射率
2.对灰色物体检测距离：18%反射率
3.对黑色物体检测距离：6%反射率

光点直径

订货资料

WTB 190 L 漫反射式光电开关，背景遮蔽，远距离，激光

■激光LED，可见红色光源，2级
■传感器便于用户使用，易于对准和设置
■高精度背景遮蔽功能
■通过旋转开关设置
■可选择亮通/暗通开关输出



	1.被检测物料的标准方向 2.发射器光轴中心 3.接收器光轴中心 4.安装孔，约Ф3.1mm 5.可旋转90°的4针M8插头，或2m 三线电缆 6.LED状态指示灯，黄色：输出有效 7.LED状态指示灯，绿色：激光开 8.检测范围调整钮 9.亮通/暗通选择开关

附件
插头
安装支架



	1) 反射率为90%的物体（按照DIN5033标准白色） 2) TA=+25℃时的平均使用寿命为50，000小时） 3) 限制值 4) 必须在Vs容许误差值范围内 5) 无负载 6) 通过“选择按钮“选择 7) 带阻抗负载 8) 亮/暗比例1：1 9) 0℃以下不可弯曲 10) 参考电压50 V DC 11) A=Vs极性倒接保护 B=输出Q短路保护

检测距离

1.对白色物体检测距离：90%反射率
2.对灰色物体检测距离：18%反射率
3.对黑色物体检测距离：6%反射率

光点直径

订货资料

WL 190 L 漫反射式光电开关，远距离，激光

■激光LED，可见红色光源，2级
■传感器便于用户使用，易于对准和设置
■通过旋转开关进行灵敏度设置
■精确的自动校准镜头
■可选择亮通/暗通开关输出



	1.光轴中心 2.安装孔，约Ф3.1 mm 3.可旋转90°的4针M8插头，或2m三线电缆 4.LED状态指示灯，黄色：输出有效 5.LED状态指示灯，绿色：激光开 6.灵敏度控制 7.亮通/暗通选择开关

附件
插头
反射镜
安装支架



	1) 随机提供反射镜P 250 2) TA=+25℃时的平均使用寿命为50,000小时 3) 限制值 4) 必须在Vs容许误差值范围内 5) 无负载 6) 通过”选择按钮”选择 7) 带阻抗负载 8) 亮/暗比例1:1 9) 0℃以下不可弯曲 10) 参考电压50 V DC 11) A=Vs极性倒接保护 B=输出Q短路保护

检测距离

反射镜型号
1.P250F
2.PL20F
3.PL10F

工作范围
0.1...5m
0.1...3m
0.1...1m

光点直径

订货资料

WS/WE190L 对射式光电开关,远距离,激光

■激光LED,可见红色光源,2级
■传感器便于用户使用,易于对准和设置
■通过旋转开关进行灵敏度设置
■精确的自动校准镜头
■可选择亮通/暗通开关输出



	1.光轴中心 2.安装孔,约Ф3.1mm 3.可旋转90°的4针M8插头,或2m三线电缆 4.LED状态指示灯,黄色:输出有效 5.LED状态指示灯,绿色:激光开 6.灵敏度控制 7.亮通/暗通选择开关

附件
插头
安装支架



	1) TA=+25℃时的平均使用寿命为50,000小时 2) 限制值 3) 必须在Vs 容许误差值范围内 4) 无负载 5) 通过“选择按钮”选择 6) 带阻抗负载 7) 亮/暗比例1:1 8) 0℃以下不可弯曲 9) 参考电压50 V DC 10) A=Vs极性倒接保护 B=输出Q短路保护

检测范围

光点直径

订货资料
