圆柱形光电开关:
V12：M12外径的 迷你光电开关
微型的圆柱形封装的V12光电开关系列可提供大的检测范围
在一般应用中，当安装空间非常狭小时，V12传感器是一种理想的选择，并且V12光电开关是对M12封装的电感式和电容式传感器较好的补充。特别能应用于以下情况： ■包装和印刷行业 ■装配系统 ■物流系统 ■特殊机器的建造
V12系列光电传感器不同类型和它们的检测范围概述如下： ■VS/VE12对射式光电开关：5m ■VL12镜反射式光电开关：2.8m/PL80A，由于偏光滤镜和红色光源的作用，保证了即使所测物体反射率高的情况下也能可靠检测。 ■VT12漫反射式光电开关，加强型：两个检测范围，分别100mm(90%反射率)和300mm，可通过手动方式设定灵敏度，自学习按钮设定，也可通过外部控制线路来设定。 两种自学习模式提供了简单的优化选择给VT12T-2： ■很大的信号冗余在标准的应用中。 ■准确的开关点和小的阀值可达到特殊应用中的要求。 ■通过LED的闪烁来警告对比度不够。
灵活的多样化的选择：选择亮通还是暗通，通过控制线选择，Vs=10…30V DC；开关输出Q可以是PNP，或NPN；M12插头或电缆连接。IP67的防护等级和坚固的金属外壳增加了V12系统的强度。
使用VS/VE12对射式光电开关检测传输带上的物体
使用VL12镜反射式光电开关能可靠地检测表面反光的物体，如：带薄膜的包装箱
使用VT12漫反射式光电开关保证被载切纸张薄膜的废料能被正确收卷
VT12漫反射光电开关用以检测物体是否存在

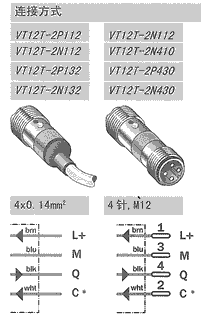

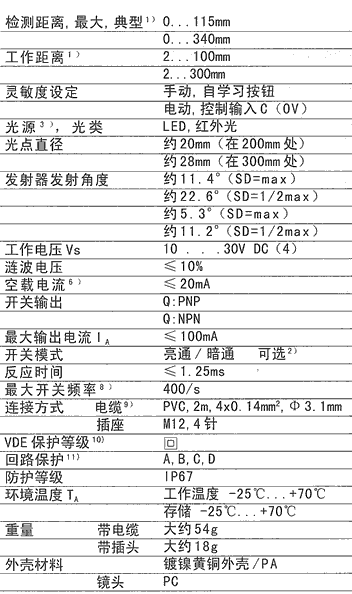

VT12T-2漫反射式光电开关，增强型，可自学习
■检测距离可通过按下Teach-in按钮，或通过控制线输入来设定。 ■开关形式：暗通或亮通的开关形式，可通过控制线来选择设定。 ■对比度不够的信息可通过信号灯的闪烁来表示
订货资料
通过自学习功能设定灵敏度
■可选的设定模式 -手动按自学习按钮 -通过控制输入端“C”远程电气控制 ■非常简单的设置 总是将能够在光路内目标位置处的被检测物体准确定位 ■反馈：黄色LED显示灯 ■即使失电很长时间，也能将自学习开关阀值和滞后永久储存 ■两种灵敏度调节的编程模式 ■两种易操作的自学习模式可用，能让你较优化调节灵敏度
灵敏度设定 总是将能够将在光路内目标位置处的被检测物体准确定位 ⒈灵敏度设定1，应用：很大的工作预留 ■所有标准应用 -大的信号冗量，系数>2倍的开关阀值: 短的自学习时间2s…<7s 按下自学习按钮1x或通过启动控制输入C(OV)=>2s…<7s 黄色LED显示灯→暗→两秒后亮→自学习灯熄灭→灵敏度调节完成→开始检测应用。 自学习过程结束后，黄色LED显示灯亮。
⒉灵敏度调节2，应用：精确的开关点 ■用于被检测物体和背景非常接近的场合 ■用于定位检测 ■开关延迟小，较小的信号冗余。系数>1<2高于开关阀值-长的“自学习时间”>8s 按下自学习按钮1×或启动控制输入C(OV)=>8s 黄色LED显示灯→灯暗→两秒后变亮→8秒后闪烁→自学习信号取消→灵敏度设定完成→开始检测黄色LED显示灯在自学习过程完成后永久闪烁

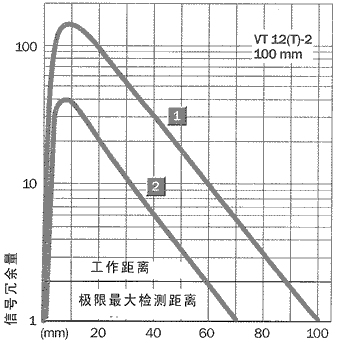

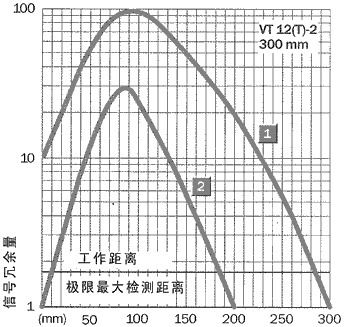

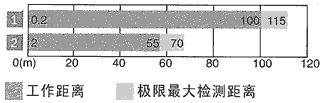

检测距离VT12T-2
1 90%反射率的白色物体下的检测距离 2 18%反射率的灰色物体下的检测距离

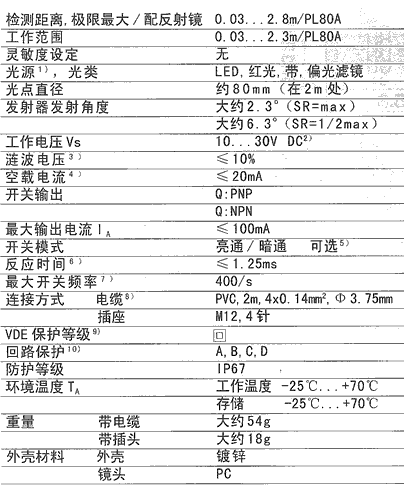

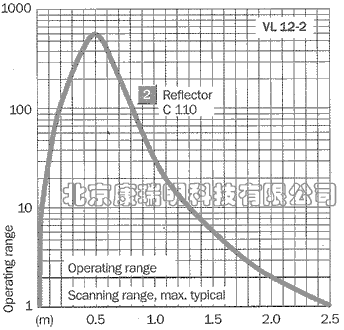

VL12-2镜反射式光电开关，偏振滤光，红光-DC电源
■由于有偏光滤镜和红色光源,即使是反光物体也能可靠的检测到 ■开关形式：亮通或暗通开关或通过控制线L/D来选择 ■光预警信息通过操作保留显示

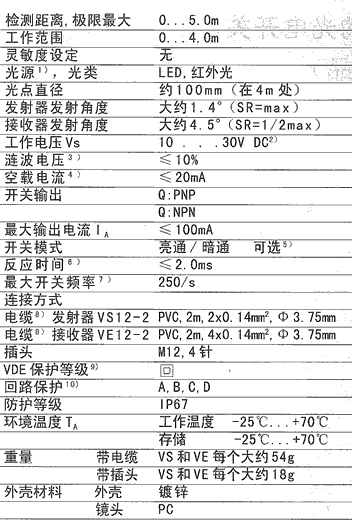

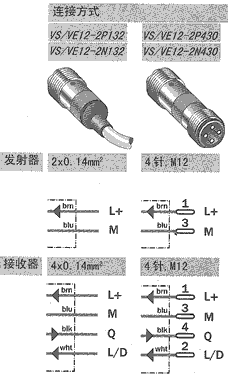

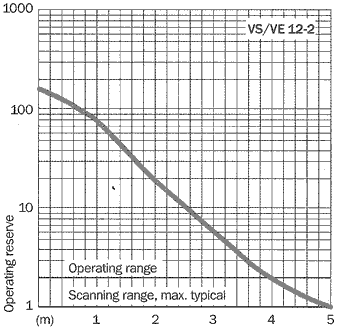

VS/VE12-2对射式光电开关，红外光-DC电源
■开关形式：亮通或暗通开关或通过控制线L/D来选择 ■坚固的M12金属外壳，连接电缆或M12插头，4针
V18：型号繁多，满足各种需要的光电开关（经济型产品）
V18系列光电开关是M18外径的圆柱形标准结构。我们为您提供较适宜的传感器以满足您的需求。倒如：可选择有或无灵敏度控制、金属或塑料外壳、直式或呈90°直角的外形、3线或4线接线方式等。 V18光电开关几乎可应用于所有行业，特别是存储和搬运系统、包装工业、喷涂艺术工业、装配及处理技术及特别机械工程等方面。
V18有以下型号： V18-3线制：采用3针接线，操作简单。第三条线是开关输出Q，例如与AS-i转换模件相连，可以作进一步的处理等。 V18-4线制：通过L.ON/D.ON控制线可选择亮通或暗通。 V18-2线制：交流AC20～220V供电电压，“TRIAC”开关输出。 V18-3和V18-4的技术参数相同。
V18型号： ■漫反射式光电开关VT18 聚焦型（VTF18）， 增强型（VTE18） ■镜反射式光电开关 （VL18）配偏光滤镜 ■对射式光电开关（VS/VE18）

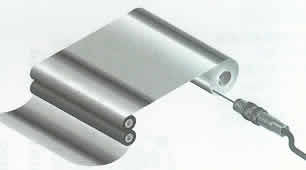

使用VT18漫反射光电开关监控卷动进料的情况，保证纸轴的变化和胶卷处理系统正常输出信号
可靠地检测瓶中有无药片 VS/VE18对射式光电开关在此任务上提供了高度可靠性
使用VL18镜反射式光电开关可靠地检测传输带上的物体

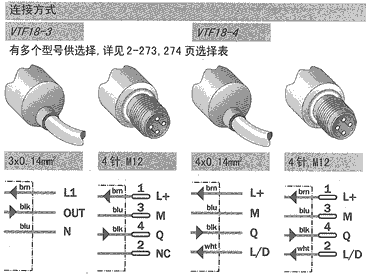

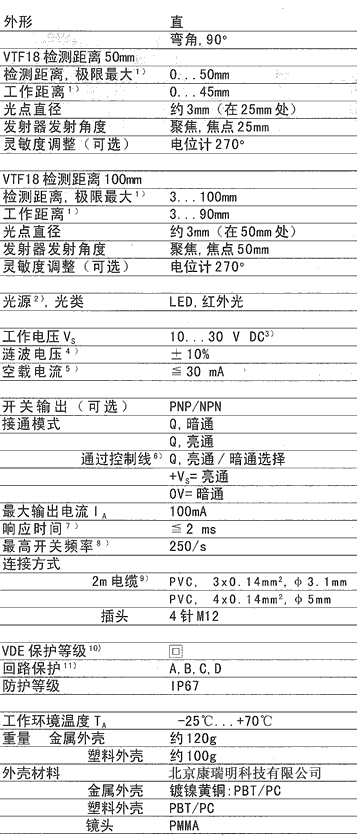

VTF18-3/4漫反射式光电开关，聚焦型，红外光源，DC电源
■聚焦型，有背景屏蔽功能和优秀的检测可靠性 ■有两个检测距离供选择； SDI=50mm,SD2=100mm ■可选择VT18-3三线型号或VT18-4亮/暗控制线型号 ■很多其他选择

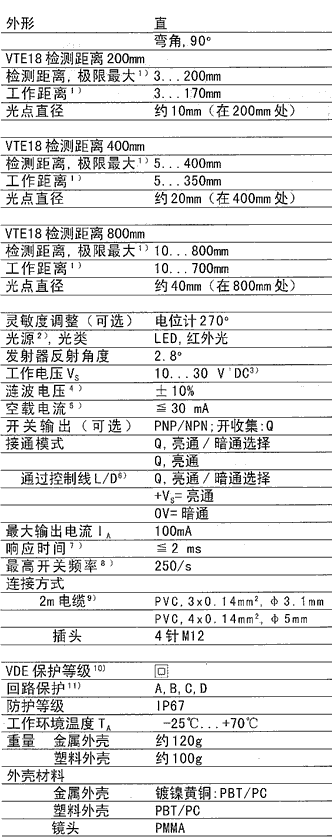

VTE18-3/4漫反射式光电开关，增强型，红外光源，DC电源
■增强型光电开关，标准应用时检测距离长 ■有三个检测距离供选择 SD1=200mm SD2=400mm SD3=800mm ■可选择VT18-3三线型号或VT18-4亮/暗控制线型号 ■很多其他选择

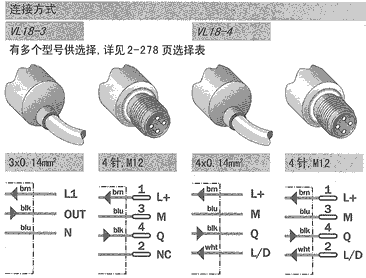

VL18-3/4镜反射式光电开关，红外光源，DC电源
■带偏光滤镜，保证能可靠地检测表面有光泽的物体 ■适合配用钻石等级反射胶贴/反射镜 ■可选择VL18-3三线型号或VL18-4亮/暗控制线型号 ■很多其他选择

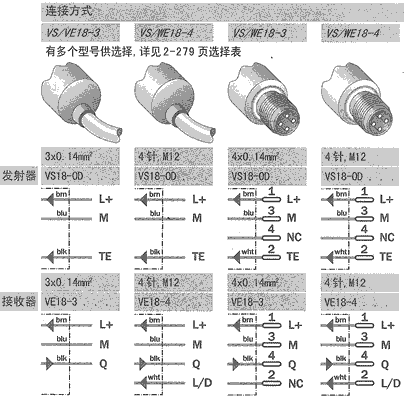

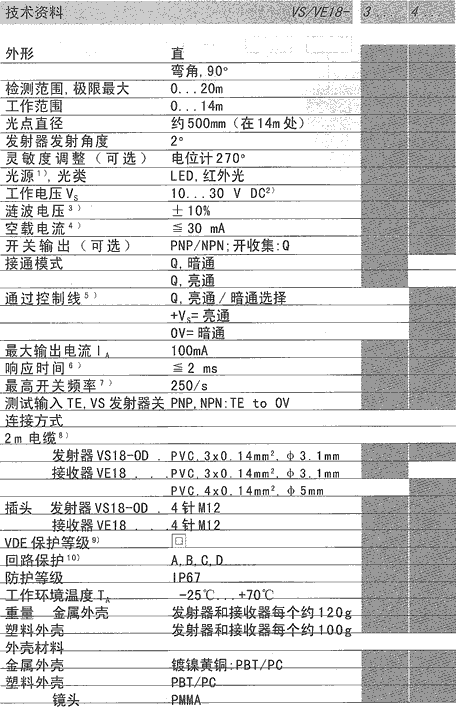

VS/VE18-3/4对射式光电开关，红外光源，DC电源
■测量范围长 ■可选择VS/VE18-3三线型号或VS/VE18-4亮/暗控制线型号 ■很多其他选择

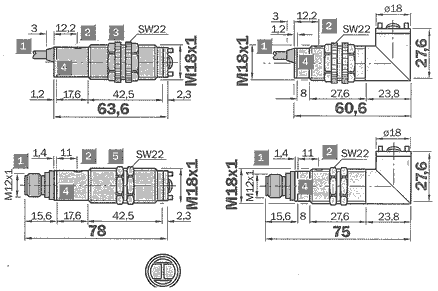

外壳材料：金属
三线
光轴：直
光轴：90°
没有灵敏度调节

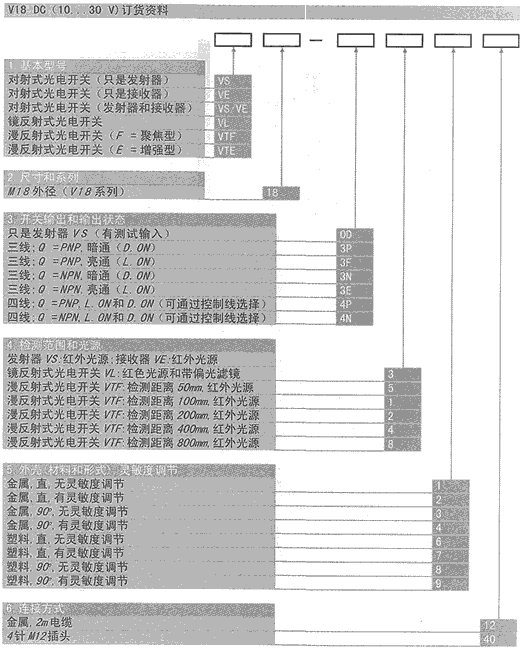

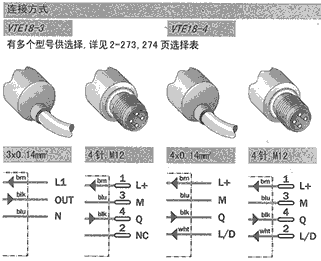

接通模式 连接方式

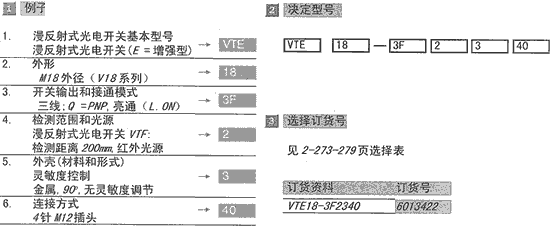

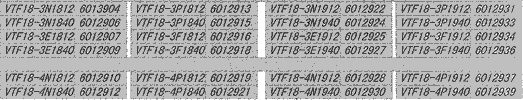

VTE18-3,VTE18-4选型表，漫反射式光电开关，增强型 545页
有灵敏度调节
VTE18-3,VTE18-4选型表，漫反射式光电开关，增强型 546页
VTE18-3,VTE18-4选型表，漫反射式光电开关，增强型 547页

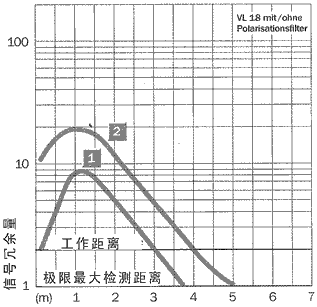

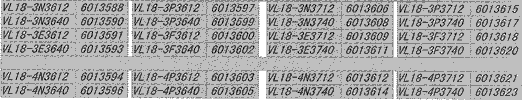

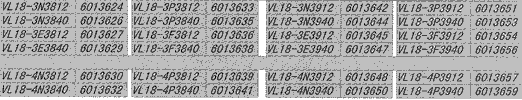

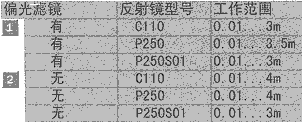

VL18-3,VL18-4选型表，镜反射式光电开关，带偏光滤镜 548页

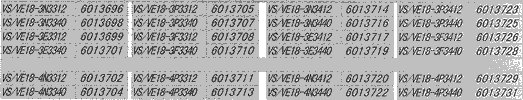

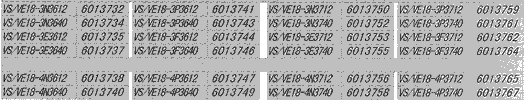

VS/VE18-3,VS/VE18-4选型表，对射式光电开关，一对 549页

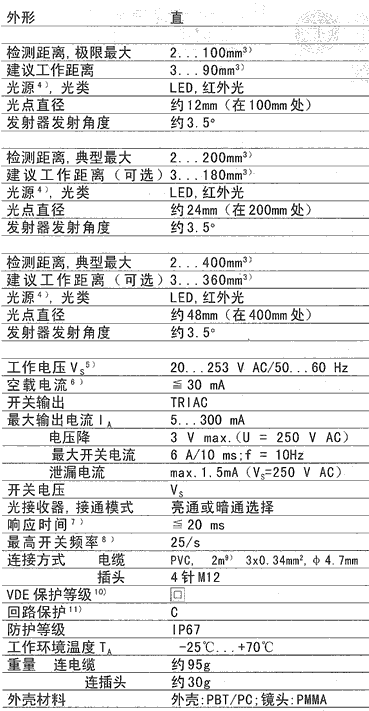

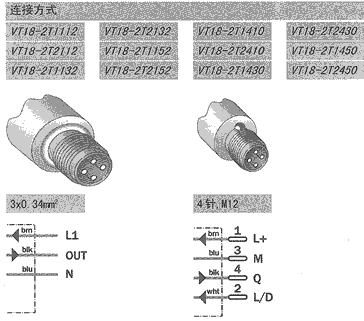

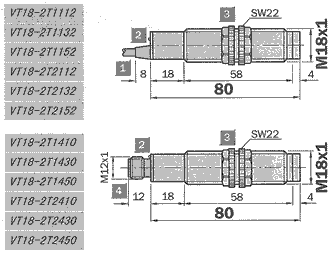

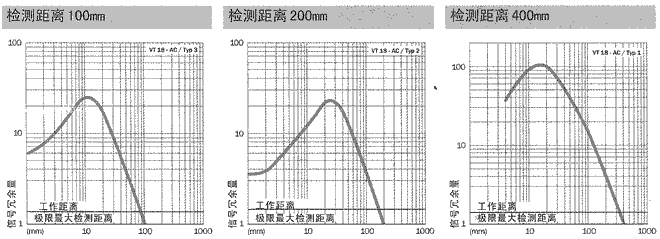

VT18-2漫反射式光电开关，增强型，红外光源，AC电源
■增强型漫反射式光电开关，有三个检测距离供选择； 100mm,200mm或400mm ■供应电压20…253V AC TRIAC开关输出 ■4针M12插头电缆

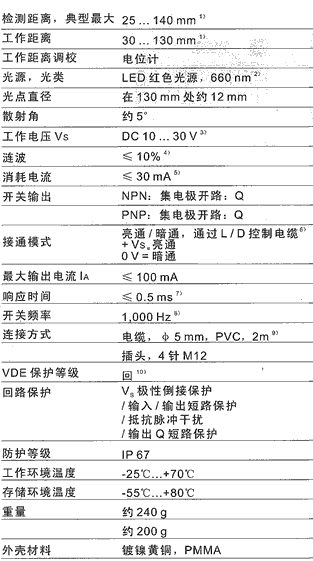

VTB18漫反射式光电开关，背景遮蔽，红色光源，DC电源
■高精度背景遮蔽功能 ■扫描距离从30到130mm，可调校 ■扫描距离/背景遮蔽精确，几乎不受目标物体材质颜色的影响 ■开关频率高达1，000Hz ■可见光LED（红光）以及细小的光点
1) 反射率为90%的物体（按照DIN 5033白色标准） 2) TA=+25℃时的平均使用寿命为100，000小时 3) ±10% 4) 不可以超过或低于Vs容许误差值 5) 无负载 6) 控制线开：NPN：亮通 PNP：暗通 7) 阻抗负载下的信号传输时间 8) 亮/暗比例1：1 9) 0℃下不可弯曲 10 )参考电压50 V DC

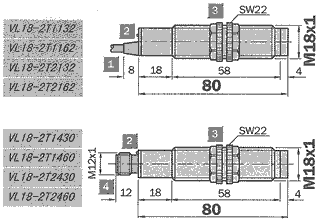

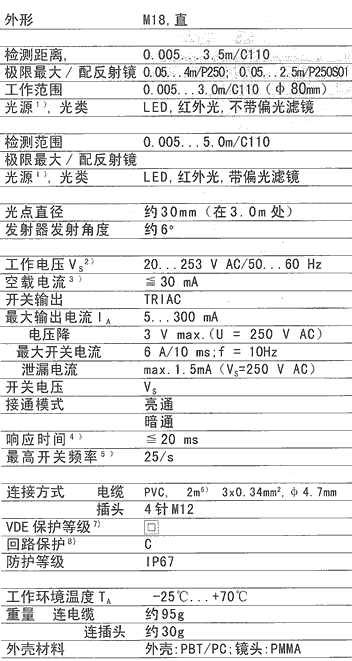

VL18-2镜反射式光电开关，红色和红外光源，AC电源
■带偏光滤镜保证能可靠地检测表面有光泽的物体 ■供应电压20…253V AC TRIAC开关输出 ■4针M12插头或电缆

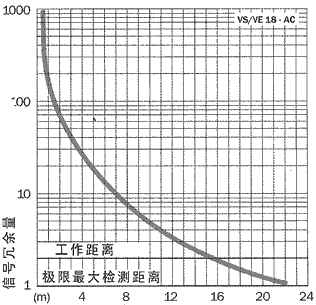

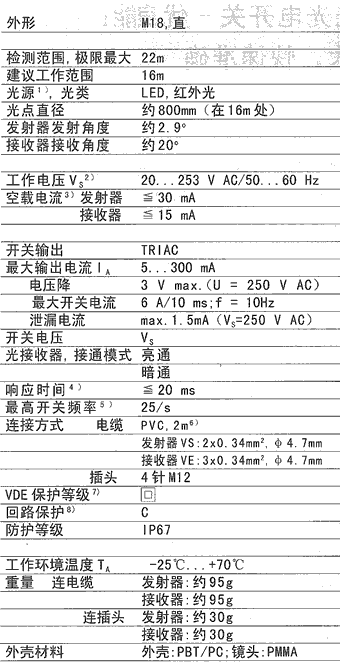

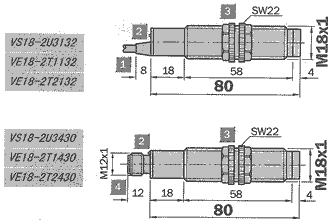

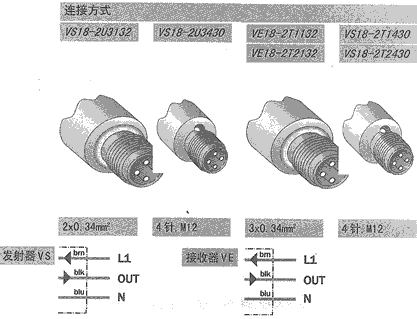

VS/VE18-2对射式光电开关，红外光源，AC电源
■坚固塑料外壳 ■供应电压20…253VAC TRIAC开关输出 ■4针M12插头或电缆
1)TA=+25℃时的使用寿命为100，000小时 2)限制值 3)无负载 4)限制值 5)亮/暗比例1：1 6)0℃下不可弯曲 7)参考电压50 V DC 8)C=抵抗脉冲干扰
V18L激光光电开关-优良的性能：检测距离大，快速准确
此V18L系列光电开关依据客户的要求，结合了SICK公司多年的传感器开发应用经验，采用了较先进的激光二极管。
我们V18激光开关的优点： ■激光等级1（IEC60825-1） ■极大的检测距离 ■较小的可视光点 ■快速的响应时间

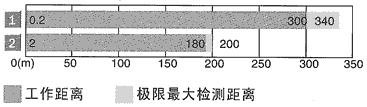

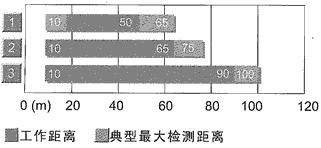

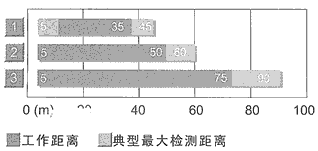

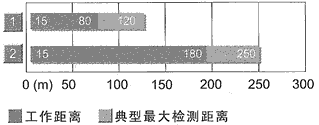

V18L及其检测距离总览： ■VS/E18L对射光电开关：60m ■VL18L镜反射光电开关：35m（P250F）偏光片 ■VTE18L漫发射光电开关：主动型，检测距离400mm(90%发射率)
其它标准特性： 快速的响应时间： f=800/s(1,000/s): 自学习（VL18L与VTE18L）使其使用更方便、灵活。 ■标准应用时有大的信号冗余量。 ■精确开关点与小的迟滞可满足特殊应用要求。
通过控制线对开关类型L.ON或D.ON选择，可以少量参数的变动实现大的功能和适用性。Vs=10…30VDC：PNP或NPN开关量输出：M12插头，IP67防护等级，坚固的金属外壳 （直式或直角形）… 黄色与绿色LED指示灯便于安装、启动、校准和维护。 虽然V18L可满足各种普通应用，其特别适用于机械搬运、物流工程、特殊机械工程任务，包装工业和传送带工程。
VTE18L与VL18L激光光电开关“自学习”灵敏度调节说明
■可选的设定模式 ——手动按自学习按钮 ——通过控制输入端“C”远程电气控制 ■非常简单的设定 ——按一下Teach-in按钮或将C端与OV端短接一下即可完成灵敏读设定 ——回馈信号：黄色LED灯亮 ■即使长时间断电，“自学习开关阀值”也可被永久存储
灵敏度设定
■VTE18L漫反射光电开关固定物体，调整VTE18L使其正对被检物体（较大光接收） ■VL18L镜反射光电开关移开物体，调整VTE18L直接对准反光板（较大光接收）
设定方式
■两种设定方法进行灵敏度较优调整，以满足应用需求。 ——两种操作简便的自学习模式使您实现灵敏度的较优调整。
灵敏度设定1，应用：大的检测冗余设定 ■所有标准应用 ——大的信号冗余量，系数>2陪的开关阀值： 短的自学习时间>2s…〈7s 按下自学习按钮1×或通过启动控制输入 C（OV）=〉2s…〈7s 黄色LED显示灯→暗→两秒后亮→自学习灯熄灭→灵敏度调节完成→开始检测应用。
自学习过程结束后，黄色LED显示灯亮
灵敏度设定2，应用：精确开关点设定 ■用于被检测物体和背景非常接近的场合（VTE18L） ■用于简单的对比检测（VTE18L） ■用于定位检测（VTE18L和VL18L） ■用于检测透明物体（VL18L） ■开关延迟小，较小的信号冗余。 系数〉1〈2高于开关阀值 ——长的“自学习时间”〉8s 按下自学习按钮1×或启动控制输入C（OV）=>8s 黄色LED显示灯→灯暗→两秒后变亮→8秒后闪烁 →自学习信号取消→灵敏度设定完成→开始检测黄色LED显示灯在自学习过程完成后永久闪烁
VL18L光电开关的应用
VTE18L镜反射光电开关的应用

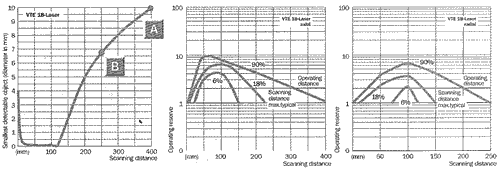

VTE18L漫反射式光电开关，增强型，自学习
■由于采用了小激光光点，可进行小部件精确检测 ■激光等级1 ■灵敏度可调

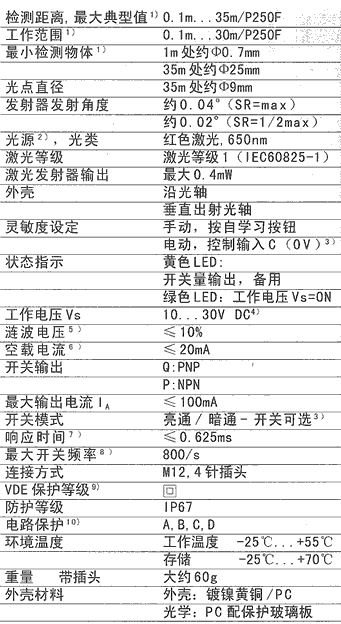

VL18L镜反射式光电开关，红色激光，偏光片
■较大的检测距离 ■小光点可进行小部件的精确检测 ■激光等级1 ■偏光片保证了即使对光亮物体也可进行可靠检测

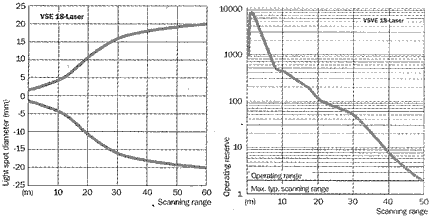

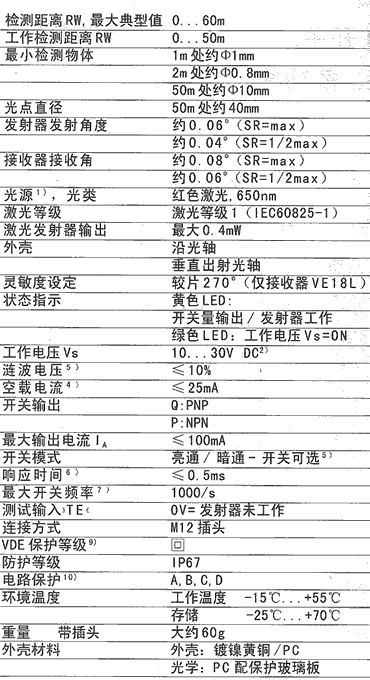

VS/VE 18L对射式光电开关，红色激光
■较大的检测距离 ■小光点可进行小部件的精确检测 ■激光等级1 ■水平或垂直光轴可选(集成)
订货信息(包括单元VSE18L=VS18L+VE18L)
VLL18T:M18 光纤式光电开关,经济、灵活、多功能
此VLL18T系列光电开关使用LL3塑料光纤。此系列产品性能优越，操作简单，主要功能： ■宽的检测范围（对射式检测范围可达200mm（1000mm）漫反射式为55mm（90%反射率） ■灵活、简单和可靠的光纤电缆 ■品种繁多的光纤电缆组成了强大检测测量系统 ■VLL18和LL3的完美组合，具备了许多卓越性能：小的安装空间、灵活的定量、增强的强度及抗化学腐蚀性能。流行的M18的外形。
VLL18T系列的细节： ■通过“Teach-in“按钮设定灵敏度 ■具有控制输入端C；可见红光；Vs=10…30V DC供电电源；PNP/NPN开关点输出；M12插头成电流式接线方式；IP67防护等级及坚固的金属外壳。
典型应用于： ■包装行业 ■半导体和电子行业 ■物流行业 ■特殊的机械工程任务

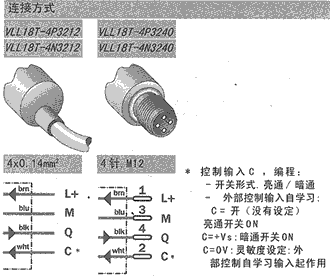

VLL18T 光纤式光电开关,自学习,红光-DC
设定方法 ■可选的编程模式 -手动按自学习按钮 -电气控制通过控制输入C ■非常简单的设置 -对射式：对准发射端和接收端设定即可 -漫反射式：将光杆对准被检测物体设定 ■按一下Teach-in按钮或将C端与OV端接一下即可完成灵敏度设定 ■回馈信号:黄色LED灯亮 ■永久存储Teach-in开关阀位置,即使断电很长时间也不会丢失。 ■两种设定方法可以让你根据完成情况选择设定
灵敏度设定 -对射式：将发射端和接收端对准即可开始设定 -漫反射式：将光纤对准放置在较终位置的被检测物体即可开始设定
标准应用:实际信号冗余量 ■所有标准应用 -大的信号冗余量，系数>2倍的开关阀值: 短的自学习时间>2s…<7s 按下自学习按钮1×或通过启动控制输入 C(OV)=>2s…<7s 黄色LED显示灯→暗→两秒后亮→自学习灯熄灭→灵敏度调节完成→开始检测应用。 自学习过程结束后，黄色LED显示灯亮。
精确开关设定(减少自学习光接收)
接近方式 ■用于被检测物体和背景非常接近的场合 ■用于定位目的 ■可用于简单的灰度检测 -小的开关滞后,更小的工作预留因子>1且<2倍开关阀值:长的自学习时间>8s 按下自学习按钮1×或启动控制输入C(OV)=>8s 黄色LED显示灯→灯暗→两秒后变亮→8秒后闪烁→自学习信号取消→灵敏度设定完成→开始检测黄色LED显示灯在自学习过程完成后永久闪烁
对射方式 ■检测透明物体 ■检测小物体（检测小于电杆直径的小物体） ■定位用途

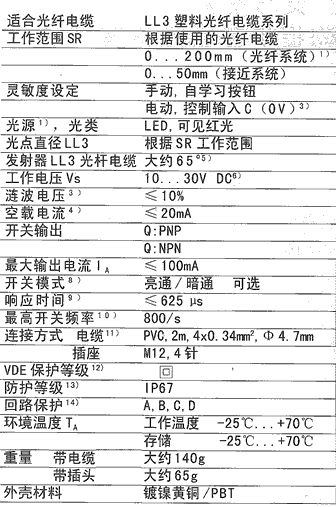

VLL18T光纤式光电开关，自学习，红光-DC
■配合LL3系列塑料光纤， ■可调节灵敏度：通过Teach-in按钮或控制线 ■操作简单
参照LL3光纤电缆系列规格和扫描范围
迷你外型 灵巧按装 MH 15 为您提供智能的解决方案
MH 15光电开关系列具有以下基本特征: ■目标检测可靠 ■功能设计提供智能化、节省空间的解决方案。 ■附件和系统工程实现快速、价格低廉的安装
无论是轴向还是径向的外壳，MH15均可提供下列参数。 ■MHSE 15对射式光电开关：5.0/4.0m ■MHL 15镜反射式光电开关:5.0m/4.5m(PL 80A),配偏光滤镜 ■MHT 15漫反射式光电开关的检测距离： 轴向：100mm以及350mm 径向：90mm以及250mm 两者都可在90%的反射率下设置灵敏度
可变、快速、低价位： ■外壳长度非常短=内置深度，操作简便 ■可选择轴向（直）或径向（90°）： MH 15可应用于各种自动化系统； ■新颖的随机安装附件实现快速、价格低廉的安装 ■平齐式安装设计和配件 ■可以不受限制地使用M18安装孔
MH 15可广泛用于各种场所，尤其是输送线、注塑机械，陶瓷机械，纺织机械、门闸系统、电子设备和包装机械等行业。
精致短小外观，长度仅为37mm
内有安装环，安全方便
齐平安装，保证输送线通畅

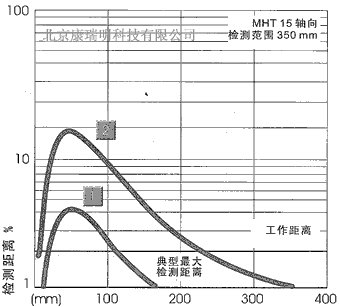

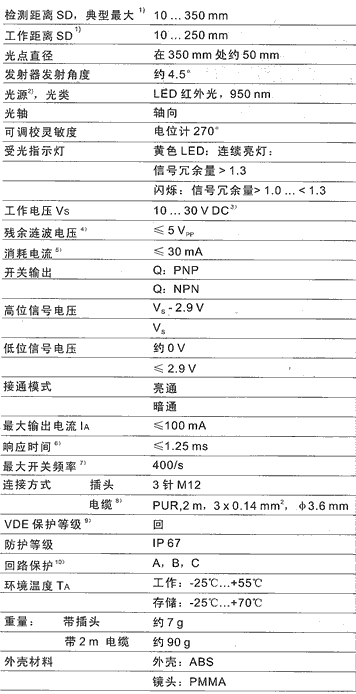

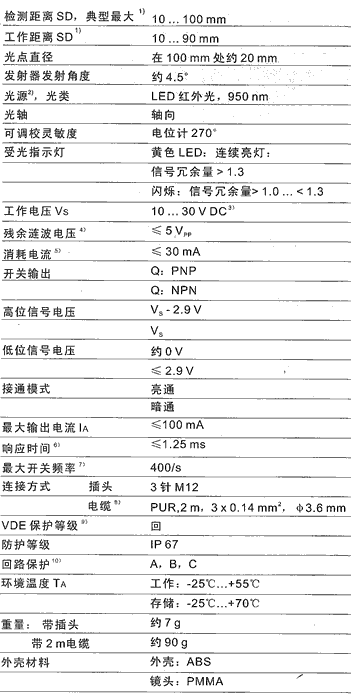

MHT15漫反射式光电开关，增强型，轴向镜头
■检测距离长 ■可调校灵敏度 ■LED指示灯和调节旋钮一体设计 ■轴向光轴 ■安装附件

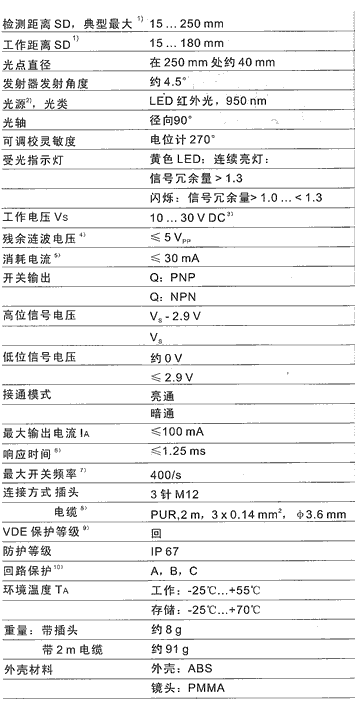

MHT15漫反射式光电开关，增强型，径向镜头
■检测距离长 ■可调校灵敏度 ■LED指示灯和调节旋钮一体设计 ■轴向镜头90 ■安装附件
1. 连接电缆2m 2. 灵敏度控制270° 3. 黄色LED指示灯： －持续显示： 接受信号>1.3倍信号冗余 －频亮： 接受型号>1.3倍型号冗余 但>1倍开关阈值 4. 3针M12插头
1）反射率90%的物体（其于标准白色DIN5033） 100×100mm 2）TA=+25℃时的平均使用寿命100,000小时 3）限制值 4）不可以超过或低于Vs容许误差值 5）无负载 6）阻抗负载下的信号传输时间
■标准检测距离 ■可调校灵敏度 ■LED指示灯和调节旋钮一体设计 ■轴向光轴 ■安装附件
1 连接电缆2m 2 灵敏度控制270° 3 黄色LED指示灯： －持续显示： 接受信号>1.3倍信号冗余 －频亮： 接受信号>1.3倍信号冗余 但>1倍开关阈值 4 3针M12插头
1）反射率为90%的物体（其于标准白色DIN5033） 100×100mm 2）TA=+25℃时的平均使用寿命100,000h小时 3）限制值 4）不可以超过或低于Vs容许误差值 5）无负载 6）阻抗负载下的信号传输时间

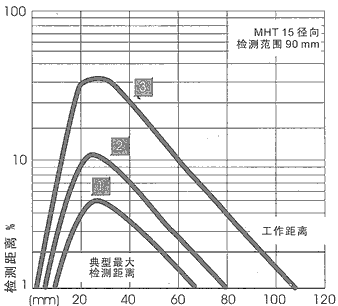

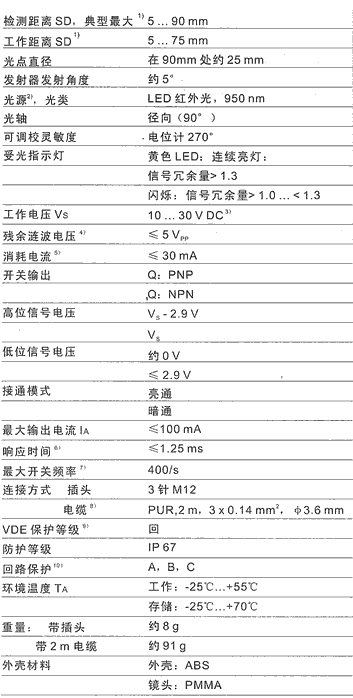

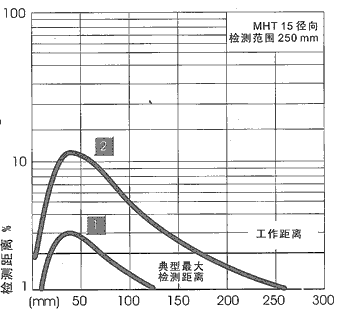

MHT15漫反射式光电开关，增强型，径向镜片
■可调校灵敏度 ■LED指示灯和调节旋钮一体设计 ■径向光轴90° ■安装附件
1）反射率为90%的物体（其于标准白色DIN5033） 100×100mm 2）TA=+25℃时的平均使用寿命为100,000h小时 3）限制值 4）不可以超过或低于Vs容许误差值 5）无负载 6）阻抗负载下的信号传输时间

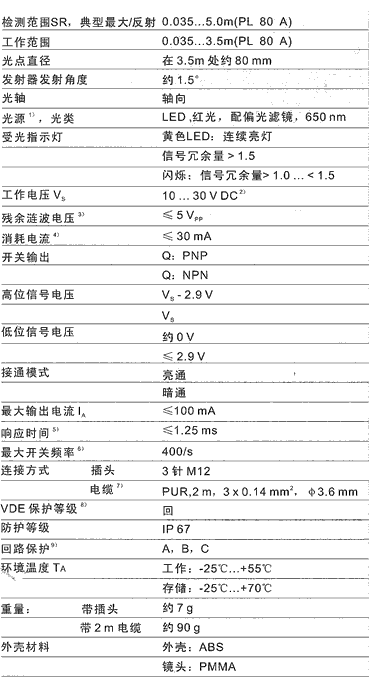

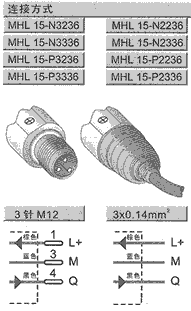

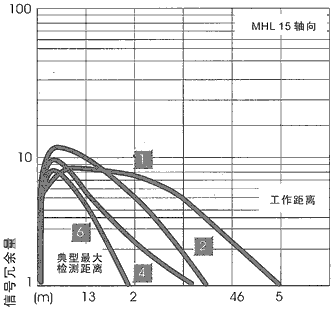

MHL15镜反射式光电开关，红色光源，偏光滤镜，轴向镜片
■偏光滤镜用于对高反射率物体进行可靠检测 ■LED指示灯和调节旋钮一体设计 ■轴向光轴 ■安装附件
1 连接电缆2m 2 黄色LED指示灯： －持续显示： 接受信号>1.3倍信号冗余 －频亮： 接受信号>1.3倍信号冗余 但>1倍开关阈值 3 3针M12插头

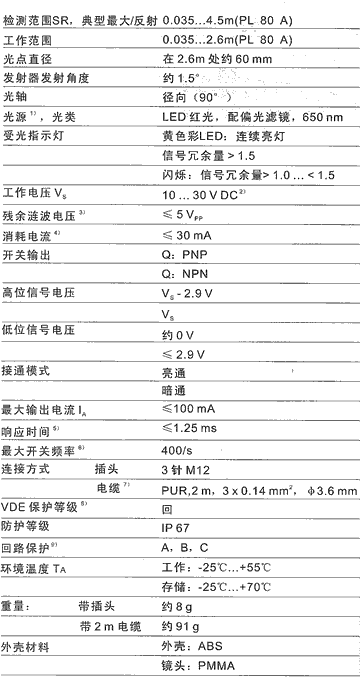

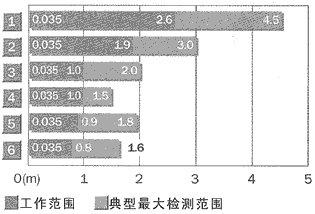

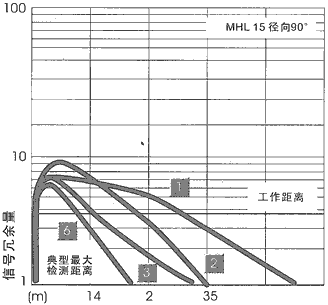

MHL15镜反射式光电开关，红色光源，配偏光滤镜，径向镜片
■偏光滤镜用于对发光面进行可靠检测 ■LED指示灯和调节旋钮一体设计 ■径向光轴90° ■安装附件

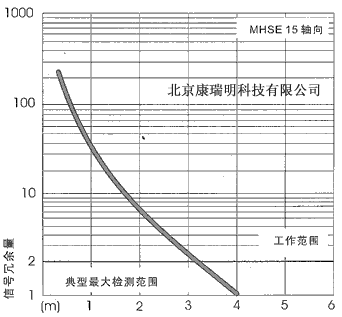

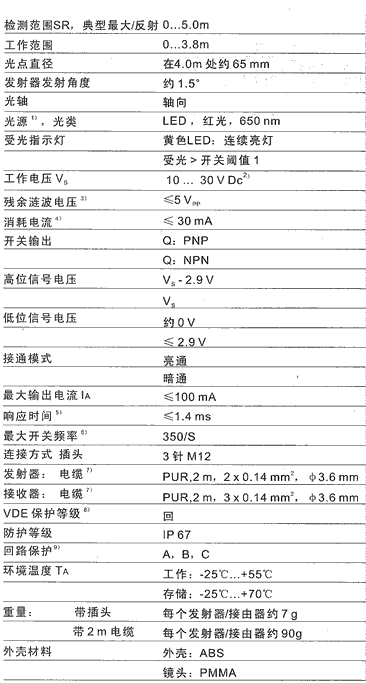

MHSE15对射式光电开关，红色光，轴向镜片
■检测距离长 ■LED指示灯和调节旋钮一体设计 ■轴向光轴 ■安装附件

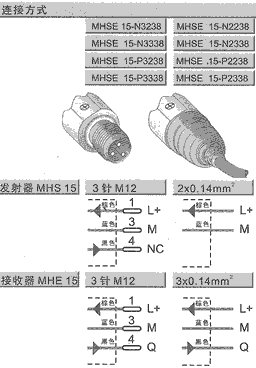

1 连接电缆2m 2 黄色LED指示灯：（只有接受器MHE15） -持续显示： 接受信号>1倍信号冗余 3 发射器轴 4 接受器轴 5 3针M12插头

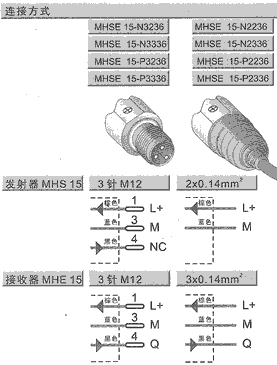

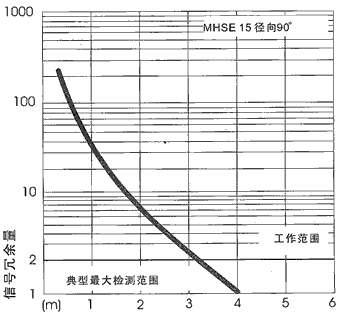

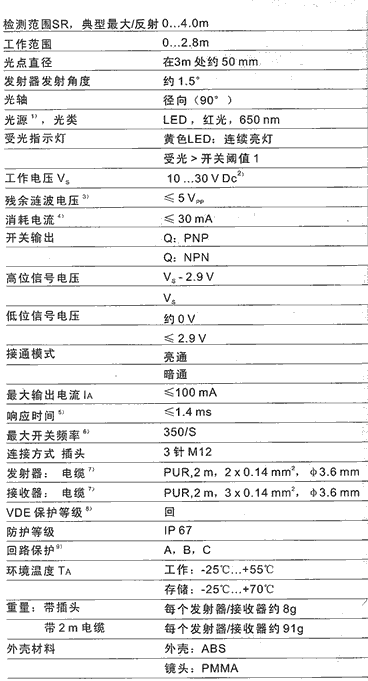

MHSE15对射式光电开关，红色光，径向镜片
■长距离 ■LED指示灯：有源开关输出和信号冗余量 ■轴向光轴 ■安装附件
1 连接电缆2m 2 黄色LED指示灯：（只有接收器MHE15） -持续显示： 接受信号>1倍信号冗余 3 3针M12插头 4 发射器轴 5 接受器轴
1）TA=+25℃时的平均使用寿命为100.000小时 2) 限制值 3）不可以超过或低于Vs容许无误差值， 4）无负载 5）阻抗负载下的信号传输时间
