当前位置：经营范围>>SICK西克工业传感器

首页

经营范围


附件:	接头安装系统/支架反射镜	光纤特殊附件电源供应装置

插头

连接器

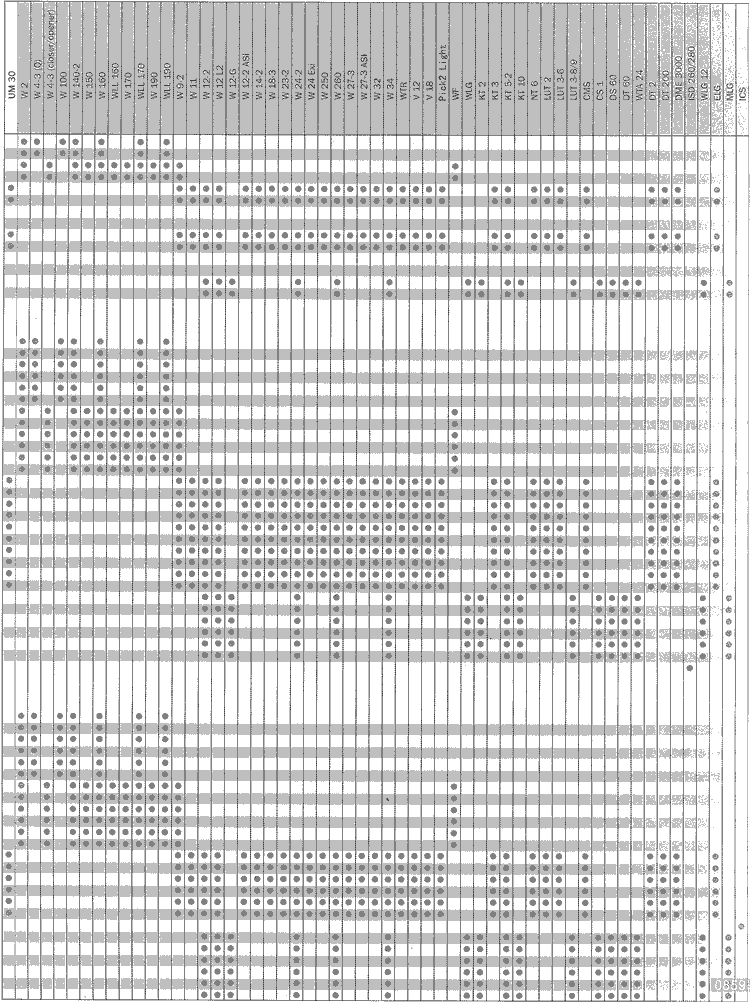

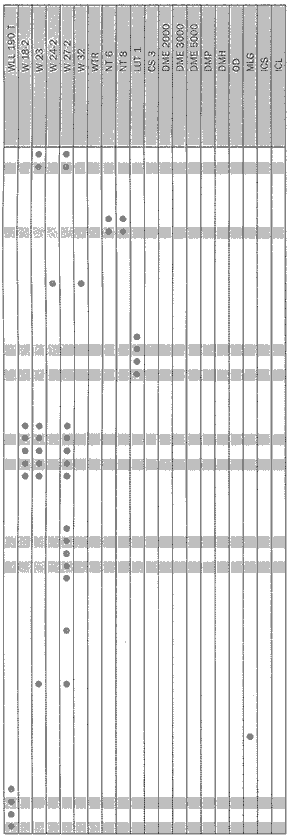

插头、连接电缆选型表

连接器
插头、连接电缆选型表

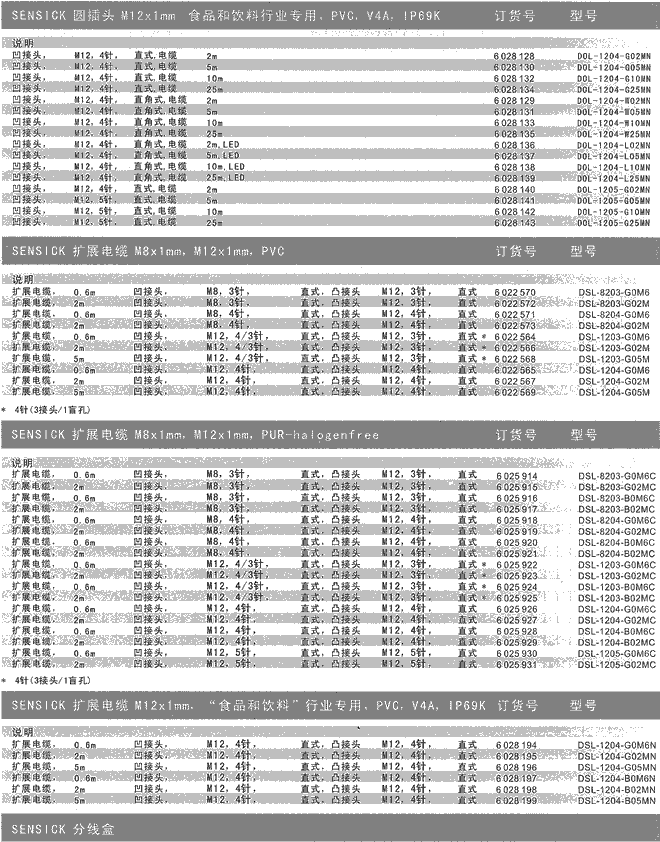

	说明 “食品和饮料专用电缆”，IP69K,(1.4404/316L) M12X1mm，IP67,连接电缆的类型 M12X1MM，IP67,连接插头的类型，M23

连接器
插头、连接电缆选型表

连接器
插头、连接电缆选型表

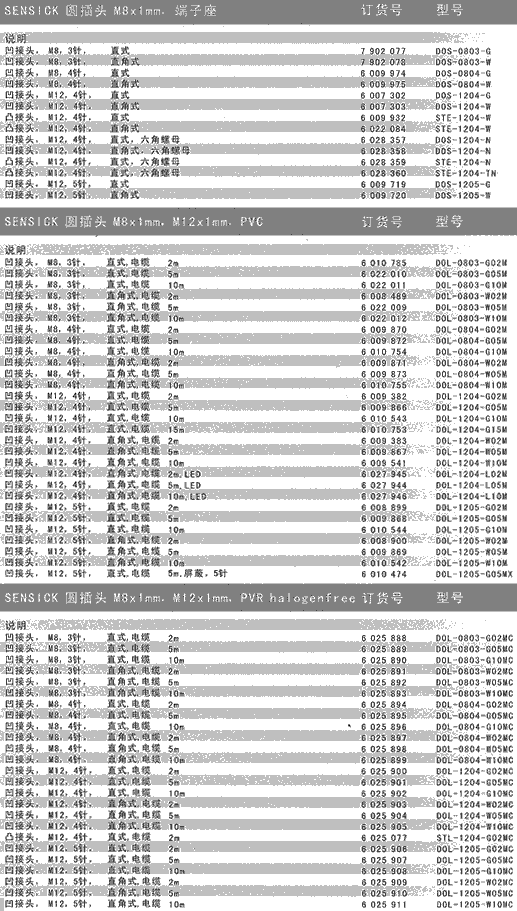

插头尺寸图和订货资料圆插头，M8，3针，IP67防护等级







	1）应用于动态场合时，其较小弯曲半径为Rmin=20*电缆直径

插头和连接插头尺寸图和订货资料圆插头，M8，4针，IP67防护等级





	圆插头，M12，2针，IP67防护等级


	1）应用于动态场合时，其较小弯曲半径为Rmin=20*电缆直径

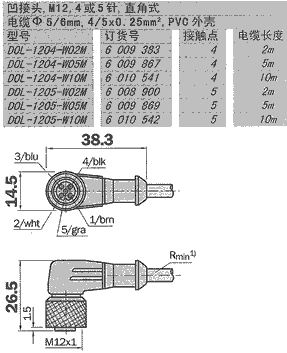

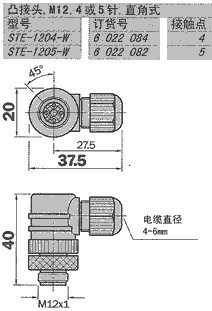

插头尺寸图和订货资料圆插头，M12，4或5针，IP67防护等级







	1）应用于动态场合时，其较小弯曲半径为Rmin=20*电缆直径

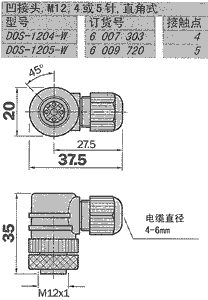

插头和连接插头尺寸图和订货资料圆插头，M12，4或5针，IP67防护等级




	1）应用于动态场合时，其较小弯曲半径为Rmin=20*电缆直径

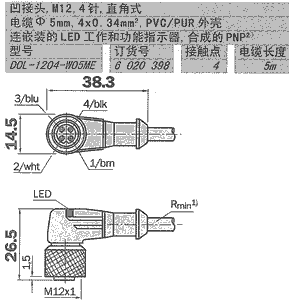

插头尺寸图和订货资料圆插头，M12，4针，LED，IP67防护等级

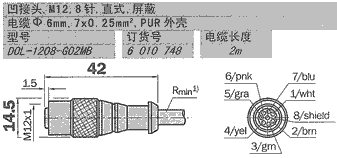

圆插头，M12，8针8，IP67防护等级


	1）应用于动态场合时，其较小弯曲半径为Rmin=20*电缆直径 2) 不适合于对射式光电开关

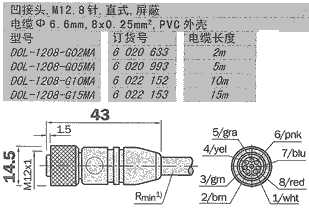

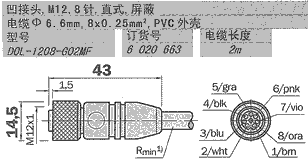

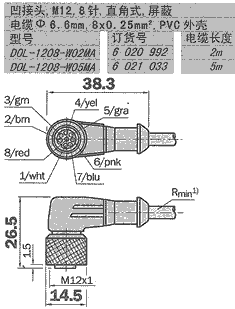

插头和连接插头尺寸图和订货资料圆插头，M12，8针，IP67防护等级

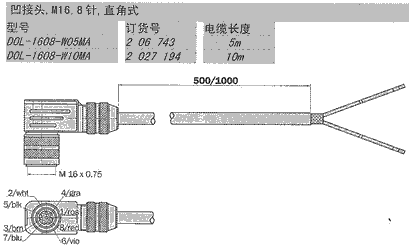

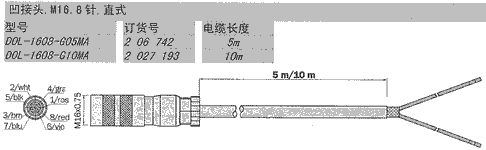

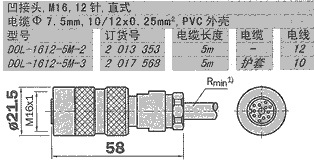

	圆插头，M16，12针，IP67防护等级



	1）应用于动态场合时，其较小弯曲半径为Rmin=20*电缆直径

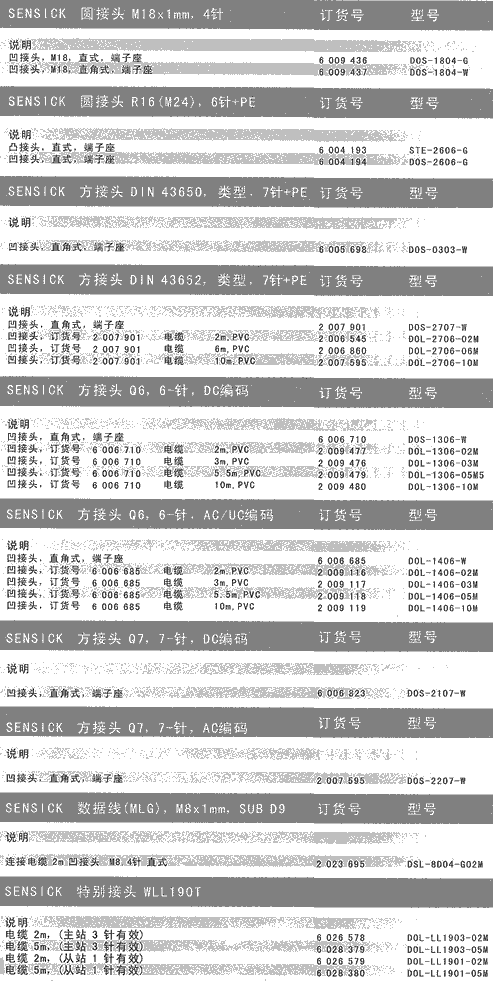

插头尺寸图和订货资料圆插头，M8，4针，IP67防护等级



圆插头，R16，6针，IP67防护等级



方插头，DIN43650，3针，+PE

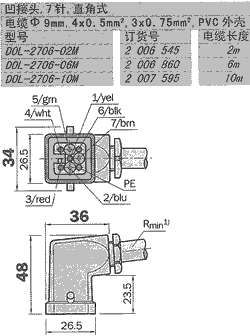

插头和连接插头尺寸图和订货资料方插头，DIN43652，7针

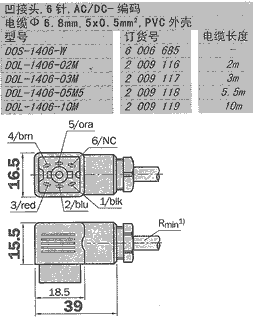

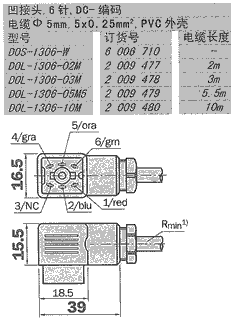

方插头，Q6，6针



	1）应用于动态场合时，其较小弯曲半径为Rmin=20*电缆直径



接头尺寸图和订货资料方插头，Q7，7针



DME系列使用Profibus插入系统

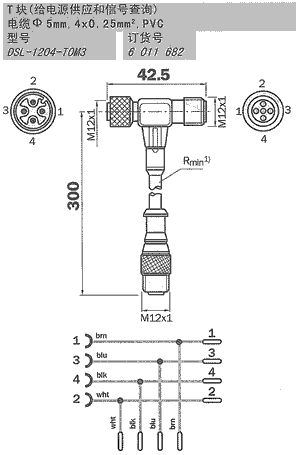

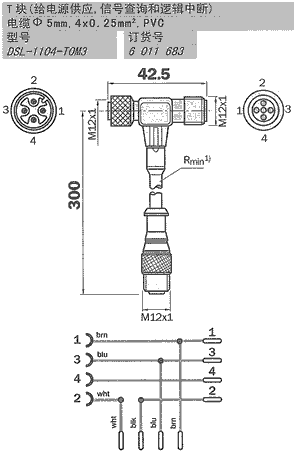

插头和连接插头尺寸图和订货资料 WTR系列使用T快连接电缆M12，4针







	1）应用于动态场合时，其较小弯曲半径为Rmin=20*电缆直径

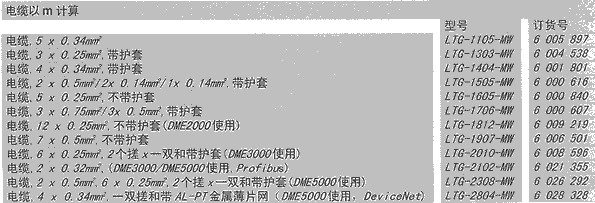

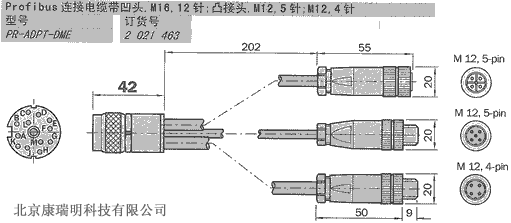

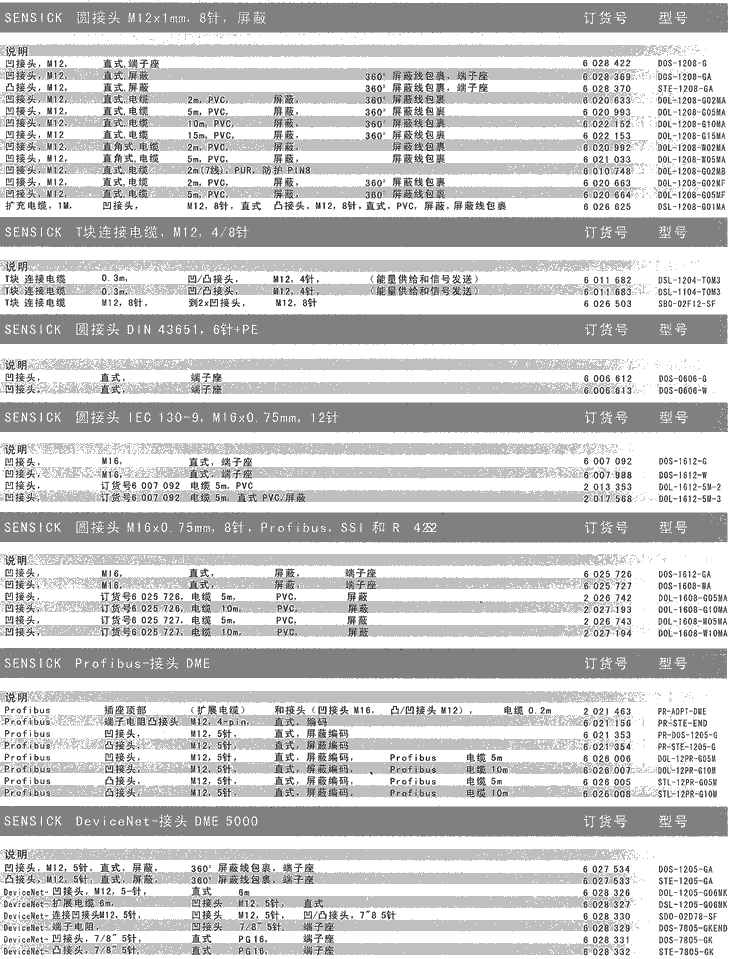

插头尺寸图和订货资料 Profibus连接电缆，SSI和RS422 interface(用于DME5000)

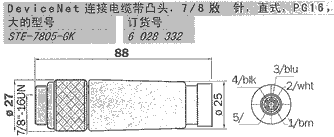

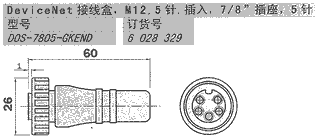

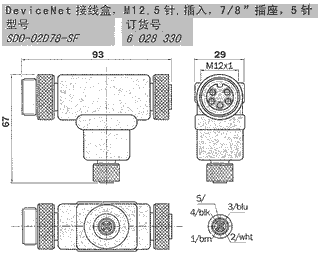

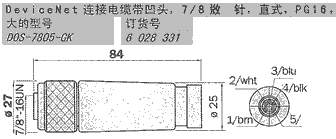

插头和连接插头尺寸图和订货资料连接电缆，DeviceNET interface(用于DME5000)

安装系统

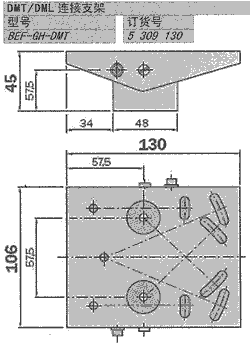

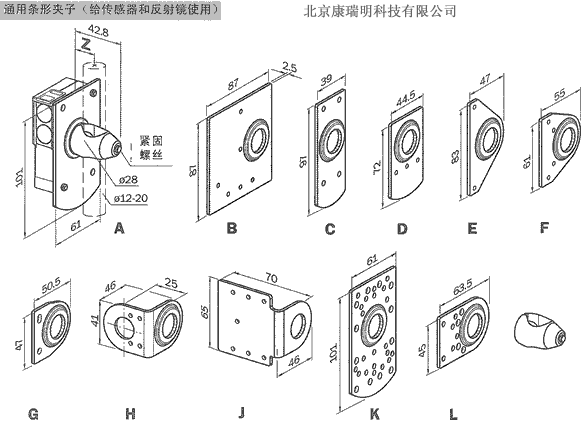

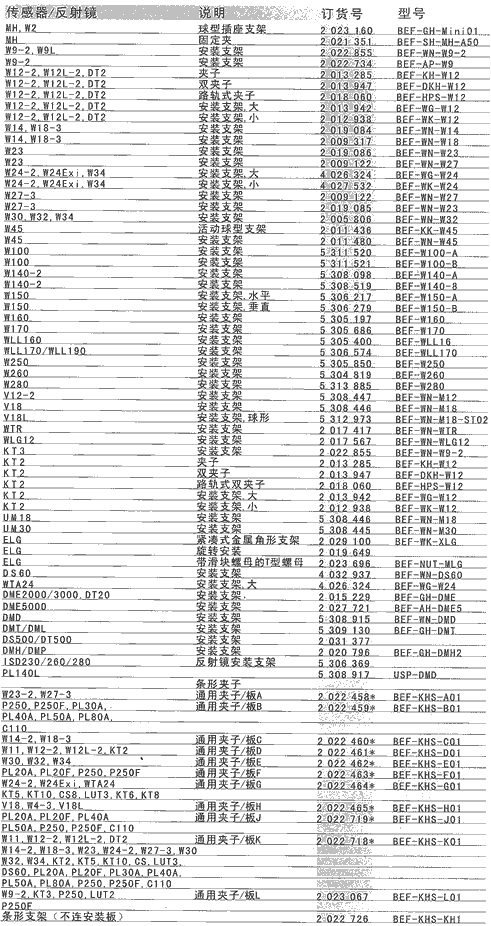

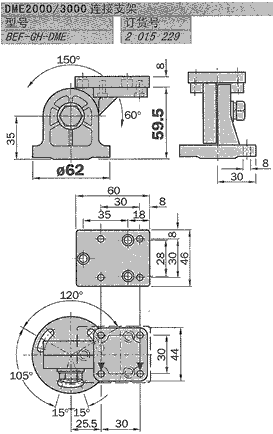

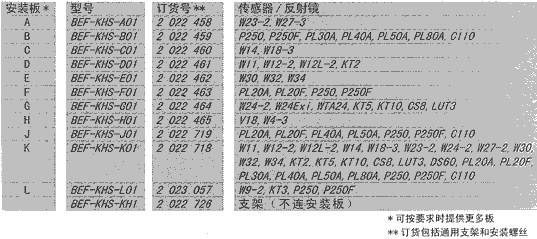

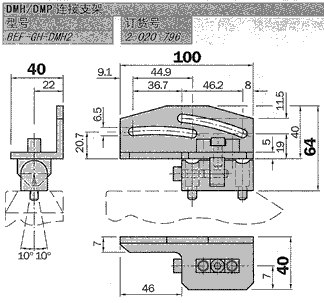

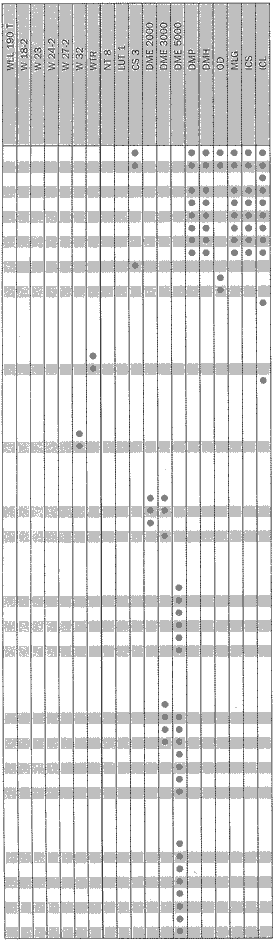

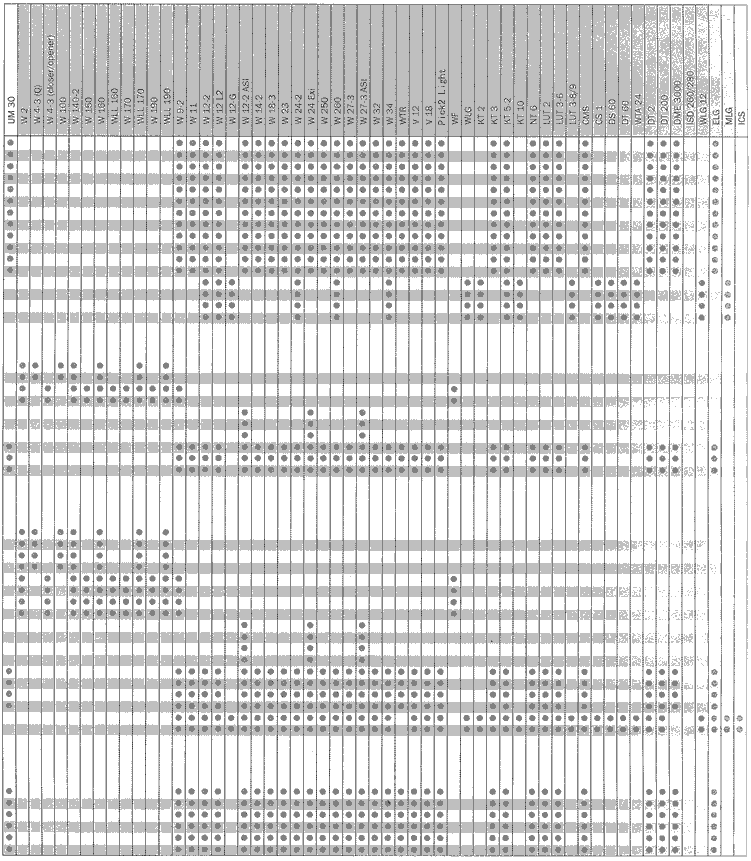

安装支架、夹子和连接支架选择表

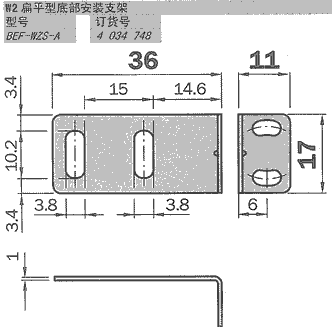

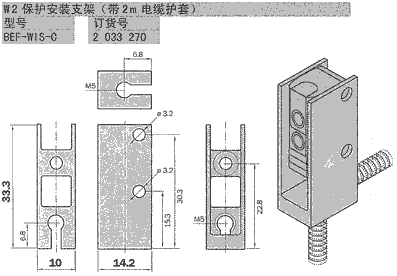

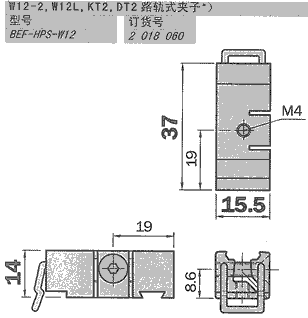

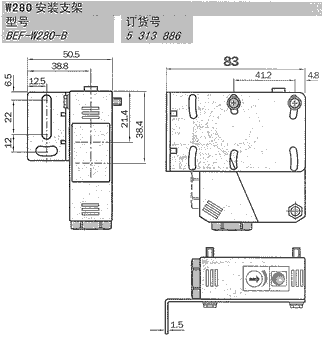

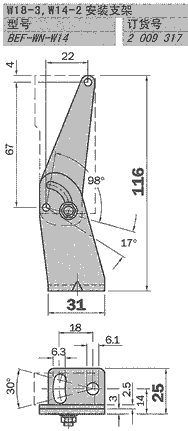

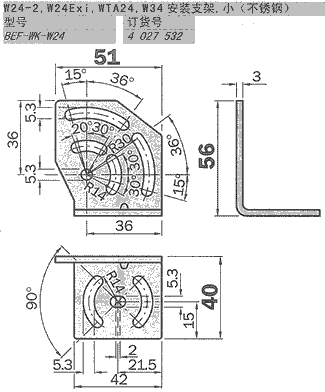

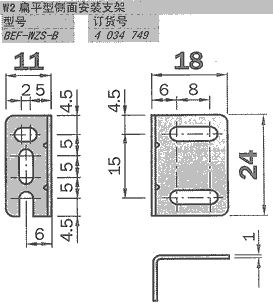

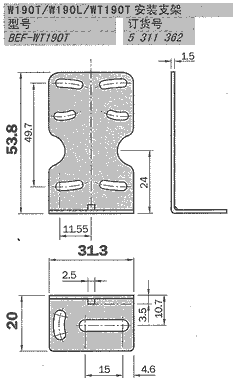

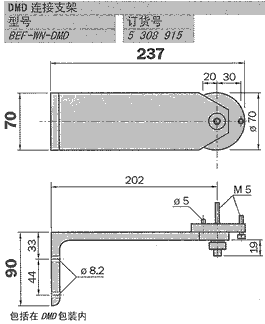

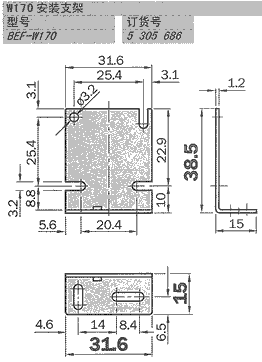

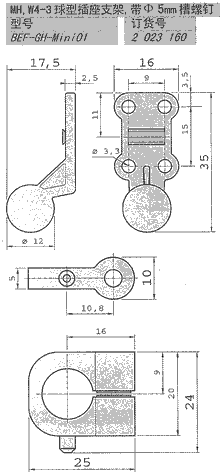

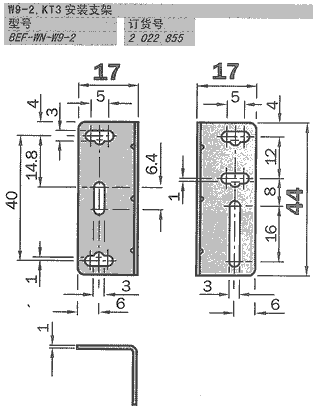

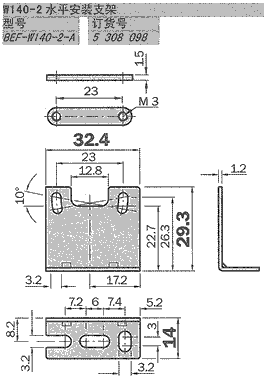

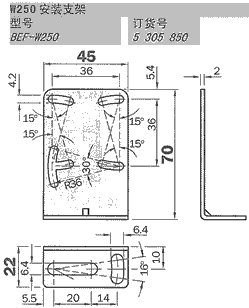

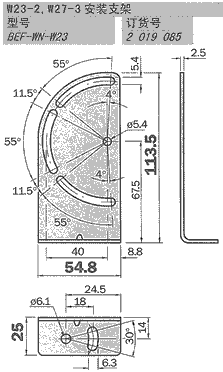

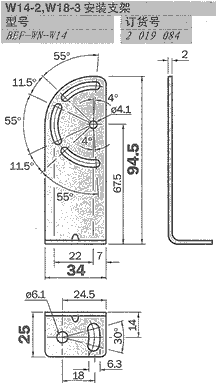

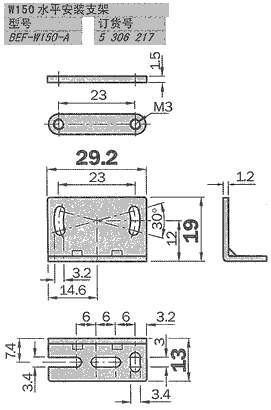

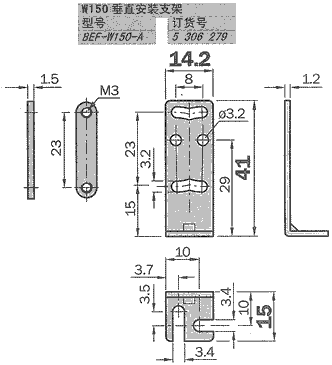

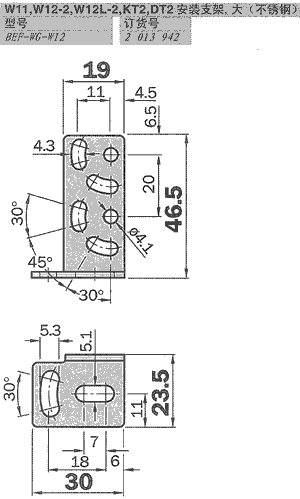

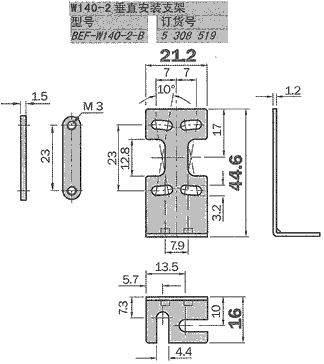

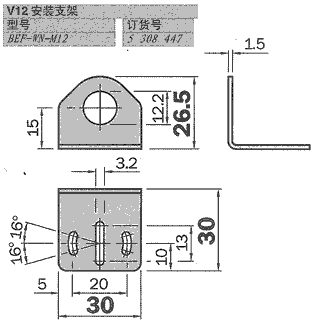

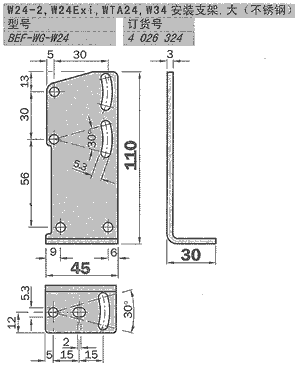

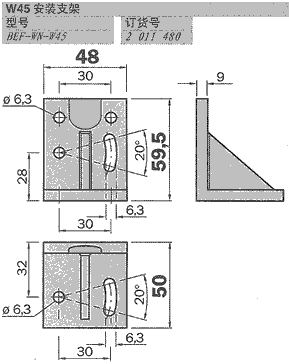

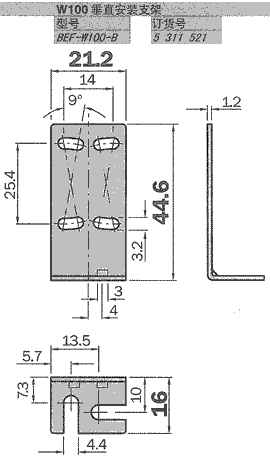

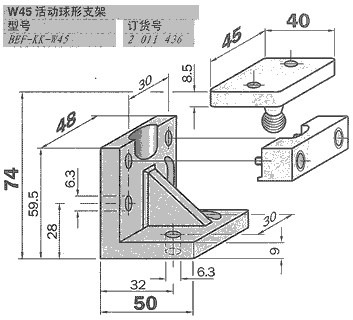

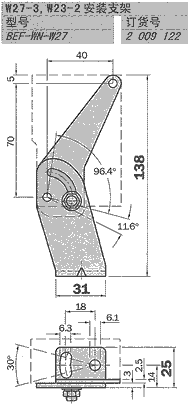

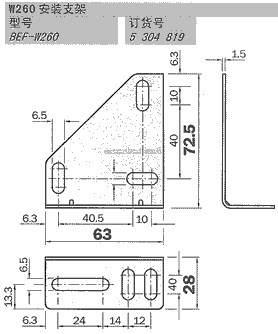

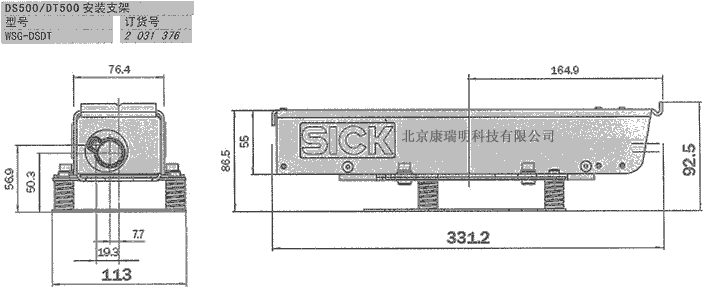

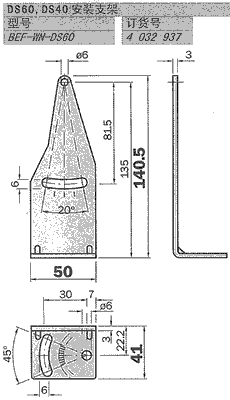

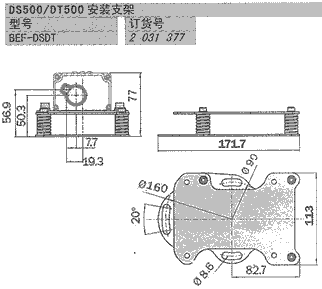

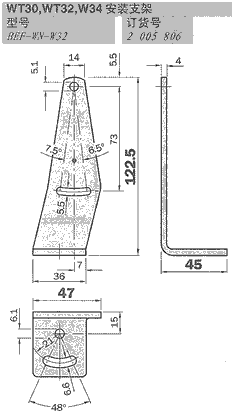

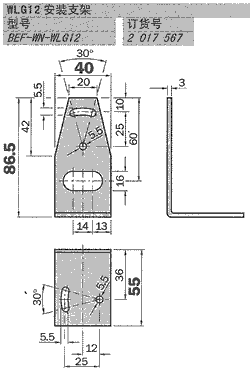

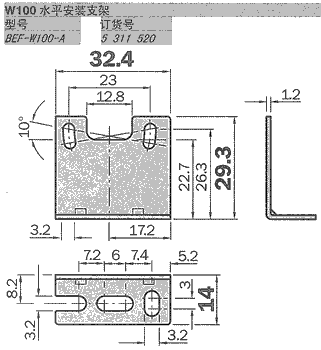

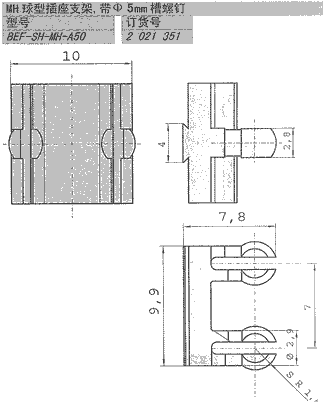

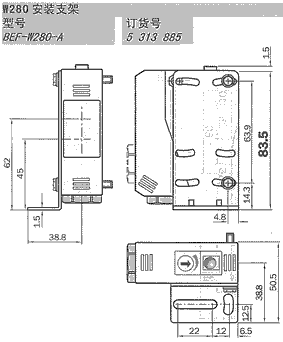

安装支架

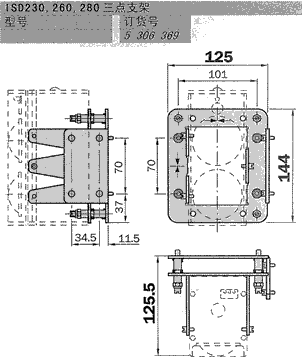

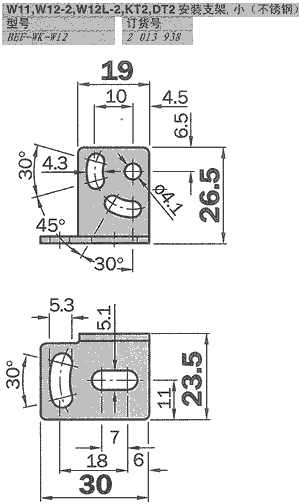

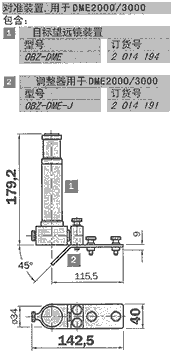

尺寸图和订货资料

*TS32(按照EN50022)

反射镜

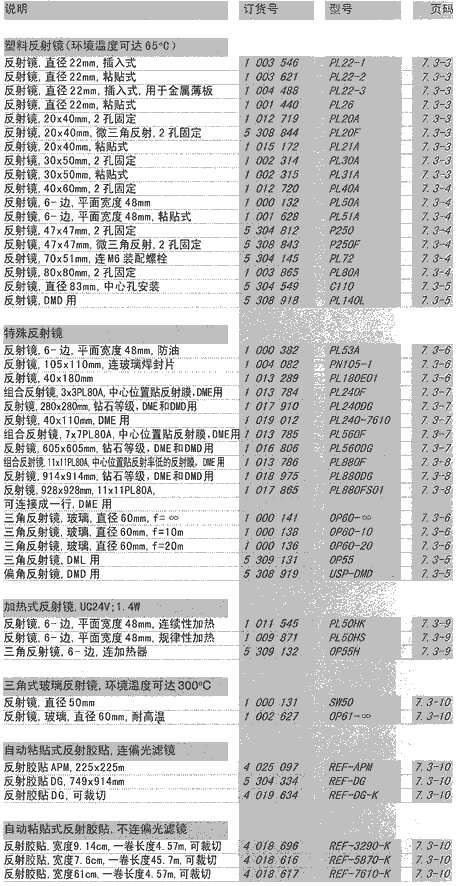

反射镜选择表

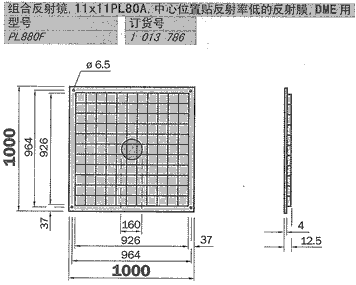

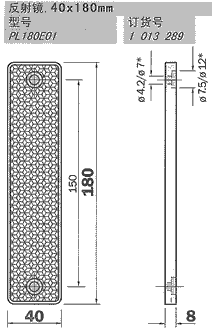

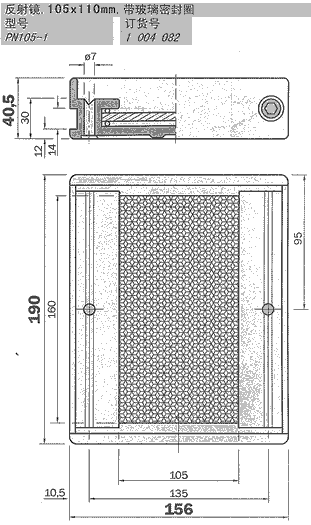

反射镜

尺寸图和订货资料

塑料设计，环境温度可达65℃

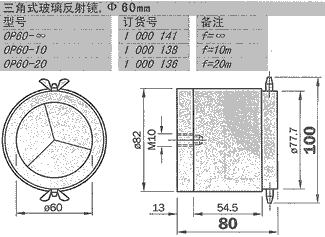

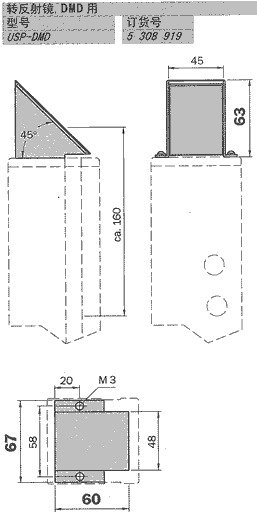

特殊反射镜

反射镜

尺寸图和订货资料

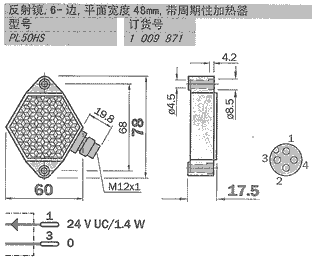

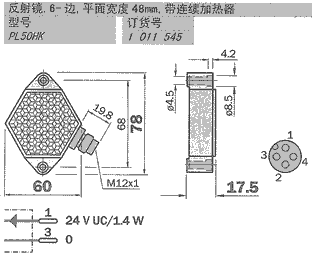

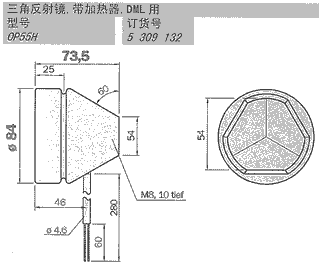

加热式反射镜，UC=24V，1.4W

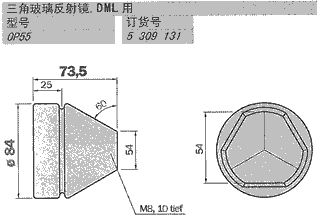

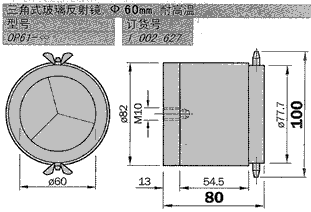

反射镜尺寸图和订货资料耐高温反射镜，温度可达300℃

粘贴式反射胶贴，配合具偏光滤镜传感器使用




粘贴式反射胶贴，配合不具偏光滤镜传感器使用

光纤电缆：
使光纤弯曲传播的较简单方法

用于全自动生产过程的传感器必须结构精密和功能强大。但是，许多不同的环境要求提供相应的解决方案。例如，没有足够的安装空间，或者重量需要消减等。尤其是，装配的工作环境易引起剧烈的震动、电磁干扰或高温环境等。SICK可以为此提供合适的解决方案：光纤电缆。SICK提供各种各样的光纤：已装配的光纤、可选的光纤以及可被剪切到合适长度的光纤等。有外套为塑料或金属的光纤电缆，有带插头或螺丝接头的，以及有各种各样的光纤未端套筒可选。

光纤的型号是根据外表、号码、结构、切面形状以及光纤材料的不同来区分。玻璃光纤可承受的温度高达315℃。塑料光纤电缆可以按所需长度切割，但可弯曲的半径较小。

光纤电缆类型如下所示：
■LL3-D：
标准漫反射式（从7.4-4页始）
-配有光纤未端切割器
-塑料光纤和塑料外套
-大多数情况下,可以按需长度切割
■LL3-T:
标准对射式(从7.4-5页始)
-配有光纤未端切割器
-塑料光纤和塑料外套
-大多数情况下,可以按需长度切割
■LT:漫反射式(7.4-18页始)
-玻璃光纤,镀铬金属外套
■LM:对射式(从7.4-14页始)
-玻璃光纤,金属及PVC外套
■LBS:漫对射式(从7.4-14页始)
-玻璃光纤,不锈钢外套
-工作环境温度-58…＋315℃
■LIL：对射式（从7.4-18页始）
-玻璃光纤,不锈钢外套
-工作环境温度-58…＋315℃
■LLUV：漫对射式（从7.4-21页始）
-UV(紫外线)玻璃光纤电缆

光纤系统

哪一种光纤电缆适合哪一种传感器？

■WLL12 适用LL3,LT,LM光纤电缆 ■红光、红外光或绿光LED发射器 ■互补的开关输出,通过控制电缆可选择 ■开关频率:1,300/s	■CSL 适用LBS，LIS光纤电缆、 ■自学习模式 ■可调的颜色辨度	■WLL160 适用LL3光纤电缆


■WLL24Exi 适用LL3光纤电缆(Ф2.2mm) ■爆炸等级E Ex ia IIC T6 ■开关输出MAMUR EN 50277 ■端子座或M12插头	■LUT LUT3-820, 适用LLUV8光纤电缆 ■UV紫外光源 ■各种辅助光学滤镜片 LUT1-4, 适用LLUV5光纤电缆 ■有高压水银加热装置的UV光源 ■各种辅助光学滤镜	■WLL170 适用LL3光纤电缆 ■红光、绿光LED发射器 ■高速型开关频率10，000/s


■KTL5G-2 适用LBS，LIS光纤电缆 ■绿光LED发射器 ■开关频率10，000/s	■WLL190 适用LL3光纤电缆 ■数字显示 ■可连接总线	■WLL260 ■UC电源输入 ■有继电器输出型号选择适用LBS，LIS光纤电缆

LL3塑料光纤电缆

特性
■弯曲半径小
■大多数的光纤电缆可以很方便按所需长度切割（订货号包括切割刀）
■工作环境温度-40…+70℃，特殊设计可达180℃



	1）白色检测物体，90%反光率，物体较小直径=光的尺寸（LL发射角度的65°）光纤电缆不可以切断 2）物体较小直径：检测范围减少！ 3）不可以切断 4）工作环境温度-40．．．．．．＋180°C

LL3光纤电缆

特性
■弯曲半径小
■大多数的光纤电缆可以很方便按所需长度切割（订货号包括切割刀）
■工作环境温度-40…+70℃，特殊设计可达180℃



	1）光纤电缆不可以切断 2）物体较小直径：检测范围减少！ 3）工作环境温度-40…+100℃ 4）工作环境温度-40…+180℃

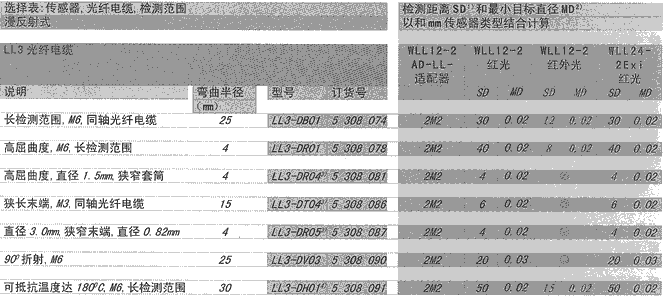

LL3塑料光纤电缆

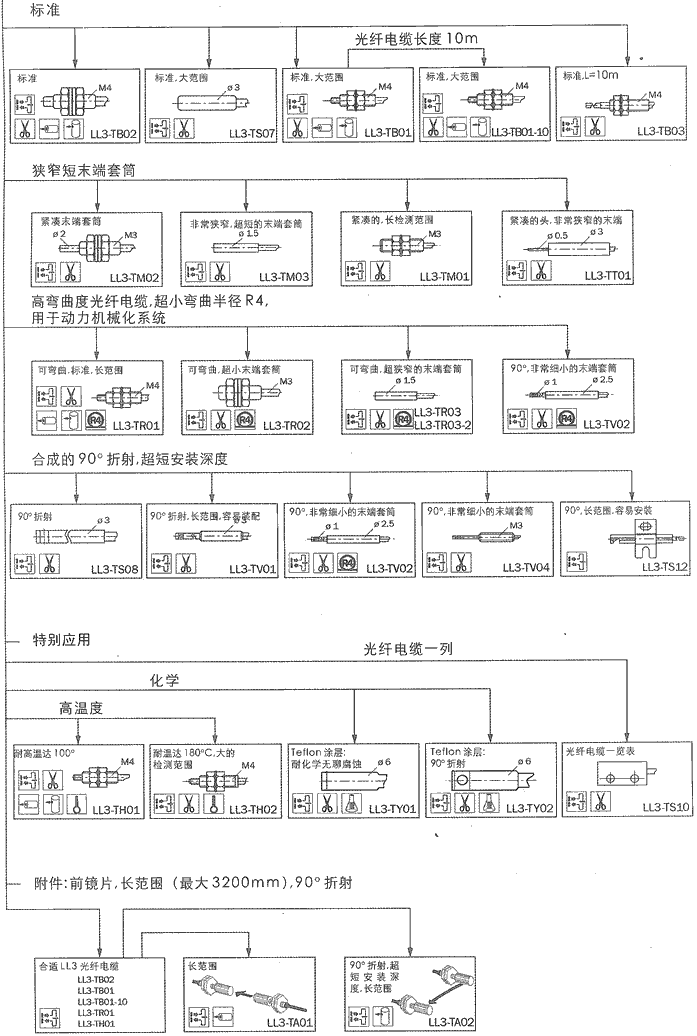

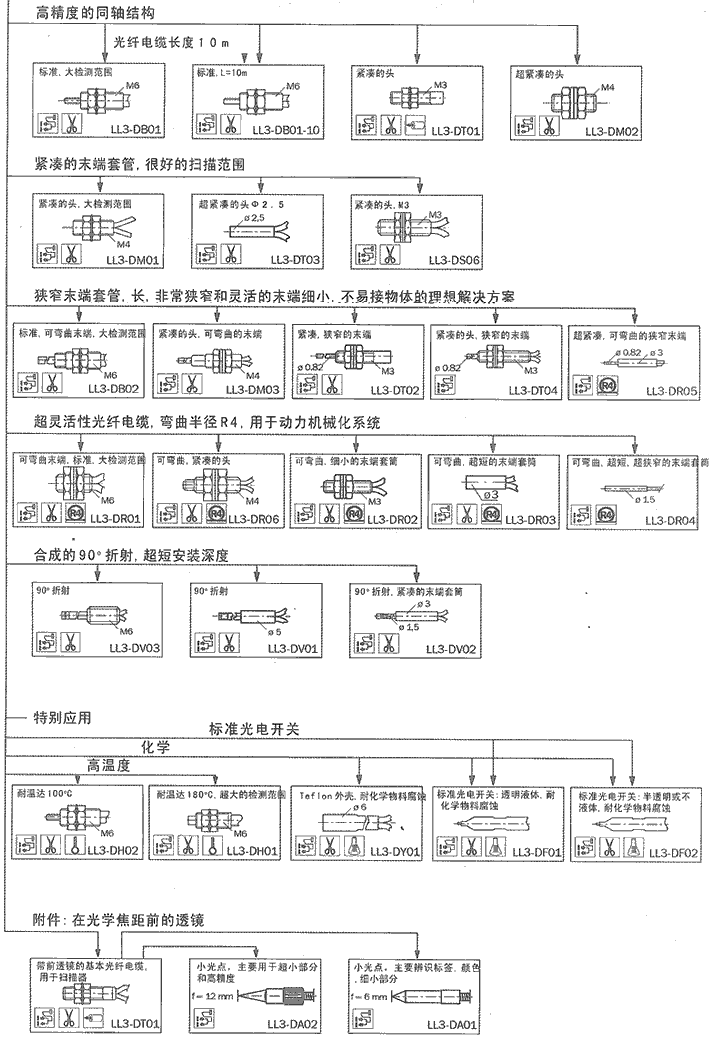

流程图表-光纤电缆选择表

LL3光纤电缆

流程图表-光纤电缆选择表

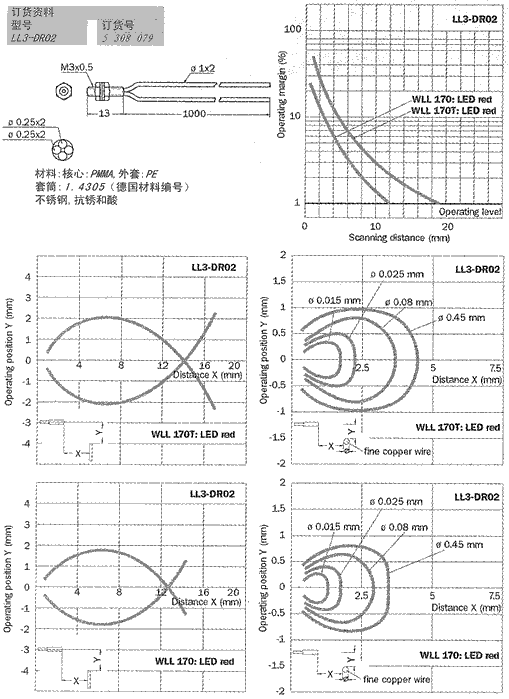

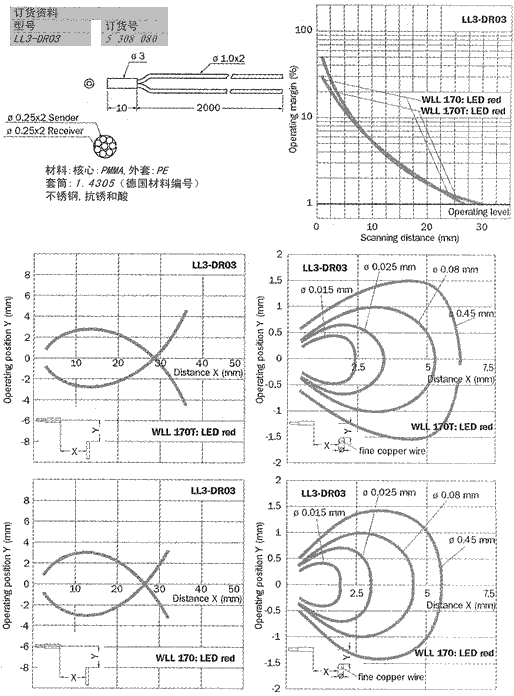

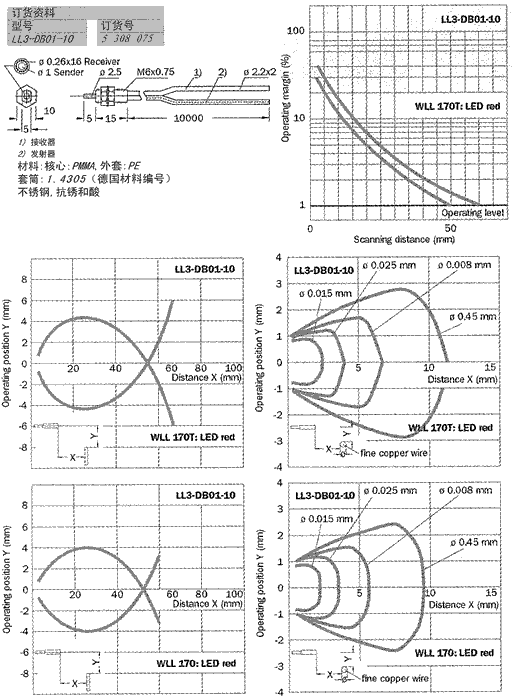

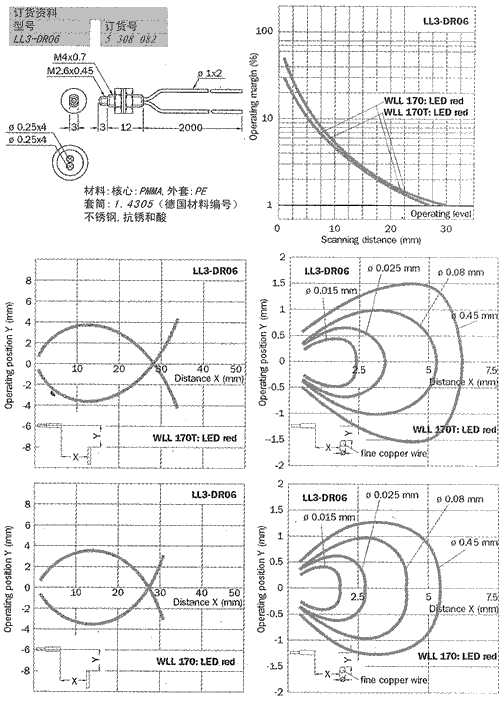

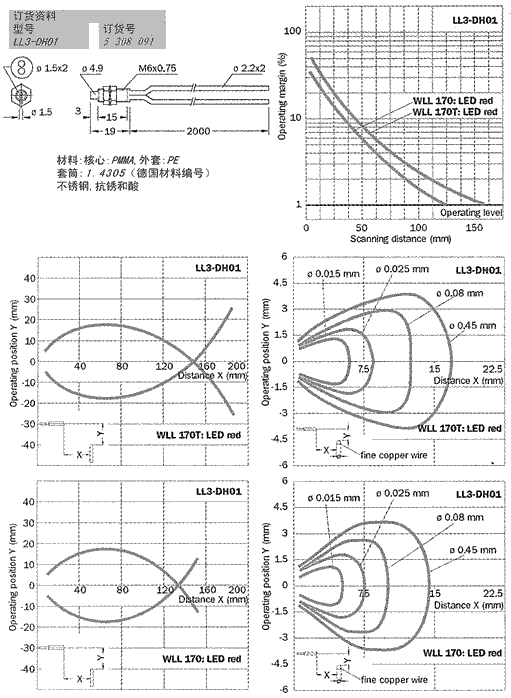

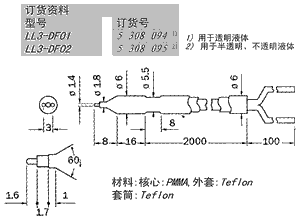

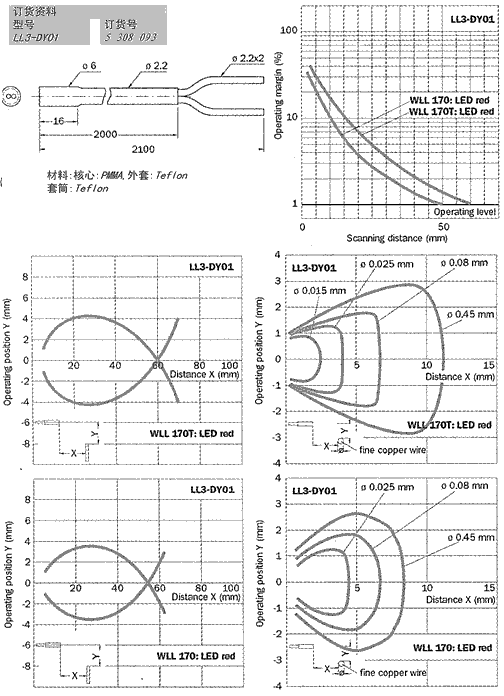

LL3塑料光纤电缆，漫反射式

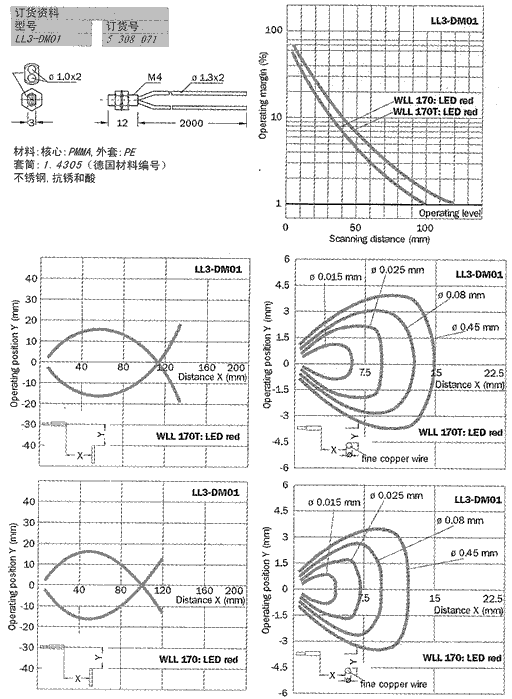

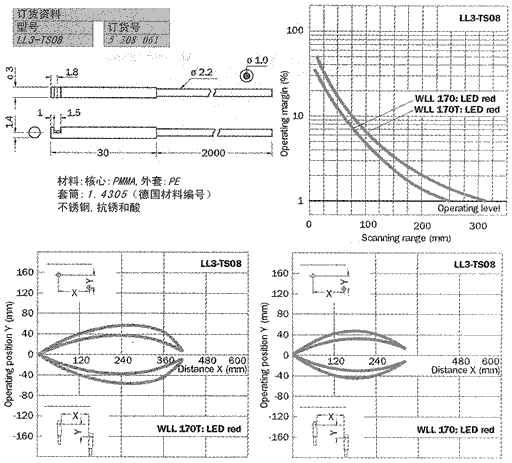

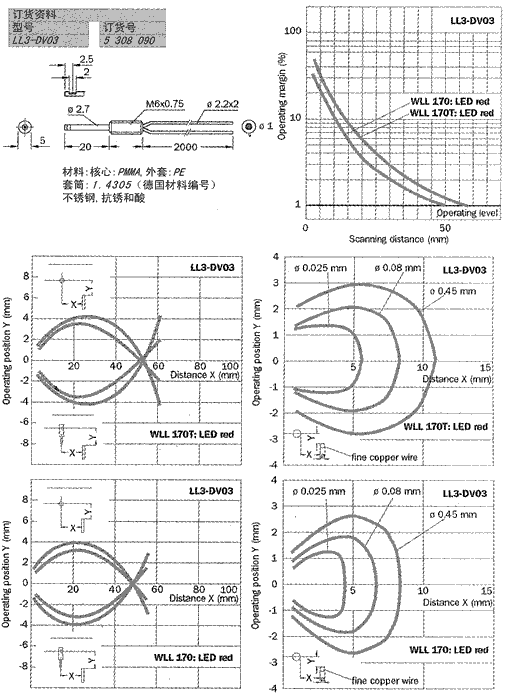

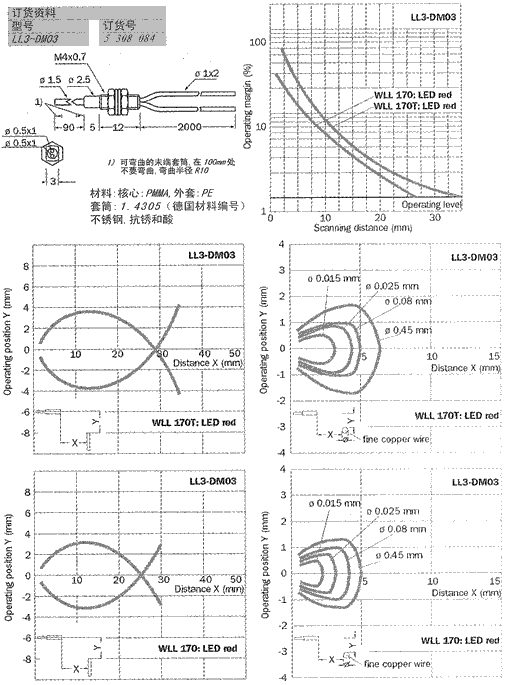

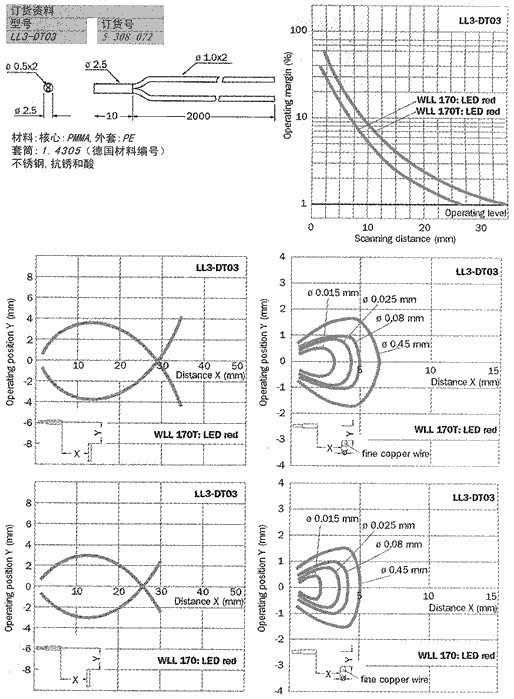

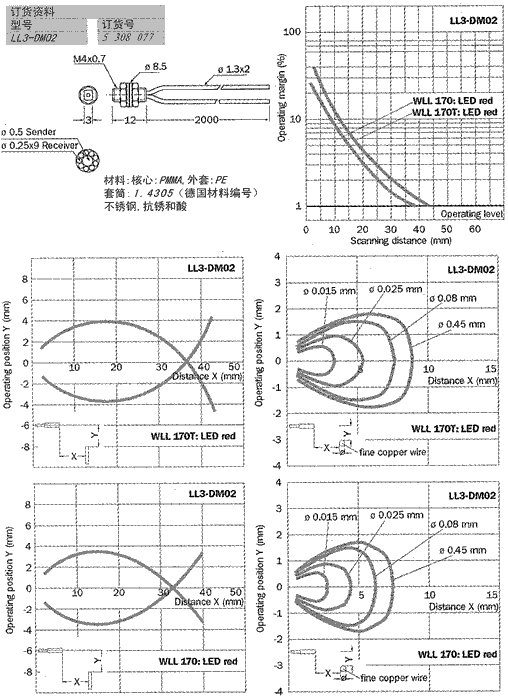

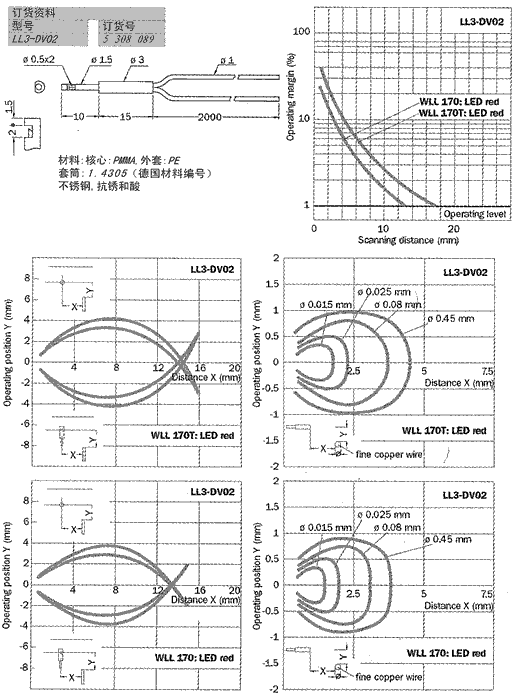

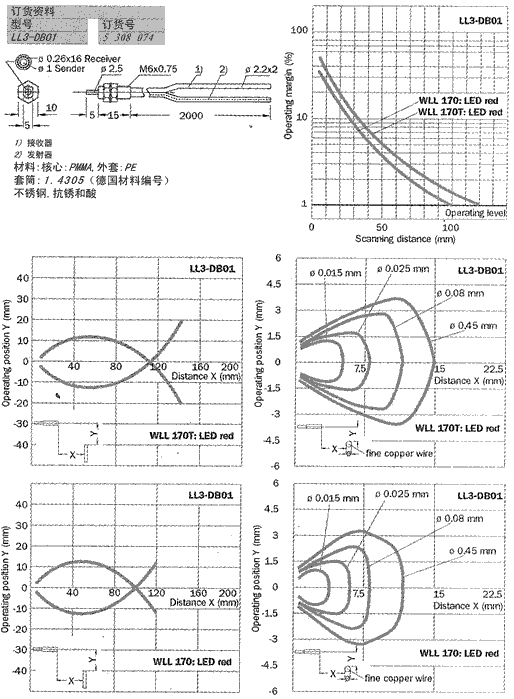

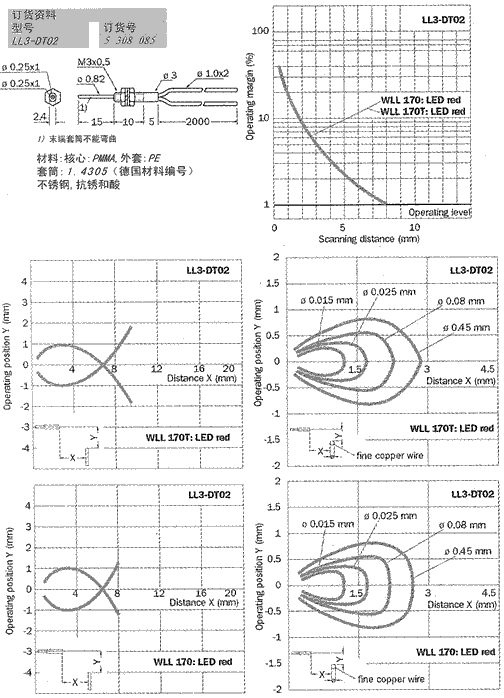

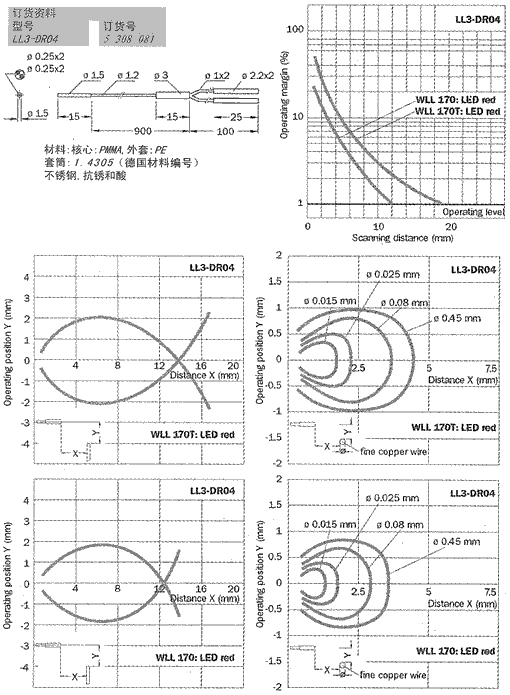

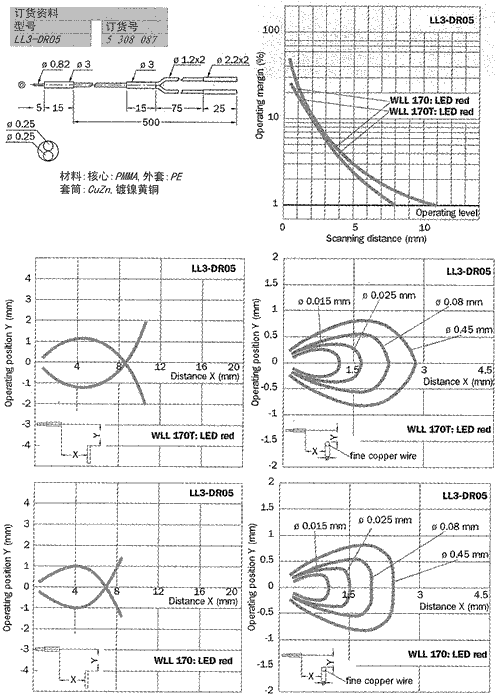

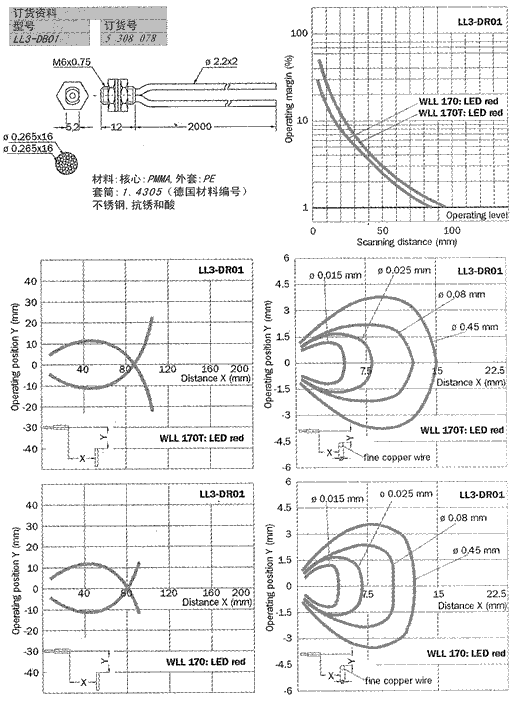

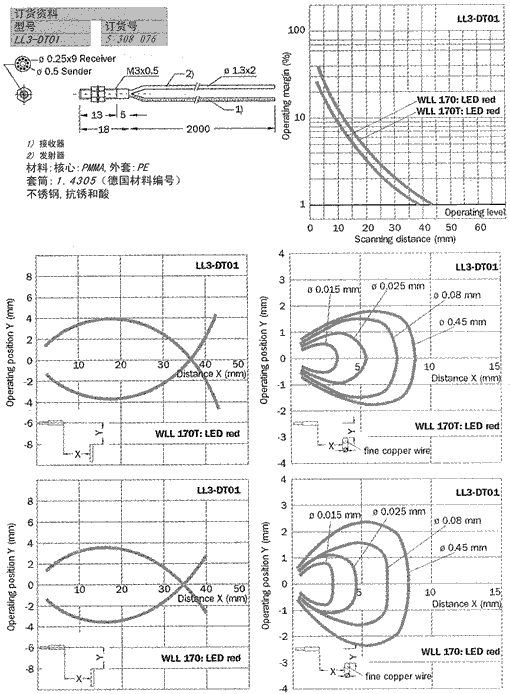

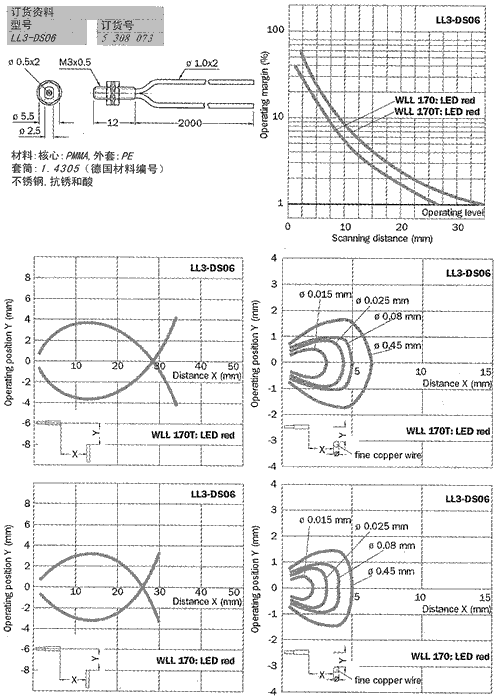

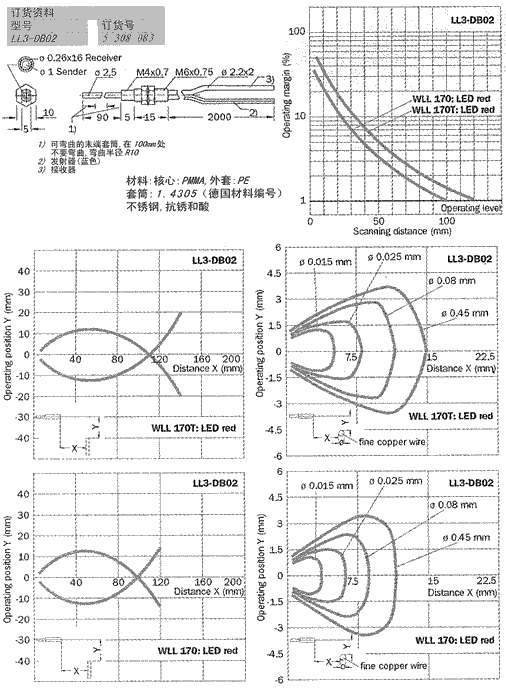

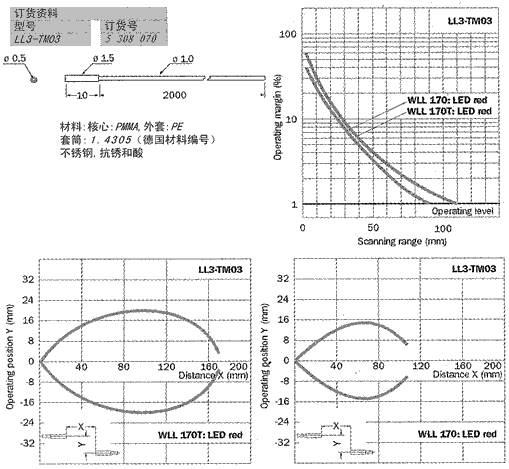

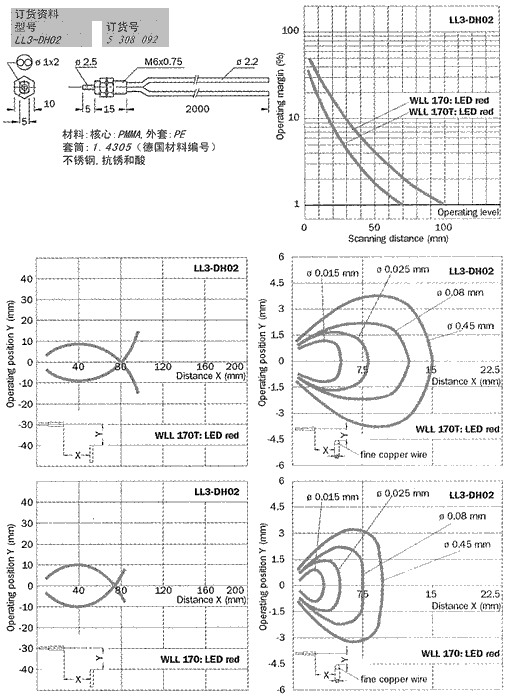

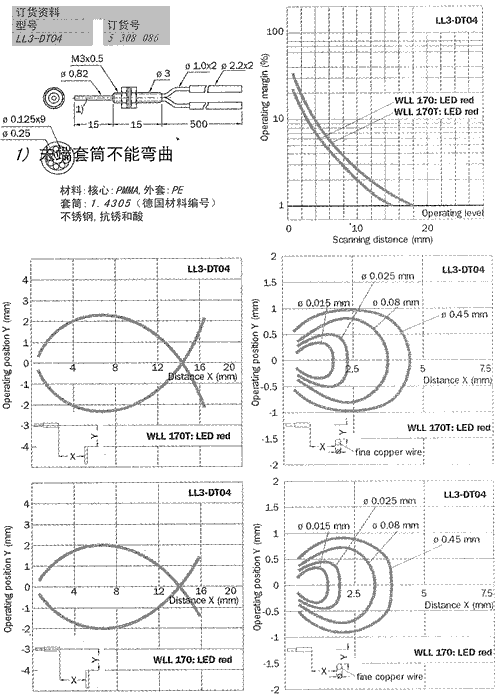

LL3光纤电缆-漫反射式的尺寸和特性曲线

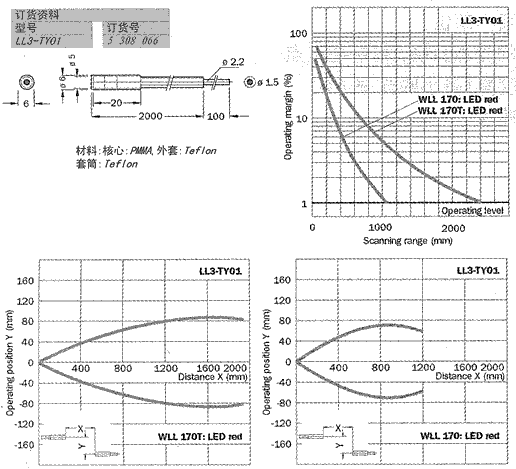

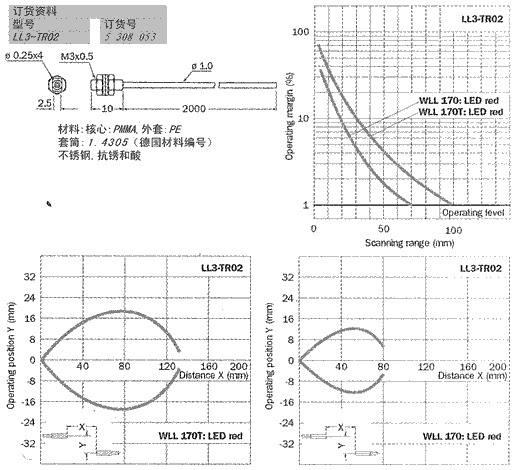

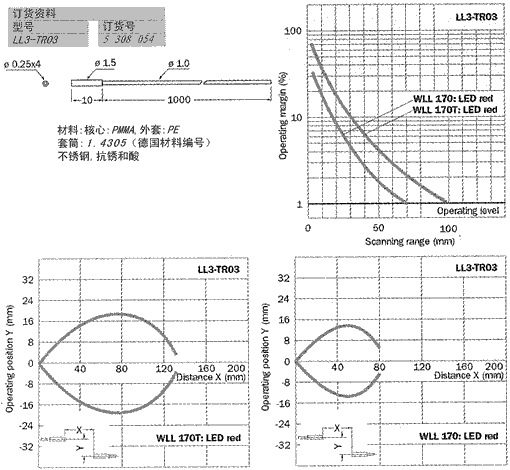

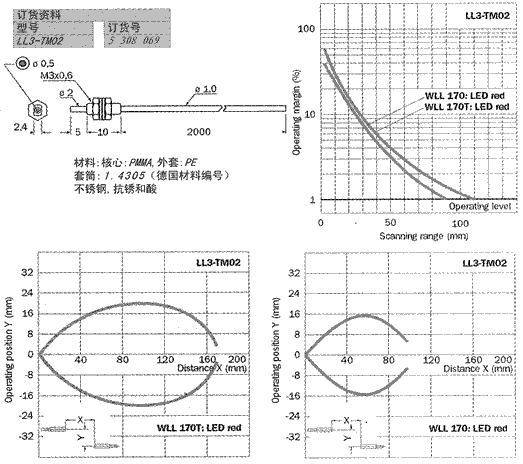

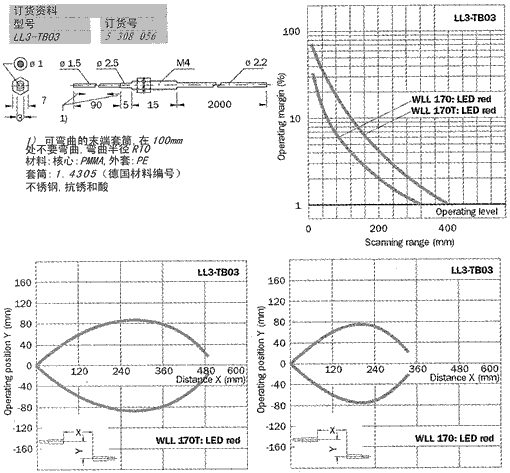

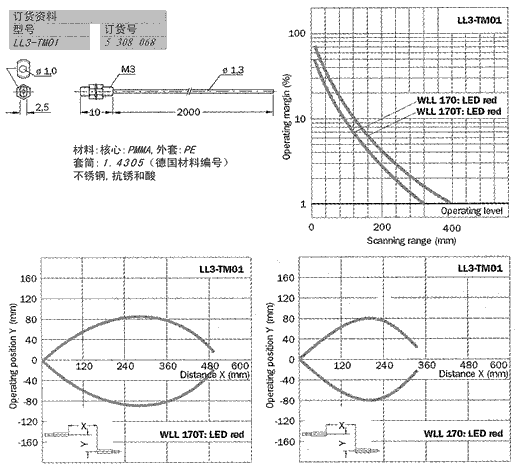

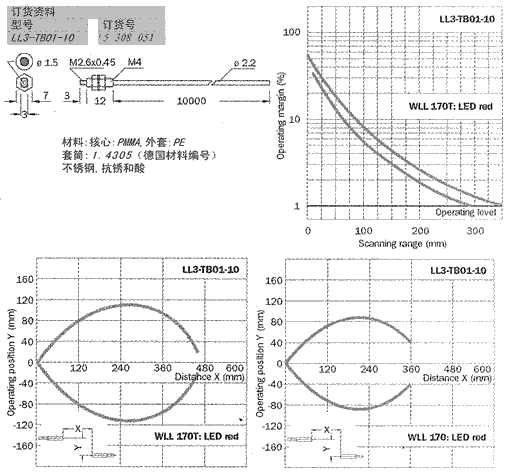

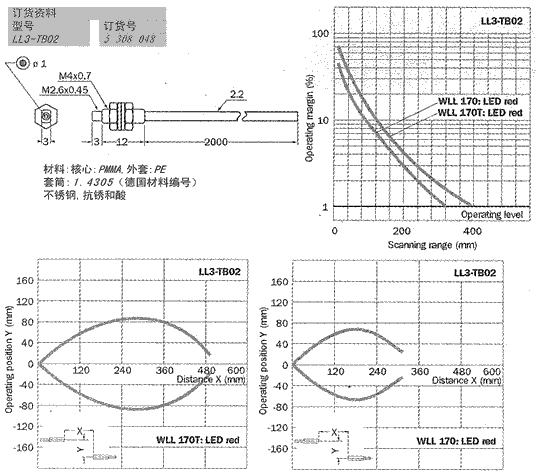

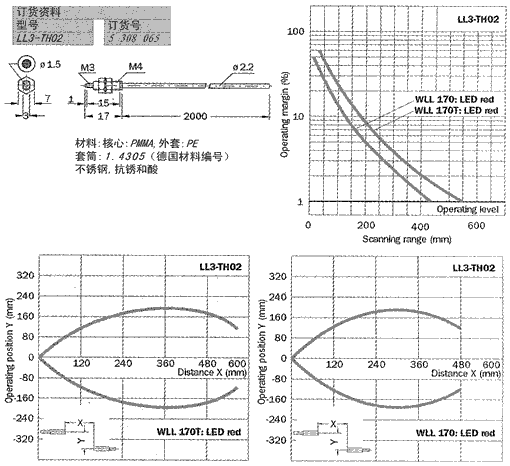

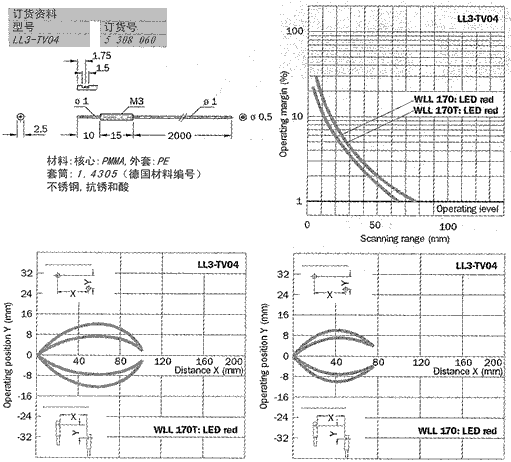

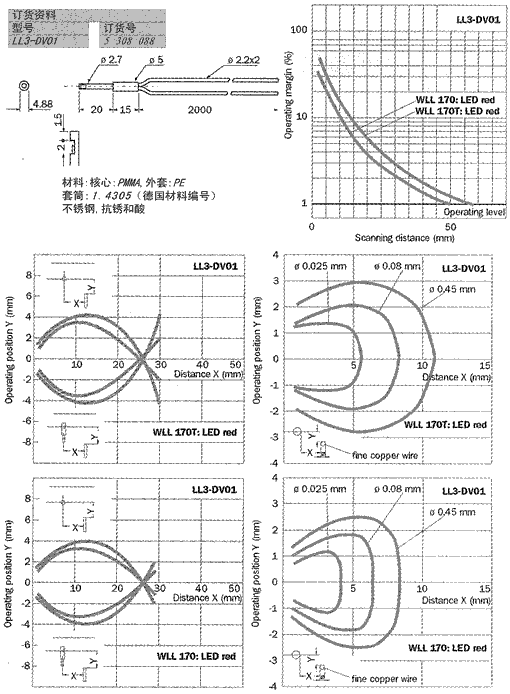

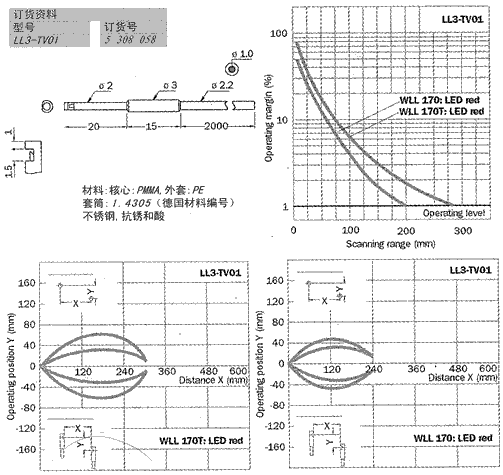

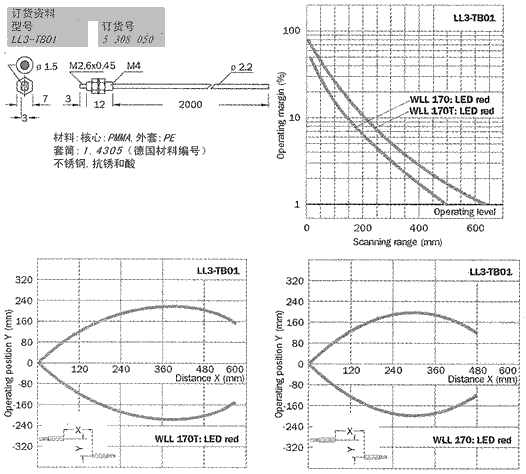

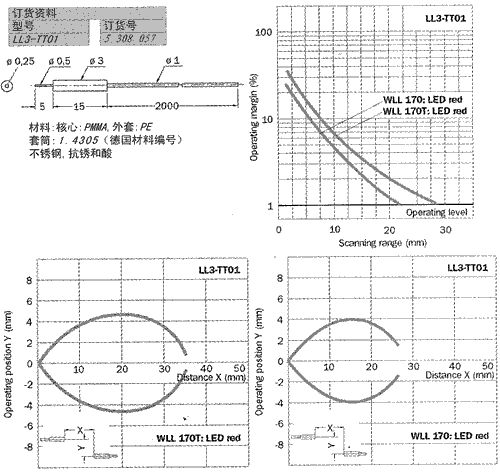

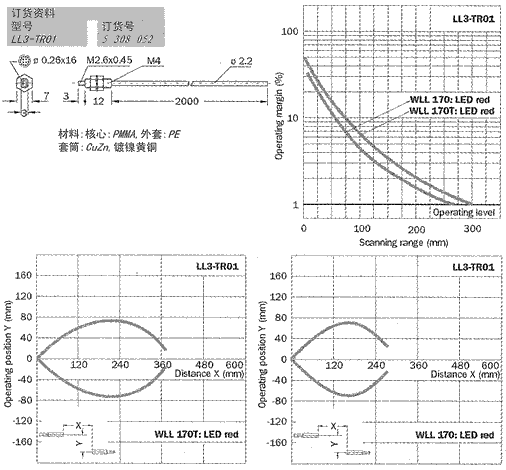

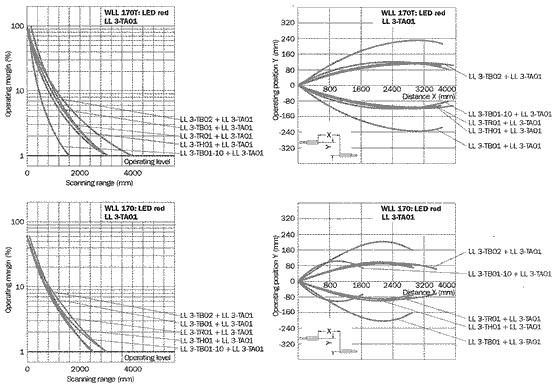

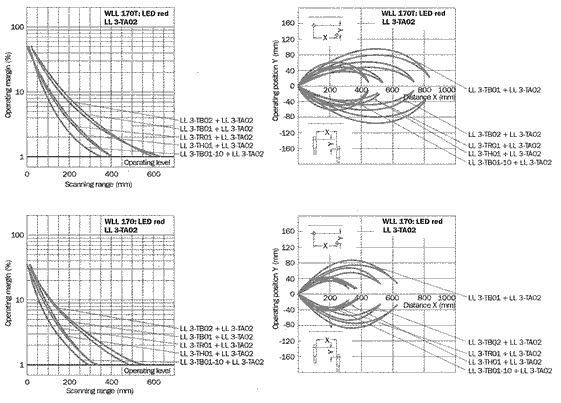

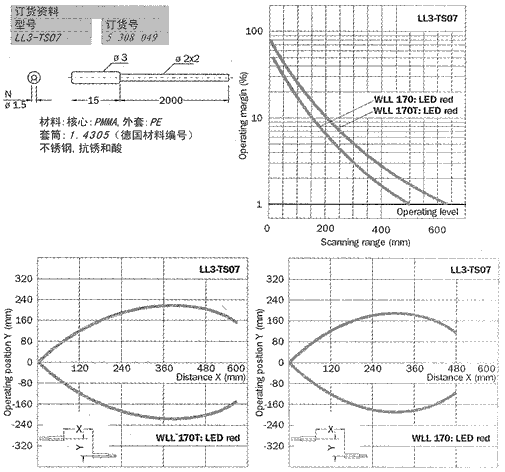

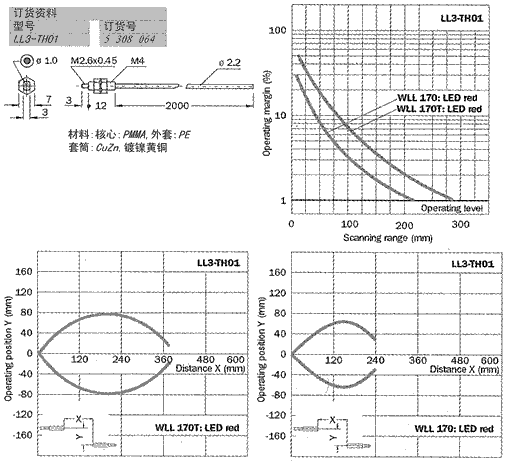

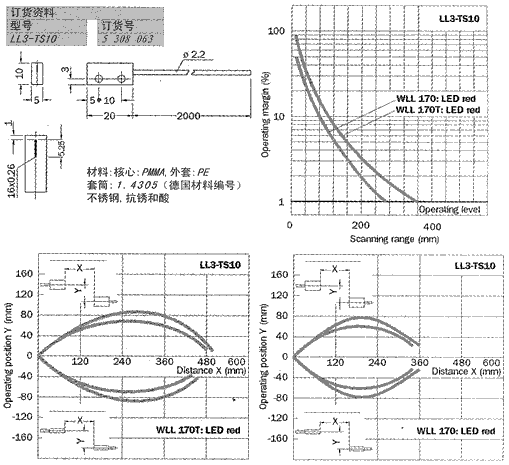

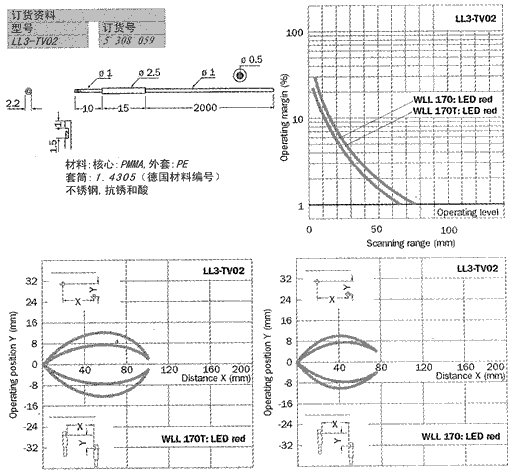

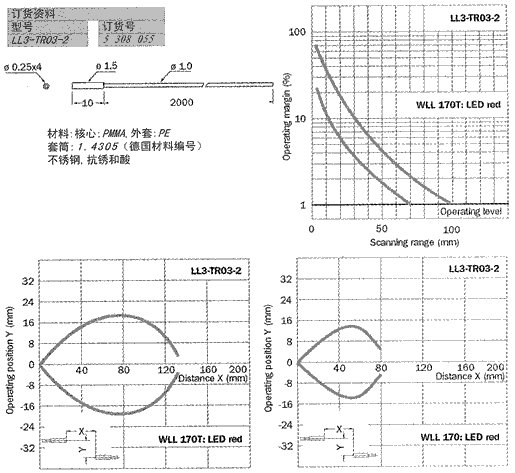

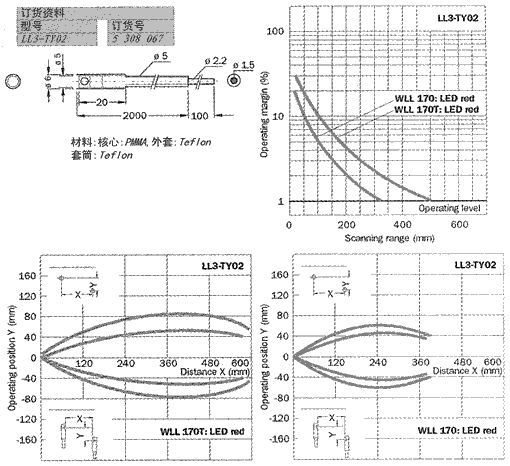

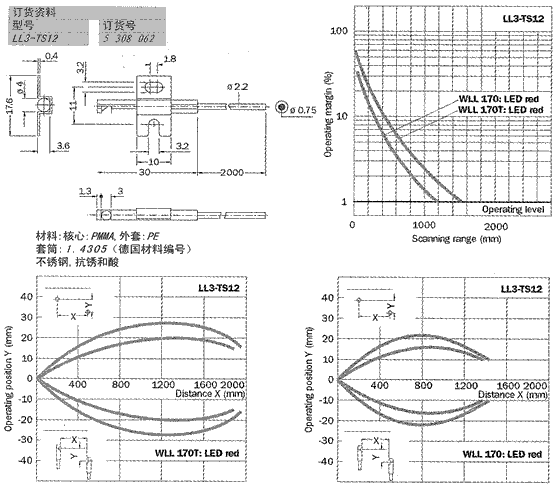

LL3塑料光纤电缆，对射式 LL3光纤电缆-对射式的尺寸和特性曲线

附件，前镜片


对射式前镜片 ■长范围 1.光点Ф：约170mm（在1000mm处） 2.发射角度约15° 3.材料：CuZn,（镀镍）/黄铜订货资料	漫反射式前镜片 ■检测细小部位 ■细小的光点直径，集中在焦点处 ■灵敏感高（较小吸光率6%）0 ■背景遮蔽订货资料	1) 光点Ф：约0.25mm（在6mm处） 2）光圈：焦点＝6mm 3）材料：AI(铝)/玻璃


对射式前镜片 ■小巧90°折射 1、光点Ф：X-轴约110mm 光点Ф：Y-轴约170mm,每一个情况为200mm范围 2、发射角度，X-轴约30°，Y-轴约40° 3、材料：CuZn,（镀镍）/黄铜订货资料	漫反射式前镜片 ■作为一个“标记传感器”适用于检测颜色标记 ■细小的光点直径，集中在焦点处 ■灵敏度高（较小吸光率6%） ■背景遮蔽订货资料	1) 光点Ф：约0.25mm（在6mm处） 2）光圈：焦点＝6mm 3）材料：AI(铝)/玻璃

LL3前镜片

LL3光纤电缆-前镜片尺寸和特性曲线

LIS/LBS光纤电缆，不锈钢外壳

特性
■玻璃光纤电缆，不锈钢外壳
■发射器和接收器光纤相同（漫反射系统）
■工作环境温度-58…+315℃
■光纤电缆长度900mm
■弯曲半径19mm

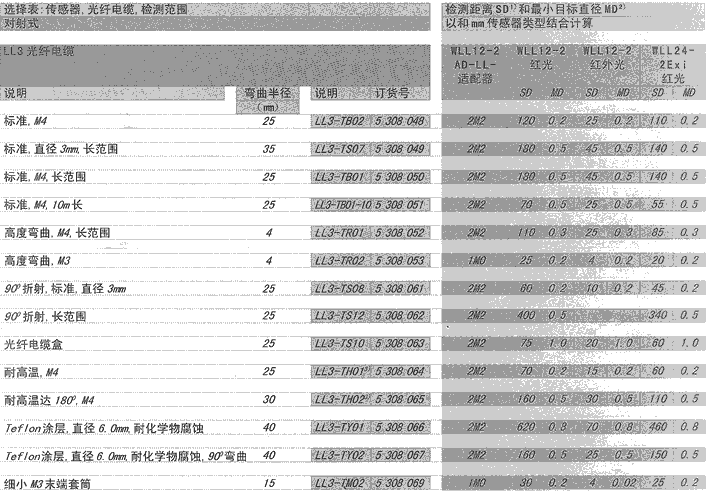

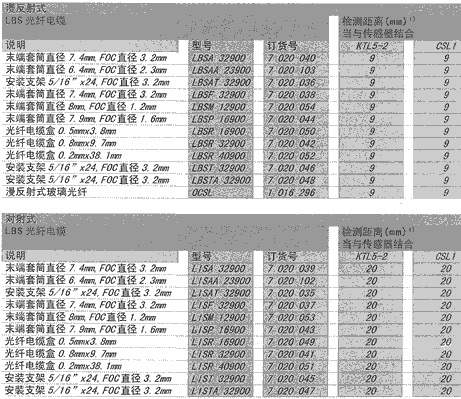

选择表：传感器，光纤电缆，范围检测距离

1）工作范围或检测距离
检测物体，90%反射率(DIN5033)
被检测物体尺寸=光点直径（发射角度约60°）
2）订货号包括一条光纤电缆；对射系统则需要两条光纤电缆

LIS/LBS光纤电缆

尺寸图和订货材料

LIS/LBS光纤电缆，不锈钢外客

尺寸图和订货材料










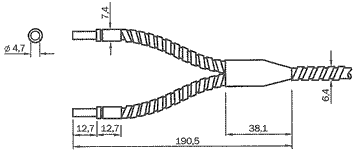

LIS/LBS光纤电缆尺寸图和订货材料光纤电缆适配器

	对射式

	漫反射式
	光纤电缆的订货号包括安装材料（螺帽，夹环，0-密封环和安装指引）

LM/LT光纤电缆

特性

■外覆螺旋状金属圈套的坚固玻璃光纤电缆
■外覆螺旋状金属圈套工作环境温度-25．．．＋250°C
外覆螺旋状金属连PVC外壳工作环境温度-10…+60℃
■弯曲半径20mm

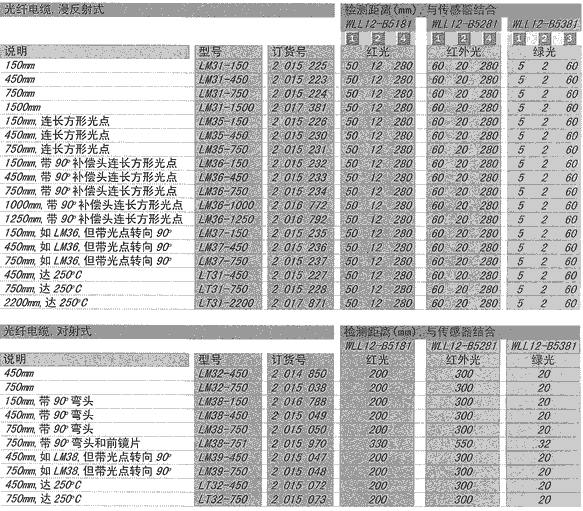

选择表：传感器，光纤电缆，检测距离/范围

1、参考白色标准，90%反射率
2、参考灰色标准，18%反射率
3、参考黑色标准，6%反射率
4、在“钻石等级”反射贴上

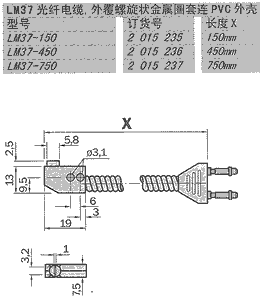

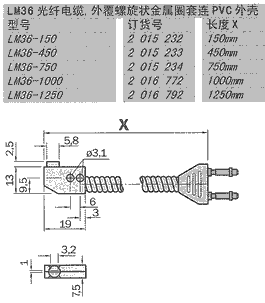

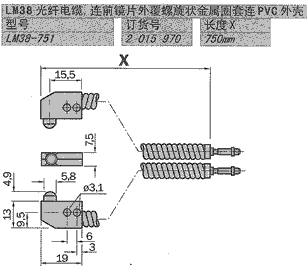

LM/LT光纤电缆

尺寸图和订货材料

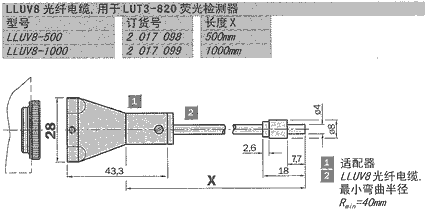

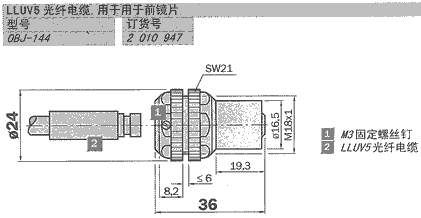

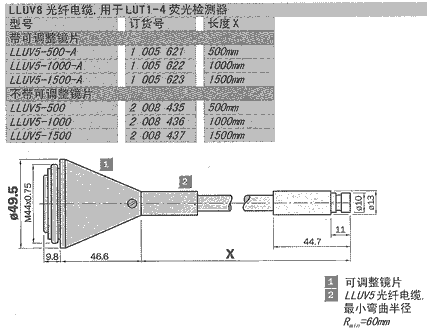

LLUV光纤电缆

■UV光纤电缆
■工作环境温度-5．．．＋35°C　超出此范围性能下降　在0°C以下不能弯曲

	尺寸图和订货材料

特殊附件

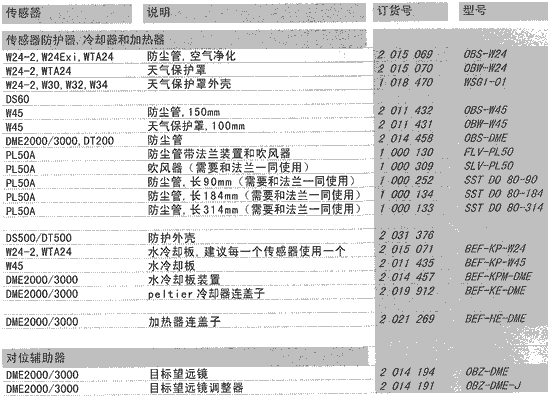

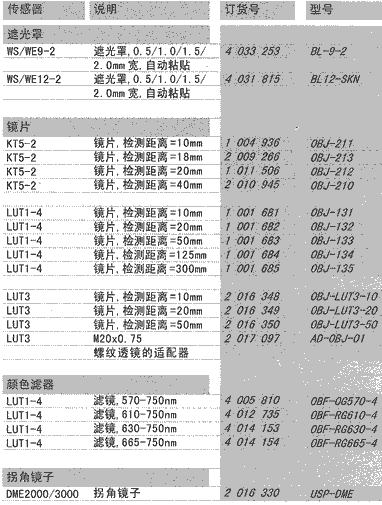

选择表特别附件

尺寸图和订货材料

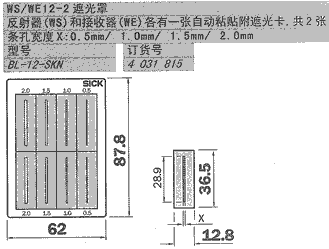

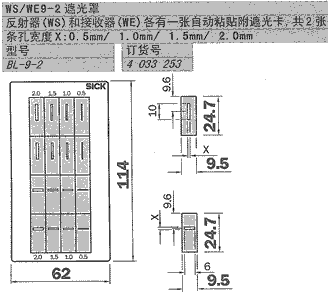

遮光罩





尺寸图和订货材料镜片（SD=检测距离）






尺寸图和订货材料镜片（SD=检测距离，SR=检测距离）











	滤器	拐角镜子





特殊附件尺寸图和订货材料尘埃和天气防护设备

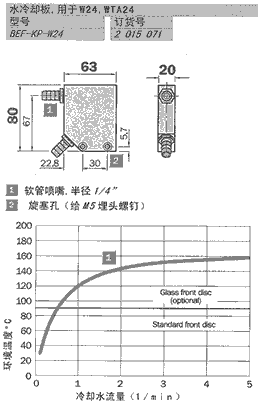

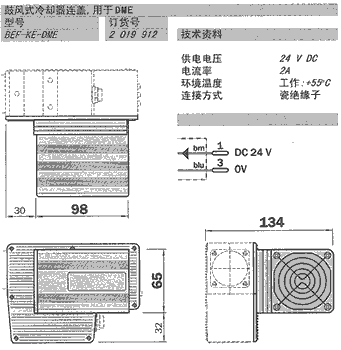

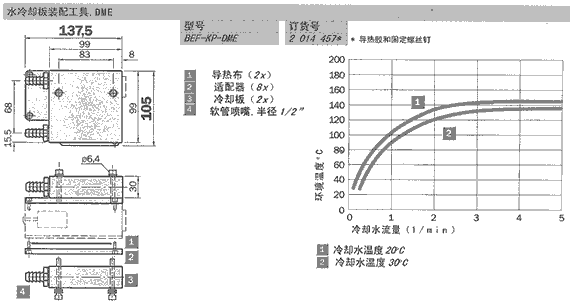

特殊附件尺寸图和订货材料传感器冷却设备


	1）冷水温度20°C	1）冷水温度20°C





特殊附件尺寸图和订货材料传感器冷却设备及加热器设备

电源供应装置

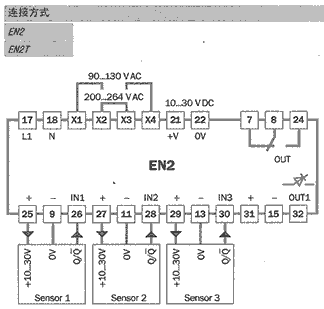

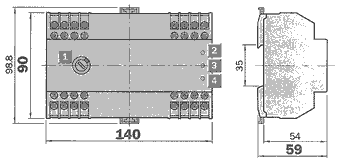

EN2控制器

特性
■宽电压供应AC/DC
■3个输入（可经由DIP-开关连接）
■可调校时间延迟
■卡紧式外壳，可直接安装于DIN46277导轨上


	1) 输入1指示灯 2）输入2指示灯 3）输入3指示灯 4）工作指示灯 5）输出指示灯（电晶体/继电器） 6）释放延时关t2 7) 响应延时开t1 8) DIP开关F1-F8


	1）当供电为200…264VAC时，可通过跳线升级 2） NPN输出偏差需要的外部电阻≦10KΩ

温度降低曲线图-输出电流

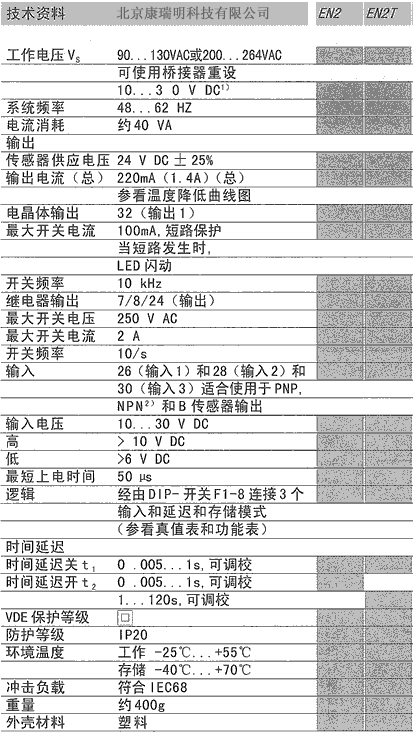

订货资料

EN2控制器

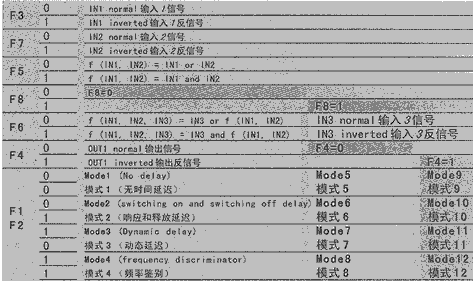

	真值表逻辑模块 3个输入的逻辑入值是由放在控制器前面的8个DIP开关F1-F8的位置决定的，在输出位置立刻或延迟作用。（是由继电器和半导体平行输出构成的）。

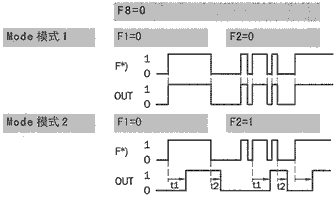

		Delay modes 延迟模式 No delay 没有延迟输出OUT根据IN1、IN2、IN3的逻辑输入F)无延迟地输出。 Delay switching on and switching off响应、释放时间延迟输出OUT根据F）的时间延迟输出。F）必须大于t1，输出OUT才有反应，否则t1复位。当t2时间到，输出OUT有反应，螺线管停止。如果F)重新处于LOW，t2开始，t2到，输出停止。如果在t2时间内F)重新变为HIGH,t2被复位，并在F)重新处于LOW时重新开始。T1和1t2被重新激活。

	F*) Logic link of the inputs:F=f(IN1、IN2、IN3)	Dynamic delay动态延迟输出OUT由F)上升沿激活并延迟t1。这个时间不能被重新激活。 Frequency discriminator频率鉴别器 t1时间是由F)的上升沿设置的。如果在t1时间内F)又有上升沿，输出就被设置成t2,同时t1被激活。如果F)后续的上升沿都在t1 范围内，t1和t2都被激活。实际上，t2设置应该比t1大。如果t1 时间到而t2还未到，则在F)的下一个上升沿，t2不再被激活。对于 t2>t1的设置，这个功能就是一个频率鉴别器：如果F)输入频率的持续时间T小于t1，输出OUT就一直保持HIGH;如果T比t1大，输出OUT 就保持或变为LOW.

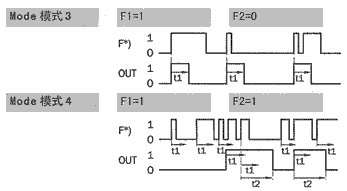

		Memory modes 记录模式如果在IN3的上升期F*）为HIGH，则输出OUT 的时间t1就由这个信号设置。

		如果在F*）的下降沿，IN3不是HIGH，输出OUT 置1并保持t1。

		如果在IN3为HIGH的时间内F*)不是HIGH，输出OUT由IN3的下降沿置并保持t1。

		如果在IN3为HIGH的时间内F*)没有上升沿产生，输出OUT由IN3的下降沿置1并保持t1。

		输出由F*)的上升沿置1，由IN3的上升沿复位。

		如果在F*）的下降沿，IN3为HIGH，输出OUT置1并保持t1。（与模式2雷同，用IN3来翻转）

		如果在IN3的上升沿F）不是HIGH，当IN3有下降沿时，输出OUT置1并保持t1。（与模式3雷同，用F）来翻转）

	F*) Logic link of the inputs:F=f(IN1、IN2、IN3)	如果在IN3为HIGH的时间内F*)没有上升沿产生，输出OUT将在 IN3的下降沿置1并保持t1。

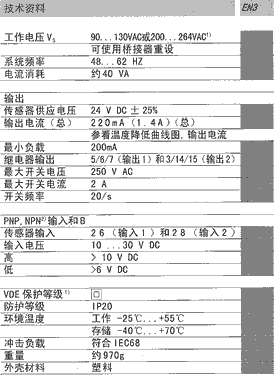

EN3控制器

特性

■宽度电压供应
■2个输入，每一个都连接继电器输出
■卡紧式外壳，可直接安装于防护等级DIN46277导轨道上



	1)保险管（250V/0.25A） 2)输入1指示灯 3)工作指示灯 4)输入2指示灯



	1）当供电为200…264VAC时，可通过跳线升级 2）NPN输出偏差需要的外部电阻≦10KΩ

温度降低曲线图-输出电流

订货资料

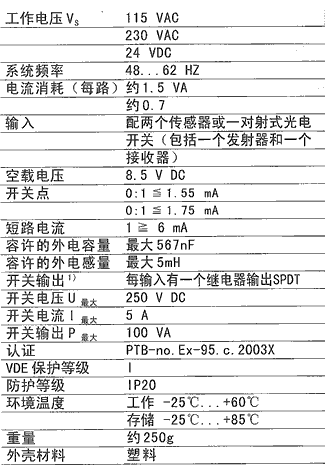

EN2Ex隔离珊

特性
■输入、输出和供电电压之间可靠地隔离，符合VDE0100部分的410标准
■适用于230VAC，115VAC或24VDC
■两通道、每一通道带一个继电器输出
■防爆本质安全输入[EEex ia ]IIC
■卡紧式外壳，可直接安装于防护等级DIN 46277导轨上

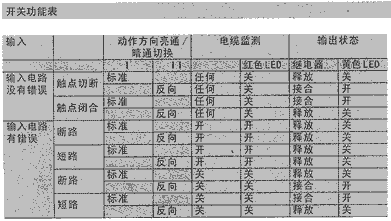

	1）在输入和输出线圈之间转换激活方向亮/暗通转换开关 2）LED（红灯）电缆检测指示灯．只有传感器符合EN50227或NAMUR标准或阻抗电路的机械开关，才有监控线路短路或短路功能．如果输入电流＜0.3mA(断路)或＞6.5mA(短路)，输出为off 3）LED(黄灯)状态指示灯．此灯由输出并行触发 4）LED（绿灯）供应电压指示灯



	1）用于电感或电容负载的弧抑制


	订货资料

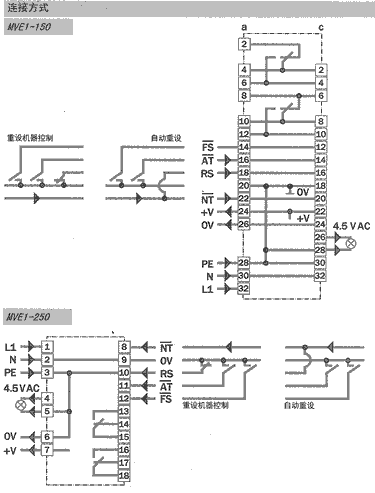

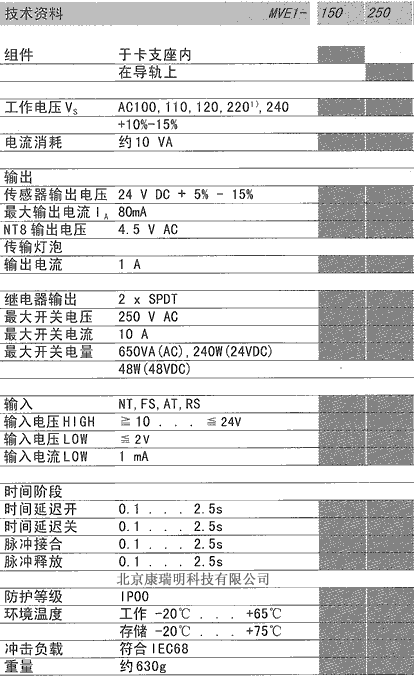

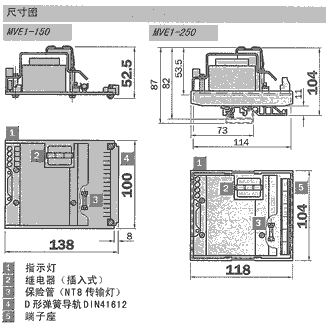

MVE1电源供应单元

特性
■NT6.NT8色标检测电源供应单元
■导轨式或欧洲卡（短）100×130mm
连VG带，符合DIN，32针，a和c已被使用
■适用于墙上安装的插入式卡夹，在前面连接
■主电路电压，可选择
■指示灯电压4.5V,1A
■继电器输出



	1)预设设定

输入功能
RS输入重设
RS信号为HIGH，可重设存储器。RS输入的优先级超越所其他输入

短距离检测器NT
NT信号为LOW，可设定存储器。如果没有通过RS命令（机器连接）
重设存储器，可将NT连接到RS。

外部电路FS
FS信号为LOW，可设定存储器。FS只对机器控制的重设有效

长距离检测输入AT
如用AT信号为LOW，到NT和FS的信号将被忽略。


1）连插入电源供应元件	订货资料
