WTR:用于滚轴式输送带的
漫反射式光电开关
(内置简单逻辑功能,可节省PLC的成本)
为了保证物料传输系统能顺利运作，通常是需要沿着物体的流动方向布置多个缓冲区。
WTR漫反射式光电开关正是为了保证比项目能自动地、可靠地和安定地运作而研制的。WTR1漫反射式光电开关、电磁阀和逻辑单元于一体。备有两种逻辑模式供选择：
“单个进料”和批量进料”。传感器是安装于传输带下面的滚轴之间。其检测距离可连续调校在300和900mm之间。WTR1和WTR2都具有背景遮蔽功能。
集成的电磁阀（三位两通阀）是由传感器的输出直接控制以简化安装。将WTR漫反射式光电开关串联使用，可控制大型的缓冲线，不再需要使用多个PLC来控制物料传输系统。
WTR1和WTR2传感器的外形使之适合所有的标准滚轴间隙，与机械式缓冲开关和开关阀相比，具有无可比拟的优势：
■不考虑重量的物体传输检测
■即使传输物料底部不齐平也不会引起机械故障
■无磨损
■传感器没有部件突出在传输带以上，安装非常简单。 |
|
| |
|
|
| |
 |
|
 |
集成的逻辑单元和电磁阀使物料传输系统不再需要附加控制单元式PLC等 |
|
高峰时的流量、不规律的物流及进料时出现的问题都可以由WTR漫反射式光电开关检测到 |
|
|
| |
|
|
| |
 |
|
 |
监控并且如有必要就控制物料的堆积传输-集成了逻辑单元和3/2路电磁阀（三位二通阀）的串联WTR1漫反射式光电开关可胜任此工作 |
|
只有在传感器设定距离内的被检测物体才能由WTR监控。其它不在检测范围内的人或物都将被忽略 |
|
|
| |
|
|
| |
|
|
| |
WTR漫反射式光电开关，用于滚轴式传送带
|
|
| |
 |
|
WTR系列传感器是专门为物流系统而研制的。它可以无接触地检测到传输带上的物料，检测信号经逻辑单元处理后，触发电磁阀使电气阀气缸动作。使用这种技术，可自动地满足堆积式传输系统的要求。WTR传感器依据三角几何原理进行工作，可检测到设定距离内的物体并遮蔽检测区外的信号。红外光以向上的5°的角度发射.
传输中的物料在WTR的检测范围内被检测到，检测信号经逻辑单元处理后，使物料停放在设定的缓冲区域，保证中间不会有间隙。 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
单个进料

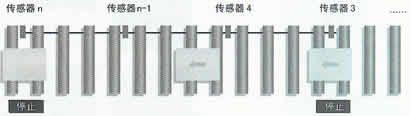

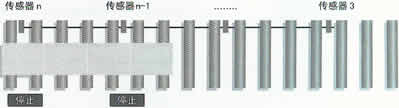

被传输物料经过整个进料区域，直到输送带的未端（传感器n）才会停止。传感器n的状态被传送到传感器n-1，即下一个物料停放在传感器n-1位，再下一个物料停放在传感器n-2位，以此类推。
当两个想邻的缓冲区都有物料时，后面的物料就会停止传输。如果在一个高速传输的场合，当两个相邻的缓冲区都有物料时，传感器系统就会在物料间自动形成一个空位。 |
|
| |
|
|
| |
|
|
| |
|
|
| |
批量进料
如果在一个高速传输的场合，应用WTR1的批量进料逻辑单位，即使当两个相邻的缓冲区都有物料时，传感器系统也不会出现空位现象。（见“单个进料”）在此，物料是批量传送的，只要第n 个传感器位置没有物料，系统便不会停止输送。如果第n个传感器位置有了物料，缓冲功能就会被触发；一下批传输物料就会停放在缓冲区n-1位置，以此类推。
这样，传输物料就会准确地放在设定的缓冲区上。 |
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

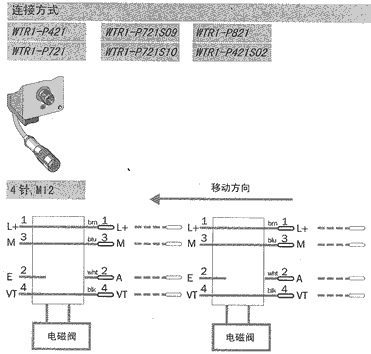

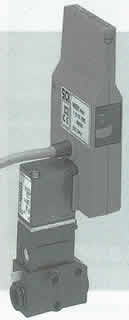

WTR1漫反射式光电开关，用于滚轴式传送带
■连续可调的检测距离
■背景遮蔽功能
■漫反射式光电开关，集电磁阀和逻辑单元于一体
■集成的逻辑功能（单个进料）
|
 |
| |
 |

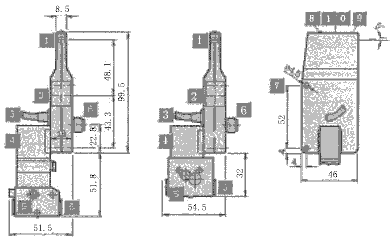

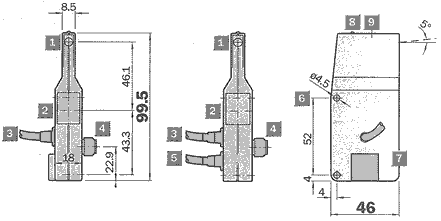

1 发射器光轴中心
2 接收器光轴中心
3 电缆连4针插头
4 电磁阀
5 压缩空气接头（2x）Φ8×1
6 4针M12
7 安装孔，Φ4.5
8 LED信号强度指示灯
9 检测距离调整钮
10 时间调整钮 |
|
|
|
|
| |
|
|
| |
附件
电缆插头
T-插头
安装支架 |
 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

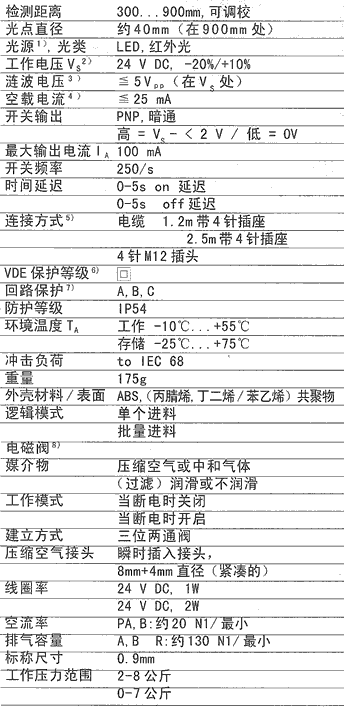

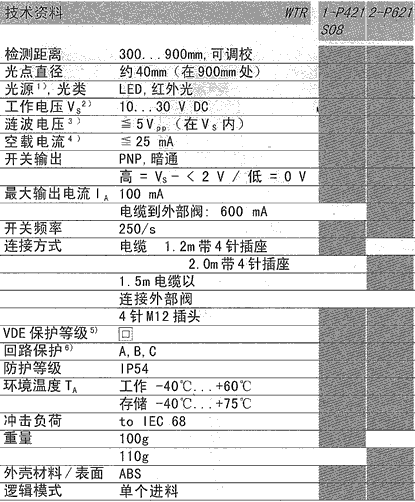

1）TA=+25℃时的使用寿命为100，000小时
2）限制值
3）不可以超过或低于Vs容许误差值
4）无负载，无阀
5）可要求其他长度电缆（见TB 8008236）
|
|
6）参考电压50 V DC
7）A=输入/输出极性倒接保护
B=输出短路保护
C=抵抗脉冲干扰
8）可要求其他阀类型 |
|
|
| |
|
|
| |

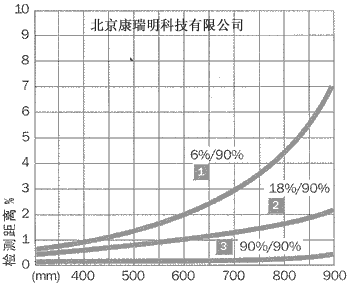

| 检测距离 |
 |
| |
1.对黑色物体检测距离 6%反射率
2.对灰色物体检测距离 18%反射率
3.对白色物体检测距离 90%反射率 |
|
| |
 |
订货资料
|
| |
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
WTR漫反射式光电开关，用于滚轴式传送带
■连续可调的检测距离
■背景遮蔽功能
■可连接多个WTR传感器（每线较多可接35个）
■集成的逻辑功能（单个进料）
■可集成电磁阀
|
 |
| |
|
 |

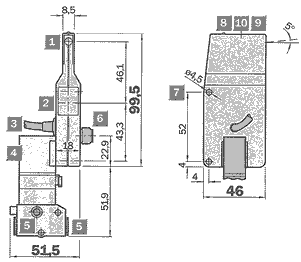

1 发射器光轴中心
2 接收器光轴中心
3 电缆联4针插头
4 外部电磁阀用电缆
5 4针M12插头
6 安装孔，Φ4.5
7 电器连接用接线片（符合DIN 43650 C型）
8 LED信号强度指示灯
9 检测距离调整钮 |
|
|
|
| |
|
|
| |
附件
电缆插头
T-插头
安装支架 |
 |
|
|
| |
|
|
| |
 |
| |
| |
|
| |
1）TA=+25℃时的使用寿命为100，000小时
2）限制值
3）不可以超过或低于Vs 容许误差值
4）无负载，无阀
5）参考电压 50 V DC
6）A=输入/输出极性倒接保护
B=输出短路保护
C=抵抗脉冲干扰 |
|
|
|
| |
|
|
| |

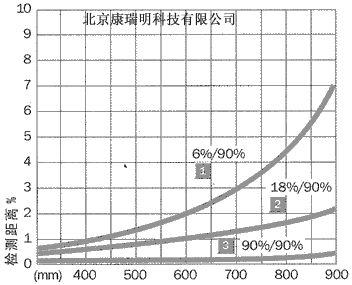

| 检测距离 |
 |
| |
1 对黑色物体检测距离
2 对灰色物体检测距离
3 对白色物体检测距离 |
|
| |
 |
订货资料
|
| |
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |

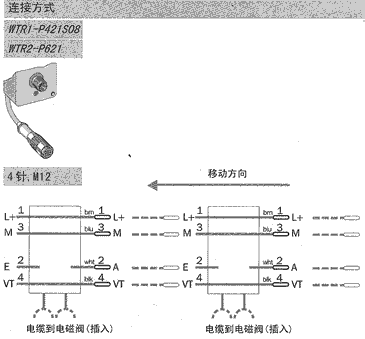

WTR2漫反射式光电开关，用于滚轴式传送带
■连续可调的检测距离
■背景遮蔽功能
|
 |
| |
|
 |
1 发射器光轴中心
2 接收器光轴中心
3 4针M12插头
4 安装孔，Φ4.5
5 LED信号强度指示灯
6 检测距离调整钮 |
|
|
|
| |
|
|
| |
附件
电缆插头
T-插头
安装支架 |
 |
|
|
| |
|
|
| |
 |
| |
| |
|
| |

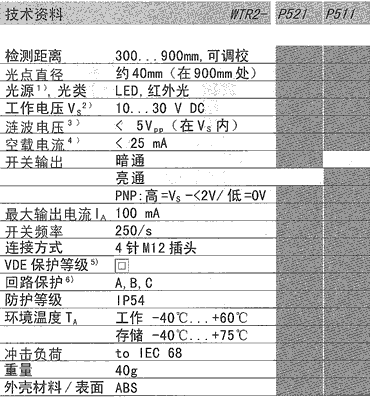

1）TA=+25℃时的使用寿命为100，000小时
2）限制值
3）不可以超过或低于Vs容许误差值
4）无负载，无阀
5）参考电压50 V DC
6）A=输入/输出极性倒接保护
B=输出短路保护
C=抵抗脉冲干扰 |
|
|
|
| |
|
|
| |

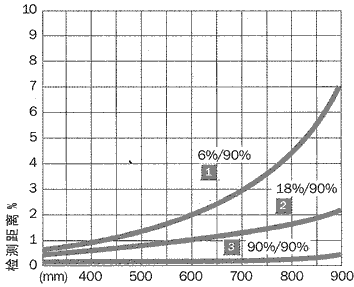

| 检测距离 |
 |
| |
1 对黑色物体检测距离
2 对灰色物体检测距离
3 对白色物体检测距离 |
|
| |
 |
订货资料
|
| |
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |

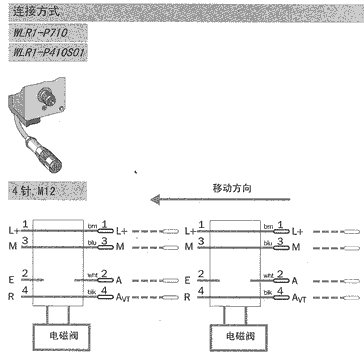

WLR1光电开关
■特殊光电开关（FGS，可调校），集电磁阀和逻辑单无一体
■可靠检测表面有光泽的物体，
■集成的逻辑功能（单个进料）
|
 |
| |
|
 |
1 发射器光轴中心
2 接收器光轴中心
3 电缆联4针插头
4 电磁阀
5 压缩空气接头（2x）Φ8×1
6 4针M12插头
7 安装孔，Φ4.5
8 LED信号强度指示灯
9 检测距离调整钮 |
|
|
|
| |
|
|
| |
附件
电缆插头
T-插头
安装支架 |
 |
|
|
| |
|
|
| |
 |
| |
| |
|
| |

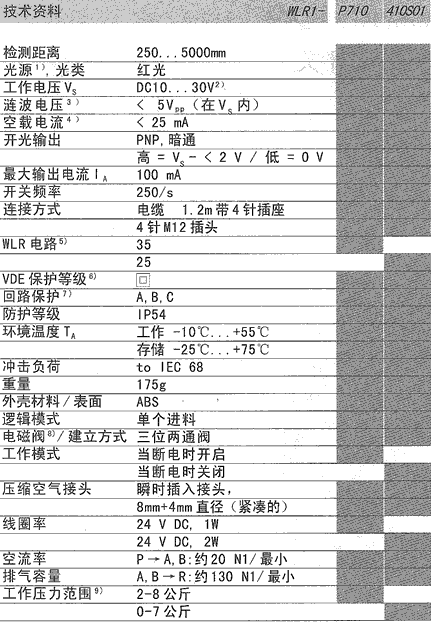

1)TA=+25℃时的使用寿命为100，000小时
2)限制值
3)不可以超过或低于Vs容许误差值
4)无负载，无阀
5)电路较大值
6)参考电压50 V DC
7)A=输入/输出极性倒接保护
B=输出短路保护
C=抵抗脉冲干扰
8）可要求其他阀类型，媒介物：压宿空气或中和空气（过滤）润滑或不润滑
9）和气缸空气体积有关（气缸体积较小时测试） |
|
|
|
| |
|
|
| |
| 检测距离 |
 |
| |
反射镜型号：采用80x80mm的反射胶贴(Art.-Nr.:44018696)
调校
●把钻石等级反必须安装在距离WLR较远1.5m处
●WLR光点落在反射镜中心时，LED(8)亮；
●向右旋转调整钮（9）到较大值时，LED(8)熄灭；
●向左旋转调整钮（9）回原位到LED(8)持续发亮；
●WLR调试完毕。
|
|
| |
| |
订货资料 |
| |
 |
|
|
|
| |
|
|
