MLG高校、柔性的测量光栅
MLG测量光栅提供您想要的各种英寸，分辩率，配置，接口，以及紧凑的外壳。帮您实现各种测量工作。例如：高度测量，区域分辨及监控，物体辩识孔和裂缝探测，下垂度控制，通道控制。此外，多次扫描功能容许它检测不仅大的物体，而且可以测量小至10mm的物体。
WLG的重要特征是高的模块化设计及集成了各种标准的测量功能，我们给用户提供了以下特点。
■多种光束间距：10mm,20mm,30mm或50mm
■检测高度在100mm至3140mm之间
■检测距离有0至5m和0至8.5m两种
■两种不同的安装支架
我们提供各种输入、输出、数据接口及其他可能的连接，假如一些重要的参数，例如：被检测物体的尺寸是用户不知道的或变化不定等，我们提供免费的设定软件中已预设大量的异向参数及常用的设置。帮助用户实现大部分常用的工作。 |
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
 |
|
 |
|
 |

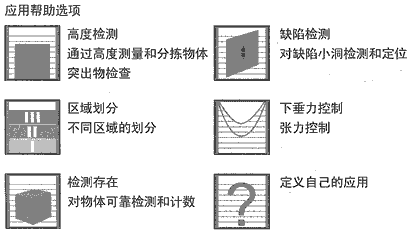

空洞检测/缺陷检测 |
|
高度检测/包裹分类 |
|
测量物体外形/位置/体积 |
|
|
| |
|
|
| |
|
|
| |
MLG设定-
易于使用的参数设定软件
MLG可提供满足要求的多种功能：从简单的开关输出到完成复杂的自动化任务
■设置发射器/接收器距离
■输入/输出状态指示
■“屏蔽“功能（若干条光束可被屏蔽）
■MuItipie scan(分辨率减小到7.5mm)
■光束频率编码（排除相互干扰）
■数据接口（RS485）
■测量功能（如：物体高度检测）
■通过“Windows”界面显示和打印参数值
■应用帮助 |
 |
|
|
| |
|
|
| |
|
|
| |
MLG测量光栅-订货资料 |
|
| |
 |
|
| |
|
|
| |
 |
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

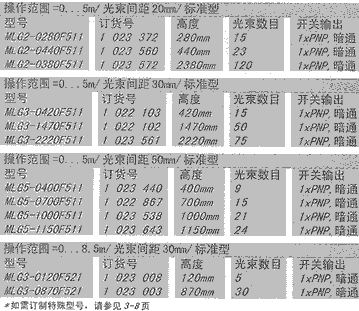

MLG测量光栅-标准型
■多种模块
■光束间距
■测量高度
■检测量程
■接口形式
■安装方式
■紧凑的外壳
■响应时间短
■自学习模式选择较佳灵敏度
|
 |
| |
|

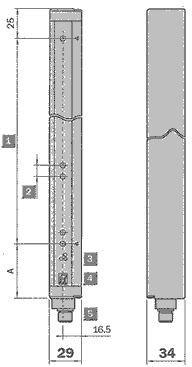

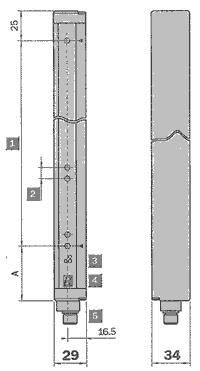

MLG边缘到首光束距离
尺寸（mm） A
光束间距10mm 49
光束间距20mm 59
光束间距30mm 69
光束间距50mm 89 |

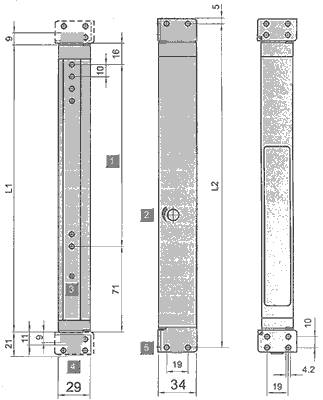

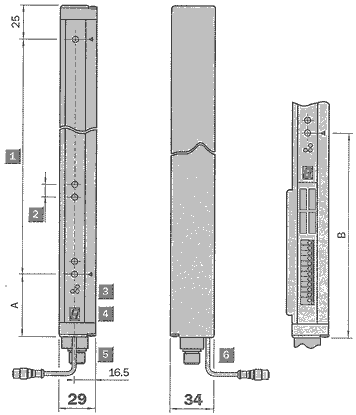

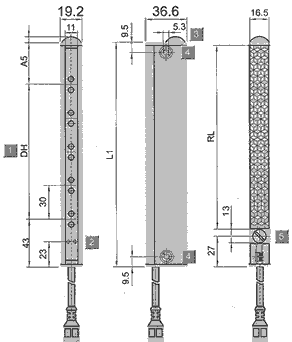

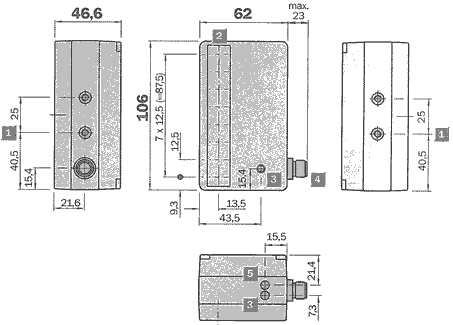

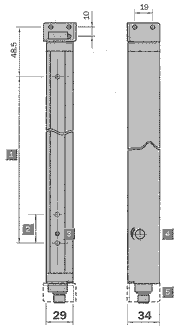

1 测量高度
2 光速间距（10，20，30，50mm）
3 状态指示灯：绿色LED/黄色LED/红色LED
4 7段LED状态指示面板

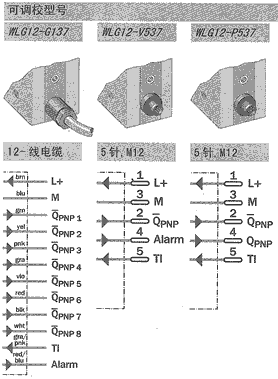

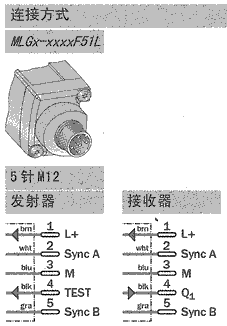

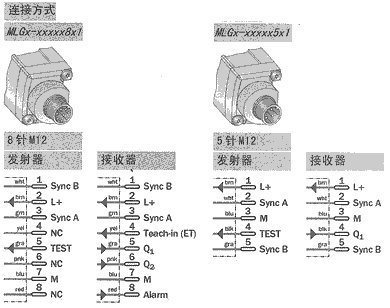

5 M12，8针插头/M12,5针插头 |
|
|
|
| |
|
|
| |

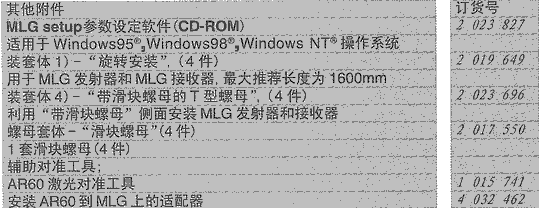

附件
安装支架
其他附件 |
 |
|
|
| |
|
|
| |
 |
| |
| |
|
| |

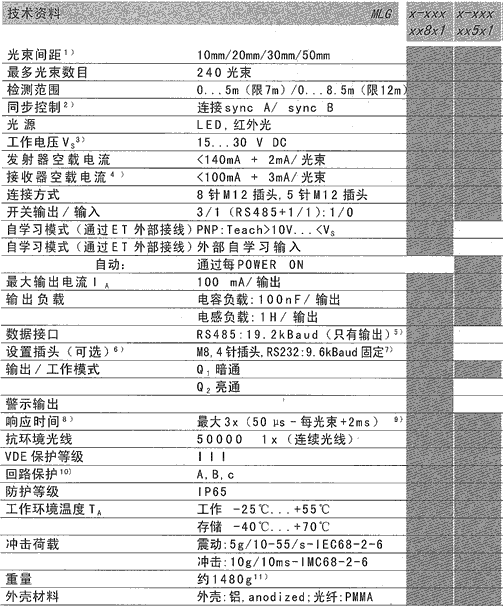

1）可提供其他光束间距
2）发射器（MLG-S）和接受器（MLG-E）
3）限制值
4）无负载（在Vs=24V）
5）连续报告光束状态

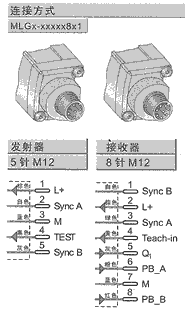

6）可选的接收器（MLG-E）插头
7）参数设定软件可视性强
8）阻抗负载
9）根据所选的基本功能
10）A=Vs极性倒接保护
B=输出QN和Qp短路保护
C=抵抗脉冲赶扰
11）对于1200mm的检测高度，每增加150mm高度、增加160g重量
12）MDO的值对应和MLG平行方向没有移动的物体
13）检测范围：5m
14）检测范围：8.5m |
|
|
|
| |
|
|
| |

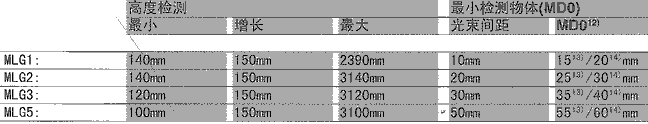

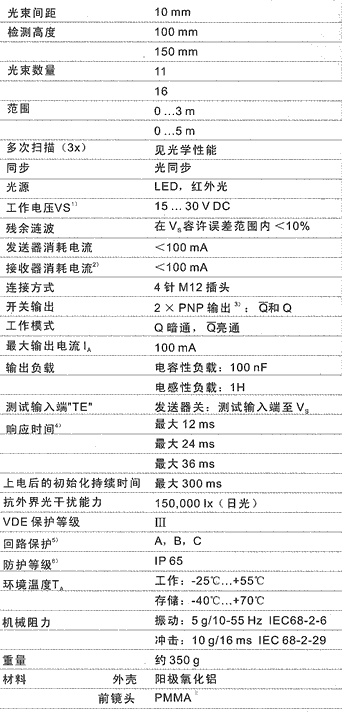

光学性能 |
| |
 |
| |
|
| |
| |

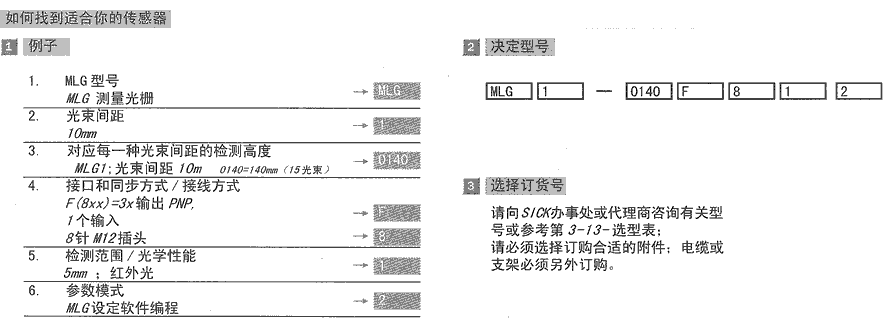

订货资料 |
| |
 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
MLG测量光栅-可编程型
■多种模块
■光束间距
■测量高度
■检测量程
■接口形式
■安装方式
■紧凑的外壳
■响应时间短
■自学习模式选择较佳灵敏度
■“MLG SETUP”参数设定软件用于测量状态的图示显示和参数设定。
|
 |
| |
|
MLG边缘到首光束距离
尺寸（mm） A B
光束间距10mm 49 160
光束间距20mm 59 170
光束间距30mm 69 180
光束间距50mm 89 200 |

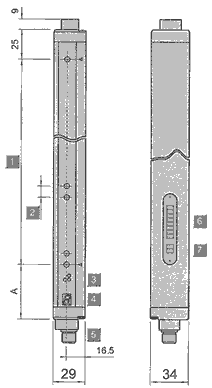

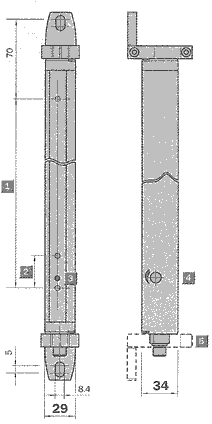

1 测量高度
2 光速间距（10，20，30，50mm）
3 状态指示灯：绿色LED/黄色LED/红色LED
4 7段LED状态指示面板

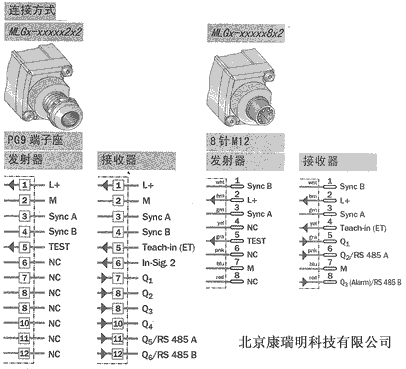

5 PG9/M12,8针插头
6 设定M8,4针插头 |
|
|
|
| |
|
|
| |
附件

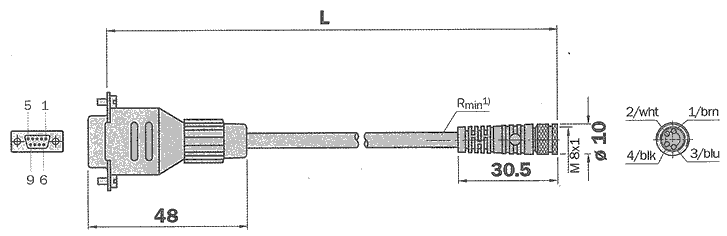

电缆插座
其他附件 |
 |
|
|
| |
|
|
| |
 |
| |
| |
|
| |

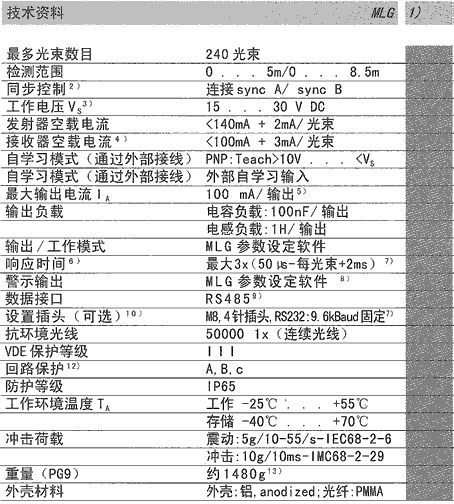

1）见后页选择表
2）发射器（MLG-S）和接收器（MLG-E）
3）限制值
4）无负载（在Vs=24V）
5）无∑=500mA
6）阻抗负载
7）根据所选的基本功能
8）工厂设定值为Q3
9）波特率，报告模式由MLG steup软件设定
10）接收器（MLG-E）插头
11）参数设定软件
12）A=Vs极性倒接保护
B=输出QN和Qp短路保护
C=抵抗脉冲干扰
13）对于1200mm的检测高度，每增加150mm高度，增加160g重量
14）MDO的值对应和MLG平行方向没有移动的物体
15）“MuItiple scan”的MDO值是在发射器和接收器的中间位置确定检测范围：
“MuItiple scan”功能可减少检测范围和延长响应时间
16）检测范围：5m
17）检测范围：8.5ｍ |
|
|
|
| |
|
|

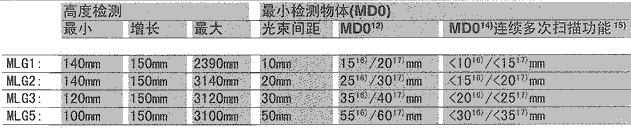

| |
| 光学性能 |
| |
 |
| |
|
| |
| |
订货资料 |
| |
 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |

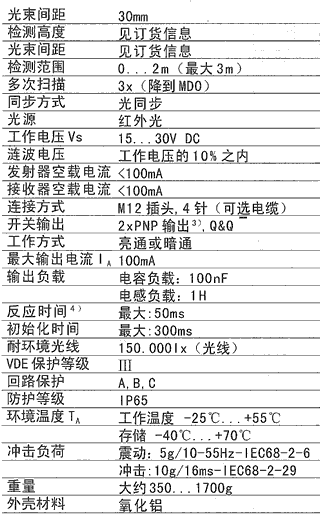

MLG测量光栅-多次扫描型
■多种测量高度，可选择
■响应时间短
■自学习模式选择较佳灵敏度
|
 |
| |
|
MLG边缘到首光束距离
尺寸（mm） A
光束间距30mm 69
光束间距50mm 89 |

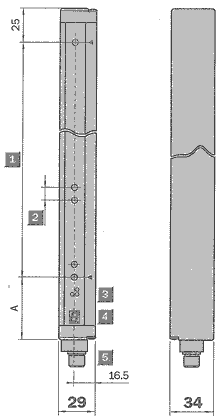

1 测量高度
2 光速间距（30，50ｍｍ）
3 状态指示灯：绿色LED/黄色LED/红色LED
4 7段LED状态指示面板
5 M12，针插头 |
|
|
|
| |
|
|
| |
附件
电缆插座
其他附件 |
 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
1）可提供其他光束间距
2) 发射器（MLG-S）和接收器（MLG-E）
3）限制值
4）无负载（在Vs=24V）
5）阻抗负载
|
6）A=Vs极性倒接保护
B=输出Qn和Qp短路保护
C=低抗脉冲干扰
7）MDO的值对应和MLG平行方向没有移动的物体
8）MDO尺寸多次扫描功能在发射器和接收器之间的中间值点 |
|
|
| |
|
|

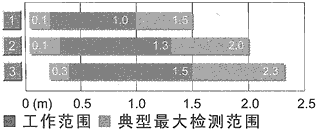

| |
| 光学性能 |
| |
 |
| |
|
| |
| |
订货资料 |
| |
 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |

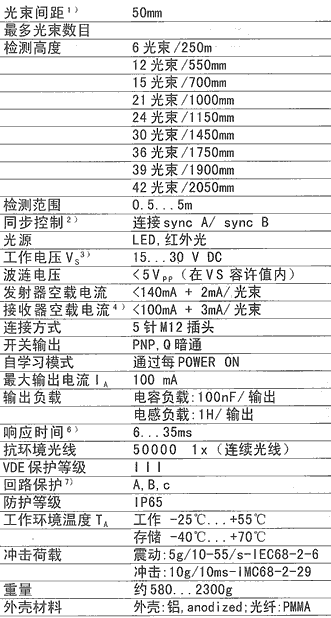

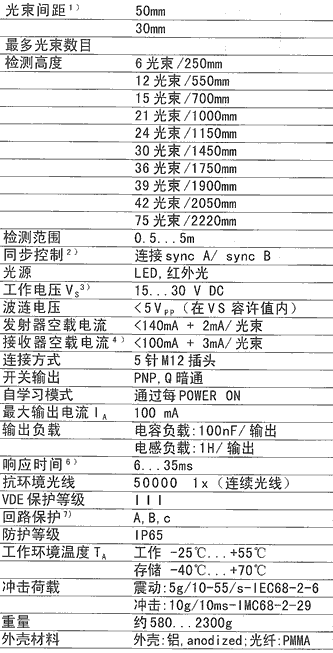

MLG测量光栅-多次扫描型
■响应时间短
■自学习模式选择较佳灵敏度
|
 |
| |
|
| |
1 测量高度
2 光束间距(30,50mm
3 状态指示灯:绿色LED/黄色LED/红色LED
4 7断LED状态指示面板
5 M12，5针插头 |
|
|
|
| |
|
|
| |
附件
电缆插座
其他附件 |
 |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
1）可提供其他光束间距
2）发射器(MLG-S)和接收器(MLG-E)
3）限制值
4）无负载(在Vs=24V)
5）阻抗负载
|
6）A=Vs极性倒接保护
B=输出QN和QP短路保护
C=抵抗脉冲干扰
7）MDO的值对应和MLG平行方向没有移动的物体
8）MDO尺寸多次扫描功能在发射器和接收器之间的中间值点 |
|
|
| |
|
|
| |
| 光学性能 |
 |
| |
| |
|
| |
| |
订货资料 |
| |
 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
MLG Profibus测量光栅
■集成的Profilbus接口
■高模块性：光束间距、检测高度以及扫描范围
■紧凑外壳
■自学习模式选择较佳灵敏度
■随机提供GSD文件
|
 |
| |
|
MLG边缘到首光束距离
尺寸（mm） A
光束间距10mm 49
光束间距20mm 59
光束间距25mm 52
光束间距30mm 69
光束间距50mm 89 |
1 检测高度(见光学性能)
2 光束间距(10,20,30,50mm)
3 状态指示灯:绿色LED/黄色LED/红色LED
4 7断LED状态指示面板
5 8针M12插头(接收器);5针M12插头(发射器);
6 地址设置
7 总线终端 |
|
|
|
| |
|
|
| |
附件
电缆插头
安装支架
T型接头
Ptofibus适配器 |
 |
|
|
| |
|
|
| |
 |
| |
| |
|
| |

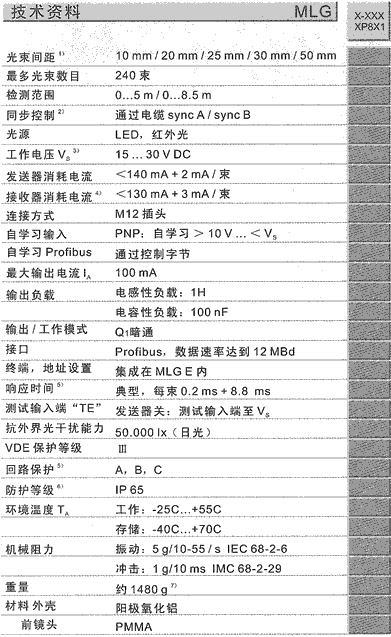

1）可提供其他光束间距
2）发送器(MLGS)和接收器(MLGE)
3）限制值
4）VS=24V时无负载
5）在阻抗负载下;正交时每束1,2ms
6）A=VS极性倒接保护
B=输出Q和Q短路保护
C=抵抗脉冲干扰
7)1200m的检测高度为1480g,每增加150mm高度,增加160g重量 |
|
|
|
| |
|
|

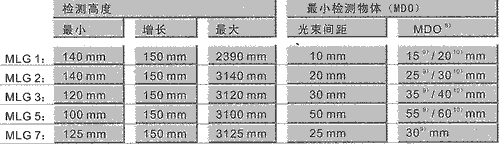

| |
| 光学性能 |
 |
| |
8）MDO（较小检测物体）的值对应和MLG平行方向没有移动的物体
9）检测范围：5m
10）检测范围：8.5m |
|
| |
| |
订货资料 |
| |
 |
|
|
|
| |
|
|
| |
|
|
| |

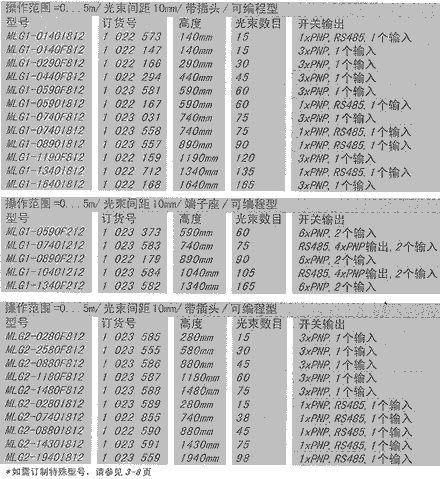

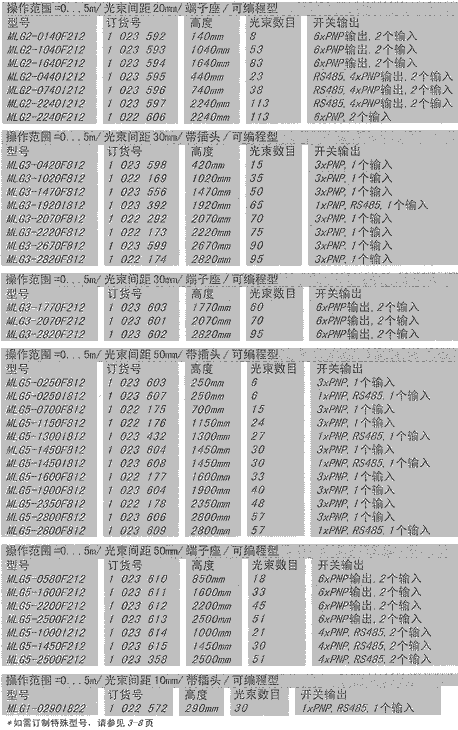

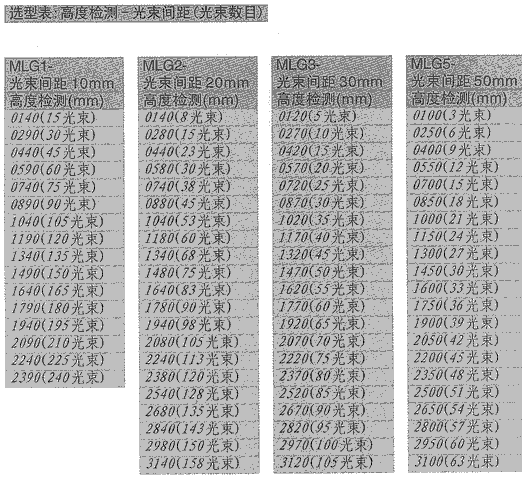

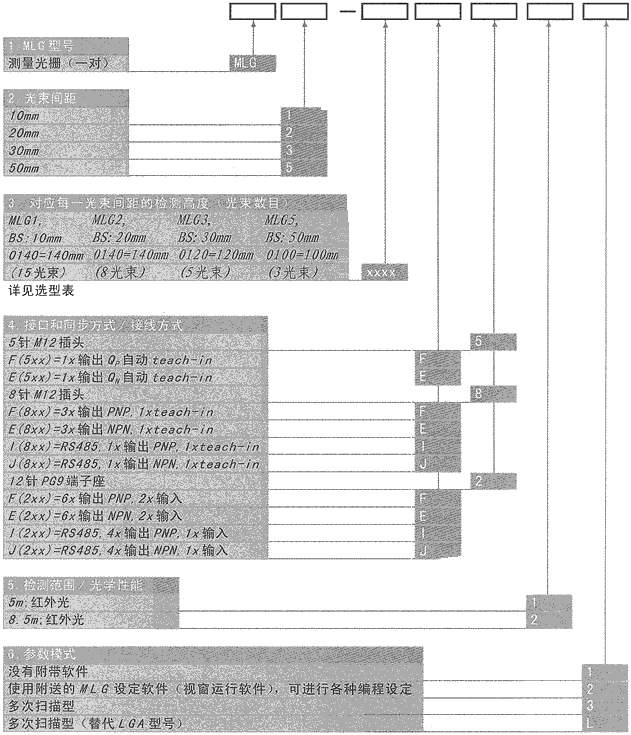

MLG订货资料(标准型和可编程型) |
|
| |
|
|
| |
标准型-订货资料 |
|
| |
|
|
| |
 |
|
| |
|
|
| |
 |
|
| |
|
|
| |
可编程型-订货资料 |
|
| |
|
|
| |
 |
|
| |
|
|
| |
 |
|
| |
|
|
| |
 |
|
| |
|
|
