位移传感器:	0D 0D Hi	0D Max 0DC

位移检测器
集传感器和测量系统于一体

OD位移检测器集传感器和测量系统于一体。该系列传感器具有智能的微控制器技术，因此能同时具有精确测量和检测物体这两种功能。

模拟输出的校准和检测距离开关输出的调整都是通过便于使用的自学习功能进行操作的

0D位移检测器能即时检测到细小的变化，凹凸或参差不齐。

■应用PSD技术，集所有功能于一体：
三角测量是0D位移检测器的物理基础。光学、电路和信号处理系统的设计可以保证在保持高线性的情况下有较大的分辨率。

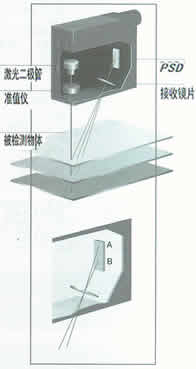

■三角测量原理：
在PSD检测器上的光点位置取决于到被检测物体的距离。信号A和B根据光点位置而变化。信号经微控制器处理，产生了与被检测物体距离一致的线性信号。


半导体工业： 0D位移检测器在IC生产过程中测量环氧树脂外壳。并在包装过程中检测是否缺少IC芯片。		汽车工业： 0D位移检测器用于测量粗糙和低反射率的发动机和传输元件。在汽车生产中，用于检测焊点和汽车零件。		电子工业： 0D位移检测器检测继电器触头和开关的正常机械开关操作。在IC装配到PCB前检测IC针脚，保证电子元件的完整存在。


机器人： OD位移检测器用于机械臂的定位和对准，以及在特殊目的的建筑机械或流水线生产中控制焊接机器人。		造纸和包装工业：生产瓦楞纸板时用于检测瓦楞纸的形状和高度。LED型号具有大光点，保证可测量粗糙的表面。检测材料是否存在以及测试瓶盖的弧度。

0D系列位移检测器

■通过自学习模式进行设定和校准
■激光和LED型号供选择
■屏蔽输入用于需要同步进行的测量任务

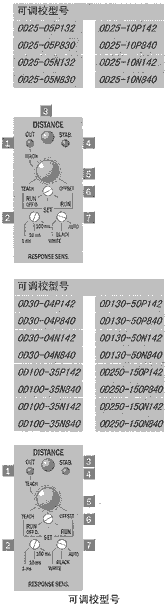

控制板的说明
	1.自学习指示灯/输出指示灯在RUN模式下，LED指示灯显示“Opencollector”状态：橙色=输出0N，关或不亮=输出OFF 2.三位置转换响应时间根据需要的响应时间和分辨率，有三个位置选择：100ms、10ms或1ms---响应时间越长，分辨率越高 3.距离指示灯指示灯从传感器前发射窗口到物体的距离，在检测范围内：LED显示红色（未到中点距离）、橙色（中点距离）或绿色（超过中点距离）。如果被检测物体位于检测范围之外，距离指示灯在红-绿之间闪动 4.稳定性指示灯（STAB）如果接收光线信号有冗余，LED指示灯显示绿色光。如果接受光线信号不足，不显示；如果光线太弱或太强，显示红色 5.自学习按钮-SET模式（自学习设置时） a)设置检测距离：设定第一个距离时，LED绿色灯亮一次；设定第二个距离时，LED绿色灯亮2次；如果在设定过程中有错误，LED红色灯亮一次 b)设置偏差：设定偏差时，LED绿色灯亮三次；如果错误，LED红色灯亮一次 c)重设偏差：重设偏差，LED绿色灯亮三次 6.三位置工作模式选择按钮自学习过程中，可选择SET、RUN以及RUN OFF DELAY三种模式 7. 0D23/0D50 三位置灵敏度选择按钮 WHITE（白色物体），BLACK（黑色物体）和AUT0（灰色和/或复合色物体）。根据被检测物体的反射率将选择按钮置于AUT0，WHITE或BLACK位置。 8. 0D30/0D100/0D130/0D250 AUT0（自动模式）：根据被检测物体的反射率自动选取灵敏度 SET/FIX（设定/固定模式）：将旋转钮转到“设定”模式；反射率通过teach-in得到。将旋钮到“固定”模式；放大器灵敏度通过一次“teach-in”后固定不变

蔽输入功能说明(SH)，(既停止它的工作状态)

■当屏蔽输入功能开启时，开关和模拟输出仍保持原来状态（PNP类型：活跃状态是HIGH；NPN类型：活跃状态是LOW）

功能说明

■模拟输出的两步校准过程
1．将物体置于检测距离的中点处，LED距离指示灯发出橙色光
2．将模拟选择按钮置于SET。按下自学习按钮2-5秒钟或通过连接电缆触发。自学习指示灯亮绿色三次。将模式选择按钮置于RUN或RUN OFF DELAY；校准被保存。
自学习输入是通过模式选择按钮位置而设定
■重设偏差的两步骤
1．将模式选择按钮置于SET
2．按下自学习按钮超过5秒钟或通过连接电缆触发

■设置开关输出的三步骤 1．将模式选择按钮置于SET。将物体置于检测距离1，按下自学习按钮不超过2秒钟或通过连接电缆触发 2．将物体置于检测距离2，按下自学习按钮不超过2秒钟或通过连接电缆触发 3．将模式选择按钮置于RUN或RUN OFF DELAY。自学习输入是通过模式选择按钮位置而设定 *滞后是通过响应时间而定的；响应时间越长，滞后越少；原则上，反射率越高，滞后越少

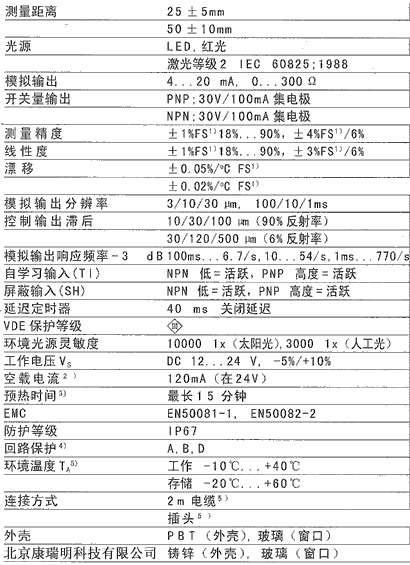

0D系列位移检测器（PSD技术）

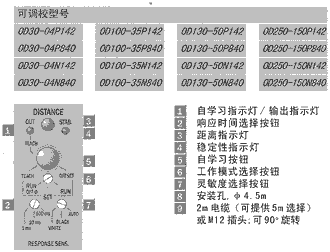

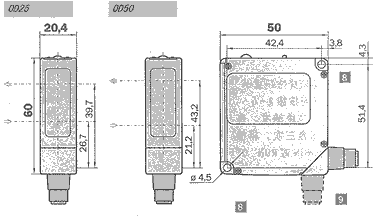

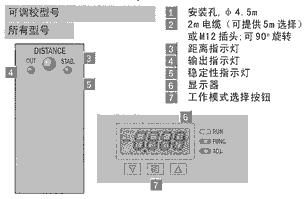

	1 自学习指示灯/输出指示灯 2 响应时间选择按钮 3 距离指示灯 4 稳定性指示灯 5 自学习按钮 6 工作模式选择按钮 7 灵敏度选择按钮 8 安装孔，φ4.5m 9 2m电缆（可提供5m选择）或M12插头；可90°旋转

附件
0DC运算控制器

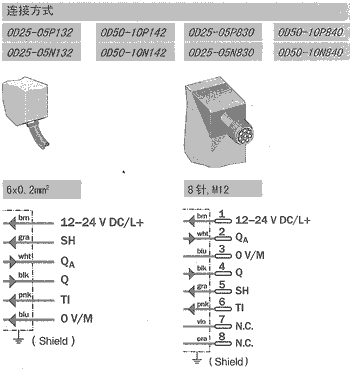

电缆连插头

1)FS=全标度=10mm/0D25
2)无负载
3)给较高分辨率和准确率的应用场合
4)A=输入和输出极性倒接保护
B=输出短路保护
C=抵抗脉冲干扰

5)0℃以下不可弯曲
6)在要求时，可提供5m电缆
7)预备2m电缆，订货号6020663，在要求时，可提供5m电缆

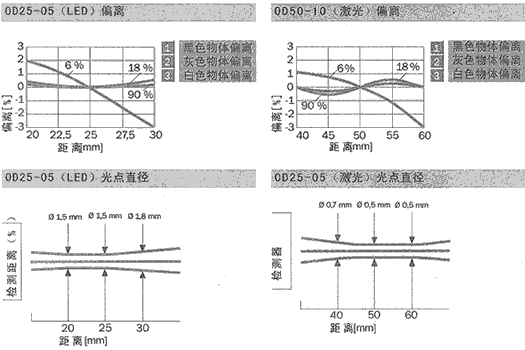

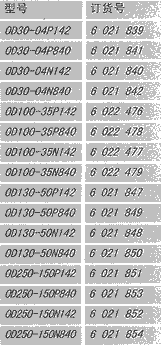

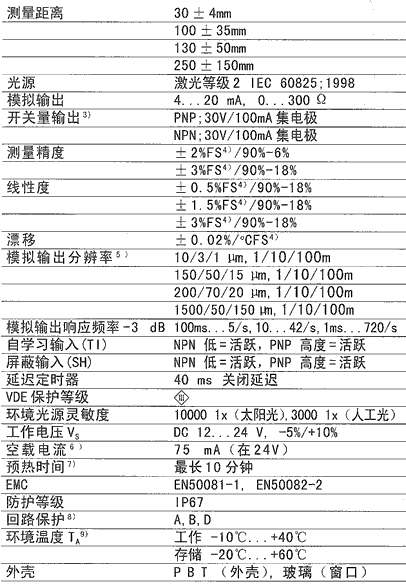

	订货资料

0D系列位移检测器（PSD技术）

附件
0DC运算控制器

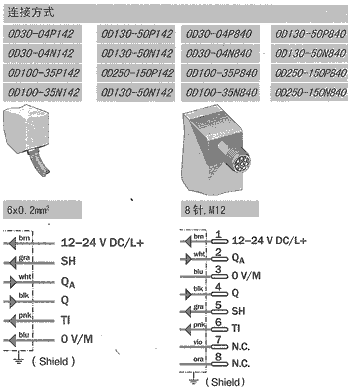

电缆连插头

1)　连接：2m电缆
2)　连接：2m电缆插头　订货号：6020663
3)　较少自学习距离为模拟输出分辨率的4到10倍
4)　FS=全标度8mm/0D30，80mm/0D100，100mm/0D130，300mm/0D250
5)　90%反光率

6)　无负载
7)　给较高分辨率和标准度的应用场合
8)　A=输入和输出极性倒接保护
B=输出短路保护
C=抵抗脉冲干扰
9） 0℃以下不可弯曲

0D30-04：偏离/光电直径
	0D100-35：偏离/光电直径


1.黑色物体偏离 2.灰色物体偏离 3.白色物体偏离	1.黑色物体偏离 2.灰色物体偏离 3.白色物体偏离

0D130-50：偏离/光电直径
	0D250-150：偏离/光电直径


1.黑色物体偏离 2.灰色物体偏离 3.白色物体偏离	1.黑色物体偏离 2.灰色物体偏离 3.白色物体偏离

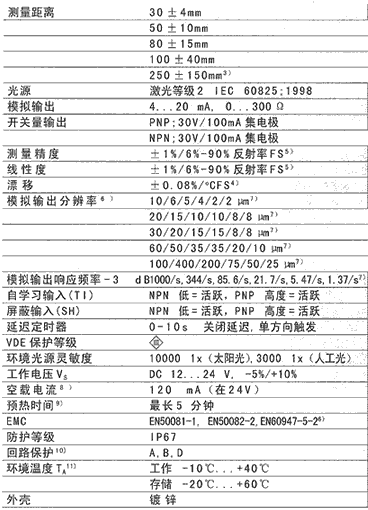

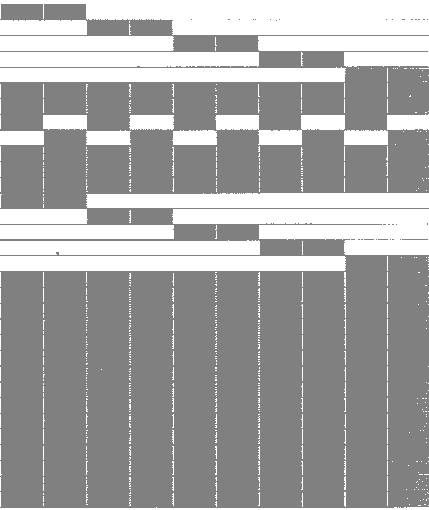

订货资料

0D Hi系列位移检测器（CMOS技术）

■CMOS技术：
-物体明，暗与否都不影响位移检测
-由于技术上的进步，而达到很高精度的位移检测
-能更好地处理物体表面的多重反射
■独立的设备：
-无需外部控制设备，所以节省费用
■设定和显示；非常快且容易

附件
0DC运算控制器

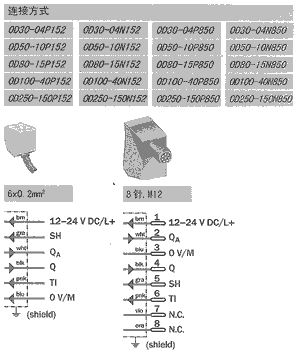

电缆连插头

1）连接：2m电缆
2）连接：插头　订货号：6020663
3）0D250光电直径1*2mm( 在250mm处)
4）FS=全标度=8mm/0D30,80mm/0D100,100mm/0D130.300mm/0D250
5）限0D250…
6）90%反光率

7）平均值1/4/16/64/256/1024
8）无负载
9）给较高分辨率和准确度的应用场合
10）A=输入和输出极性倒接保护
B=输出短路保护
C=抵抗脉冲干扰
11）0℃以下不可弯曲

0D30-04：偏离/光电直径	0D50-10：偏离/光电直径



0D80-15：偏离/光电直径	0D100-40：偏离/光电直径

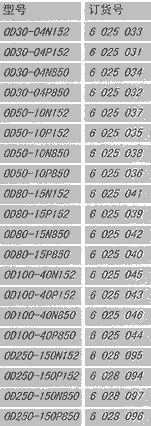

	订货资料

OD-Max:高精度距离测量

基于高端CMOS技术和快速测量频率应用，另外加之系统灵敏度的自动设定，该产品几乎能够可靠的测量所有材料。因而该传感器能够应用于很多领域。可能的行业，例如汽车、电子、半导体、机器人和自动化行业。另外，应用领域的分支也是不同的。例如，过程控制、质量控制或零件识别也是可能的应用方式。根据传感器头测量距离的分类有以下三种型号可以选择：30mm,85mm或350mm.关于放大器，有PNP或者NPN两种型号可以选择。

OD-MAX是一种高精度距离测量传感器系统，由一个或两个传感器头和一个放大器。与现在系统相比，+-0.1%改善精度在传感器和自动化技术之内区段开辟了未知的可能性。除了单纯的距离测量，还有各种其他应用。例如，高度测量和平坦度测量也能实现。这都归结于在系统集成了算术功能。


水切割机高度控制		齿轮分类		激光切割机高度控制

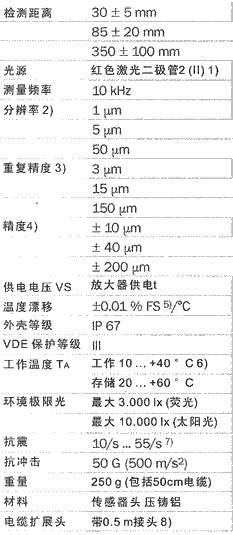

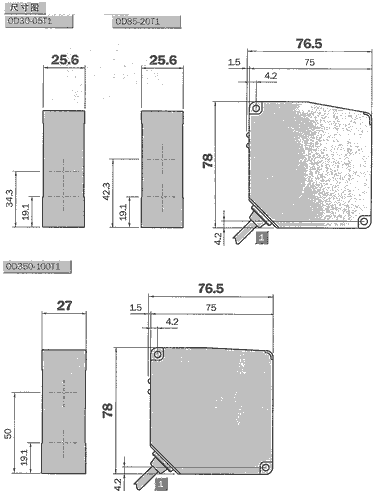

OD-Max位移传感器OD Max 传感器头

■激光技术
■CMOS技术：objece independent measuring from shiny to dark
■高测量精度
■高端系统：1个或者2个传感器头/放大器
■4模拟量输出和5开关量输出
■RS 232C接口



	1.电缆5mm/0.5m,10针接头 2.距离指示LED 3.激光工作指示LED

附件
电缆插头



	1）波长650nm，较大输出1mW 2）平均值：256测量值，物体：白色陶瓷，距离范围：平均距离 3）外部环境不变 4）等于满量程的±0.1%对于6...90%发射率 5）满量程： 0D30-05T1=10mm 0D85-20T1=40mm 0D350-100T1=200mm 6）无凝露 7）双振幅1.5mm，2h对于XYZ轴 8）可扩展电缆较长10mm

0D30-05T1:光点直径	0D35-20T1:光点直径	0D350-100T1:光点直径


	订货资料

OD-Max位移传感器OD Max 放大器

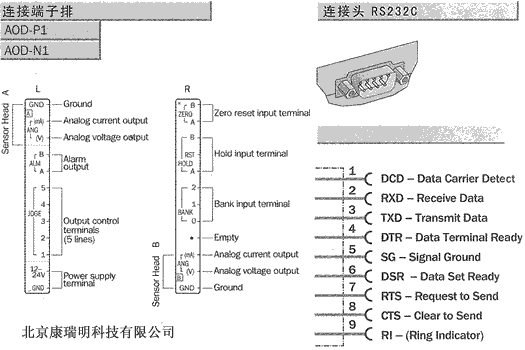

	1 传感器头A接口 2 传感器头B接口 3 RS232接口 4 LCD显示 5 操作面板 6 DIN铁槽 7 端子座（可分离）

附件
电缆插头

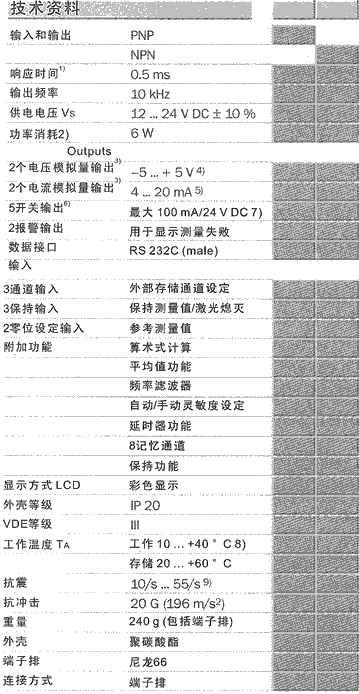

	1）没有平均值和手动选择灵敏度 2）当接2个传感器头时，包括模拟电流输出。 3）1表示每个传感器头或1表示计算结果 4）输出阻抗100&，分辨率1mV 5）负载阻抗，较大300&，分辨率1.5μA 6）对于计算结果 7）涟波电压，较大1.8V 8）无凝露 9）双振幅1.5mm，2h对于XYZ轴


	订货资料

ODC运算控制器，配合0D位移检测器使用
分散自动化控制的工业应用

ODC运算控制器扩展OD系列位移检测器的功能：是具有附加运算和处理功能的分散自动化控制的应用.

集成的profibus DP接口和RS-232接口为高等控制系统提供了简单的连接。

用两个OD位移检测器和一个ODC运算控制器可直接计算出物体厚度。

当OD系列位移检测器和ODC运算控制器一同使用时，可获得不同的特性：“ peak(boeeom) hold”,peak-to-peak,sample-and-hold,automatic peak and bottom value hold以及其它的过滤输出功能

布置清晰的面板提供便于使用的功能选择按钮，以选择适当的功能。

使用安装座ODC-SOD或ODC-SOD65（作为附件），不仅使安装变得简单快捷，还提供其它好处：更换ODC运算控制器时，无需松开接线端；以及新的ODC无需重新设定（可避免安装过程中时间的损伤）。

温度范围在0…40℃之间，潮湿和灰尘环境不在是问题（IP65）。

电子工业：在装嵌电子元件时，OD保证线路板的精确定位


汽车工业：在发动机厂内用两个或多个OD位移检测器和ODE运算控制器来控制凸轮和曲柄轴的尺寸容差度。测量值即使是um的量程范围也能在OD上显示并将数据通过Prdfibus传送到控制器系统中。典型的应用为测量各种标准材料的平板或涂层的厚度。		电子工业：使用两个OD位移检测器和一个ODC控制器检测在母板设计或装配在机器上的板的弯曲度。检测录音机、随身听、CD机或驱动器上的细小元件，微弱的反射表面不影响测量结果。


机器人：有OD位移检测器和ODC运算控制器实现生产线上机械臂的零点校准和位置控制。		制造和包装工业：折叠后，检测并记数杂志或宣传册。早印刷厂中，检查进纸和滚轴是否在中心位置。

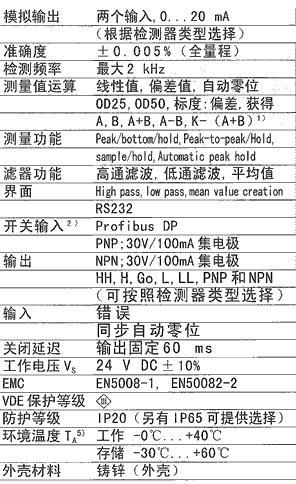

ODC运算控制器，配合OD位移检测器使用

■先进的数字信号
■为复杂的应用提供测量值处理
■RS232和Profibus

附件
电缆插座ODC-SOC
电缆插座ODC-SOC65



	1）A=传感器1，B=传感器2 2）所有输出的总电流<500mA

技术特性 ■高通滤波功能：从模式输入信号除去低频信号作用：缓慢的信号变化被忽略，即只记录快速变化的信号

A 未过滤数据：高度差和高度都被显示 B 过滤数据：只有高度差被显示	A 未过滤数据：凹槽数量和偏离率都被显示 B 过滤数据：只有凹槽数量被显示

■低通滤波功能：从模式输入信号除去低频信号作用：缓慢的信号变化被忽略，即只记录缓慢变化的信号

A 未过滤数据：干扰被显示 B 过滤数据：显示未被干扰的测量曲线	A 未过滤数据：凹槽数量和偏离率都被显示 B 过滤数据：只有偏离率被显示

		订货资料
测量凹槽深度或凹槽数量	确定收集器在转动

ODC运算控制器，配OD位移检测器

控制板说明

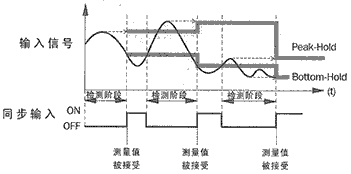

■Peak-bottom-hold “Peak(bottom)hold”功能是用于测量特定时间内的较大（小）值

■Peak-to-Peak-hold “Peak-to-Peak”功能是用于测量预设时间内较大值和较小值之差

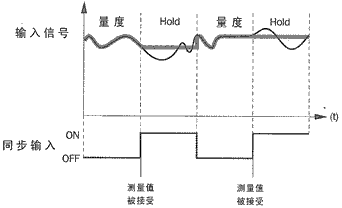

■Sample/hold “Sample-and-hold”功能是用于测量特定时间内的值

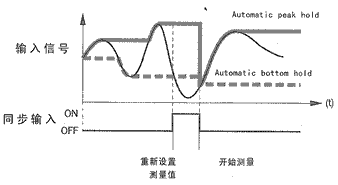

■Automatic/Peak value hold “Automatic peak and bottom hold” 功能是用于测量从测量开始到结束的较大（小）值

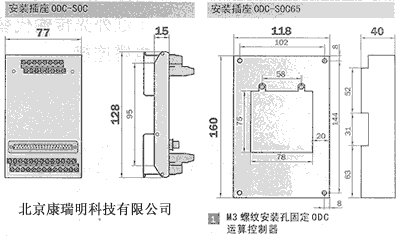

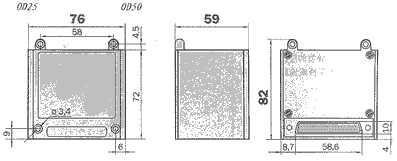

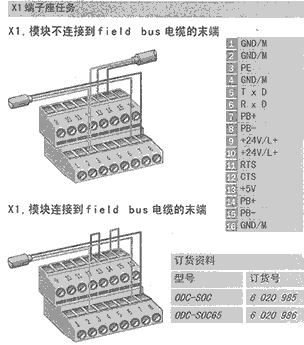

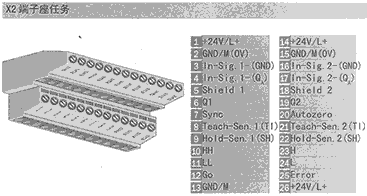

安装插座0DC-SOC

ODC-S0C：适合于上部盖帽式道轨安装的安装插座
ODC-SOC65：适合于需要防护等级IP65的安装插座
