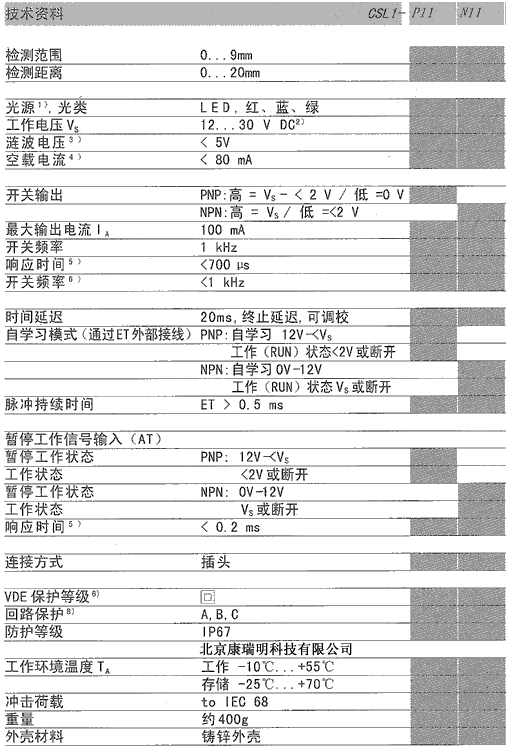

1 M5螺纹安装孔，5.5mm深
2 光轴中心
3 5针M12插头（可旋转）
4 工作指示灯，绿色
5 自学习按钮
6 功能指示灯，输出/自学习（黄色）
7 程序选择按钮
8 颜色误差选择按钮

为了简化检测器的调整和操作，可采用自学习模式设定目标颜色。可通过转变旋钮位置选择个别颜色。只需按一下“自学习”按钮，就可以储存参考颜色或通过外部自学习（ET）输入电缆自动完成自学习过程。每次的脉冲信号，是传感器进入设定编程模式，建立被检测物体的颜色，以备使用。

订货资料

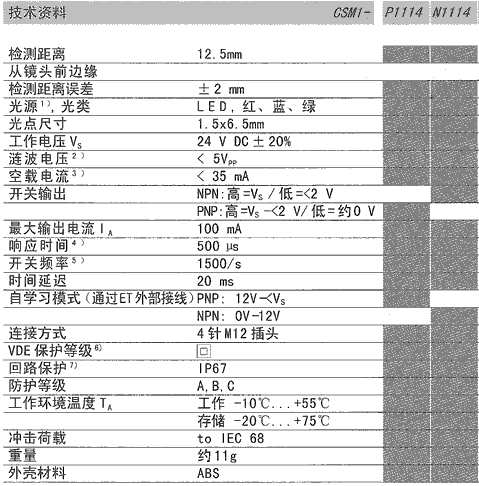

1 光轴中心
2 接收指示灯
3 ￠32 mm直通孔
4 4针M12插头
5 自学习按钮

通过手动按钮触发自学习模式及色差选择。

1.把物体放在测量光点位置。
2.按下颜色传感器上的自学习按钮，持续时间超过1秒，直到光点消失。绿色发射灯亮约2秒。

①此时，按下自学习按钮便可选择适中的色差范围，自学习模式便完成了。
②如果需要更精确的色差，便可继续以下程序，选择“精确”的色差范围设定值，绿色发射灯熄灭，蓝色发射灯亮约1s后，此时，按下按下自学习按钮选择精确色差，自学习程序便完成了。
③如果需要更比较宽的色差，便可继续以下程序，选择“粗略”的色差范围设定值，不按下自学习按钮直至蓝色发射灯关闭，红色发射灯亮约1s。此时，按下自学习按钮，选粗略色差，自学习程序便完成了。
④不按下自学习按钮--新的色差（调节过程）被激活。也就是说，重复进行色差选择过程/绿色发射灯亮约2s。

通过外部接线触发自学习模式

1.物体放在测量光点位置
2.通过外部接线，触发自学习程序。

当通过外部接线进行自学习时，只能出发程序，并不能改变已设定的色差范围；如果想改变色差选择也只能通过手动按钮触发模式。

确认：
成功设定红色发射灯亮及LED指示灯闪烁=自学习过程不成功。

反光的表面：
与物体表面成30°角，来固定传感器。

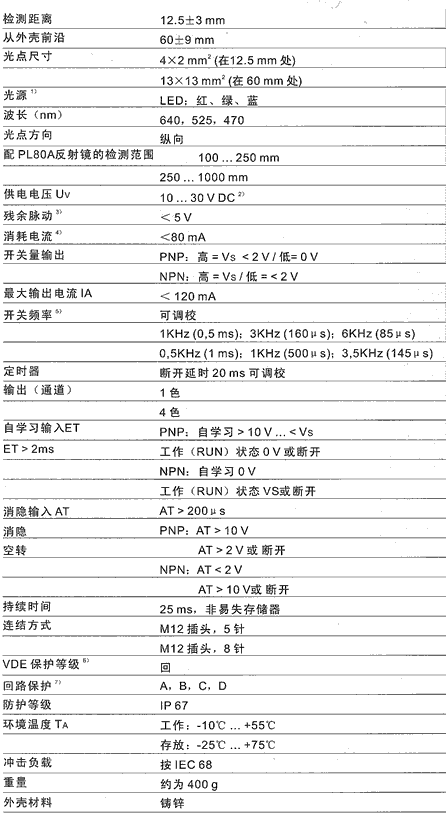

1 镜头（光发射）
2 M5安装孔，5.5mm深
3 见尺寸图的镜头尺寸
4 可用镜头1替换封闭螺丝

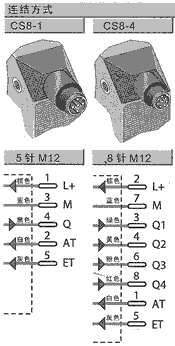

5 5针M12*1插头（可作90°旋转）或8针M12*1插头（可作90°旋转）
6 功能信号指示灯（黄色）
7 条形LED（绿色）
8 自学习记忆功能按钮/”+”/“-”按钮
