  FRENIC-VP系列风机/水泵（二次方递减转矩负载）专用变频器


  外观

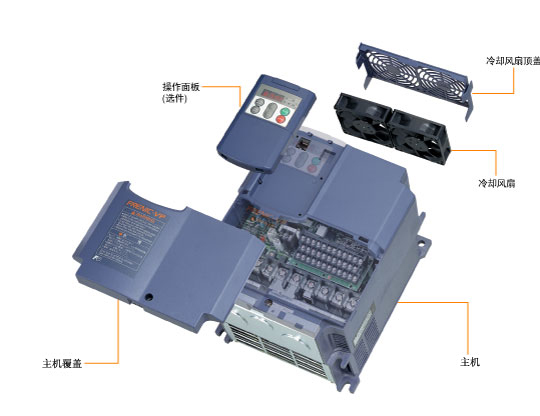

  主机分解图

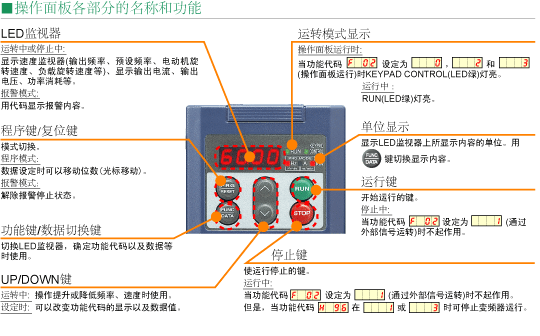

  操作面板个部分的名称和功能




  显示以及按键操作


程序模式 运行模式 报警模式
停止中 运行中 停止中 运行中
显示部分 功能 显示功能代码及数据 显示输出频率、预设频率、负载旋转速度、功率消耗、输出电流、输出电压等 显示报警内容以及报警记录
状态显示 灯亮 闪烁 灯亮 闪烁/灯亮
功能 表示处于程序模式中 显示频率、输出电流、功率消耗、旋转速度等的单位 无
表示 灯灭
KEYPAD CONTROL 功能 表示运行操作选择(操作面板运转/端子运转)
状态显示 选择操作面板运转时灯亮
RUN 功能 表示无运行指令 表示有运行指令 表示无运行指令 表示有运行指令 表示跳闸停止中
状态显示 RUN灯灭 RUN灯亮 RUN灯灭 RUN灯亮 一旦运转过程中发生报警，则操作面板运转时：灯灭端子台运转时：灯亮
操作部分 功能 切换为运转模式 切换为程序模式 解除跳闸，移向停止模式或运转模式
设定数据时的位数移动(光标移动)
功能 功能代码的确定以及数据的存储、更新 切换LED监视器的显示内容 运转信息的显示
功能 功能代码以及数据的增减 频率、旋转速度等设定的增减 报警记录的显示
功能 无效 运行开始(切换为运转模式(运转中)) 无效 无效
功能 无效 减速停止(切换为程序模式(停止中)) 无效 减速停止(切换为程序模式(停止中)) 无效


  另外，本操作面板中装载有"完整菜单模式"，可以设定及显示以下内容。
"已更改的功能代码的显示及设定更改" "驱动监视器" "I/O检查" "维护信息" "报警信息"
有关具体的操作方法，请参照使用说明书或FRENIC-VP用户手册(MCHT272)。



  主要功能、特点



  节能效果-再度升级

  以往变频器的节能功能，是根据负载状态将电动机单体的损耗降低到较小。
新开发的FRENIC-VP系列更新了着眼点，将变频器自身也作为电器产品之一考虑。不仅将电动机的损耗降低到较小，同时也将变频器的耗电量控制到较低程度(较适合较小耗电量控制)。





由此,节能效果再次提高数个百分比。
2005年2月16日《京都协定》正式生效，这也是中国政府和中国企业不可回避的责任，达到行业较高水准的高效节能FRENIC-VP系列则是您较好的选择。



  电力监控功能

  使用变频器的操作面板，可以随时确认有关电力的数据。
可监控项目
功率消耗(kW)
累计功率消耗(kWh)
累计消耗电费(元/kWh)
※累计数值可以复原。选择累计消耗电费表示时，需要事先设定1kWh的电费单价，可以选择外国的货币单位。



  买后能放心使用

  变频器内部有寿命零件，均设计为10年使用寿命，大大缩短了设备维修周期。并且，其中任何一个零件的使用寿命即将到期时，变频器会自动输出信息提醒。
有寿命零件 设计寿命
主电路上的电解电容器 10年
印刷电路板上的电解电容器 10年
冷却风扇 注) 10年
注)37kW～：7年
注)理想使用环境: 40℃，负载率: 变频器额定电流的80％
实际使用寿命会因使用环境的不同而产生差异



  主机、设备、简单支持

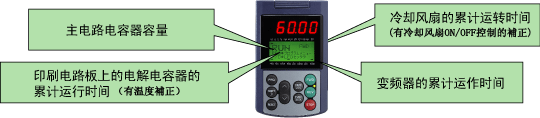

  显示变频器内部有寿命零件的使用情况




  轻松更换寿命零件

  冷却风扇更换指南


●45kW
从变频器正面拆下风扇的安装螺丝和电源接插件。 抽出风扇盒，更换冷却风扇。



  同时显示设备的维修情况

  除了显示变频器单体的维护信息外,也提供设备维护方面所需要的信息


项 目 用 途
电动机累计运转时间
(h)		 累计使用变频器的设备(电动机)的实际运行时间。

使用示例
使用在风机控制时，可作为滑轮上皮带的更换时间的参考。
起动次数
(次)		 计算变频器运行、停止的次数。

使用示例
因为是纪录设备的运行、停止的次数，所以可以作为与运行、停止有关系的零件的更换时间的参考。





  较适合HVAC(通风空调用途)的功能搭配

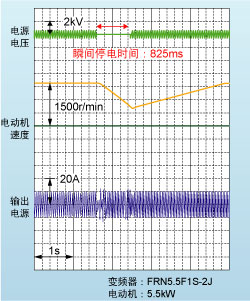

  瞬间停电再起动功能 保证电动机连续运转


当风扇或风机发生瞬间停电时，利用负载的惯性，徐徐地降低电动机的运转速度直至恢复供电，保持其无停止运转。(根据负荷惯性力率的数值，有时会发生停止状况。)

引入功能 保证驱动顺利切换

起动变频器时，使用引入功能，变频器可自动检测出自由旋转中的电动机的转动方向和转动速度，平稳地迅速地从工频驱动运行过渡到变频器驱动运行。

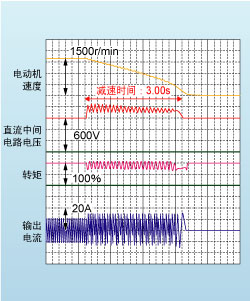

再生回避控制功能 实现无跳闸减速

限制回生能量，控制减速时间，实现减速时无过电压跳闸。



  低水量停止功能 实现进一步节能运转

  由于管道损坏或泄漏等引起的「压力下降」造成水泵无法正常工作，或者为了获取少量的水量水泵频繁起停。PID的「低水量停止功能」就是针对这些现象，当水量降低到设定频率值以下的较少水量时停止水泵的运行，防止水泵进行无效工作，更加节能。

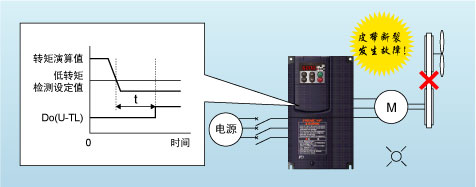

  低转矩检出功能 把握设备运行状况

  通过监测转矩值可以掌握电动机的负载状况。当转矩值下降到设定值以下时，变频器会判断为「低转矩」并输出相应信号。由此，在设备方面发生的故障时，比如滑轮的皮带发生断裂等，可以从变频器方面即时掌握。

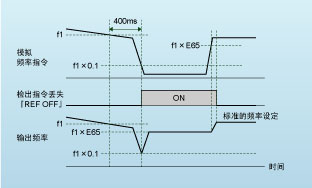

  指令丢失检测功能 回避运行信号故障


因为设备的机械性震动，或者电路接触不良、断线等各种原因，造成频率信号(0～10V，4～20mA，多段速度运行信号，通信等)阻断，指令消失。此时，变频器输出指令丢失的信号。使用指令丢失检测功能，可以预先设定指令丢失时的变频器输出频率，有效防止信号阻断时电动机不能继续运行。


  工频/变频切换时序功能 构造简单的切换电路

  外部时序进行工频/变频切换时，变频器对应启动工频处理。另，内置2种工频切换时序:1)富士标准时序2)变频器报警时自动切换为工频时序。
注)不同于变频器故障时强制性切换为工频时的时序。

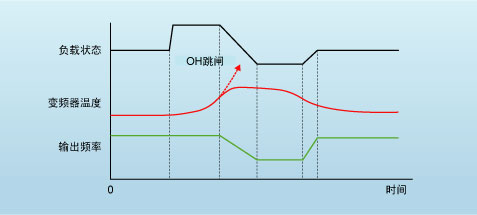

  回避过负载功能 保证设备连续运行

  有异物卷入风机或者滑轮内部，引起负载增大，变频器内部温度急剧上升，或者周围环境温度异常急剧上升等原因，造成变频器处于过负载状态时，可以使用回避过负载功能，降低电动机速度，保证其不停止连续运行。




  完备的PID控制功能

  PID调节器使用于温度·压力·流量控制时，追加了[低水量停止]功能和[偏差报警·绝对值报警输出]功能，结合防止PID控制过冲的反重置终结功能、PID输出限位器、积分保持/复位信号，使PID控制功能内容更加充实，使用更加容易。

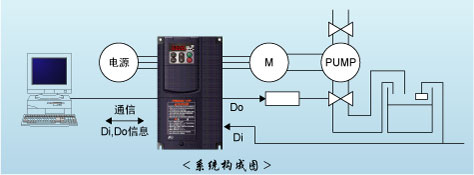

  通用型DI/DO端口 构建简单的时序链接

  构建小规模设备时，无需使用编程控制器(PLC)，可以将判断蓄水槽水位的流量开关等变频器周边各传感器的数字信号与变频器连接，通过变频器的通信传送到上位的控制器等设备里。

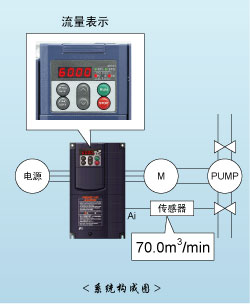

  模拟输入监视屏 替代显示仪器


可以将空调设备的流量传感器或者温度传感器等的信号系数转换为直接表示压力、温度等的物理数值，并在操作面板上的监视屏里显示，无需再购置专用的流量仪表或者风量仪表。
注)远程操作面板为选件。

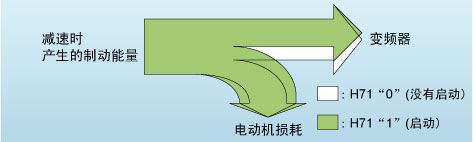

  提高再生能力

  当电动机在减速停止运转时向变频器返回再生能量。如果再生能量超过主电路电容器的制动能力，变频器会跳闸。启动此项辅助性功能，可以不连接制动电阻就能吸收若干的再生能量。

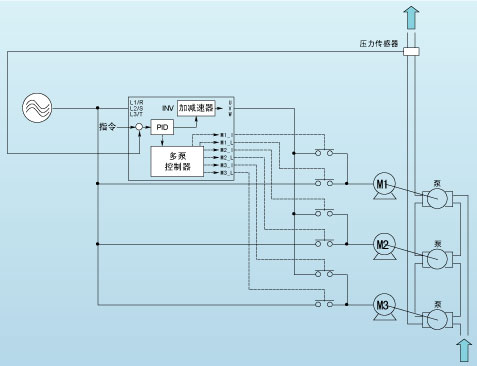

  多泵控制功能



使用内置的PID控制器，根据压力的不同，可以自动进行3台泵之间的自动起停切换(使用固定方式时，较多可以进行4台泵的控制)

可以定期切换运行的泵，使所有泵运行时间均一

充实的维护监视功能(泵累计运行时间、继电器使用次数)






  其他使用功能

  ●防止电动机结露
防止因周围急剧的温度变化导致电动机结露。
●百分比显示方式 直接明了。
运行频率(Hz)、电动机运转速度(r/min)等在操作面板上的表示，既可以使用数字，也可以选择百分比，较高速度设为100%，更加直观，易于掌握设备的运行状况。




  充分考虑周围环境和控制柜设计

  15kW以下内置EMC滤波器，完全符合欧洲EMC指令。

  在配电柜中安装多台变频器时，可以无间隙横向并列安装，实现配电柜的省空间设计。(5.5kW以下)

  本公司的FRENIC-VP系列(FRENIC-Mini系列，FRENIC-VP系列，11系列)，标准内置突入电流抑制电阻，可以有效抑制在投入电源时的突入电流。与电动机直接连接电源时相比，周边设备可以选用低容量的。

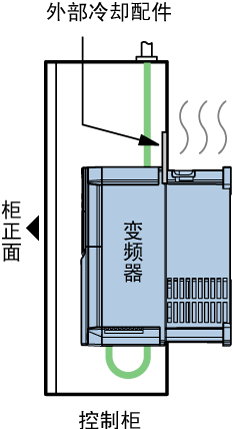

  作为外部冷却方式之一，可以使用选配件中的外部冷却风扇，安装简单，37kW以上亦可以标准配置。


  操作简单

  快速安装 简单设定


从操作面板的菜单中可选择快捷功能菜单，快捷菜单有18个快捷功能代码，选择相应的数字键能直接进入各选项，操作十分方便，功能内容设置也很简单。

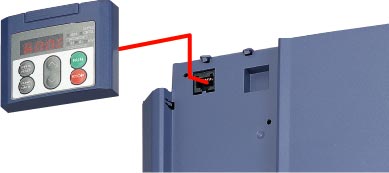

  标准配置RS-485通信（接口）


标准配置1个RS-485通信接口(RJ-45连接器，与操作面板的通信兼用)，可以用LAN线缆(10BASE)简单连接。

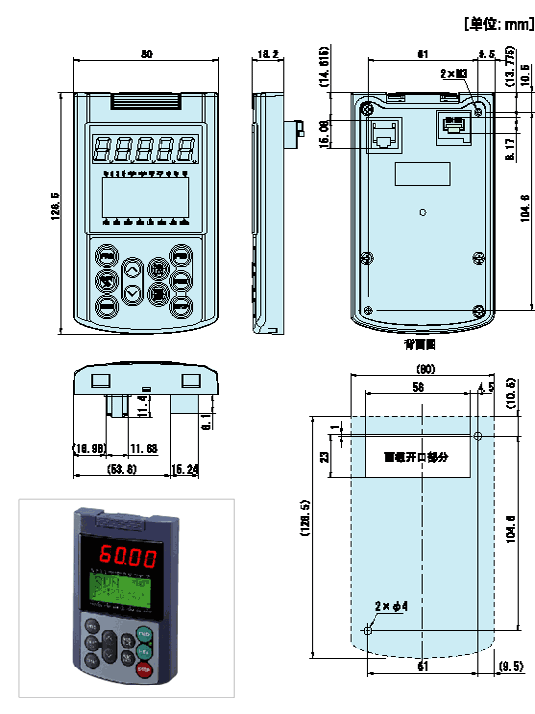

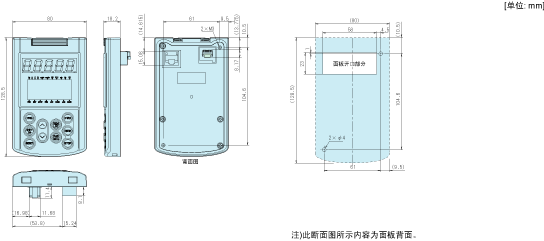

  在选配件中，我们准备了多功能操作面板


  • 带背光液晶显示屏，清晰明了
  • 大型5位7段 LED显示
  • 可以追加或削除『快速设定』项目
  • 新增加远程控制/面板控制切换键
  • 较大可复制3组数据

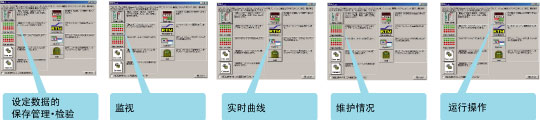

  编程软件




  网络对应

  ●标准配置RS-485通信的端口
●选用选配件中的各种专用接口卡，可以对应以下网络。



DeviceNet

LonWorks Network

PROFIBUS-DP

CC-LINK

RS-485通信(端子台方式)

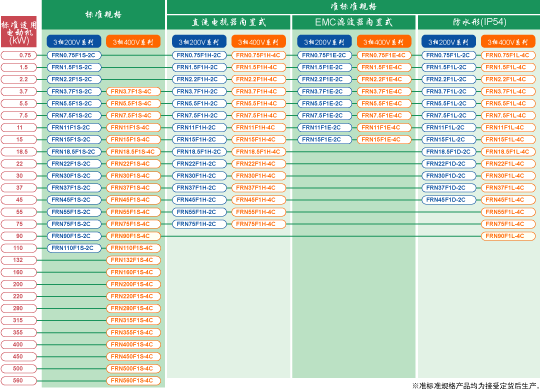

  机型形式



  型号一号

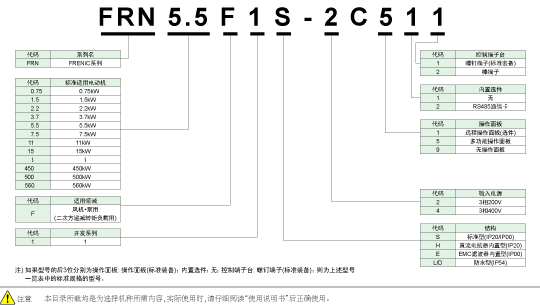

  变频器型号说明





  变频器的节能

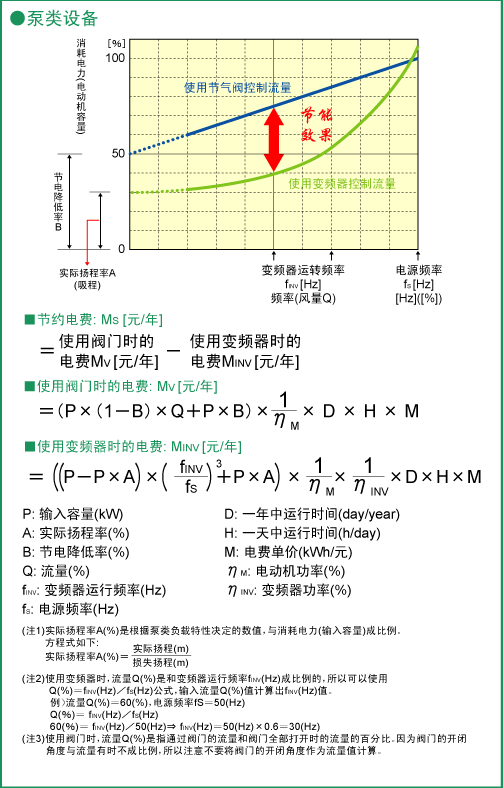

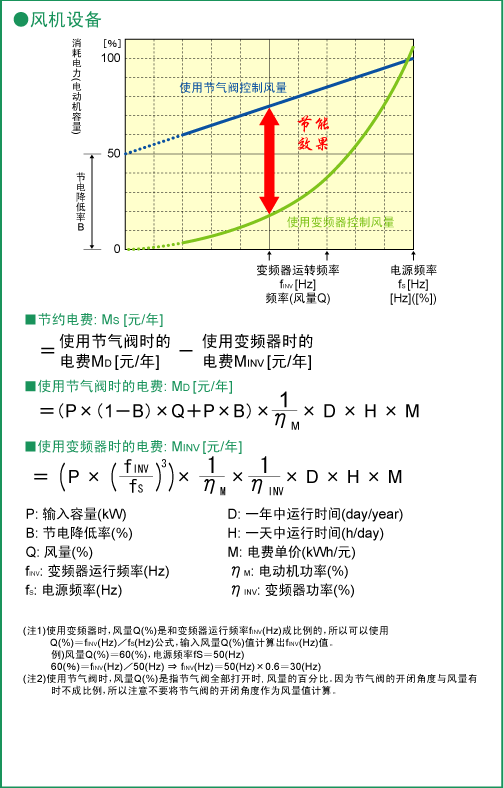

  变频器为什么节能

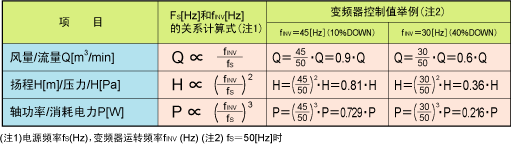

  右表中列出了风机/泵类设备在依靠节气闸(阀门)/变频器控制进行运转时，风量/流量和用电量之间的对应关系计算式。另列举了在变频器控制时，电源频率fs(Hz)和变频器频率fINV(Hz)之间的计算关系式。

  可见，风量/流量越小节能效果越显著。

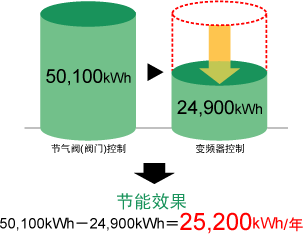

  ■使用变频器的节能效果计算方式(公式)






  由节气阀（阀门）控制切换到变频器控制时

  例]一办公室的空调设备，一年中使用总时间为4000小时，其中2000小时风量85%，2000小时风量60%，使用一台电动机，输出功率为15kW。



使用节气阀时，一年中消耗的功率:
风量85%（15ｋW×91%×2,000時間）＋风量60%（15ｋW×76%×2,000時間）＝ 50,100ｋWｈ

使用变频器时，一年中消耗的功率:
风量85%（15ｋW×61%×2,000時間）＋风量60%（15ｋW×22%×2,000時間）＝24,900ｋWｈ

设定电费为0.65元/kWh，使用变频器时节约电费为:
25,200ｋWｈ×0.65元＝1.5万元/年

设定变频器购买费用为8900元，设备折旧年数为:
8900元／15000元＝0.6年

参考日本环境厅地球环境部的数据，CO2排放系数为0.12kg/kWh，使用变频器时CO2的排放量减少为:
25,200ｋWｈ×0.12ｋｇ/ｋWｈ＝3,024ｋｇ/年






  具体设备测定事例


■排气扇(二次方递减转矩特性)


●电动机功率，变频器功率
  •电动机功率 ： 22（kW）
  •变频器型号 ： FRN22F1S-4(FRENIC-VP)
  •直流电抗器型号 ： DCR4-22A

●节能经济效果
项 目 工频运转 变频运转
运行频率(Hz) 50 45 40 35
平均使用电力(kW) 17.2 13.1 9.10 6.23
节省消耗电力率(%) － ▲30.7 ▲47.1 ▲63.8
一年消耗电费(元) 83,179 63,352 44,008 30,128
一年节能金额(元) － 19,828 39,172 53,051
一年CO2排放减少量(kg/年) － 3,660 7,232 9,794

●运行环境
  •一年中运行天数 ： 310(天/年)
  •一天中运行时间 ： 24(小时/天)
※ •电费单价 ： 0.65(元/kWh)


■冷却塔(二次方递减转矩特性)


●电动机功率，变频器功率
  •电动机功率 ： 5.5(kW)
  •变频器型号 ： FRN5.5F1S-4(FRENIC-VP)
  •直流电抗器型号 ： DCR4-5.5

●节能经济效果
项 目 工频运转 变频运转
运行频率(Hz)
 60 45 40 35
平均使用电力(kW)
 5.18 2.31 1.63 1.10
节省消耗电力率(%) － ▲55.4 ▲68.5 ▲78.8
一年消耗电费(元)
 21,680 9,668 6,822 4,604
一年节能金额(元)
 － 12,012 14,858 17,076
一年CO2排放减少量(kg/年) － 2,066 2,556 2,938

●运行环境
  •一年中运行天数 ： 300(天/年)
  •一天中运行时间 ： 20(小时/天)
※ •电费单价 ： 0.65(元/kWh)


■集雾器(二次方递减转矩特性)


●电动机功率，变频器功率
  •电动机功率 ： 3.7(kW)
  •变频器型号 ： FRN3.7F1S-4(FRENIC-VP)
  •直流电抗器型号 ： DCR4-3.7

●节能经济效果
项 目 工频运转 变频运转
运行频率(Hz)
 60 45 40 35
平均使用电力(kW)
 3.27 1.44 0.99 0.69
节省消耗电力率(%)
 － ▲56.0 ▲69.7 ▲78.9
一年消耗电费(元)
 11,053 4,867 3,346 2,332
一年节能金额(元)
 － 6,185 7,706 8,720
一年CO2排放减少量(kg/年) － 1,142 1,423 1,610

●运行环境


•一年中运行天数

 ： 260(天/年)
  •一天中运行时间 ： 20(小时/天)
※ •电费单价 ： 0.65(元/kWh)



  以下设备都可以使用富士电机的变频器达到出色的节能效果。


风机设备 •空调用风机
•AHU
•集尘机
•集雾器
•排气用风机
•箱形冷气机 等
泵类设备 •冷却水泵
•循环泵
•清洁泵
•双叶转子鼓风机
•冷却泵
•冷水泵




  规格



  标准规格 3相200V系列


项 目
规 格
型号(FRN□□□F1S-2C)
0.75
1.5
2.2
3.7
5.5
7.5
11
15
18.5
22
30
37
45
55
75
90
110
标准适用电动机[kW](*1)
0.75
1.5
2.2
3.7
5.5
7.5
11
15
18.5
22
30
37
45
55
75
90
110
额
定
输
出
 额定容量[kVA](*2)
1.6
2.6
4.0
6.3
9.0
12
17
22
27
32
43
53
64
80
105
122
148
电压[V](*3) 3相200～240V(带有AVR功能)
额定电流[A](*4)(*10)
4.2
7.0
10.6
16.7
23.8
(22.5)
31.8
(29)
45
(42)
58
(55)
73
(68)
85
(80)
114
(107)
140
(130)
170
(156)
211
(198)
276
(270)
322
(320)
390
(384)
额定过载电流 额定输出电流的120% - 1分钟
额定频率[Hz] 50, 60Hz
输
入
电
源
相数、电压、频率
 主电源 3相，200～240V，50/60Hz 3相，200～220V/50Hz
3相，200～230V/60Hz
控制电源辅助输入 单相，200～240V，50/60Hz 单相，200～220V/50Hz
单相，200～230V/60Hz
风扇电源辅助输入 (*9)   单相，200～220V/50Hz
单相，200～230V/60Hz
电压、频率允许波动范围 电压: +10～-15%(相间不平衡率: 2%以内(*8))频率: +5～-5%
额定输入电流[A](*5) (有DCR)
3.2
6.1
8.9
15.0
21.1
28.8
42.2
57.6
71.0
84.4
114
138
167
203
282
334
410
(无DCR)
5.3
9.5
13.2
22.2
31.5
42.7
60.7
80.1
97.0
112
151
185
225
270
-
-
-
所需电源容量[kVA](*6) 1.2 2.2 3.1 5.3 7.4 10 15 20 25 30 40 48 58 71 98 116 142
制
动
 制动转矩[%](*7)
20
10～15
直流制动 制动开始频率: 0.0～60.0Hz 制动时间: 0.0～30.0s 制动动作值: 0～60%
直流电抗器(DCR) 选件 标准配备
符合安全标准 UL508C,C22.2No.14, EN50178:1997(申请中)
防护等级(IEC60529) IP20 封闭型，UL开放型 IP00 开放型，UL开放型
冷却方式 自冷 风扇冷却
质 量[kg] 3.1 3.2 3.3 3.4 3.4 5.8 6.0 6.9 9.5 9.7 11.5 23 33 34 41 75 120



(*1) 标准适用电动机指富士电机公司的4极标准电动机。
(*2) 额定容量显示为200V系列:220V额定/400V系列:440V额定两种。
(*3) 不能输出高于电源的电压。
(*4) 载频设定过低时，电动机的温度会大幅上升，有可能启动变频器的保护功能(限制输出电流)。
载频值在1kHz以下运行时，请将选用的变频器的额定输出电流值设定为实际输出电流值的80%。
(*5) 电源容量是500KVA(变频器容量超过50KVA时,是变频容量的十倍)在连接到%X=5%的电源时的计算值。
(*6) 使用直流电抗器(DCR)时适用的值。
(*7) 电动机本体平均制动转矩的数值。(随电动机的效率变化。)
(*8) 相间不平衡率[%] = ( 较大电压[V]-较小电压[V] )/3相平均电压(V)×67(根据IEC61800-3)
相间不平衡率为2～3%时，请使用交流电抗器(ACR选配件)
(*9) 和附带电源再生功能的PWM换流器组合使用时，作为AC风扇的电源输入使用。(平时不使用)
(*10) 当在周围温度超过40摄氏度，且载频为3kHz以上值的环境下连续使用时，实际输出电流值必须小于选用的变频器的( )内额定输出电流值。



  标准规格 3相400V系列

  ●3.7～55kW


项 目
规 格
型号(FRN□□□F1S-4C□□□) 3.7 5.5 7.5 11 15 18.5 22 30 37 45 55
标准适用电动机[kW](*1) 3.7 5.5 7.5 11 15 18.5 22 30 37 45 55
额
定
输
出
 额定容量[kVA](*2) 6.8 9.5 12 17 22 28 33 44 54 64 77
电压[V](*3) 3相380～480V(带有AVR功能)
额定电流[A](*4) 9.0 12.5 16.5 23 30 37 44 59 72 85 105
额定过载电流 额定输出电流的120% - 1分钟
额定频率[Hz] 50, 60Hz
输
入
电
源
 相数、电压、频率 主电源 3相，380～480V，50/60Hz 3相，380～440V/50Hz
3相，380～480V/60Hz
控制电源辅助输入 单相，380～480V，50/60Hz 单相，380～440V/50Hz
单相，380～480V/60Hz
风扇电源辅助输入 (*9)   单相，380～440V/50Hz
单相，380～480V/60Hz
电压、频率允许波动范围 电压: +10～-15%(相间不平衡率: 2%以内(*8))频率: +5～-5%
额定输入电流[A](*5) (有DCR) 7.5 10.6 14.4 21.1 28.8 35.5 42.2 57.0 68.5 83.2 102
(无DCR) 13.0 17.3 23.2 33.0 43.8 52.3 60.6 77.9 94.3 114 140
所需电源容量[kVA](*6) 5.3 7.4 10 15 20 25 30 40 48 58 71
制
动
 制动转矩[%](*7)
20
10～15
直流制动 制动开始频率: 0.0～60.0Hz 制动时间: 0.0～30.0s 制动动作值: 0～60%
直流电抗器(DCR) 选件
符合安全标准 UL508C,C22.2No.14, EN50178:1997(申请中)
防护等级(IEC60529) IP20 封闭型，UL开放型 IP00 开放型，UL开放型
冷却方式 风扇冷却
质 量[kg] 3.4 3.4 5.8 6.0 6.9 9.4 9.9 11.5 23 24 33



  ●75～560kW


项 目 规 格
型号(FRN□□□F1S-4C□□□) 75 90 110 132 160 200 220 280 315 355 400 450 500 560
标准适用电动机[kW](*1) 75 90 110 132 160 200 220 280 315 355 400 450 500 560
额
定
输
出
 额定容量[kVA](*2) 105 128 154 182 221 274 316 396 445 495 563 640 731 792
电压[V](*3) 3相380～480V(带有AVR功能)
额定电流[A](*4) 139 168 203 240 290 360 415 520 585 650 740 840 960 1040
额定过载电流 额定输出电流的120% - 1分钟
额定频率[Hz] 50, 60Hz
输
入
电
源
 相数、电压、频率 主电源 3相，380～440V/50Hz
3相，380～480V/60Hz
控制电源辅助输入 单相，380～440V，50Hz，单相，380～480V/60Hz
风扇电源辅助输入(*9) 单相，380～440V，50Hz，单相，380～480V/60Hz
电压、频率允许波动范围 电压: +10～-15%(相间不平衡率: 2%以内(*8))频率: +5～-5%
额定输入电流[A](*5) (有DCR) 138 164 201 238 286 357 390 500 559 628 705 789 881 990
(无DCR)
-
-
-
-
-
-
-
-
-
-
-
-
-
-
所需电源容量[kVA](*6) 96 114 140 165 199 248 271 347 388 435 489 547 611 686
制
动
 制动转矩[%](*7)
10～15
直流制动 制动开始频率: 0.0～60.0Hz 制动时间: 0.0～30.0s 制动动作值: 0～60%
直流电抗器(DCR) 标准配备
符合安全标准 UL508C,C22.2No.14, EN50178:1997(申请中)
防护等级(IEC60529) IP00 开放型，UL开放型
冷却方式 风扇冷却
质 量[kg] 34 42 45 63 67 96 98 162 165 282 286 355 360 360




(*1) 标准适用电动机指富士电机公司的4极标准电动机。
(*2) 额定容量显示为200V系列:220V额定/400V系列:440V额定两种。
(*3) 不能输出高于电源电压的电压。
(*4) 载频设定过低时，电动机的温度会大幅上升，有可能启动变频器的保护功能（限制输出电流）。
载频值在1kHz以下运行时，请将选用的变频器的额定输出电流值设定为实际输出电流值的80%。
(*5) 电源容量是500kVA（变频器容量超过50kVA时，是变频器容量的十倍），在连接到%X=5%的电源时的计算值。
(*6) 使用直流电抗器(DCR)时适用的值。
(*7) 电动机本体平均制动转矩的数值。(随电动机的效率变化。)
(*8) 相间不平衡率[%] =( 较大电压[V]-较小电压[V] ) / 3相平均电压(V) ×67(根据IEC61800-3)
相间不平衡率为2～3%时，请使用交流电抗器(ACR)
(*9) 和附带电源再生功能的PWM换流器组合使用时，作为AC风扇的电源输入使用。(平时不使用)



  准标准规格 直流电抗器内置式系列 3相200V系列


项 目 规 格
型号(FRN□□□F1H-2C) 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22 30 37 45 55 75
标准适用电动机[kW](*1) 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22 30 37 45 55 75
额定输出
 额定容量[kVA](*2) 1.6 2.6 4,0 6.3 9.0 12 17 22 27 32 43 53 64 80 105
电压[V](*3) 3相, 200～240V(带有AVR功能)
额定电流[A](*4)(*9) 4.2 7.0 10.6 16.7 23.8
(22.5)		 31.8
(29)		 45
(42)		 58
(55)		 73
(68)		 85
(80)		 114
(107)		 140
(130)		 170
(156)		 211
(198)		 276
(270)
额定过载电流 额定输出电流的120%- 1分钟
额定频率[Hz] 50, 60Hz


输入电源
相数、电压、频率
 主电源 单相，200～240V，50/60Hz 3相，200～220V/50Hz
3相，200～230V/60Hz
控制电源辅助输入 PC 200`240VC 50/60Hz 单相，200～220V/50Hz
单相，200～230V/60Hz
风扇电源辅助输入(*8) - 单相，200～220V/50Hz
单相，200～230V/60Hz
电压、频率允许波动范围 电压: +10～-15%(相间不平衡率: 2%以内(*7))频率: +5～-5%
额定输入电流[A](*5) 3.2 6.1 8.9 15.0 21.1 28.8 42.2 57.6 71.0 84.4 114 138 167 203 282
所需电源容量[kVA] 1.2 2.2 3.1 5.3 7.4 10 15 20 25 30 40 48 58 71 98
制 动

 制动转矩[%](*6)
20
10～15
直流制动 制动开始频率: 0.0～60.0Hz 制动时间: 0.0～30.0s 制动动作值: 0～60%
电抗器单元组成 直流电抗器 有(100%负荷(额定输出)时,输出功率在86%以上)
零相电抗器 有(用于降低无线电干扰) 没有
滤波器电容器 有(可拆卸) 没有
符合安全标准 UL508C,C22.2No.14, EN50178:1997(申请中)
防护等级(IEC60529) IP20 封闭型 UL开放型 IP20 封闭性 UL型号1(NEMA1)
冷却方式 自冷 风扇冷却
质 量[kg] 5.9 6.2 6.6 6.7 6.9 12.7 13.6 15.3 18.7 19.5 23 39 52 55 63



(*1) 标准适用电动机指富士电机公司的4极标准电动机。
(*2) 额定容量显示为200V系列:220V额定/400V系列:440V额定两种。
(*3) 不能输出高于电源电压的电压。
(*4) 载频设定过低时，电动机的温度会大幅上升，有可能启动变频器的保护功能(限制输出电流)。
载频值在1kHz以下运行时，选用的变频器的额定输出电流值可以是实际输出电流值的80%。
(*5) 电源容量是500kVA（变频器容量超过50kVA时，是变频器容量的十倍），在连接到%X=5%的电源时的计算值。
(*6) 电动机本体平均制动转矩的数值。(随电动机的效率变化。)
(*7)

相间不平衡率[%] =( (较大电压[V]-较小电压[V] )/3相平均电压(V))×67(根据IEC61800-3)
相间不平衡率为2~3%时，请使用交流电抗器(ACR)
(*8) 和附带电源再生功能的PWM换流器组合使用时，作为AC风扇的电源输入使用。(平时不使用)
(*9) 当在周围温度超过40摄氏度，而且载频在3kHz以上的环境下连续使用时，实际输出电流值必须小于选用的变频器的( )内额定输出电流值。



  准标准规格 直流电抗器内置式系列 3相400V系列


项 目 规 格
型号(FRN□□□F1H-4C) 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22 30 37 45 55 75
标准适用电动机[kW](*1) 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22 30 37 45 55 75
额定输出
 额定容量[kVA](*2) 1.9 2.8 4,1 6.8 9.5 12 17 22 28 33 44 54 64 77 105
电压[V](*3) 3相, 380～480V(带有AVR功能)
额定电流[A](*4) 2.5 3.7 5.5 9.0 12.5 16.5 23 30 37 44 59 72 85 105 139
额定过载电流 额定输出电流的120%- 1分钟
额定频率[Hz] 50, 60Hz


输入电源
相数、电压、频率
 主电源 3相，380～480V，50/60Hz 3相，380～440V/50Hz
3相，380～480V/60Hz
控制电源辅助输入 单相，380～480V，50/60Hz 单相，380～440V/50Hz
单相，380～480V/60Hz
风扇电源辅助输入(*8) - 单相，380～440V/50Hz
单相，380～480V/60Hz
电压、频率允许波动范围 电压: +10～-15%(相间不平衡率: 2%以内(*7))频率: +5～-5%
额定输入电流[A](*5) 1.6 3.0 4.5 7.5 10.6 14.4 21.1 28.8 35.5 42.2 57.0 68.5 83.2 102 138
所需电源容量[kVA] 1.2 2.2 3.1 5.3 7.4 10 15 20 25 30 40 48 58 71 96
制 动

 制动转矩[%](*6)
20
10～15
直流制动 制动开始频率: 0.0～60.0Hz 制动时间: 0.0～30.0s 制动动作值: 0～60%
电抗器单元组成 直流电抗器 有(100%负荷(额定输出)时,输出功率在86%以上)
零相电抗器 有(用于降低无线电干扰) 没有
滤波器电容器 有(可拆卸) 没有
符合安全标准 UL508C,C22.2No.14, EN50178:1997(申请中)
防护等级(IEC60529) IP20 封闭型，UL开放型 IP20 封闭性 UL型号1(NEMA1)
冷却方式 自冷 风扇冷却
质 量[kg] 5.9 6.2 6.4 6.8 6.8 13.5 13.5 15.0 19.4 20 23 39 41 54 57



(*1) 标准适用电动机指富士电机公司的4极标准电动机。
(*2) 额定容量显示为200V系列:220V额定/400V系列:440V额定两种。
(*3) 不能输出高于电源电压的电压。
(*4) 载频设定过低时，电动机的温度会大幅上升，有可能启动变频器的保护功能(限制输出电流)。
载频值在1kHz以下运行时，选用的变频器的额定输出电流值可以是实际输出电流值的80% 。
(*5) 电源容量是500kVA（变频器容量超过50kVA时，是变频器容量的十倍），在连接到%X=5%的电源时的计算值。
(*6) 电动机本体平均制动转矩的数值。(随电动机的效率变化。)
(*7)

相间不平衡率[%] =( (较大电压[V]-较小电压[V] )/3相平均电压(V))×67(根据IEC61800-3)
相间不平衡率为2~3%时，请使用交流电抗器(ACR)
(*8) 和附带电源再生功能的PWM换流器组合使用时，作为AC风扇的电源输入使用。(平时不使用)
(*9) 当在周围温度超过40摄氏度，而且载频在3kHz以上的环境下连续使用时，实际输出电流值必须小于选用的变频器的( )内额定输出电流值。



  准标准规格 EMC滤波器内置式 3相200V系列


项 目
规 格
型号(FRN□□□F1E-2C) 0.75 1.5 2.2 3.7 5.5 7.5 11 15
标准适用电动机[kW](*1) 0.75 1.5 2.2 3.7 5.5 7.5 11 15
额
定
输
出
 额定容量[kVA](*2) 1.6 2.6 4.0 6.3 9.0 12 17 22
电压[V](*3) 3相, 200～240V(带有AVR功能)
额定电流[A](*4)(*8) 4.2 7.0 10.6 16.7 23.8
(22.5)		 31.8
(29)		 45
(42)		 58
(55)
额定过载电流 额定输出电流的120%- 1分钟
额定频率[Hz] 50, 60Hz
输
入
电
源
 相数、电压、频率 主电源 3相，200～240V，50/60Hz
控制电源辅助输入 单相，200～240V，50/60Hz
电压、频率允许波动范围 电压: +10～-15%(相间不平衡率: 2%以内(*7))频率: +5～-5%
额定输入电流[A](*5) 3.2 6.1 8.9 15.0 21.1 28.8 42.2 57.6
所需电源容量[kVA] 1.2 2.2 3.1 5.3 7.4 10 15 20
制
动
 制动转矩[%](*6)
20
直流制动 制动开始频率: 0.0～60.0Hz 制动时间: 0.0～30.0s 制动动作值: 0～60%
EMC滤波器单元组成 EMC滤波器
 有(符合EMC标准 辐射，抗干扰度: 2nd Env.(EN61800-3:1996+A11:2000))
直流电抗器 有(100%负荷(额定输出)时,输出功率在86%以上)
符合安全标准 UL508C,C22.2No.14, EN50178:1997(申请中)
防护等级(IEC60529) IP00 开放型，UL开放型
冷却方式 自冷 风扇冷却
质 量[kg] 6.0 6.3 6.7 6.8 7.0 13.9 14.6 15.4



(*1) 标准适用电动机指富士电机公司的4极标准电动机。
(*2) 额定容量显示为200V系列:220V额定/400V系列:440V额定两种
(*3) 不能输出高于电源的电压。
(*4) 载频设定过低时，电动机的温度会大幅上升，有可能启动变频器的保护功能（限制输出电流）。
载频值在1kHz以下运行时，选用的变频器的额定输出电流值可以是实际输出电流值的80%。
(*5) 电源容量是500kVA（变频器容量超过50kVA时，是变频器容量的十倍），在连接到%X=5%的电源时的计算值。
(*6) 电动机本体平均制动转矩的数值。(随电动机的效率变化。)
(*7) 相间不平衡率[%] = ( 较大电压[V]-较小电压[V] ) / 3相平均电压(V) ×67(根据IEC61800-3)
相间不平衡率为2～3%时，请使用交流电抗器(ACR)
(*8) 当在周围温度超过40摄氏度，而且载频在3kHz以上的环境下连续使用时，实际输出电流值必须小于选用的变频器的( )内额定输出电流值。



  准标准规格 EMC滤波器内置式 3相400V系列


项 目
规 格
型号(FRN□□□F1E-4C) 0.75 1.5 2.2 3.7 5.5 7.5 11 15
标准适用电动机[kW](*1) 0.75 1.5 2.2 3.7 5.5 7.5 11 15
额
定
输
出
 额定容量[kVA](*2) 1.9 2.8 4.1 6.8 9.5 12 17 22
电压[V](*3) 3相, 380～480V(带有AVR功能)
额定电流[A](*4) 2.5 3.7 5.5 9.0 12.5 16.5 23 30
额定过载电流 额定输出电流的120%- 1分钟
额定频率[Hz] 50, 60Hz
输
入
电
源
相数、电压、频率 		主电源 3相，380～480V，50/60Hz
控制电源辅助输入 单相，380～480V，50/60Hz
电压、频率允许波动范围 电压: +10～-15%(相间不平衡率: 2%以内(*7))频率: +5～-5%
额定输入电流[A](*5) 1.6 3.0 4.5 7.5 10.6 14.4 21.1 28.8
所需电源容量[kVA] 1.2 2.2 3.1 5.3 7.4 10 15 20
制
动
 制动转矩[%](*6)
20
直流制动 制动开始频率: 0.0～60.0Hz 制动时间: 0.0～30.0s 制动动作值: 0～60%
EMC滤波器单元组成 EMC滤波器
 有(符合EMC标准 辐射: Class A (EN55011:1998+A1:1999+A2:2002)，
抗干扰度: 2nd Env.(EN61800-3:1996+A11:2000))
直流电抗器 有(100%负荷(额定输出)时,输出功率在86%以上)
符合安全标准 UL508C,C22.2No.14, EN50178:1997(申请中)
防护等级(IEC60529) IP00 开放型，UL开放型
冷却方式 自冷 风扇冷却
质 量[kg] 6.0 6.3 6.5 6.9 6.9 14.8 14.5 15.2



(*1) 标准适用电动机指富士电机公司的4极标准电动机。
(*2) 额定容量显示为200V系列:220V额定/400V系列:440V额定两种
(*3) 不能输出高于电源的电压。
(*4) 载频设定过低时，电动机的温度会大幅上升，有可能启动变频器的保护功能（限制输出电流）。
载频值在1kHz以下运行时，选用的变频器的额定输出电流值可以是实际输出电流值的80%。
(*5) 电源容量是500kVA（变频器容量超过50kVA时，是变频器容量的十倍），在连接到%X=5%的电源时的计算值。
(*6) 电动机本体平均制动转矩的数值。(随电动机的效率变化。)
(*7) 相间不平衡率[%] = ( 较大电压[V]-较小电压[V] ) / 3相平均电压(V) ×67(根据IEC61800-3)
相间不平衡率为2～3%时，请使用交流电抗器(ACR)
(*8) 当在周围温度超过40摄氏度，而且载频在3kHz以上的环境下连续使用时，实际输出电流值必须小于选用的变频器的( )内额定输出电流值。



  准标准规格 防水型（IP54）内置式 3相200V系列


项 目 规 格
型号(FRN□□□F1L/D-2C) 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22 30 37 45
标准适用电动机[kW](*1) 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22 30 37 45
额
定
输
出
 额定容量[kVA](*2) 1.6 2.6 4.0 6.3 9.0 12 17 22 27 32 43 53 64
电压[V](*3) 3相200V~240V(带有AVR功能)
额定输出电流[A](*4)(*9) 4.2 7.0 10.6 16.7 23.8
(22.5)		 31.8
(29)		 45
(42)		 58
(55)		 73
(68)		 85
(80)		 114
(107)		 140
(130)		 170
(156)
额定过载电流 额定输出电流的120% - 1分钟
额定频率[Hz] 50, 60Hz


输
入
电
源
相数、电压、频率
 主电源 3相，200～240V，50/60Hz 3相，200～220V/50Hz
3相，200～230V/60Hz
控制电源辅助输入 单相，200～240V，50/60Hz 单相，200～220V/50Hz
单相，200～230V/60Hz
风扇电源辅助输入
(*8)		 - 单相，200～
220V/50Hz
单相，200～
230V/60Hz
电压、频率允许波动范围 电压: +10～-15%(相间不平衡率: 2%以内(*7))频率: +5～-5%
额定输入电流[A](*5) 5.3 9.5 13.2 22.2 31.5 42.7 60.7 80.1 97.0 112 151 185 225
所需电源容量[kVA] 1.2 2.2 3.1 5.3 7.4 10 15 20 25 30 40 48 58
制 动

 制动转矩[%](*6)
20
 10～15
直流制动 制动开始频率: 0.0～60.0Hz 制动时间: 0.0～30.0s 制动动作值: 0～60%
符合安全标准 UL508C,C22.2No.14, EN50178:1997(申请中)
防护等级 IP54(IEC60529)/UL TYPE12(UL50)
冷却方式 自冷 风扇冷却
质 量[kg] 11 11 12 12 12 18 18 19 27 27 29 47 63



(*1) 标准适用电动机指富士电机公司的4极标准电动机。
(*2) 额定容量显示为200V系列:220V额定/400V系列:440V额定两种。
(*3) 不能输出高于电源电压的电压。
(*4) 载频设定过低时，电动机的温度会大幅上升，有可能启动变频器的保护功能(限制输出电流)。 载频值在1kHz以下运行时，选用的变频器的额定输出电流值可以是实际输出电流值的80%。
(*5) 电源容量是500kVA（变频器容量超过50kVA时，是变频器容量的十倍），在连接到%X=5%的电源时的计算值。
(*6) 电动机本体平均制动转矩的数值。(随电动机的效率变化。)
(*7) 相间不平衡率[%] =( (较大电压[V]-较小电压[V])3相平均电压(V) )×67(根据IEC61800-3)
相间不平衡率为2~3%时，请使用交流电抗器(ACR)
(*8) 和附带电源再生功能的PWM换流器组合使用时，作为AC风扇的电源输入使用。（平时不使用）
(*9) 当在周围温度超过30摄氏度，而且载频在3kHz以上的环境下连续使用时，实际输出电流值必须小于选用的变频器的（）内额定输出电流值。



  准标准规格 防水型（IP54）内置式 3相400V系列


项 目 规 格
型号(FRN□□□F1L-4C) 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22 30 37 45 55 75 90
标准适用电动机[kW](*1) 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22 30 37 45 55 75 90
额
定
输
出
 额定容量[kVA](*2) 1.9 2.8 4.1 6.8 9.5 12 17 22 28 33 44 54 64 77 105 128
电压[V](*3) 3相380V～480V(带有AVR功能)
额定电流[A](*4) 2.5 3.7 5.5 9.0 12.5 16.5 23 30 37 44 59 72 85 105 139 168
额定过载电流 额定输出电流的120% - 1分钟
额定频率[Hz] 50, 60Hz


输
入
电
源
相数、电压、频率
 主电源 3相，380～480V，50/60Hz 3相，380～440V/50Hz
3相，380～480V/60Hz
控制电源辅助输入 单相，380～480V，50/60Hz 单相，380～440V/50Hz
单相，380～480V/60Hz
风扇电源辅助输入(*8) - 单相，380～440V/50Hz
单相，380～480V/60Hz
电压、频率允许波动范围 电压: +10～-15%(相间不平衡率: 2%以内(*7))频率: +5～-5%
额定输入电流
[A](*5)		 DCR内置 - - - - - - - - - - - - - - 138 164
无DCR 3.1 5.9 8.2 13.0 17.3 23.2 33.0 43.8 52.3 60.6 77.9 94.3 114 140 - -
所需电源容量[kVA] 1.2 2.2 3.1 5.3 7.4 10 15 20 25 30 40 48 58 71 96 114
制 动

 制动转矩[%](*6)
20
 10～15
直流制动 制动开始频率: 0.0～60.0Hz 制动时间: 0.0～30.0s 制动动作值: 0～60%
符合安全标准 UL508C,C22.2No.14, EN50178:1997(申请中)
防护等级 IP54(ICE60529)/UL TYPE12(UL50)
冷却方式 自冷 风扇冷却
质 量[kg] 11 11 12 12 12 18 18 19 27 27 29 47 47 63 75 87



(*1) 标准适用电动机指富士电机公司的4极标准电动机。
(*2) 额定容量显示为200V系列:220V额定/400V系列:440V额定两种。
(*3) 不能输出高于电源电压的电压。
(*4) 载频设定过低时，电动机的温度会大幅上升，有可能启动变频器的保护功能(限制输出电流)。 载频值在1kHz以下运行时，选用的变频器的额定输出电流值可以是实际输出电流值的80%。
(*5) 电源容量是500kVA（变频器容量超过50kVA时，是变频器容量的十倍），在连接到%X=5%的电源时的计算值。
(*6) 电动机本体平均制动转矩的数值。(随电动机的效率变化。)
(*7) 相间不平衡率[%] =( (较大电压[V]-较小电压[V])3相平均电压(V) )×67(根据IEC61800-3)
相间不平衡率为2~3%时，请使用交流电抗器(ACR)
(*8) 和附带电源再生功能的PWM换流器组合使用时，作为AC风扇的电源输入使用。（平时不使用）
(*9) 当在周围温度超过30摄氏度，而且载频在3kHz以上的环境下连续使用时，实际输出电流值必须小于选用的变频器的（）内额定输出电流值。



  通用规范


项 目 详 细 技 术 规 范 备 注 相关功能代码
输
出
频
率
 调整
 较高输出频率 25~120Hz可调设定   F03
基本(基准)频率 25~120Hz可调设定   F04
起动频率 0.1~60.0Hz可调设定   F23
载波频率 · 0.75~15kHz可调设定 (200V/400V: 0.75~22kW)
· 0.75~10kHz可调设定(200V/400V: 30~75kW)
· 0.75~6Hz可调设定(200V/400V: 90~500kW)
· 0.75~4kHz可调设定(200V/400V: 37~90kW，IP54系列)		 为了保护变频器，有时根据环境温度、输出电流的情况，载波频率会自动下降。也可以通过功能代码H98取消保护动作。 F26
F27
H98
精 度 ·模拟设定: 较高输出频率的±0.2%以下(25±10℃)
·操作面板设定: 较高输出频率的±0.01%以下(-10~+50℃)

设定分解能辨率
·模拟设定 : 较高输出频率的1/1000(0.06Hz/60Hz时，0.12Hz/120Hz时)
·操作面板设定 : 0.01Hz(99.99Hz以下)，0.1Hz(100.0Hz以上)
·链接运转 : 可以从以下2种中选择。
· 较高频率的1/20000(0.003Hz/60Hz时，0.006Hz/120Hz时)
· 0.01Hz(固定)
利用键设定时。
控 制
 控制方式 V/f控制
电压/频率特性


(折线V/f设定)
 可以设定基本(基准)频率时和较高输出频率时的输出电压(通用）。AVR控制可以选择ON/OFF。 3相200V: 80~240[V]
3相400V: 160~500[V]		 F03~F05
1点(可以设定任意的电压、频率) 3相200V: 0~240V/0~120Hz
3相400V: 0~500V/0~120Hz		 H50,
H51
转矩提升

(负载选择)
 可以通过功能代码“F09”设定转矩提升的值。 利用F37选择0，1，3，4时设定。 F09, F37
利用功能代码“F37”选择适用的负载种类。
0: 二次方递减转矩负载
1: 二次方递减转矩负载(高起动转矩用)
2: 自动转矩提升
3: 自动节能运转(加减速时二次方递减转矩负载)
4: 自动节能运转(加减速时二次方递减转矩负载(高起动转矩用)
5: 自动节能运转(加减速时自动转矩提升)		   F09, F37
起动转矩 50%以上
运转、停止 按键操作
 按键运转(正转、反转)、停止
 远程操作面板(选件) F02
按键运转、停止 多功能操作面板(选件) F02
外部信号: 正转(反转)运行、停止指令(可以3-线运转)，第2运转指令，(数字输入、7点)自由旋转指令，外部报警，异常复位等。   E01~E05
E98, E99
链接运转: 通过RS485通信及现场总线通信(选件)操作运行   H30, y98
运转指令切换: 远程/面板切换，链接切换，第2运行指令切换
频率设定
按键操作: 可以通过 Abv_E键进行设定。
  F01, C30
外部电位器: 可利用可变电阻器(1~5KΩ 1/2W)进行设定。 连接到模拟输入端子13，12，11上。可变电阻器为外部选件。
模拟输入 可以通过外部输入的电压、电流进行设定。
·DC0~+10V(DC0~+5V)/0~100%(端子12，V2)
·DC4~20mA 0~100%(端子C1)		 DC0~+5V根据模拟输入增益设定变化(200%)。DC+1~+5V也可以通过偏置·模拟输入增益进行调整。 F18, C50,
C32~C34,
C37~C39,
C42~C44
多步频率选择 : 较多可选择8级（0~7级）。
  C05~C11
UP/DOWN运转 : 数字输入信号接通时，提高或降低频率。
  F01, C30
链接运转 : 可以通过RS485通信及现场总线通信(选件)进行设定。
  H30, y98
频率设定切换 : 可以利用外部信号(数字式输入)切换2种频率设定。还可以切换远程/面板 (操作面板运转)及通过通信方式进行到频率设定的切换。
  F01, C30
频率辅助设定 : 可以将端子12输入，端子C1输入，端子V2输入作为频率辅助设定加到主设定上。
  E61~E63
反向动作 : 可利用数字输入信号及功能代码设置，实现正、反向动作的设定和切换。
· DC+10V~0V/0~100%(端子12，V2)
· DC20~4mA/0~100%(端子C1)
  C53




项 目 详 细 技 术 规 范 备 注 相 关
功能代码
控 制
 加速、减速时间 0.00~3600s
·可以从直线加减速、S形加减速(加强、减弱）、曲线加减速(恒定输出较大加减速）中选择。
· 可以关闭运行指令，自由旋转减速停止。

   F07, F08
H07
H11

频率限制

(上限、下限频率)

可设定上限频率、下限频率。(设定范围: 0~120Hz） 频率在下限频率以下时、可设定以下限频率继续运行或停止输出。 F15, F16
H63
偏置 可以在0~±100%的范围内设定频率和PID指令的偏置。   F18, C50~C52
增益 可以在0~200%的范围内设定模拟输入的增益。 可分别设定电压信号(端子12，V2)和电流信号(端子C1)。 C32, C34, C37
C39, C42, C44
跳越频率
 可以设定动作点(3点)及其3点共同的跳越幅值(0~30Hz)。
   C01~C04
瞬间停电再起动 · 电源恢复时不停止电动机运转，重新起动变频器。
· 如果选择“继续运转模式”，可以一点点减低输入频率的同时，进行等待电源恢复的控制。
· 电源恢复时，可以选择从瞬间停电之前的频率起动，或从已设定的频率开始起动。		   F14

H13~H16, H92, H93
电流限制 将电流控制在事先设定的限制值以下运行。   F43, F44
商用切换 · 可以通过数字输入信号(SW50，SW60)进行商用切换(从商用频率开始起动)。
· 内置商用切换时序，通过数字输入信号(ISW50，ISW60)控制时序，输出控制外部电磁接触器(MC)的信号(SW88，SW52-1，SW52-2)。可以从包括通过变频器报警自动切换到商用一侧的指令序列在内的2种指令序列中选择内置指令序列。		   J22
PID控制 可以控制程序用PID调节器。
■程序指令
· 按 Abv_E键操作 :0~100%
· 模拟输入(端子12，V2) :DC0~+10V/0~100%
· 模拟输入(端子C1) :DC4~20mA/0~100%
· UP/DOWN(数字输入)
:0~100%
· 通信(RS485,总线选件) :0~20,000/0~100%
  E61~E63
J01~J06
J10~J19
■反馈值
·模拟输入(端子12，V2)
 : DC0~+10V/0~100%
·模拟输入(端子C1) : DC4~20mA/0~100%
■附加功能
·报警输出(绝对值报警、偏差报警)  ·正动作/反动作切换
·低水量停止功能 ·防止反重置终结功能
·PID输出限制 ·积分复位/保持功能
引入 按事先设定的引入频率起动，检测电动机的旋转速度，不停止正在自由旋转中的电动机直接引入变频控制。   H09,H13,
H17
再生回避控制 减速时直流中间电压超过限位电压时，将自动延长减速时间，避免跳闸。   H69,F08
减速特性 减速时，增加电动机的损耗，减少变频器中再生的负荷能量，防止 跳闸。   H71

自动节能运转		 一定速度运转时，对输出电压进行控制，使电动机损耗和变频器损耗的总和变为较小。   F37,F09
过载回避控制 当因使用环境温度，使用频率，电动机负载等原因造成变频器过载时，在过载保护功能启动前自动减低输出频率回避过载跳闸。   H70
自动整定 自动整定电动机的参数。   P04
冷却风扇ON-OFF控制 检测变频器的内部温度，温度较低时，停止冷却风扇运作。 可以作为晶体管信号向外部输出。 H06




项 目 详 细 技 术 规 范 备 注 相 关
功能代码
显 示
 运行、停止中 ·速度监视、输出电流(A)，输出电压(V)，转矩计算值，功率消耗(kW)，PID指令值，PID反馈值， PID输出，负载率，电动机输出
◆ 速度监视器可从以下项目选择而显示。
输出频率(Hz)，电动机旋转速度(r/min)，负载旋转速度(r/min)、%显示		   E43

E48
寿命预报 可以显示主电路电容器、印刷电路板电容器、冷却风扇的寿命预报。 可以作为晶体管信号向外部输出。
累计运转时间 可以显示电动机的累计运转时间、变频器的累计运转时间和累计电量。
跳闸时 用“代码”表示跳闸的原因。
(过电流: 加速中)   (过电流: 减速中)
(过电流: 恒速运行中) (接地)
(输入缺相） (欠压)
(输出缺相) (过压: 加速中)
(过压: 减速中) (过压: 恒速运转中)
(冷却风扇过热) (外部报警)
(变频器内过热) (电动机保护(PTC热敏电阻))
(电动机过载) (变频器过载)
(保险丝熔断) (充电电路异常)
(存储器出错) (操作面板通信出错)
(CPU出错) (选件通信出错)
(选件出错) (运转动作出错)
(整定出错) (RS485通信出错)
(欠压时数据保存出错) (RS485通信出错(选件))
i(电源LSI出错)

运转中、跳闸时 较多可保存并显示过去4次跳闸记录和详细内容。   E52
保 护
 过电流保护 过载导致过电流时，停止变频器输出。
短路保护 输出电路短路导致过电流时，停止变频器输出。
接地保护 输出电路接地导致过电流时，停止变频器输出。
过压保护 检测出直流中间电路电压过大，停止变频器输出。 3相200V/DC400V
3相400V/DC800V
电涌保护 针对侵入主电路电源线和接地之间的电涌电压，保护变频器。
欠压保护 检测出直流中间电路电压降低，停止变频器输出。 3相200V/DC200V
3相400V/DC400V		 F14
输入缺相保护 针对输入侧缺相，保护或停止变频器输出。 可通过功能代码H98，取消保护动作。 H98
输出缺相保护 检测出起动时或运转过程中的输出配线缺相，停止变频器输出。 可通过功能代码H98，取消保护动作。 H98
过热保护 针对冷却风扇的故障和过载，检测变频器的散热片或变频器装置内部的温度，停止变频器输出。   H43
过载保护 根据变频器散热片的温度和输出电流所计算出的开关元件的温度，停止变频器输出。

电动机保护

 电子热继电器 通过电子热继电器功能的设定，停止变频器输出，保护电动机。 可以在0.5~75.0分钟范围内调整热时间常数。 F10~F12, P99
PTC热敏电阻 通过PTC热敏电阻停止变频器输出，保护电动机。   H26, H27
过载预报 通过电子热继电器停止变频器输出之前，可以在事先设定的水平上输出预报信号。   F10, F12, E34,
E35, P99
防止失速 在加速、恒速运转过程中，一旦输出电流超出限制值，则降低输出频率，避免过电流跳闸。   H12
瞬间停电保护 · 如果发生15msec以上瞬间停电，保护动作(停止变频器)将工作。
· 如果选择瞬间停电再起动，则对设定时间以内的电压复位进行再起动。		   H13~H16
F14
再启动 由于跳闸导致停机时，可在自动复位后重新起动。 可以设定重试的次数和复位之前的等待时间。 H04, H05
指令丢失检测 检测频率指令是否丢失(断线等)，输出报警，按设定频率(按相对于检测前的频率的比例值设定)继续运行。   E65
环 境
 使用场所 室内，无腐蚀性、可燃性气体，无灰尘、油雾、水滴的场合。(污染度2(IEC60664-1))
无阳光直射的地方。
环境温度 -10~+50℃ 横向紧密安装时为-10~+40℃。
环境湿度 5~95%RH(无结露)
海拔高度
海拔高度[m] 输出性能下降
1,000以下 无
1,001~2,000
 有
2,001~3,000 有※
※如果超出2,000[m]，作为低电压指令适合条件，请将接口电路和主电源进行绝缘隔离处理。
振动
75kW以下
3mm(振幅)：2~9Hz以下(不含9Hz)，
9.8m/s2：9~20Hz以下(不含20Hz)，
2m/s2：20~55Hz以下(不含55Hz)，
1m/s2：55~200Hz以下(不含200Hz)		 90kW以上
3mm(振幅)：2~9Hz以下(不含9Hz)，
2m/s2：9~55Hz以下(不含55Hz)，
1m/s2：55~200Hz以下(不含200Hz)

IP54系列
3mm(振幅):2~9Hz以下(不含9Hz)，
2m/s2 :9~55Hz以下(不含55Hz)，
1m/s2 :55~200Hz以下(不含200Hz)

保存
 环境温度 -25~+65℃
环境湿度 5~95%RH(无结露)




  外型尺寸图

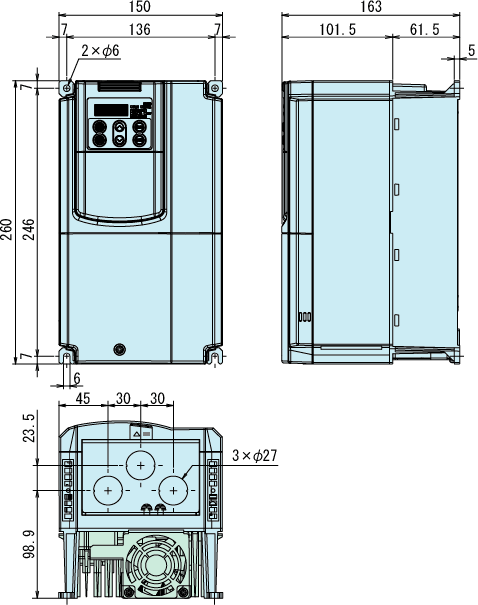

  变频器主体 标准型（5.5kw以下）




电源电压 变频器型号
3相200V FRN0.75F1S-2C
FRN1.5F1S-2C
FRN2.2F1S-2C
FRN3.7F1S-2C
FRN5.5F1S-2C
3相400V FRN3.7F1S-4C
FRN5.5F1S-4C


  注)远程操作面板为选件

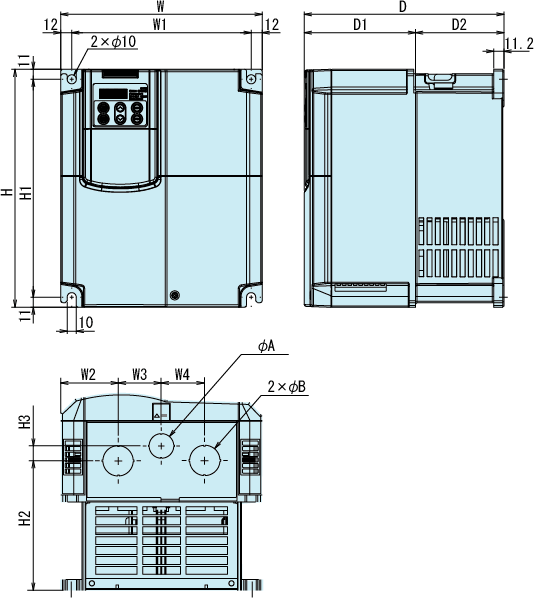

  变频器主体 标准型（7.5∼30kw）




电源电压 变频器型号 尺寸(mm)
W W1 W2 W3 W4 H H1 H2 H3 D D1 D2 ØA ØB
3相200V
 FRN7.5F1S-2C
 220 196 63.5 46.5 46.5 260 238 141.7 16 215 118.5 96.5 27 34
FRN11F1S-2C
FRN15F1S-2C
 136.7 21 34 42
FRN18.5F1S-2C
 250 226 67 58 58 400 378 166.2 2 85 130
FRN22F1S-2C
FRN30F1S-2C
 - - - - - - -
3相400V FRN7.5F1S-4C
 220 196 63.5 46.5 46.5 260 238 141.7 16 215 118.5 96.5 27 34
FRN11F1S-4C
FRN15F1S-4C
 136.7 21 34 42
FRN18.5F1S-4C
 250 226 67 58 58 400 378 166.2 2 85 130
FRN22F1S-4C
FRN30F1S-4C - - - - - - -


  注)远程操作面板为选件

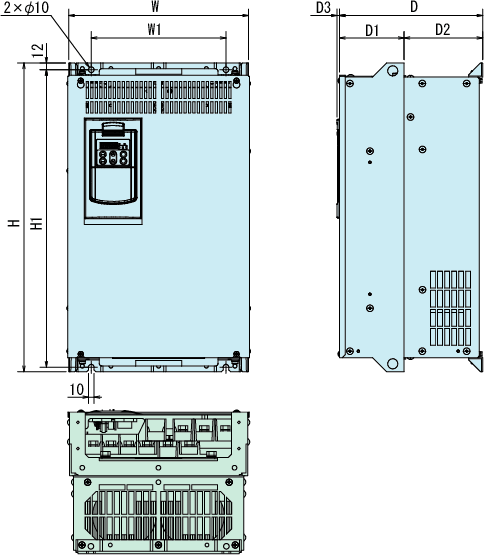

  变频器主体 标准型（37∼560kw）




电源电压 变频器型号 尺寸(mm)
W W1 H H1 D D1 D2 D3 M N
3相200V
 FRN37F1S-2C
 320 240 550 530 255 115 140 4.5 2×Ø10 10
FRN45F1S-2C
 355 275 615 595 270 155
FRN55F1S-2C
FRN75F1S-2C
 740 720
FRN90F1S-2C
 530 430 750 380 240 140 6 2×Ø15 15
FRN110F1S-2C
 680 580 880 850 395 255 3×Ø15
3相400V FRN37F1S-4C
 320 240 550 530 255 115 140 4.5 2×Ø10 10
FRN45F1S-4C
FRN55F1S-4C
 355 275 270 155
FRN75F1S-4C
 615 595
FRN90F1S-4C
 740 720 300 145 155 6 2×Ø10 10
FRN110F1S-4C
FRN132F1S-4C
 530 430 740 710 315 135 180
FRN160F1S-4C
 360 180 180
FRN200F1S-4C
 1000 970
FRN220F1S-4C
FRN280F1S-4C
 680 580 380 200 3×Ø15 15
FRN315F1S-4C
FRN355F1S-4C
 140 1370 440 260
FRN400F1S-4C
FRN450F1S-4C
 880 780 4×Ø15
FRN500F1S-4C
FRN560F1S-4C


  注)远程操作面板为选件


  变频器主体 直流电抗器内置型（5.5kw以下）




电源电压 变频器型号
3相200V FRN0.75F1H-2C
FRN1.5F1H-2C
FRN2.2F1H-2C
FRN3.7F1H-2C
FRN5.5F1H-2C
3相400V FRN0.75F1H-4C
FRN1.5F1H-4C
FRN2.2F1H-4C
FRN3.7F1H-4C
FRN5.5F1H-4C


  注)远程操作面板为选件

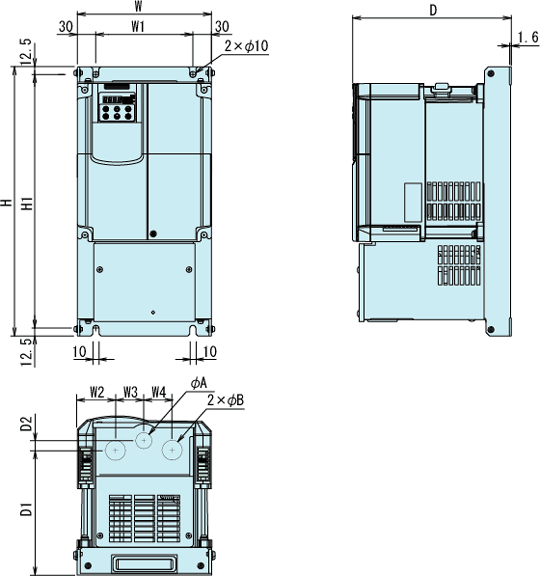

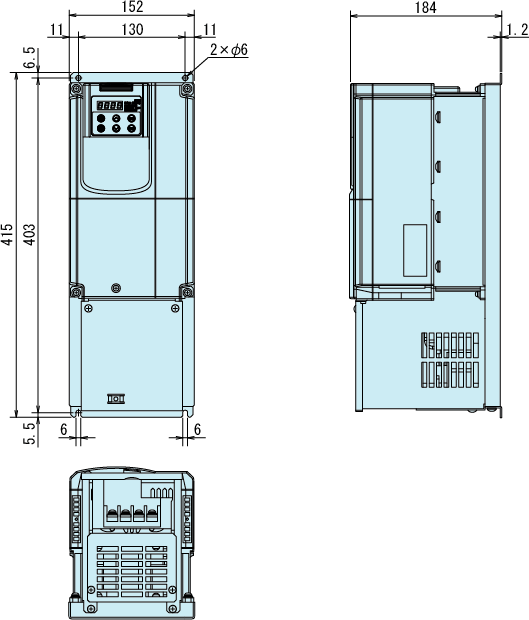

  变频器主体 直流电抗器内置型（7.5∼30kw）




电源电压 变频器型号 尺寸(mm)
W W1 W2 W3 W4 H H1 D D1 D2 ØA ØB
3相200V
 FRN7.5F1H-2C
 220 160 63.5 46.5 46.5 440 415 260 205.5 16 27 34
FRN11F1H-2C
FRN15F1H-2C
 200.5 21 34 42
FRN18.5F1H-2C
 250 190 66 59 59 600 575 202 7
FRN22F1H-2C
FRN30F1H-2C
 48
3相400V FRN7.5F1H-4C
 220 160 63.5 46.5 46.5 440 415 260 205.5 16 27 34
FRN11F1H-4C
FRN15F1H-4C
 200.5 21 34 42
FRN18.5F1H-4C
 250 190 66 59 59 600 575 202 7
FRN22F1H-4C
FRN30F1H-4C 48


  注)远程操作面板为选件

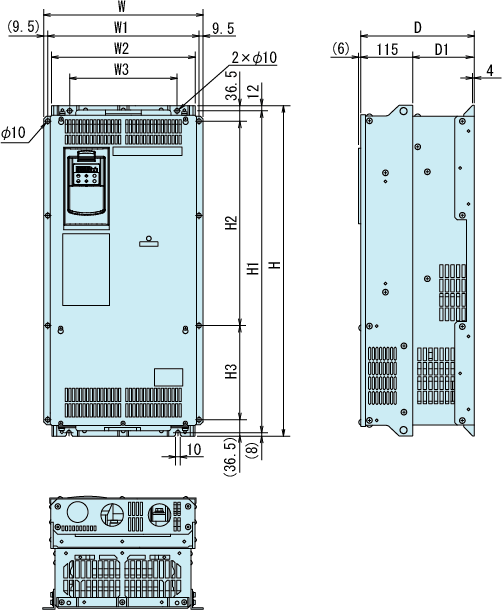

  变频器主体 直流电抗器内置型（37∼75kw）




电源电压 变频器型号 尺寸(mm)
W W1 W2 W3 H H1 H2 H3 D D1
3相200V
 FRN37F1H-2C
 355 336 320 240 770 750 477 220 255 140
FRN45F1H-2C
 390 371 355 275 850 830 542 235 270 155
FRN55F1H-2C
FRN75F1H-2C
 1000 980 667 260
3相400V
 FRN37F1H-4C
 355 336 320 240 770 750 477 220 255 140
FRN45F1H-4C
FRN55F1H-4C
 390 371 355 275 270 155
FRN75F1H-4C 850 830 542 235


  注)远程操作面板为选件


  变频器主体 EMC滤波器内置型（5.5kw以下）




电源电压 变频器型号
3相200V FRN0.75F1E-2C
FRN1.5F1E-2C
FRN2.2F1E-2C
FRN3.7F1E-2C
FRN5.5F1E-2C
3相400V FRN0.75F1E-4C
FRN1.5F1E-4C
FRN2.2F1E-4C
FRN3.7F1E-4C
FRN5.5F1E-4C


  注)远程操作面板为选件

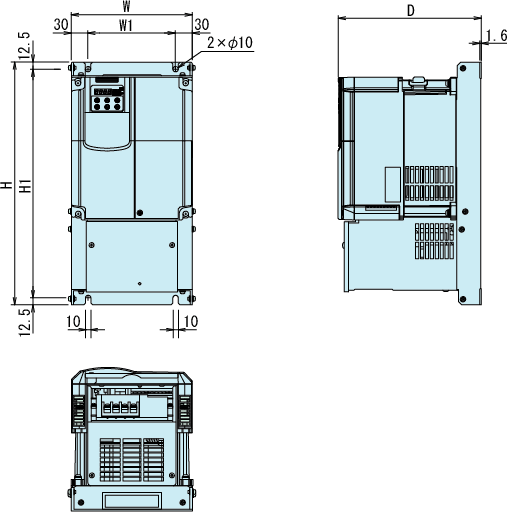

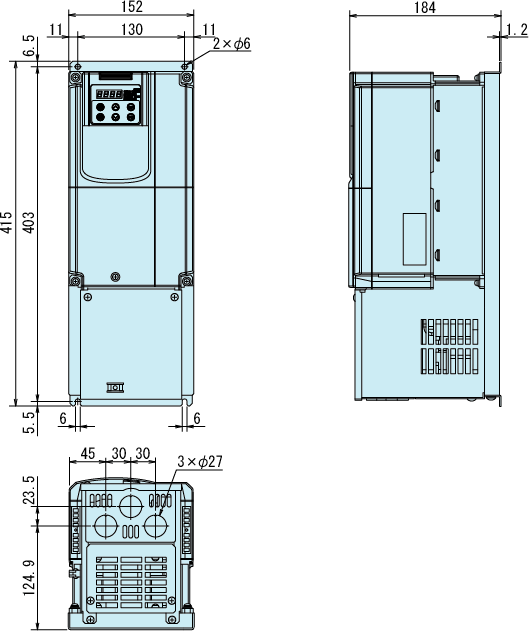

  变频器主体 EMC滤波器内置型（7.5∼15kw）




电源电压 变频器型号 尺寸(mm)
W W1 H H1 D
3相200V
 FRN7.5F1E-2C
 220 160 440 415 260
FRN11F1E-2C
FRN15F1E-2C
3相400V FRN7.5F1E-4C
 220 160 440 415 260
FRN11F1E-4C
FRN15F1E-4C


  注)远程操作面板为选件


  变频器主体 防水型（IP54）（5.5kw以下）




电源电压 变频器型号
3相200V FRN0.75F1L-2C
FRN1.5F1L-2C
FRN2.2F1L-2C
FRN3.7F1L-2C
FRN5.5F1L-2C
3相400V FRN0.75F1L-4C
FRN1.5F1L-4C
FRN2.2F1L-4C
FRN3.7F1L-4C
FRN5.5F1L-4C


  注)远程操作面板为选件

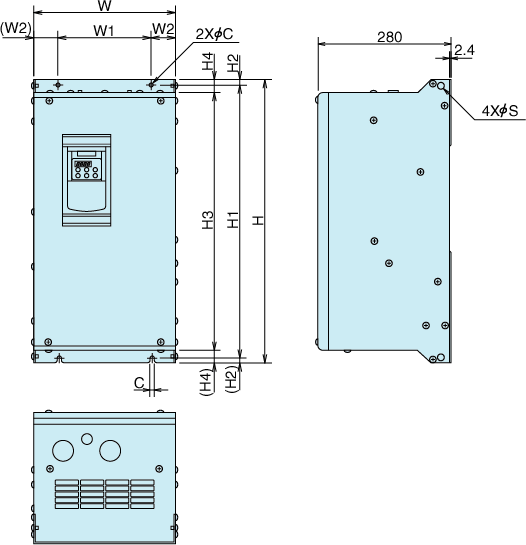

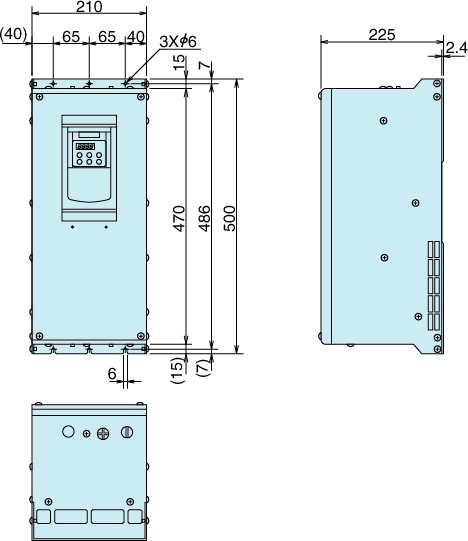

  变频器主体 防水型（IP54）（7.5∼90kw）




电源电压 变频器型号 尺寸(mm)
W W1 W2 H H1 H2 H3 H4 D C S
3相200V FRN7.5F1L-2C 300 200 50 600 580 10 550 25 280 10 15
FRN11F1L-2C
FRN15F1L-2C
FRN18.5F1D-2C 350 290 30 800 780 750 320
FRN22F1D-2C
FRN30F1D-2C
FRN37F1D-2C 400 360 20 1100 1073 15 1030 35 15 18
FRN45F1D-2C 450 400 25 1280 1250 1210 360
3相400V FRN7.5F1L-4C 300 200 50 600 580 10 550 25 280 10 15
FRN11F1L-4C
FRN15F1L-4C
FRN18.5F1L-4C 350 290 30 800 780 750 320
FRN22F1L-4C
FRN30F1L-4C
FRN37F1L-4C 400 360 20 1100 1073 15 1030 35 15 18
FRN45F1L-4C
FRN55F1L-4C 450 400 25 1170 1140 1100 350
FRN75F1L-4C
FRN90F1L-4C 450 1280 1250 1210 360


  注)远程操作面板为选件

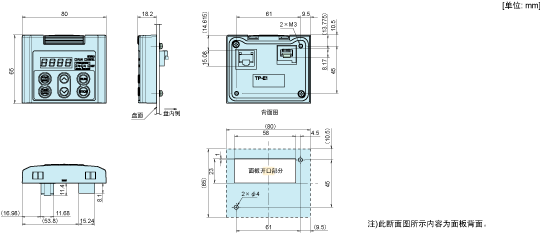

  远程操作面板




  多功能操作面板





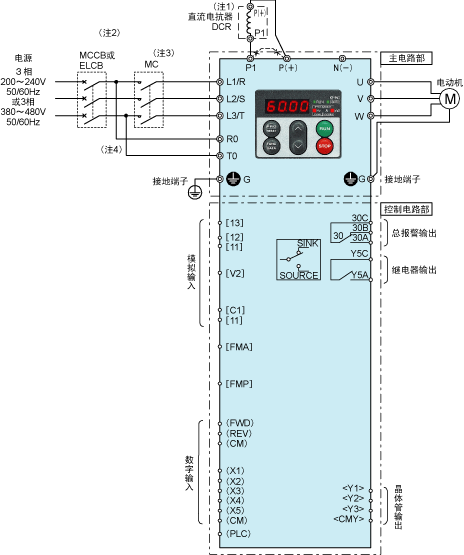

  接线图


  操作面板运转



  ■使用外部信号运转、停止及频率设定
[配线顺序]
(1)进行主电路部的配线。
[操作方法]
(1)运转、停止:通过操作面板的按键操作(键),运转或停止。
(2)频率设定:使用键设定频率。


注1) 连接直流电抗器(DCR)(选件)时，请拆下端子P1-P(+)之间的短路片后连接。75kW以上的变频器中，DCR为标准附属件，请务必连接。
注2) 为了保护配线，请在每个变频器的输入侧(初级)安装推荐的断路器(MCCB)或漏电断路器(ELCB)(带过电流保护功能)。请不要使用推荐容量以上的断路器。
注3) 使用于从电源上切离变频器时，根据需要除了安装MCCB或ELCB以外，请再安装我们推荐的电磁接触器(MC)。当MC和螺线管的线圈安装在变频器附近时，请务必使用浪涌吸收器，并注意连接时要并联。
注4) 如果希望变频器的主电路电源处于开放状态时只有控制电路运行，且变频器处于待机状况的话，请连接此处。只需完成主电路部分的排线，无需连接主端子就能让变频器运行。

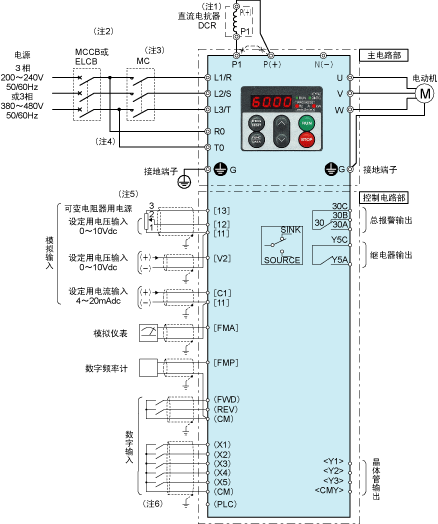

  外部信号运转



  ■使用外部信号进行运转、停止及频率设定
[配线顺序]


(1) 进行主电路部以及控制电路部的配线。
(2) 将功能代码设定为(外部信号)。然后，将功能代码 设定在 (电压输入(端子12)(DC0~+10V))，(电流输入(端子C1)(DC+4~20mA))等。


  [操作方法]


(1) 运转、停止:端子FWD-CM间短路时运转，断开时停止。
(2) 频率设定:电压输入(DC0~+10V)，电流输入(DC+4~20mA)等



注1) 连接直流电抗器(DCR)(选件)时，请拆下端子P1-P(+)之间的短路片后连接。75kW以上的变频器中，DCR为标准附属件，请务必连接。
注2) 为了保护配线，请在每个变频器的输入侧(初级)安装推荐的 断路器(MCCB)或漏电断路器(ELCB)(带过电流保护功能)。请不要使用推荐容量以上的断路器。
注3) 使用于从电源上切离变频器时，根据需要除了安装MCCB或ELCB以外，请再安装我们推荐的电磁接触器(MC)。当MC和螺线管的线圈安装在变频器附近时，请务必使用浪涌吸收器，并注意连接时要并联。
注4) 如果希望变频器的主电路电源处于开放状态时只有控制电路运行，且变频器处于待机状况的话，请连接此处。只需完成主电路部分的排线，无需连接主端子就能让变频器运行。
注5) 可在端子12-11间输入电压信号(DC0~+10V, 0~+5V, +1~+5V)，也可在端子13，12，11之间连接频率设定器(外部电位器)，设定预设频率。
注6) 控制信号线请使用双绞线或屏蔽线，请将屏蔽层接地。为防止噪音引起的误动作，请尽量远离主电路配线，绝对不要将两者放入同一排线管中。(建议间隔距离在10(cm)以上)。两者交叉配线时，务必呈直角交叉。

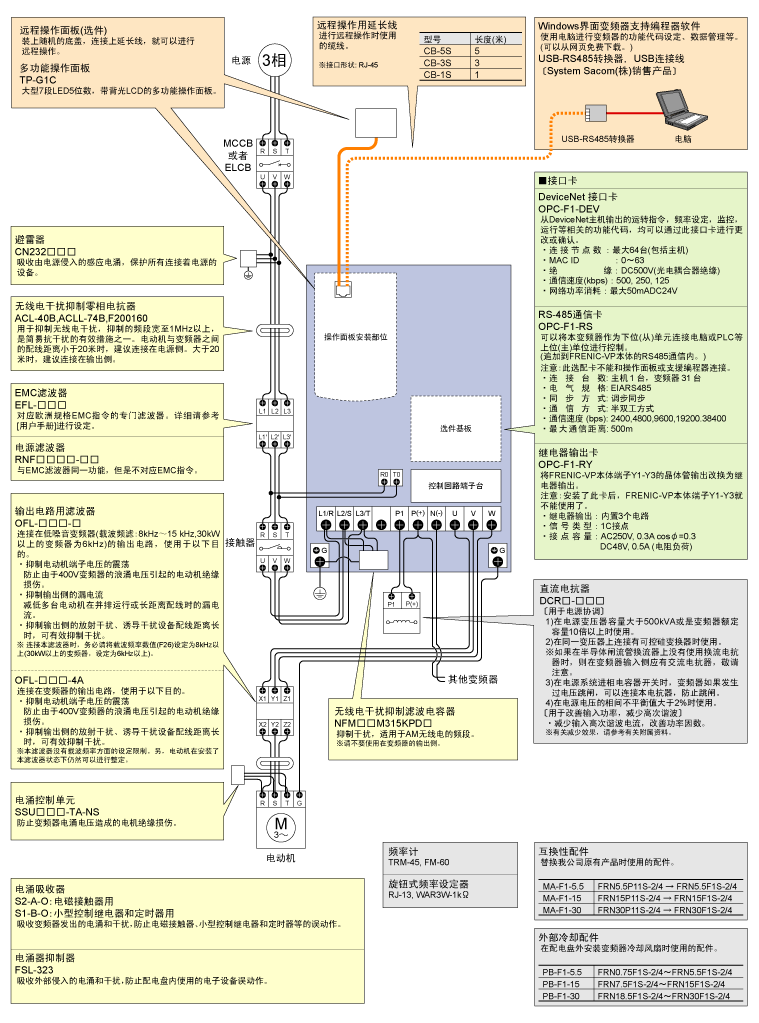

  周边机器接线图




  选件

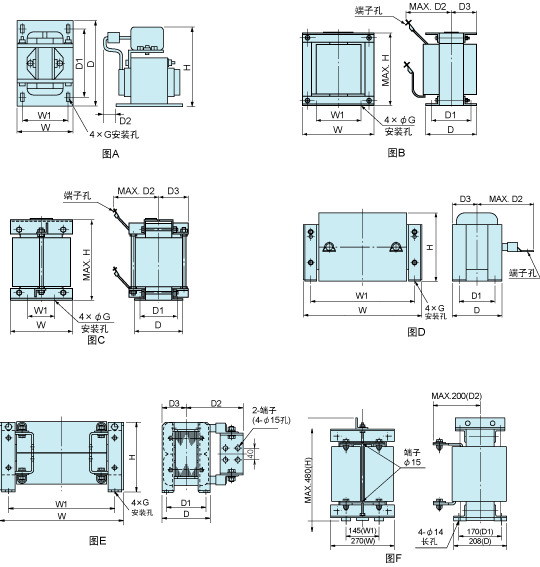

  直流电抗器（DC电抗器）




电源
电压		 标准适用电动机(kW) 变频器型号 电抗器型号 图号 尺寸(mm)
质量(kg)
W W1 D D1 D2 D3 H 安装孔 端子孔
3相200V 0.75 FRN0.75F1S-2□ DCR2-0.75 A 66 56 90 72 20 - 94 5.2×8 M4 1.4
1.5 FRN1.5F1S-2□ DCR2-1.5 A 66 56 90 72 20 - 94 5.2×8 M4 1.6
2.2 FRN2.2F1S-2□ DCR2-2.2 A 86 71 100 80 10 - 110 6×11 M4 1.8
3.7 FRN3.7F1S-2□ DCR2-3.7 A 86 71 100 80 20 - 110 6×11 M4 2.6
5.5 FRN5.5F1S-2□ DCR2-5.5 A 111 95 100 80 20 - 130 7×11 M5 3.6
7.5 FRN7.5F1S-2□ DCR2-7.5 A 111 95 100 80 23 - 130 7×11 M5 3.8
11 FRN11F1S-2□ DCR2-11 A 111 95 100 80 24 - 137 7×11 M6 4.3
15 FRN15F1S-2□ DCR2-15 A 146 124 120 96 15 - 171 7×11 M6 5.9
18.5 FRN18.5F1S-2□ DCR2-18.5 A 146 124 120 96 25 - 180 7×11 M8 7.4
22 FRN22F1S-2□ DCR2-22A A 146 124 120 96 25 - 180 7×11 M8 7.5
30 FRN30F1S-2□ DCR2-30B B 152±3 90±1 156±3 116±2 115 78±5 130 8 M8 12
37 FRN37F1S-2□ DCR2-37B B 171±3 110±1 151±3 110±2 115 75±5 150 8 M8 14
45 FRN45F1S-2□ DCR2-45B B 171±3 110±1 166±3 125±2 120 86±5 150 8 M10 16
55 FRN55F1S-2□ DCR2-55B C 190±3 160±1 131±3 90±2 100 65±5 210 8 M12 16
75 FRN75F1S-2□ DCR2-75C D 255±10 225 106±2 86±1 145 53±1 145 6 M12 11.4
90 FRN90F1S-2□ DCR2-90C D 255±10 225 116±2 96 155 58±1 145 M6 M12 14
110 FRN110F1S-2□ DCR2-110C D 300±10 265 116±4 90 185 58±2 160 M8 M12 17
3相 400V 0.75 FRN0.75F1S-4□ DCR4-0.75 A 66 56 90 72 20 - 94 5.2×8 M4 1.4
1.5 FRN1.5F1S-4□ DCR4-1.5 A 66 56 90 72 20 - 94 5.2×8 M4 1.6
2.2 FRN2.2F1S-4□ DCR4-2.2 A 86 71 100 80 15 - 110 6×9 M4 2
3.7 FRN3.7F1S-4□ DCR4-3.7 A 86 71 100 80 20 - 110 6×9 M4 2.6
5.5 FRN5.5F1S-4□ DCR4-5.5 A 86 71 100 80 20 - 110 6×9 M4 2.6
7.5 FRN7.5F1S-4□ DCR4-7.5 A 111 95 100 80 24 - 130 7×11 M5 4.2
11 FRN11F1S-4□ DCR4-11 A 111 95 100 80 24 - 130 7×11 M5 4.3
15 FRN15F1S-4□ DCR4-15 A 146 124 120 96 15 - 171 7×11 M5 5.9
18.5 FRN18.5F1S-4□ DCR4-18.5 A 146 124 120 96 25 - 171 7×11 M6 7.2
22 FRN22F1S-4□ DCR4-22A A 146 124 120 96 25 - 171 7×11 M6 7.2
30 FRN30F1S-4□ DCR4-30B B 152±3 90±1 157±3 115±2 100 78±5 130 8 M8 13
37 FRN37F1S-4□ DCR4-37B B 171±3 110±1 150±3 110±2 100 75±5 150 8 M8 15
45 FRN45F1S-4□ DCR4-45B B 171±3 110±1 165±3 125±2 110 82±5 150 8 M8 18
55 FRN55F1S-4□ DCR4-55B B 171±3 110±1 170±3 130±2 110 85±5 150 8 M8 20
75 FRN75F1S-4□ DCR4-75B C 190 160 115 151 100 75 10 240 M10 20
90 FRN90F1S-4□ DCR4-90B C 190 160 125 161 120 80 10 250 Ø12 23
110 FRN110F1S-4□ DCR4-110B C 190 160 125 161 120 80 10 250 Ø12 25
132 FRN132F1S-4□ DCR4-132B C 200 170 135 171 120 85 10 260 Ø12 28
160 FRN160F1S-4□ DCR4-160B C 210 180 135 171 120 85 12 290 Ø12 32
200 FRN200F1S-4□ DCR4-200B C 210 180 135 171 140 90 12 295 Ø12 35
220 FRN220F1S-4□ DCR4-220B C 220 190 135 171 140 90 12 300 Ø15 40
280 FRN280F1S-4□ DCR4-280C D 350±10 310 161±4 133 210 80.5±2 190 M10 M16 36
315 FRN315F1S-4□ DCR4-315C D 400±10 345 146±4 118 200 73±2 225 M10 M16 40
355 FRN355F1S-4□ DCR4-355C E 400±10 345 156±4 128±2 200 78±2 225 M10 - 47
400 FRN400F1S-4□ DCR4-400C E 445±10 385 145±4 117 213 72.5±2 245 M10 - 52
450 FRN450F1S-4□ DCR4-450C E 440±10 385 150±4 122±2 215 75±2 245 M10 - 60
500 FRN500F1S-4□ DCR4-500C E 445±5 390 165±4 137±2 220 82.5±2 245 M10 - 70
560 FRN560F1S-4□ DCR4-560C F 270 145 208 170 200 - 480 Ø14深孔 Ø15 70


  变频器型号的"□" 中填入英文字母。
□－S (标准型) H (直流电抗器内置型) E (EMC滤波器内置型) L/D (防水型(IP54))


  接口卡

  DeviceNet接口卡(OPC-F1-DEV)
  使用此接口卡可以在DeviceNet主机进行更改或确认与运行指令，频率设定，监控，运行等相关的功能代码。


●连接节点数 ： 较大64台(包括主机)
●MAC ID ： 0～63
●绝缘 ： DC500V(光电耦合器绝缘)
●通信速度(kbps) ： 500kbps/250kbps/125kbps
●网络功率消耗 ： 较大50mA DC 24V


  RS-485通信卡(OPC-F1-RS)
  本通信卡用于连接电脑或PLC等上位(主)单元，可以将FRENIC-Vp作为下位(从)单位进行控制。 (追加到FRENIC-Vp本体的RS-485通信中。)
注意：本选件卡不能连接到操作面板及支援编程器。


●连接台数 ： 主机1台 变频器31台
●电气规格 ： EIARS485
●同步方式 ： 起停同步
●通信方式 ： 半双工方式
●通信速度(bps) ： 2400,4800,9600,19200,38400
●较大通信距离 ： 500m



  继电器输出卡(OPC-F1-RY)
  将FRENIC-Vp本体端子Y1-Y3的晶体管输出改换为继电器输出。


●继电器输出 ： 内置3个电路
●信号类型 ： 1C接点
●接点容量 ： AC250V, 0.3A cosØ=0.3
DC48V, 0.5A(电阻负载)



  CC-Link(OPC-F1-CCL)
  与CC-Link主单元连接，通信速度可达10Mbps，总长度可延至1200m。


●连接台数 ： 不超过42台
●通信方式 ： CC-Link Ver.1.10及2.0
●通信速度 ： 156Kbps～



  PROFIBUS卡(OPC-F1-PDP)
  可在PROFIBUS-DP主机变更运行指令，频率指令，运行状况监控，FRENIC-Eco的所有功能代码。


●通信速度 ： 9.6Kbps～12Mbps
●传输距离 ： 达1200m
●连接器 ： 6极端子台



  Lon Works接口卡(OPC-F1-LNW)
  可将Lon Works连接的周围机器(含主机)与FRENIC-Eco连接，在主机可进行运行指令，频率的设定。


●网络变量 ： 62个
●配置 ： 24个
●通信速度 ： 78kbps



  多功能操作面板（TP-G1C）




  远程操作用延长线（CB-口S）


选配件型号 长度 L(m)
CB-5S 5
CB-3S 3
CB-1S 1



  外部冷却配件（PB-F1-口口口）


使用本配件，可以在控制柜外安装变频器的冷却风扇，提高冷却效果，实现控制柜的省空间小型化。37kW以上的机型无需使用任何配件，只需替换安装用插脚即可。
选件型号 适用变频器型号
PB-F1-5.5 FRN0.75F1 *-2□
FRN1.5F1 *-2□
FRN2.2F1 *-2□
FRN3.7F1 *-2□
FRN5.5F1 *-2□
FRN0.75F1 *-4□
FRN1.5F1 *-4□
FRN2.2F1 *-4□
FRN3.7F1 *-4□
FRN5.5F1 *-4□
PB-F1-15 FRN7.5F1 *-2□
FRN11F1 *-2□
FRN15F1 *-2□
FRN7.5F1 *-4□
FRN11F1 *-4□
FRN15F1 *-4□
PB-F1-30 FRN18.5F1*-2□
FRN22F1 *-2□
FRN30F1 *-2□
FRN18.5F1 *-4□
FRN22F1 *-4□
FRN30F1 *-4□

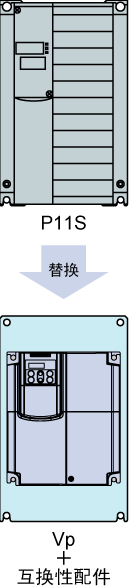

  互换性配件（MA-F1-口口口）

  FRENIC-Vp产品使用此配件，可以替换既有产品FRENIC5000P11S5.5～37kW。


选件型号 适用变频器型号 既有变频器型号
MA-F1-5.5 FRN0.75F1S-2C
FRN1.5F1S-2C
FRN2.2F1S-2C
FRN3.7F1S-2C
FRN5.5F1S-2C
FRN3.7F1S-4C
FRN5.5F1S-4C		 FRN5.5P11S-2
FRN7.5P11S-2
FRN11P11S-2
FRN5.5P11S-4
FRN7.5P11S-4
FRN11P11S-4
MA-F1-15 FRN7.5F1S-2C
FRN11F1S-2C
FRN15F1S-2C
FRN7.5F1S-4C
FRN11F1S-4C
FRN15F1S-4C		 FRN15P11S-2
FRN18.5P11S-2
FRN22P11S-2
FRN15P11S-4
FRN18.5P11S-4
FRN22P11S-4
MA-F1-30 FRN18.5F1S-2C
FRN22F1S-2C
FRN30F1S-2C
FRN18.5F1S-4C
FRN22F1S-4C
FRN30F1S-4C		 FRN30P11S-2
FRN37P11S-2
FRN30P11S-4
FRN37P11S-4


  注) 适用变频器型号的“＊ ”代表结构型号。
＊: S (标准型)　H (直流电抗器内置型) E (EMC滤波器内置型)


  主电路配线设备 * 电缆尺寸



电源
电压		 标准适用电动机[kW] 变频器型号*3) 配线用电路器
(MCCB)
漏电断路器(ELCB)
额定电流(A)		 电磁接触器(MC) 推荐电线尺寸(mm2)*1）
主电路 控制电路
输入电路 输出电路 主电源输入[L1/R, L2/S, L3/T] 接地
端子[
G]		 变频器输出
[U, V, W]		 控制电源辅助输入[R0, T0] 风扇电源辅助输入
[R1, T1]
连接直流
电抗器
[P1, P(+)]
有直流电抗器 无直流电抗器 有直流电抗器 无直流电抗器 有直流电抗器 无直流电抗器
3相
200V		 0.75 FRN0.75F1□-2□ 5 10 SC-05 SC-05 SC-05 2.0 2.0 2.0 2.0 2.0 - 2.0 0.75~
1.25
1.5 FRN1.5F1□-2□ 10 15
2.2 FRN2.2F1□-2□ 20
3.7 FRN3.7F1□-2□ 20 30 SC-4-0
5.5 FRN5.5F1□-2□ 30 50 SC-4-0 SC-5-1 SC-4-0 3.5 3.5 3.5
7.5 FRN7.5F1□-2□ 40 75 SC-5-1 SC-N1 SC-5-1 3.5 5.5 5.5 3.5 5.5
11 FRN11F1□-2□ 50 100 SC-N1 SC-N2S SC-N1 5.5 14 5.5 8.0
15 FRN15F1□-2□ 75 125 SC-N2 SC-N3 SC-N2 14 22 8.0 8.0 14
18.5 FRN18.5F1□-2□ 100 150 SC-N2S SC-N2S 14 22
22 FRN22F1□-2□ 175 SC-N3 SC-N4 22 38 14
30 FRN30F1□-2□ 150 200 SC-N4 SC-N7 SC-N4 38 60 38 38
37 FRN37F1□-2□ 175 250 SC-N5 60
45 FRN45F1□-2□ 200 300 SC-N7 SC-N8 SC-N7 60 100 22 60 2.0 100
55 FRN55F1□-2□ 250 350 SC-N8 SC-N11 100 100
75 FRN75F1□-2□ 350 - SC-N11 - SC-N11 60×2， 150＊2） - 150
90 FRN90F1□-2□ 400 150 150 200
110 FRN110F1□-2□ 500 SC-N12 SC-N12 200 38 200 250
3相
400V		 0.75 FRN0.75F1□-4□ 5 5 SC-05 SC-05 SC-05 2.0 2.0 2.0 2.0 2.0 - 2.0 0.75
~1.25
1.5 FRN1.5F1□-4□ 10
2.2 FRN2.2F1□-4□ 10 15
3.7 FRN3.7F1□-4 20
5.5 FRN5.5F1□-4□ 15 30
7.5 FRN7.5F1□-4□ 20 40 SC-4-0 3.5
11 FRN11F□-4□ 30 50 SC-4-0 SC-N1 SC-4-0 3.5 3.5
15 FRN15F1□-4□ 40 60 SC-5-1 SC-5-1 3.5 5.5 3.5 5.5
18.5 FRN18.5F1□-4□ 75 SC-N1 SC-N2 SC-N1 5.5 8.0 5.5 5.5
22 FRN22F1□-4□ 50 100 SC-N2S 14 8.0
30 FRN30F1□-4□ 75 125 SC-N2 SC-N2 14 8.0 14 14
37 FRN37F1□-4□ 100 SC-N2S SC-N3 SC-N2S 22 22
45 FRN45F1□-4□ 150 SC-N3 SC-N4 SC-N3 22 38 22
55 FRN55F1□-4□ 125 200 SC-N4 SC-N5 SC-N4 14 2.0 38
75 FRN75F1□-4□ 175 - SC-N5 - SC-N5 38 - 38 60
90 FRN90F1□-4□ 200 SC-N7 SC-N7 60 60 100
110 FRN110F1□-4□ 250 SC-N8 SC-N8 100 22 100
132 FRN132F1□-4□ 300 150
160 FRN160F1□-4□ 350 SC-N11 SC-N11 150 150
200 FRN200F1□-4□ 500 SC-N12 SC-N12 38 200 250
220 FRN220F1□-4□ SC-N14 200
280 FRN280F1□-4□ 600 SC-N14 250 325 2×200
315 FRN315F1□-4□ 700 325 60
355 FRN355F1□-4□ 800 2×200 2×200 2×250
400 FRN400F1□-4□ 1000 SC-N16 SC-N16 2×250 2×325
450 FRN450F1□-4□ 610CM*4） 2×250
500 FRN500F1□-4□ 1200 610CM*4）
 2×325 100 2×325 3×325
560 FRN560F1□-4□ 612CM*4） 3×250 3×250


  MCCB、ELCB的型号根据设备的变压器容量，构造及系列等均不同。请根据断路器等的目录、技术资料进行选择。

对于ELCB的额定灵敏度电流，也请按照技术资料等进行选择。本表的MCCB、ELCB的额定电流表示SA□ B/□，SA□ R/□的情况。

上述表格的内容会根据周围使用环境等条件的变化，或者电源电压的不同发生变化。



*1) 压接端子请使用有绝缘护套或者由绝缘管加工而成的产品。
使用允许温度为75℃600V的HIV绝缘电线。周围温度设定为50℃。
*2) FRN751□-2□的主电源输入端子使用150mm2时，请配套使用JEM1399低压器具压接端子CB150-10。
*3) 变频器型号的“□”中填入英文字母。□内为H(直流电抗器内置型)时，请按[有直流电抗器]的条件选型。
□－S (标准型)　H (直流电抗器内置型) 　E (EMC滤波器内置型) L/D (防水型(IP54))
*4) 株式会社新爱知电机制作所产









版权所有 ©2003 北京康瑞明科技有限公司　京ICP备10016229-2号　京公网安备110106004623号
地址：北京市丰台区丰北路丰华苑庄维花园10号楼902室　邮编:100071
电话：010-83836195　传真：010-83836198
FUJI变频器,FUJI富士变频器,富士变频器,日本FUJI,日本FUJI变频器,日本FUJI富士变频器,日本富士变频器,日本富士,变频器,富士,FUJI变频器,FUJI富士变频器,富士变频器,日本FUJI,日本FUJI变频器,日本FUJI富士变频器,日本富士变频器,日本富士,变频器,富士,FUJI变频器,FUJI富士变频器,富士变频器,日本FUJI,日本FUJI变频器,日本FUJI富士变频器,日本富士变频器,日本富士,变频器,富士,FUJI变频器,FUJI富士变频器,富士变频器,日本FUJI,日本FUJI变频器,日本FUJI富士变频器,日本富士变频器,日本富士,变频器,富士
