  FVR-Micro 系列小容量通用紧凑型变频器


  主要功能、特点


  最适于横向搬运机械的性能

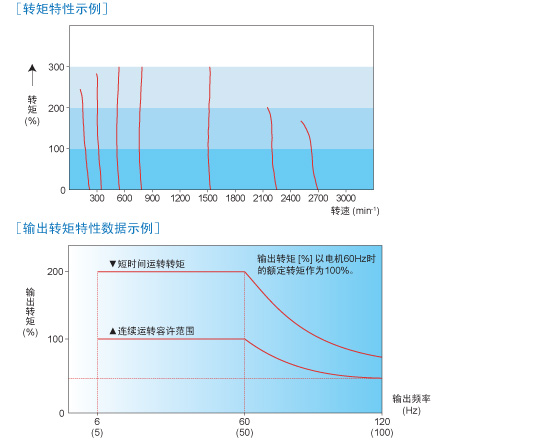

  高启动转矩150%以上

  在低速区域也可实现强力运转。(滑差补偿控制ON,5Hz时)



  ※ 将富士标准3相(8型系列:4种)与FVR-Micro以1 : 1的比例组合时的转矩特性示例。

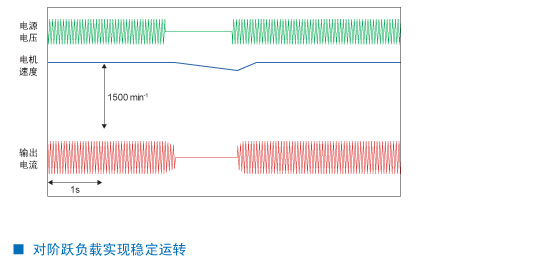

  通过瞬间停电再起动功能继续运行

  发生瞬间停电时,复电后可以自动再起动。
    再起动时,可以选择从最高频率再起动的模式和从起动频率再起动的模式。

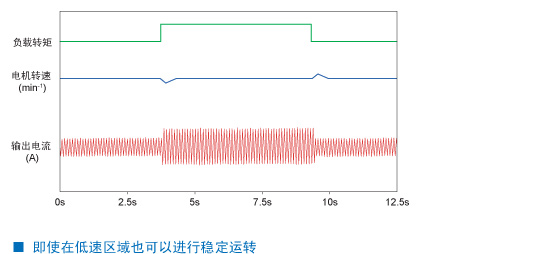

  通过滑差补偿控制功能,对负载变动(阶跃负载)可进行稳定运转。

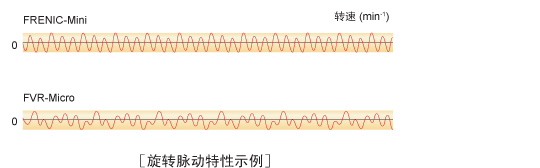

  低速区域(5Hz时)的旋转脉动与FVR-Micro的上位机型FRENIC-Mini变频器具有相同水平。




  通过变频器节能

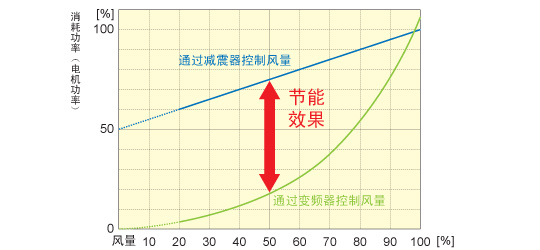

  变频器带来的节能效果

  ● 与风门(阀门)控制相比,通过变频器控制运转风扇、泵的情况, 能够得到更大的节能效果。
   ● 风量(流量)较少的情况下,节能效果特别明显。


  配置冷却风扇的ON/OFF控制功能

  在风扇、水泵停止运转时,可以使变频器的冷却风扇停止,因此,可以降低噪音、节能等。
    ● 风扇设备的情况下





  配置小容量多种需求的最佳功能

  对应多种频率设定

  频率的重量设定可根据功能、装置选择最合适的方法。有操作面板 运行( 键、旋钮)、
    模拟信号输入 (4~20mA、0~+10V、0~+5V、1~5V)、多段速度8级(0~7级)设定等



  最大输出频率可设定为400Hz

  可用于离心机等要求电机高速运转的情况。(需要确认与电机的组合动作。)

  晶体管输出、节点输出个配置一路

  在运转中,可输出频率到达、运转准备输出等信号

  可设定折线V/f模式

  增加了1点可任意设定的折线V/f模式点,因此,根据用途可调整V/f模式。



  小型

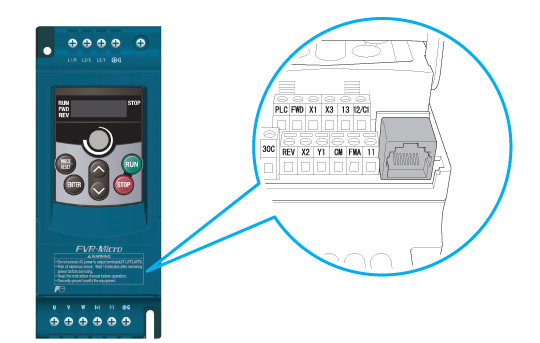

  标准内置RS-485通信端口(RJ-45)

  RS-485通信可以标准规格对应。

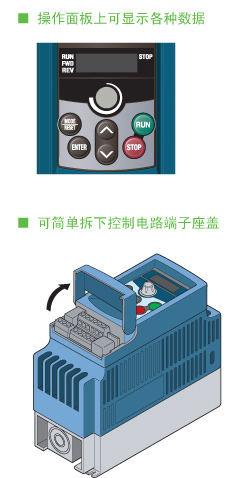

  操作简单、配线方便

  标准配置频率设定按钮

  手动即可简单调整频率



显示设定频率、
输出频率、
负载转速、
输出电流、
输出电压、
报警记录、
消耗电力等。



  维护

  可确认最近6次的报警记录。


  考虑对周边设备的影响、保护功能完善

  在所有机型上标准配置了浪涌电流抑制电路,
可以降低电磁开关等外围设备的成本。


  通过主体内部的开关切换数字输入端子的输出输入模式(漏极/源极)。

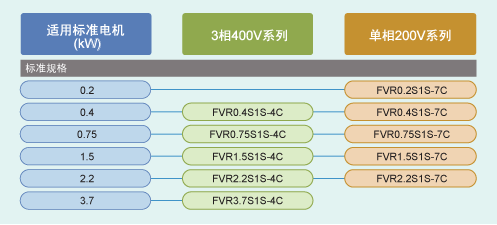

  型号一览

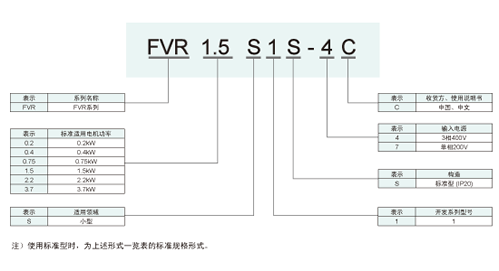

  变频器型号说明





  规格


  3相400v系列


项目 规格
电源系列   3相400V
型号 (FVR□□□S1S-□□) FVR0.4
S1S-4C
FVR 0.75
S1S-4C
FVR 1.5
S1S-4C
FVR 2.2
S1S-4C
FVR 3.7
S1S-4C
标准适用电机〔kW〕 0.4 0.75 1.5 2.2 3.7
额定输出 额定功率〔kVA〕(*1) 1.2 2.3 3.2 4.2 6.3
电压〔V〕(*2) 依据输入电源
额定电流〔A〕 1.5 2.5 4.2 5.5 8.2
过载额定电流 额定输出电流的150%-1min。
输入电源 相数、电压、频率 3相380~460V, 50/60Hz
电压、频率容许变动 电压:+10~-10% (*3) 频率:+5~-5%
额定输入功率电流〔A〕(*4) 1.9 3.5 6.0 7.2 9.0
所要电源容量〔kVA〕 1.3 2.3 4.0 4.8 6.0
制动 直流制动 制动开始频率:0.0~60.0Hz,制动时间:0.0~30.0s,
制动动作值:0~100%
保护构造 (IEC60529) IP20封闭形
质量〔kg〕 1.3 1.3 1.3 1.6 1.7


  (*1) 额定功率显示的是440V额定的情况。
(*2) 不能输出高于电源电压的电压。
(*3) 相间不均衡率 [%] =(最大电压 [V] - 最小电压 [V])/3相平均电压 [V] × 67(参考IEC61800-3)
相间不平衡过大时另行咨询处理方法
(*4) 根据本公司规定的条件估算的值。




  单相200v系列


项目 规格
电源系列   单相200V
型号 (FVR□□□S1S-□□) FVR0.2
S1S-7C
FVR 0.4
S1S-7C
FVR 0.75
S1S-7C
FVR 1.5
S1S-7C
FVR 2.2
S1S-7C
标准适用电机〔kW〕 0.2 0.4 0.75 1.5 2.2
额定输出 额定功率〔kVA〕(*1) 0.6 1.0 1.9 2.5 4.2
电压〔V〕(*2) 3相200~240V
额定电流〔A〕 1.6 2.5 4.2 7.5 11
过载额定电流 额定输出电流的150%-1min。
输入电源 相数、电压、频率 单相200V~240V,50/60Hz
电压、频率容许变动 电压:+10~-10%,频率:+5~-5%
额定输入功率电流〔A〕(*4) 4.9 6.5 10 17.5 27
所要电源容量〔kVA〕 1.1 1.5 2.2 3.9 6.0
制动 直流制动 制动开始频率:0.1~60.0Hz,制动动作值:0~100%额定电流
起动时:0.0~60.0s,停止时:0.0~60.0s
保护构造 (IEC60529) IP20封闭形
质量〔kg〕 1.3 1.3 1.3 1.6 1.9


  (*1) 额定功率显示的是220V额定的情况。
(*2) 不能输出高于电源电压的电压。
(*4) 根据本公司规定的条件估算的值。





项 目 详细规格
输出频率
调整
最高输出频率

5.0~400Hz 可变设定

基准(基础)频率

10.10.0~400Hz 可变设定

起动频率

0.1~60.0Hz 可变设定

载波频率

2.0~12kHz

控制方式

带滑差补偿控制


电压/频率特性 200V系列
• 可以用基准(基础)频率、通用最高输出频率2.0~255V进行设定
• 可进行AVR控制的ON/OFF选择(有效/无效/减速时无效)
折线V/f任意点(1点):可设定2.0~255V、0.1~400Hz
400V系列
• 可以用基准(基础)频率、通用最高输出频率2.0~510V进行设定
• 可进行AVR控制的ON/OFF选择(有效/无效/减速时可设定无效)
折线V/f 任意点(2点):可设定2.0~510V、0.1~400Hz
转矩提升 通过功能代码 "1-05、1-06",设定转矩增提升值。
起动转矩 150%以上(设定频率5Hz、滑差补偿动作时)
运转、停止 键操作 :    键运行、停止。(操作面板)
外部信号 :正转(反转)运行、停止指令[可以3线运行],
(数字输入)自由旋转指令,外部报警,报警复位等。
模式运转 :按照预先设定的模式自动运行/停止。

频率设定



(模拟信号输入:
12/C1切换方式)



(多段速)

(频率设定切换)

键操作 : 、       键
通过内置旋钮设定
通过可变电阻器设定(外部电阻器:5kΩ 1/2W)
可通过0~+10Vdc (+5Vdc) 进行设定
(+5V通过模拟信号输入增益设定变更 (200%) 进行设定)
+1~+5Vdc(通过偏压、模拟信号输入增益可以调整)
可通过4~20mAdc设定
多段速运行 :设定8种频率,可通过3位的外部信号选择
2种频率设定可通过外部信号(数字输入)进行切换
加速、减速时间 在0.1~600s范围内的可变设定。
(关于加速、减速,可分别在内部设定2个种类的时间。)
直流制动 制动开始频率:0.1~60.0Hz,制动时间:0.0~60.0s,
制动动作值:0~100%可变设定。(起动时、停止时可进行个别设定)
频率限制器 上限频率、下限频率也可根据对最高频率的比例进行可变设定。
(设定范围:1~110%(上限)、0~100%(下限))
偏置 通过模拟输入可在最高输出频率0.0~100%的范围内对频率设定的偏置值进行可变设定。
增益 通过模拟输入可在最高输出频率0.0~100%的范围内对频率设定的增益进行可变设定。
跳跃频率 可进行跳跃频率3点、跳跃幅度 (0.0~400Hz) 的设定。
点动运转 通过按RUN键或数字接点输入 (FWD、REV) 运行
(专用频率设定、专用加减速时间设定)
瞬间停电时的再次起动 电源恢复正常时不停止电机运行,可重新起动变频器。
滑差补偿控制 根据负载补偿速度降低的情况,可稳定运行。
再生回避控制 减速时如果直流中间电压超过过电压限制值,则停止减速,进行恒速运转回避OV跳闸。
冷却风扇起停控制 运转停止时,可选择停止冷却风扇的模式。
密码 可通过功能代码进行密码设定。
输入密码时和设定密码时分别使用不同的功能代码。
停止方法选择 可选择运转指令OFF时的减速方法(减速停止或关断输出自由旋转停止)
可选择报警EF动作时动作(报警输入忽视或自由运转)
转动方向限制 可选择防止正转/防止逆转。
组合频率指令 通过频率设定1、2的组合,可进行加法、减法。
指令损失检测 通过4~20mA收到的频率指令信号断线可选择检测出指令丢失时的动作。
UP/DOWN控制 通过分配给数字输入端子的UP指令以及DOWN指令进行频率设定。
再生回避等级设定 可通过功能代码进行再生回避动作值的设定。

运行、停止中 输出频率(滑差补偿前)[Hz]、输出频率(滑差补偿后)[Hz]、输出电流 [A]、输出电压 [V]、
直流中间电路电压 [V]、消耗电力 [kW] 等
跳闸时

 [显示跳闸原因]
 ( 过电流)
(不足电压)
(过电压)
(冷却风扇过热)
(外部报警)
(变频器过载(IGBT过热))
(电机过载) 等
运行中、跳闸时 保存、显示最近6次跳闸记录。

过电流保护 对于因输出侧的过载而产生的过电流将使变频器停止。
短路保护 对于因输出侧的电路短路而产生的过电流将使变频器停止。
过电压保护 检测出直流中间电路电压过大(200V系列:400Vdc,400V系列:800Vdc),
则停止变频器。
欠电压保护 检测出直流中间电路电压降低(200V系列:200Vdc,400V系列:400Vdc),
则停止变频器。
欠电压保护 查出直流中间电路电压的降低,停止变频器。
电机保护 电子热继电器 通过电子热继电器功能的设定使变频器停止,保护电机。
(可将热时常数调整在0.5~10.0左右)
重试功能 因跳闸而停止时,可以自动复位并重新启动。
(可对重试的次数和到复位为止的等待时间进行设定)

使用场所 室内,无腐蚀性、可燃性气体、无灰尘的地方。(污染度2)
无阳光直射的地方。
周围温度 -10~+50℃
环境湿度 ~90%RH(无结露。)
海拔高度 1000m以下。
振动 9.80665m/s2(1g):未满~20Hz,
5.88m/s2 (0.6g):20~50Hz
保存温度 -20~+60℃




  报警发生及排除方法



显示符号 异常现象说明 排除方法
交流电机变频器检测出输出侧有异常突增的过电流产生 1. 检查电机额定与交流电机变频器额定是否相匹配
2. 检查交流电机变频器U, V, W间有无短路
3. 检查与电机联机是否有短路现象或接地
4. 检查交流电机变频器与电机的螺丝有无松动
5. 加长加速时间 (1-09, 1-11)
6. 检查电机是否过载
交流电机变频器检测出内部直流电压侧有过电压现象产生 1. 检查输入电压是否在交流电机变频器额定输入电压范围内,并监测是否有浪涌电压产生
2. 若是由于电机惯量回升电压,造成交流电机变频器内部直流高压侧电压过高,此时可加长减速时间
交流电机变频器检测出内部温度过高,超过保护基准 1. 检查环境温度是否过高
2. 检查散热片是否有异物,风扇有无转动
3. 检查交流电机变频器通风空间是否足够
交流电机变频器内部直流高压侧电压过低 1. 检查输入电源电压是否正常
2. 检查负载是否有突然的重载
输出电流超过交流电机变频器可承受的电流,若输出150%的
交流电机变频器额定电流,可承受60秒
1. 检查电机是否过负载
2. 降低 (07-02) 转矩提升设定值
3. 增加交流电机变频器输出容量
内部电子热继电器保护动作 1. 检查电机是否过载
2. 检查 (07-00) 电机额定电流值是否适当
3. 检查电子热继电器功能设定
4. 增加电机容量
电机负载太大 1. 检查电机负载是否过大
2. 检查过转矩检出基准设定值 (06-03)
当设定为外部异常功能 (OH2) 的外部多功能输入端子与CM
闭合时,交流电机变频器停止输出
清除故障来源后按 "RESET" 键即可
内部存储器IC数据写入异常 1. 断电后再重新上电
2. 送厂维修
内部存储器IC数据读出异常 1. 按下RESET键将参数重置为出厂设定
2. 若方法无效,则送厂维修
开机检测内部温度过高 1. 检测环境温度是否过高
2. 环境温度正常则送厂维修
开机检测交流电机变频器内部直流电压侧有过电压现象产生 1. 检查输入电压是否在交流电机变频器额定输入电压范围内
2. 输入电压正常则送厂维修
开机检测交流电机变频器内部直流电压侧电压过低 1. 检查输入电源电压是否正常
2. 输入电压正常则送厂维修
过电压保护回路异常 送厂维修
过电流保护回路异常 送厂维修
当外部多功能输入端子设定此功能时与CM闭合,交流电机
变频器停止输出
清除信号来源 "bb" 立刻消失
通信异常 1. 检查通信回路是否正常连接
2. 检查通信格式是否正确
摆频设置异常,摆频中心频率小于幅度,或摆频最大值超过
输出频率上下限
1. 重新设置正确的摆频参数

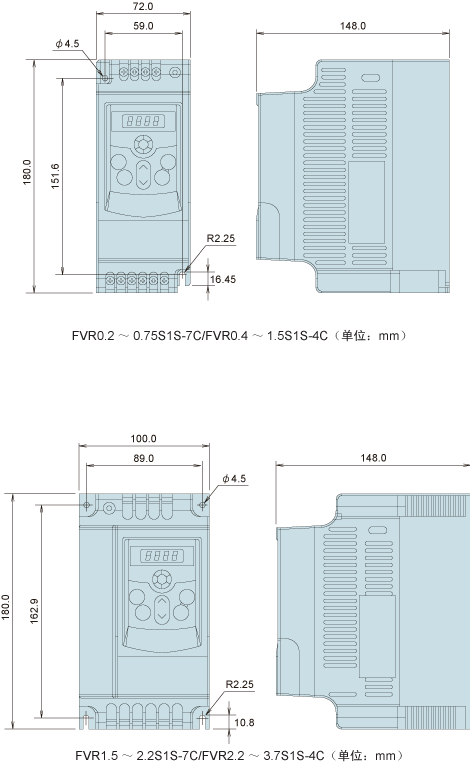

  外形尺寸图

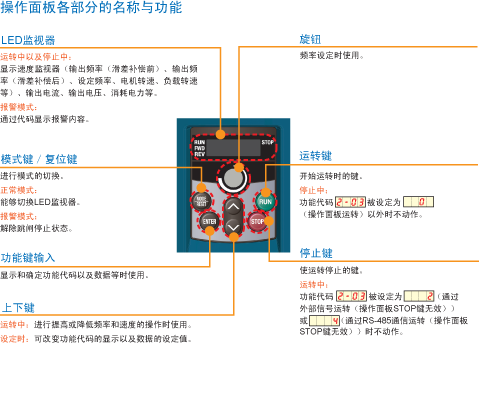

  操作方法






  显示以及建操作 操作面板的模式大致可以分为以下3种







功能 显示功能代码及数据

显示输出频率、设定频率、负载转速、
消耗电力、输出电流、输出电压等

显示报警内容
表示 亮灯 亮灯 亮灯


功能 变更为停止模式 变更为运转模式 切换LED监视器的显示内容 解除跳闸,变更
到停止模式或运转模式
功能 功能代码的选择、确定以及数据的
存储、更新
变更为程序模式
(停止中)
变更为程序模式
(运转中)
无效
功能 功能代码以及数据的增减 频率等设定的增减 无效
功能 切换至程序模式
(运转中)
无效 切换至运转模式
(运转中)
无效 无效
功能 无效 切换至程序模式
(停止中)
无效 切换至运转模式
(停止中)
无效

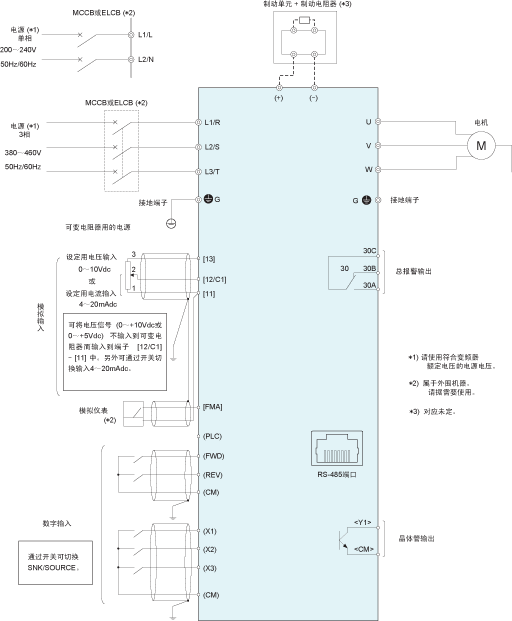

  基本接线图
