  FRENIC-Multi系列 高性能 紧凑型变频器

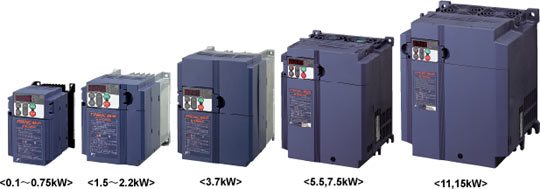

  外观

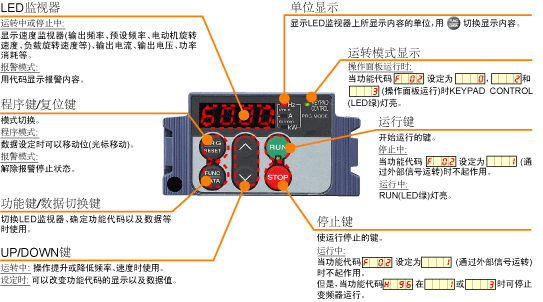

  操作面板各部分的名称和功能




  显示以及按键操作


程序模式 运行模式 报警模式
停止中 运行中 停止中 运行中
显示部分 功能 显示功能代码及数据 显示输出频率、预设频率、负载旋转速度、功率消耗、输出电流、输出电压等 显示报警内容以及报警记录
状态显示 灯亮 闪烁 灯亮 闪烁/灯亮
功能 表示处于程序模式中 显示频率、输出电流、功率消耗、旋转速度等的单位 无
状态显示 灯灭
KEYPAD
CONTROL
功能 表示运行操作选择(操作面板运转/端子运转)
状态显示 选择操作面板运转时灯亮
RUN 功能 表示没有运行指令 表示有运行指令 表示没有运行指令 表示有运行指令 表示跳闸停止中
状态显示 RUN 灯灭 RUN 灯亮 RUN 灯灭 RUN 灯亮 一旦运转过程中发生报警，则操作面板运转时:灯灭
端子台运转时:灯亮
操作部分 功能 切换为运转模式 切换为程序模式 解除跳闸，移向停止模式或运转模式
设定数据时的位移动(光标移动)
功能 功能代码的确定以及数据的存储、更新 切换LED监视器的显示内容 运转信息的显示
功能 功能代码以及数据的增减 频率、旋转速度等设定的增减 报警记录的显示
功能 无效 运行开始(切换为运转模式(运转中)) 无效 无效
功能 无效 减速停止(切换为程序模式(停止中)) 无效 减速停止(切换为程序模式(停止中)) 无效


  另外， 本操作面板中装载有 “完整菜单模式”， 可以设定及显示以下内容。 “已更改的功能代码的显示及设定更改” “驱动监视器” “I/O检查” “维护信息” “报警信息” 等有关的具体操作方法，请参照使用说明书或FRENIC-Multi用户手册(MCHT275)。


  主要功能、特长


  环保

  绿色变频器

2005年秋季以后产品限制使用六种有害物质(除电源模块内的焊锡处外)，符合欧洲RoHS指令(《关于在电气电子设备中限制使用某些有害物质指令》)。

<六种有害物质>
铅，汞，镉，六价铬，多溴联苯，多溴二苯醚

<RoHS指令>
欧盟颁发的有关在电子电气设备中限制使用某些有害物质的指令2002/98/EC。




长寿命化！

内部的各种有寿命零件，预期使用寿命均为10年。
缩短了设备维修周期。
有寿命零件 预期寿命
主电路上的电解电容器 10年
印刷电路板上的电解电容器 10年
冷却风扇 10年


理想使用环境40℃，负载率 ：变频器额定电流的80％
·实际使用寿命会因使用环境的不同而产生差异。



  地干扰

使用EMC滤波器内置型系列，可以有效仰制变频器产生的干扰，减少对周边设备的影响。



  操作简单 配线简单

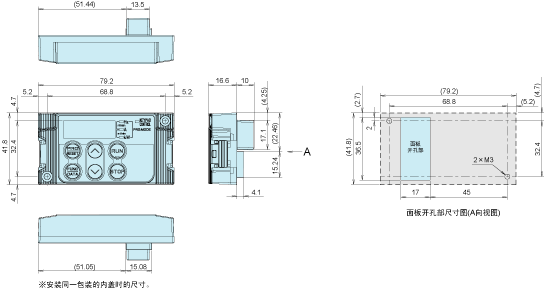

标准配置可拆卸的操作面板

一触即可拆卸的按键式结构，可以轻松拆卸下操作面板进行远程操作。安装上随机附带的专用内盖，连接上LAN缆线，就可以简单地安装在控制柜的柜面上。


可拆卸的接口卡

·控制信号的端子台采用了可拆卸接口卡，使配线作业变得简单。
·备有以下选配卡供您选择。

选配卡名称 安装方法
RS-485通信卡
 主机内置(与标准接口基板交换)
PG接口卡(对应5V配件)
 主机内置(与标准接口基板交换)
PG接口卡(对应12V配件)
 主机内置(与标准接口基板交换)
CC-Link卡
 正面安装
DeviceNet卡
 正面安装
DIO卡
 正面安装
SY(同步运转)卡
 正面安装
PROFIBUS-DP卡 (近期上市)


注)适用SY卡的变频器主机为特殊型号产品，因此定购SY卡同时请定购与其匹配的主机。


多功能操作面板

在选配件中，我们为您准备了多功能操作面板。它具备[5位数表示的大型7段LED]和[带大型背光的液晶显示屏]，视认性高。另，液晶显示屏上可显示操作指南，一边看指南一边操作，简单轻松(有复制功能)。

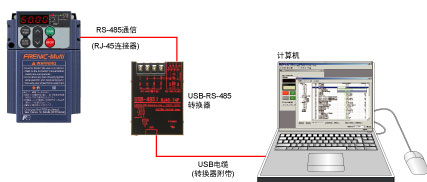

配备支持变频器的加载软件

可以从本公司网页免费下载Windows界面使用的软件，简单地进行功能代码的设定和管理。


模拟故障 确认外围设备

配备有模拟变频器输出报警信息功能，可简单地确认使用变频器的控制柜内周边设备的顺序动作状态。

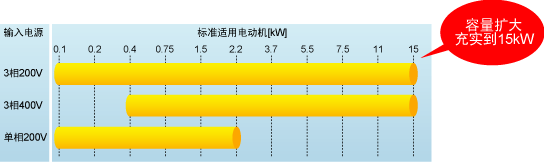

容量充实 机种多样

●标准系列



●标准系列

PG反馈卡内置型

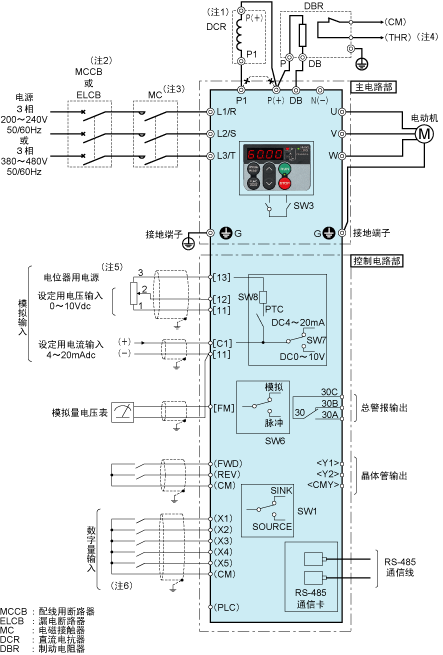

RS-485通信卡内置型

EMC滤波器内置型




  周全的考虑，全面保护周边设备

  横向无间隙安装，节省空间

控制柜里使用多台变频器时，可以横向并排安装(side-by-side)，结构紧凑无间隙，实现节省空间设计。(3.7kW以下)



  内置突入电流抑制电阻 周边设备选“更经济”

本公司的FRENIC-Multi系列(FRENIC-Mini系列，FRENIC-VP系列，11系列)，标准内置突入电流抑制电阻，可以有效抑制在投入电源时的突入电流。与电动机直接连接电源时相比，周边设备可以选用低容量的。

  选用外部冷却风扇 实现柜外冷却

作为外部冷却方式之一，可以使用选配件中的外部冷却风扇，安装简单，5.5kW以上亦可以标准配置。


  性能出色 较高水准

  使用自动滑差补偿功能，提高速度控制精度，缩短整定时间


在低速时，使用[自动滑差补偿]功能和[电压调整]功能，可以减少由负载变化引起的速度控制精度的偏差，缩短爬行速度的时间，由此，可以缩短工作周期时间。




卓越的CPU同一级别中较快速度

在同一级别的产品中，采用了较高水准的CPU，演算处理能力比以往产品提高了一倍，速度控制精度更加出色。

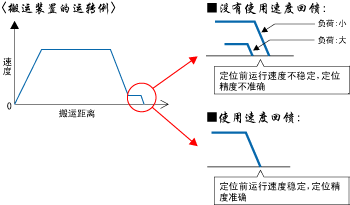

  PG反馈控制功能

  • 通过提高速度控制精度，提高搬运装置的定位精度
  • 缩短定位所需时间
  • 提高计量器的计量精度





再生回避控制功能 实现无跳闸减速

限制回生能量，控制减速时间，实现减速时无过电压跳闸。




  更多功能

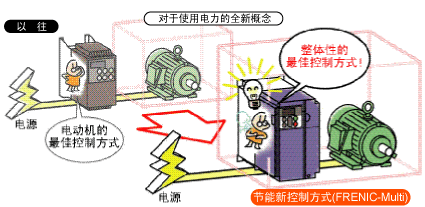

  节能新方式

以往变频器的节能功能，是根据负载状态将电动机单体的损耗降低到较小。新开发的FRENIC-Multi系列更新了着眼点，将变频器自身也作为电器产品之一考虑。不仅将电动机的损耗降低到较小，同时也将变频器的耗电量控制到较低程度(较适合较小耗电量控制)。





起动引入功能

起动变频器时，使用引入功能，变频器可自动检测出自由旋转中的电动机的转动方向和转动速度，平稳迅速地从工频驱动运行过渡到变频器驱动运行。



  充实的PID控制功能

PID调节器使用于温度·压力·流量控制时，追加了[偏差报警·绝对值报警输出]功能，结合防止PID控制过冲的反重置终结功能、PID输出限位器、积分保持/复位信号，使PID控制功能内容更加充实，使用更加容易。PID调节器使用于浮辊式张力控制时，PID输出限位器、积分保持/复位信号可以大显身手。

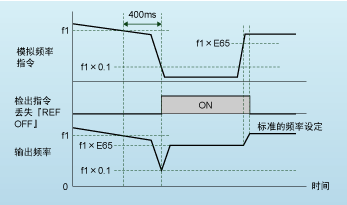

  检测指令丢失功能 可以回避信号故障

因为设备的机械性震动，或者电路接触不良、断线等各种原因，造成频率信号(0～10V，4～20mA，多段速度运行信号，通信信号等)阻断，指令消失。此时，变频器输出指令丢失的信号。使用检测指令丢失功能，可以预先设定指令丢失时的变频器输出频率，有效防止信号阻断时电动机不能继续运行。






过负载停止功能 防止设备过载运行

当变频器驱动的设备的负载急剧增大时，为了防止设备发生故障，使用过负载停止功能，可以让变频器减速停止，或者自由旋转。


  回避过负载功能 保证设备连续运行

异物进入风机或滑轮内部，引起负载增大，变频器内部温度急剧上升，或者周围环境温度急剧上升等原因，造成变频器处于过负载状态，可以使用回避过负载功能，降低电动机速度，保证其不停止连续运行。




  较适用于上下搬运 * 横向搬运的动作

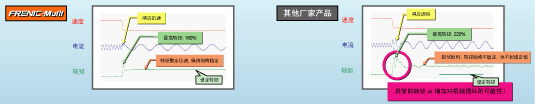

  碰停功能 轻松实现准确定位



在使用定位器时，选择Multi超强的碰停功能，能迅速、准确地实现定位效果。

提高了电流响应速度，在接触到定位器同时，迅速由限制转矩功能转换为控制电流功能，产生出相当准确和稳定的保持转矩,反弹现象。

反应迅速,呵护周围设备,将对搬运机械和传送装置的冲击量降低至较小限度。

无需事先调节定位前的搬运速度,高速搬运中依然出色定位，低速搬运中可实现无爬行过程,缩短工作周期时间。








制动信号的显示 更加方便

■抱闸释放时
电动机运作后，检测出转矩的产生，输出信号。

■抱闸投入时
适时地抱闸投入，可以减少机械性抱闸的磨损。






根据设备 选择较佳限制方式

备有[转矩限制]和[电流限制]的两种方式供选择。

■转矩限制
限制电动机产生的转矩，有效实现机械性保护(不能限制瞬间 转矩)。

■电流限制
限制变频器向电动机输出的电流值，有效实现电动机的热保护亦可限制大致的负载值(不能限制瞬间电流，无需自整定)。




  丰富的网络对应




标准配置RS-485通信（接口）

标准配置1个RS-485通信接口(RJ-45连接器，与操作面板的通信兼用)，可以用LAN线缆(10BASE)简单连接。





对应开放式网络

选用选配件中的各种专用接口卡，可以对应以下网络。

·DeviceNet
·PROFIBUS-DP(近期上市)
·CC-Link






RS-485通信接口卡（选配件）

RS-485通信卡有2个通信接口，可以实现分支线连接。





■特点
(1)配有2个通信接口，无需另外购置分支结合器
(2)内置终端电阻，无需另外购置终端电阻

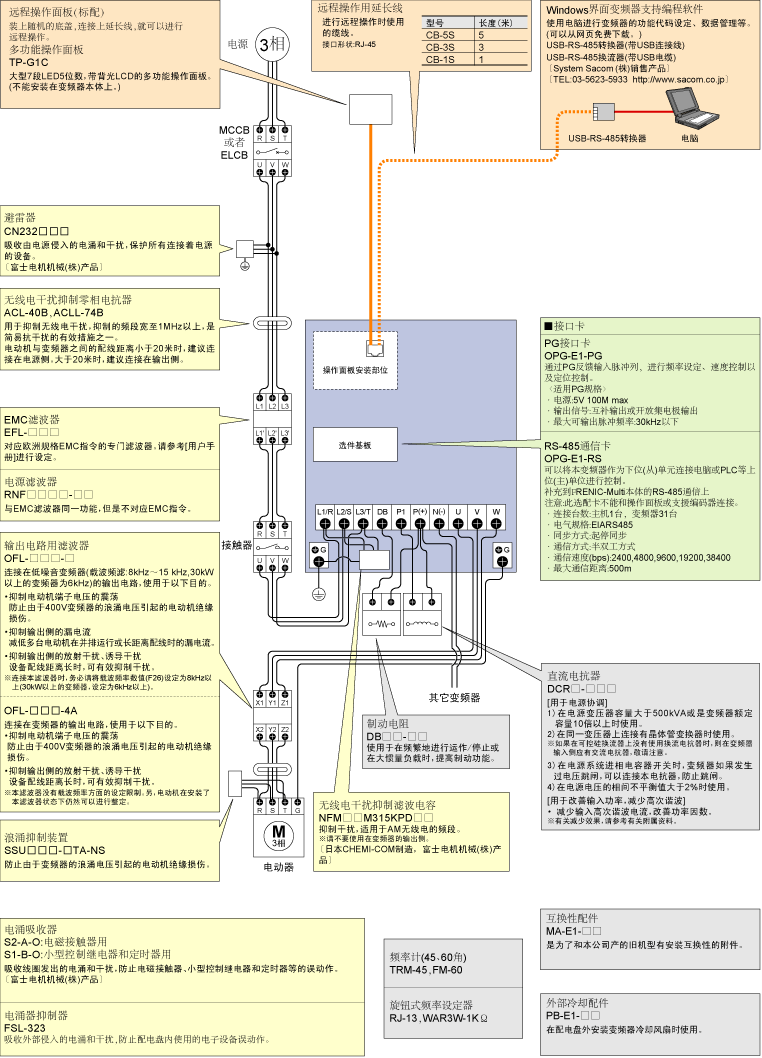

  ■与周边设备的构成例图




  保养简单又充实

  显示变频器内部有寿命零件的使用情况






冷却风扇容易更换

一触即可拆卸的按键式结构，让您轻轻松松地更换冷却风扇。
(5.5kW以上)



  冷却风扇更换指南



按一下变频器上部的罩盖，即可取下。

拆下电源连接器，交换冷却风扇。





同时显示设备的维修情况

不仅有变频器的信息，也提供设备的维修情况。




项 目 目 的
电动机累计
运行时间
(h)		 累计使用变频器的设备(电动机)的实际运行时间。
(使用示例)
用于风机控制时，可作为滑轮上皮带的更换时间的参考。
起动次数
(次)		 计算变频器运行、停止的次数。
(使用示例)
因为是纪录设备的运行、停止的次数，所以可以作为与运行、停止有关联的零件的更换时间的参考。




记录4次历史报警内容

可以查看过去4次报警的具体内容记录。




  满足全球需要



  • 符合各种标准
  • 可切换漏极/源极
  • 支持电压范围广
  • 多功能操作面板有多种语言显示(中文，日文，英语，韩语)
    ※本产品显示日语，英语，汉语，韩语，简体文字。
    此外，还备有对应日语，英语，德语，法语，西班牙语，意大利语的版本。
    (详情请另行垂询。)




  机型形式

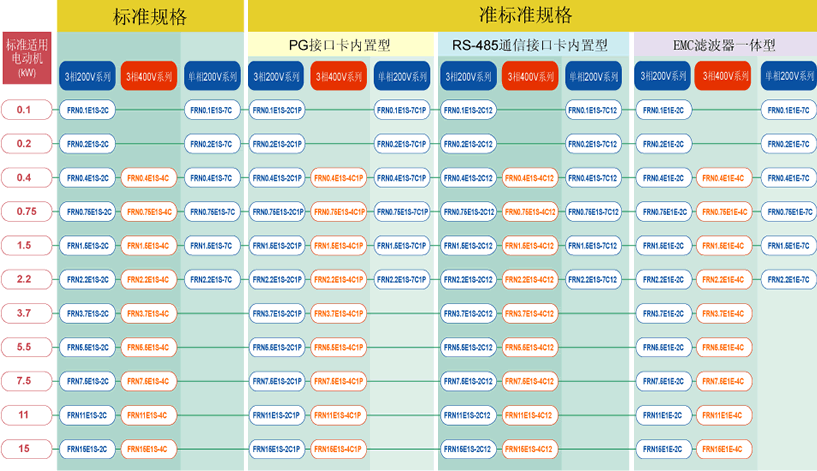

  型号一览

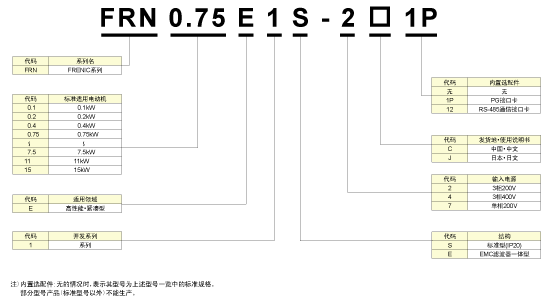

  变频器型号说明



  注意 本网站记载的产品信息均是为了选择机型提供参考。实际使用时，请务必仔细阅读"使用说明书"后正确使用。


  规格


  标准规格

  ■3相200V系列


项 目 规 格
型 号 (FRN□□□E1S-2□) 0.1 0.2 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15
标准适用电动机[kW](*1) 0.1 0.2 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15
额
定
输
出		 额定容量[kVA](*2) 0.30 0.57 1.1 1.9 3.0 4.1 6.4 9.5 12 17 22
电压[V](*3) 3相200～240V (带AVR功能)
额定电流[A](*4) 0.8
(0.7)		 1.5
(1.4)		 3.0
(2.5)		 5.0
(4.2)		 8.0
(7.0)		 11
(10)		 17
(16.5)		 25
(23.5)		 33
(31)		 47
(44)		 60
(57)
额定过载电流 额定输出电流的150% - 1min, 200% - 0.5s
额定频率[Hz] 50, 60Hz
输
入
电
源		 相数·电压·频率 3相200～240V,50/60Hz
电压·频率容许变动 电压: +10～-15%(相间不平衡率: 2%以内(*8))频率: +5～-5%
额定输入电流[A](*9) 带DCR 0.57 0.93 1.6 3.0 5.7 8.3 14.0 21.1 28.8 42.2 57.6
无DCR 1.1 1.8 3.1 5.3 9.5 13.2 22.2 31.5 42.7 60.7 80.1
所需电源容量[kVA](*5) 0.2 0.3 0.6 1.1 2.0 2.9 4.9 7.4 10 15 20
制
动		 制动转矩[%](*6) 150 100 70 40 20
制动转矩[%](*7) - 150
直流制动 制动开始频率:0.1～60.0Hz, 制动时间:0.0～30.0s, 制动动作值:0～100%
制动用晶体管 内置
适用安全标准 UL508C, C22.2No.14, EN50178:1997
保护结构(IEC60529) IP20 封闭形, UL open type
冷却方式 自冷 风扇冷却
重 量[kg] 0.6 0.6 0.7 0.8 1.7 1.7 2.3 3.4 3.6 6.1 7.1



(*1) 标准适用电动机是指富士电机的4极标准电动机。
(*2) 额定容量所指的是200V系列:220V额定/400V系列:440V额定的情况。
(*3) 不能输出高于电源电压的电压。
(*4) 所指的是将载频(功能代码F26)设置为3kHz以下的情况。载频为4kHz以上时，100%连续运转时请使用( )内以下的电流。
(*5) 表示的是使用直流电抗器(DCR)时的值。
(*6) 电动机单体在AVR控制OFF时从60Hz减速的情况下的平均制动转矩的数值。(随电动机效率的变化而变化。)
(*7) 是指使用外置制动单元(选配件·标准型号)时的平均制动转矩的数值。
(*8) 相间不平衡率[%] = (较大电压[V]-较小电压[V]) / 3相平均电压(V)×67(参照IEC61800-3)
以2～3%的不平衡率使用的情况下，请使用交流电抗器(ACR:选配件)。
(*9) 是指电源容量为500kVA(变频器容量超过50kVA的情况下，为变频器容量的10倍)，连接于%X=5%的电源时的计算值。



  ■3相400V系列


项 目 规 格
型 号 (FRN□□□E1S-4□) 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15
标准适用电动机[kW](*1) 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15
额
定
输
出		 额定容量[kVA](*2) 1.1 1.9 2.8 4.1 6.8 9.9 13 18 22
电压[V](*3) 3相380～480V (带AVR功能)
额定电流[A] 1.5 2.5 3.7 5.5 9.0 13 18 24 30
额定过载电流 额定输出电流的150% - 1min, 200% - 0.5s
额定频率[Hz] 50, 60Hz
输
入
电
源		 相数·电压·频率 3相380～480V, 50/60Hz
电压·频率容许变动 电压:+10～-15%(相间不平衡率:2%以内(*8)) 频率:+5～-5%
额定输入电流[A](*9) 带DCR 0.85 1.6 3.0 4.4 7.3 10.6 14.4 21.1 28.8
无DCR 1.7 3.1 5.9 8.2 13.0 17.3 23.2 33.0 43.8
所需电源容量[kVA](*5) 0.6 1.1 2.0 2.9 4.9 7.4 10 15 20
制
动		 制动转矩[%](*6) 100 70 40 20
制动转矩[%](*7) 150
直流制动 制动开始频率:0.1～60.0Hz, 制动时间:0.0～30.0s, 制动动作值:0～100%
制动用晶体管 内置
适用安全标准 UL508C, C22.2No.14, EN50178:1997
保护结构(IEC60529) IP20 封闭形, UL open type
冷却方式 自冷 风扇冷却
重 量[kg] 1.1 1.2 1.7 1.7 2.3 3.4 3.6 6.1 7.1



(*1) 标准适用电动机是指富士电机的4极标准电动机。
(*2) 额定容量所指的是200V系列:220V额定/400V系列:440V额定的情况。
(*3) 不能输出高于电源电压的电压。
(*4) 所指的是将载频(功能代码F26)设置为3kHz以下的情况。载频为4kHz以上时，100%连续运转时请使用( )内以下的电流。
(*5) 表示的是使用直流电抗器(DCR)时的值。
(*6) 电动机单体在AVR控制OFF时从60Hz减速的情况下的平均制动转矩的数值。(随电动机效率的变化而变化。)
(*7) 是指使用外置制动单元(选配件·标准型号)时的平均制动转矩的数值。
(*8) 相间不平衡率[%] = (较大电压[V]-较小电压[V]) / 3相平均电压(V)×67(参照IEC61800-3)
以2～3%的不平衡率使用的情况下，请使用交流电抗器(ACR:选配件)。
(*9) 是指电源容量为500kVA(变频器容量超过50kVA的情况下，为变频器容量的10倍)，连接于%X=5%的电源时的计算值。



  ■单相200V系列


项 目 规 格
型 号 (FRN□□□E1S-7□) 0.1 0.2 0.4 0.75 1.5 2.2
标准适用电动机[kW](*1) 0.1 0.2 0.4 0.75 1.5 2.2
额
定
输
出		 额定容量[kVA](*2) 0.3 0.57 1.1 1.9 3.0 4.1
电压[V](*3) 3相200～240V(带AVR功能)
额定电流[A](*4) 0.8
(0.7)		 1.5
(1.4)		 3.0
(2.5)		 5.0
(4.2)		 8.0
(7.0)		 11
(10)
额定过载电流 额定输出电流的150% - 1min, 200% - 0.5s
额定频率[Hz] 50, 60Hz
输
入
电
源		 相数·电压·频率 单相200～240V, 50/60Hz
电压·频率容许变动 电压:+10～-15% 频率:+5～-5%
额定输入电流[A](*9) 带DCR 1.1 2.0 3.5 6.4 11.6 17.5
无DCR 1.8 3.3 5.4 9.7 16.4 24.8
所需电源容量[kVA](*5) 0.3 0.4 0.7 1.3 2.4 3.5
制
动		 制动转矩[%](*6) 150 100 70 40
制动转矩[%](*7) - 150
直流制动 制动开始频率:0.1～60.0Hz, 制动时间:0.0～30.0s, 制动动作值:0～100%
制动用晶体管 内置
适用安全标准 UL508C, C22.2No.14, EN50178:1997
保护结构(IEC60529) IP20 封闭形, UL open type
冷却方式 自冷 风扇冷却
重 量[kg] 0.6 0.6 0.7 0.9 1.8 2.4



(*1) 标准适用电动机是指富士电机的4极标准电动机。
(*2) 额定容量所指的是200V系列:220V额定/400V系列:440V额定的情况。
(*3) 不能输出高于电源电压的电压。
(*4) 所指的是将载频(功能代码F26)设置为3kHz以下的情况。载频为4kHz以上时，100%连续运转时请使用( )内以下的电流。
(*5) 表示的是使用直流电抗器(DCR)时的值。
(*6) 电动机单体在AVR控制OFF时从60Hz减速的情况下的平均制动转矩的数值。(随电动机效率的变化而变化。)
(*7) 是指使用外置制动单元(选配件·标准型号)时的平均制动转矩的数值。
(*8) 相间不平衡率[%] =(较大电压[V]-较小电压[V]) / 3相平均电压(V)×67(参照IEC61800-3)
以2～3%的不平衡率使用的情况下，请使用交流电抗器(ACR:选配件)。
(*9) 是指电源容量为500kVA(变频器容量超过50kVA的情况下，为变频器容量的10倍)，连接于%X=5%的电源时的计算值。

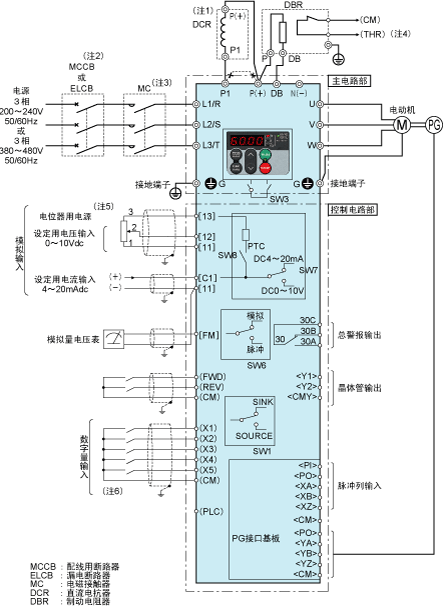

  准标准规格 PG接口卡内置型

  ■3相200V系列


项 目 规 格
型 号 (FRN□□□E1S-2□1P) 0.1 0.2 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15
标准适用电动机[kW](*1) 0.1 0.2 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15
额
定
输
出		 额定容量[kVA](*2) 0.30 0.57 1.1 1.9 3.0 4.1 6.4 9.5 12 17 22
电压[V](*3) 3相200～240V (带AVR功能)
额定电流[A](*4) 0.8
(0.7)		 1.5
(1.4)		 3.0
(2.5)		 5.0
(4.2)		 8.0
(7.0)		 11
(10)		 17
(16.5)		 25
(23.5)		 33
(31)		 47
(44)		 60
(57)
额定过载电流 额定输出电流的150% - 1min, 200% - 0.5s
额定频率[Hz] 50, 60Hz
输
入
电
源		 相数·电压·频率 3相200～240V,50/60Hz
电压·频率容许变动 电压: +10～-15%(相间不平衡率: 2%以内(*7))频率: +5～-5%
额定输入电流[A](*8) 带DCR 0.57 0.93 1.6 3.0 5.7 8.3 14.0 21.1 28.8 42.2 57.6
无DCR 1.1 1.8 3.1 5.3 9.5 13.2 22.2 31.5 42.7 60.7 80.1
所需电源容量[kVA](*5) 0.2 0.3 0.6 1.1 2.0 2.9 4.9 7.4 10 15 20
制
动		 制动转矩[%](*6) 150 100 70 40 20
直流制动 制动开始频率:0.1～60.0Hz, 制动时间:0.0～30.0s, 制动动作值:0～100%
制动用晶体管 内置
适用安全标准 UL508C, C22.2No.14(申请中), EN50178:1997
保护结构(IEC60529) IP20 封闭形, UL open type
冷却方式 自冷 风扇冷却
PG反馈卡 ·根据脉冲编码器输出的信号，可以进行速度反馈控制﹑定位控制﹑脉冲列的频率指令。
·适用编码器:电源DC5V 100mA以下，互补输出或开放集电极输出。
·较大输入脉冲频率:30kHz
重 量[kg] 0.6 0.6 0.7 0.8 1.7 1.7 2.3 3.4 3.6 6.1 7.1




(*1) 标准适用电动机是指富士电机的4极标准电动机。

(*2) 额定容量所指的是200V系列:220V额定/400V系列:440V额定的情况。

(*3) 不能输出高于电源电压的电压。

(*4) 所指的是将载频(功能代码F26)设置为3kHz以下的情况。载频为4kHz以上时，100%连续运转时请使用( )内以下的电流。

(*5) 表示的是使用直流电抗器(DCR)时的值。

(*6) 电动机单体在AVR控制OFF时从60Hz减速的情况下的平均制动转矩的数值。(随电动机效率的变化而变化。)

(*7) 相间不平衡率[%] = (较大电压[V]-较小电压[V]) / 3相平均电压(V)×67(IEC61800-3参照)
以2～3%的不平衡率使用的情况下，请使用交流电抗器(ACR:选配件)。

(*8) 是指电源容量为500kVA(变频器容量超过50kVA的情况下，为变频器容量的10倍)，连接于%X=5%的电源时的计算值。




  ■3相400V系列


项 目 规 格
型 号 (FRN□□□E1S-4□1P) 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15
标准适用电动机[kW](*1) 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15
额
定
输
出		 额定容量[kVA](*2) 1.1 1.9 2.8 4.1 6.8 9.9 13 18 22
电压[V](*3) 3相380～480V (带AVR功能)
额定电流[A] 1.5 2.5 3.7 5.5 9.0 13 18 24 30
额定过载电流 额定输出电流的150% - 1min, 200% - 0.5s
额定频率[Hz] 50, 60Hz
输
入
电
源		 相数·电压·频率 3相380～480V, 50/60Hz
电压·频率容许变动 电压:+10～-15%(相间不平衡率:2%以内(*7)) 频率:+5～-5%
额定输入电流[A](*8) 带DCR 0.85 1.6 3.0 4.4 7.3 10.6 14.4 21.1 28.8
无DCR 1.7 3.1 5.9 8.2 13.0 17.3 23.2 33.0 43.8
所需电源容量[kVA](*5) 0.6 1.1 2.0 2.9 4.9 7.4 10 15 20
制
动		 制动转矩[%](*6) 100 70 40 20
直流制动 制动开始频率:0.1～60.0Hz, 制动时间:0.0～30.0s, 制动动作值:0～100%
制动用晶体管 内置
适用安全标准 UL508C, C22.2No.14(申请中), EN50178:1997
保护结构(IEC60529) IP20 封闭形, UL open type
冷却方式 自冷 风扇冷却
PG反馈卡 ·根据脉冲编码器输出的信号，可以进行速度反馈控制﹑定位控制﹑脉冲列的频率指令。
·适用编码器:电源DC5V 100mA以下，互补输出或开放集电极输出。
·较大输入脉冲频率:30kHz
重 量[kg] 1.1 1.2 1.7 1.7 2.3 3.4 3.6 6.1 7.1




(*1) 标准适用电动机是指富士电机的4极标准电动机。

(*2) 额定容量所指的是200V系列:220V额定/400V系列:440V额定的情况。

(*3) 不能输出高于电源电压的电压。

(*4) 所指的是将载频(功能代码F26)设置为3kHz以下的情况。载频为4kHz以上时，100%连续运转时请使用( )内以下的电流。

(*5) 表示的是使用直流电抗器(DCR)时的值。

(*6) 电动机单体在AVR控制OFF时从60Hz减速的情况下的平均制动转矩的数值。(随电动机效率的变化而变化。)

(*7) 相间不平衡率[%] = (较大电压[V]-较小电压[V]) / 3相平均电压(V)×67(IEC61800-3参照)
以2～3%的不平衡率使用的情况下，请使用交流电抗器(ACR:选配件)。

(*8) 是指电源容量为500kVA(变频器容量超过50kVA的情况下，为变频器容量的10倍)，连接于%X=5%的电源时的计算值。




  ■单相200V系列


项 目 规 格
型 号 (FRN□□□E1S-7□1P) 0.1 0.2 0.4 0.75 1.5 2.2
标准适用电动机[kW](*1) 0.1 0.2 0.4 0.75 1.5 2.2
额
定
输
出		 额定容量[kVA](*2) 0.30 0.57 1.1 1.9 3.0 4.1
电压[V](*3) 3相200～240V(带AVR功能)
额定电流[A](*4) 0.8
(0.7)		 1.5
(1.4)		 3.0
(2.5)		 5.0
(4.2)		 8.0
(7.0)		 11
(10)
额定过载电流 额定输出电流的150% - 1min, 200% - 0.5s
额定频率[Hz] 50, 60Hz
输
入
电
源		 相数·电压·频率 单相200～240V, 50/60Hz
电压·频率容许变动 电压:+10～-10% 频率:+5～-5%
额定输入电流[A](*8) 带DCR 1.1 2.0 3.5 6.4 11.6 17.5
无DCR 1.8 3.3 5.4 9.7 16.4 24.8
所需电源容量[kVA](*5) 0.3 0.4 0.7 1.3 2.4 3.5
制
动		 制动转矩[%](*6) 150 100 70 40
直流制动 制动开始频率:0.1～60.0Hz, 制动时间:0.0～30.0s, 制动动作值:0～100%
制动用晶体管 内置
适用安全标准 UL508C, C22.2No.14(申请中), EN50178:1997
保护结构(IEC60529) IP20 开放形, UL open type
冷却方式 自冷 风扇冷却
PG反馈卡 ·根据脉冲编码器输出的信号，可以进行速度反馈控制﹑定位控制﹑脉冲列的频率指令。
·适用编码器:电源DC5V 100mA以下，互补输出或开放集电极输出。
·较大输入脉冲频率:30kHz
重 量[kg] 0.6 0.6 0.7 0.9 1.8 2.4




(*1) 标准适用电动机是指富士电机的4极标准电动机。

(*2) 额定容量所指的是200V系列:220V额定/400V系列:440V额定的情况。

(*3) 不能输出高于电源电压的电压。

(*4) 所指的是将载频(功能代码F26)设置为3kHz以下的情况。载频为4kHz以上时，100%连续运转时请使用( )内以下的电流。

(*5) 表示的是使用直流电抗器(DCR)时的值。

(*6) 电动机单体在AVR控制OFF时从60Hz减速的情况下的平均制动转矩的数值。(随电动机效率的变化而变化。)

(*7) 相间不平衡率[%] = (较大电压[V]-较小电压[V]) / 3相平均电压(V)×67(参照IEC61800-3)
以2～3%的不平衡率使用的情况下，请使用交流电抗器(ACR:选配件)。

(*8) 是指电源容量为500kVA(变频器容量超过50kVA的情况下，为变频器容量的10倍)，连接于%X=5%的电源时的计算值。





  准标准规格 RS-485通信内置型

  ■3相200V系列


项 目 规 格
型 号(FRN□□□E1S-2□12) 0.1 0.2 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15
标准适用电动机[kW](*1) 0.1 0.2 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15
额定输出 额定容量[kVA](*2) 0.30 0.57 1.1 1.9 3.0 4.1 6.4 9.5 12 17 22
电压[V](*3) 3相200～240V (带AVR功能)
额定电流[A](*4) 0.8
(0.7)		 1.5
(1.4)		 3.0
(2.5)		 5.0
(4.2)		 8.0
(7.0)		 11
(10)		 17
(16.5)		 25
(23.5)		 33
(31)		 47
(44)		 60
(57)
额定过载电流 额定输出电流的150% - 1min, 200% - 0.5s
额定频率[Hz] 50, 60Hz


输入电源
 相数·电压·频率 3相200～240V. 50/60Hz
电压·频率容许变动 电压:+10～-15% (相间不平衡率:2%以内 (*7)) 频率:+5～-5%
额定输入电流[A](*8) 带DCR 0.57 0.93 1.6 3.0 5.7 8.3 14.0 21.1 28.8 42.2 57.6
无DCR 1.1 1.8 3.1 5.3 9.5 13.2 22.2 31.5 42.7 60.7 80.1
所需电源容量[kVA](*5)
 0.2 0.3 0.6 1.1 2.0 2.9 4.9 7.4 10 15 20
制动
 制动转矩[%](*6) 150 100 70 40 20
直流制动 制动开始频率:0.1～60.0Hz. 制动时间:0.0～30.0s. 制动动作值:0～100%
制动用晶体管 内置
适用安全标准
 UL508C, C22.2No.14 (申请中), EN50178:1997
保护结构(IEC60529) IP20封闭形, UL open type
冷却方式 自冷 风扇冷却
RS-485通信卡 内置RS-485通信接口卡，装备2个RJ-45接口，可以分支线连接
重 量[kg] 0.6 0.6 0.7 0.8 1.7 1.7 2.3 3.4 3.6 6.1 7.1




(*1) 标准适用电动机是指富士电机的4极标准电动机。

(*2) 额定容量所指的是200V系列:220V额定/400V系列:440V额定的情况。

(*3) 不能输出高于电源电压的电压。

(*4) 所指的是将载频(功能代码F26)设置为3kHz以下的情况。载频为4kHz以上时，100%连续运转时请使用( )内以下的电流。

(*5) 表示的是使用直流电抗器(DCR)时的值。

(*6) 电动机单体在AVR控制OFF时从60Hz减速的情况下的平均制动转矩的数值。(随电动机效率的变化而变化。)

(*7) 相间不平衡率[%]= （（较大电压 [V] - 较小电压 [V]）/3相平均电压 [V] ） × 67 (参照IEC61800-3) 以2～3%的不平衡率使用的情况下，请使用交流电抗器(ACR:选配件)。

(*8) 是指电源容量为500kVA(变频器容量超过50kVA的情况下，为变频器容量的10倍)，连接于%X=5%的电源时的计算值。





  ■3相400V系列


项 目 规 格
型 号(FRN□□□E1S-4□12) 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15
标准适用电动机]kW](*1) 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15
额定输出 额定容量[kVA](*2) 1.1 1.9 2.8 4.1 6.8 9.9 13 18 22
电压[V](*3) 3相380～480V (带AVR功能)
额定电流[A] 1.5 2.5 3.7 5.5 9.0 13 18 24 30
额定过载电流 额定输出电流的150% - 1min, 200% - 0.5s
额定频率[Hz] 50, 60Hz


输入电源
 相数·电压·频率 3相380～480V. 50/60Hz
电压·频率容许变动 电压:+10～-15% (相间不平衡率:2%以内 (*7)) 频率:+5～-5%
额定输入电流[A](*8) 带DCR 0.85 1.6 3.0 4.4 7.3 10.6 14.4 21.1 28.8
无DCR 1.7 3.1 5.9 8.2 13.0 17.3 23.2 33.0 43.8
所需电源容量[kVA](*5)
 0.6 1.1 2.0 2.9 4.9 7.4 10 15 20
制动
 制动转矩[%](*6) 100 70 40 20
直流制动 制动开始频率:0.1～60.0Hz. 制动时间:0.0～30.0s. 制动动作值:0～100%
制动用晶体管 内置
适用安全标准
 UL508C, C22.2No.14 (申请中), EN50178:1997
保护结构(IEC60529) IP20封闭形, UL open type
冷却方式 自冷 风扇冷却
RS-485通信卡 内置RS-485通信接口卡，装备2个RJ-45接口，可以分支线连接
重 量[kg] 1.1 1.2 1.7 1.7 2.3 3.4 3.6 6.1 7.1




(*1) 标准适用电动机是指富士电机的4极标准电动机。

(*2) 额定容量所指的是200V系列:220V额定/400V系列:440V额定的情况。

(*3) 不能输出高于电源电压的电压。

(*4) 所指的是将载频(功能代码F26)设置为3kHz以下的情况。载频为4kHz以上时，100%连续运转时请使用( )内以下的电流。

(*5) 表示的是使用直流电抗器(DCR)时的值。

(*6) 电动机单体在AVR控制OFF时从60Hz减速的情况下的平均制动转矩的数值。(随电动机效率的变化而变化。)

(*7) 相间不平衡率[%]= （（较大电压 [V] - 较小电压 [V]）/3相平均电压 [V] ） × 67 (参照IEC61800-3) 以2～3%的不平衡率使用的情况下，请使用交流电抗器(ACR:选配件)。

(*8) 是指电源容量为500kVA(变频器容量超过50kVA的情况下，为变频器容量的10倍)，连接于%X=5%的电源时的计算值。






  ■单相200V系列


项 目 规 格
型 号(FRN□□□E1S-7□12) 0.1 0.2 0.4 0.75 1.5 2.2
标准适用电动机]kW](*1) 0.1 0.2 0.4 0.75 1.5 2.2
额定输出 额定容量[kVA](*2) 0.30 0.57 1.1 1.9 3.0 4.1
电压[V](*3) 3相200～240V (带AVR功能)
额定电流[A](*4) 0.8
(0.7)		 1.5
(1.4)		 3.0
(2.5)		 5.0
(4.2)		 8.0
(7.0)		 11
(10)
额定过载电流 额定输出电流的150% - 1min, 200% - 0.5s
额定频率[Hz] 50, 60Hz


输入电源
 相数·电压·频率 单相200～240V. 50/60Hz
电压·频率容许变动 电压:+10～-10% 频率:+5～-5%
额定输入电流[A](*8) 带DCR 1.1 2.0 3.5 6.4 11.6 17.5
无DCR 1.8 3.3 5.4 9.7 16.4 24.8
所需电源容量[kVA](*5) 0.3 0.4 0.7 1.3 2.4 3.5
制动
 制动转矩[%](*6) 150 100 70 40
直流制动 制动开始频率:0.1～60.0Hz. 制动时间:0.0～30.0s. 制动动作值:0～100%
制动用晶体管 内置
适用安全标准
 UL508C, C22.2No.14 (申请中), EN50178:1997
保护结构(IEC60529) IP20封闭形, UL open type
冷却方式 自冷 风扇冷却
RS-485通信卡 内置RS-485通信接口卡，装备2个RJ-45接口，可以分支线连接
重 量[kg] 0.6 0.6 0.7 0.9 1.8 2.4




(*1) 标准适用电动机是指富士电机的4极标准电动机。

(*2) 额定容量所指的是200V系列:220V额定/400V系列:440V额定的情况。

(*3) 不能输出高于电源电压的电压。

(*4) 所指的是将载频(功能代码F26)设置为3kHz以下的情况。载频为4kHz以上时，100%连续运转时请使用( )内以下的电流。

(*5) 表示的是使用直流电抗器(DCR)时的值。

(*6) 电动机单体在AVR控制OFF时从60Hz减速的情况下的平均制动转矩的数值。(随电动机效率的变化而变化。)

(*7) 相间不平衡率[%]= （（较大电压 [V] - 较小电压 [V]）/3相平均电压 [V] ） × 67 (参照IEC61800-3) 以2～3%的不平衡率使用的情况下，请使用交流电抗器(ACR:选配件)。

(*8) 是指电源容量为500kVA(变频器容量超过50kVA的情况下，为变频器容量的10倍)，连接于%X=5%的电源时的计算值。





  准标准规格 EMC滤波器一体型

  ■3相200V系列


项 目 规 格
型 号(FRN□□□E1E-2J) 0.1 0.2 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15
标准适用电动机[kW](*1) 0.1 0.2 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15
额定输出 额定容量[kVA](*2) 0.30 0.57 1.1 1.9 3.0 4.1 6.4 9.5 12 17 22
电压[V](*3) 3相200～240V (带AVR功能)
额定电流[A](*4) 0.8
(0.7)		 1.5
(1.4)		 3.0
(2.5)		 5.0
(4.2)		 8.0
(7.0)		 11
(10)		 17
(16.5)		 25
(23.5)		 33
(31)		 47
(44)		 60
(57)
额定过载电流 额定输出电流的150% - 1min, 200% - 0.5s
额定频率[Hz] 50, 60Hz


输入电源
 相数·电压·频率 3相200～240V. 50/60Hz
电压·频率容许变动 电压:+10～-15% (相间不平衡率:2%以内 (*7)) 频率:+5～-5%
额定输入电流[A](*8) 带DCR 0.57 0.93 1.6 3.0 5.7 8.3 14.0 21.1 28.8 42.2 57.6
无DCR 1.1 1.8 3.1 5.3 9.5 13.2 22.2 31.5 42.7 60.7 80.1
所需电源容量[kVA](*5)
 0.2 0.3 0.6 1.1 2.0 2.9 4.9 7.4 10 15 20
制动
 制动转矩[%](*6) 150 100 70 40 20
直流制动 制动开始频率:0.1～60.0Hz. 制动时间:0.0～30.0s. 制动动作值:0～100%
制动用晶体管 内置
适用安全标准
 UL508C, C22.2No.14 (申请中), EN50178:1997
保护结构(IEC60529) IP20封闭形, UL open type
冷却方式 自冷 风扇冷却
适用EMC标准 杂音端子，放射杂音 Class 1A(EN55011:1998/A11:1999) 2nd Env.(EN61800-3:1996+A11:2000)
抗扰性 2nd Env.(EN61800-3:1996/A11:2000)
重 量[kg] 0.7 0.7 0.8 0.9 2.4 2.4 2.9 5.1 5.3 10.3 11.3




(*1) 标准适用电动机是指富士电机的4极标准电动机。

(*2) 额定容量所指的是200V系列:220V额定/400V系列:440V额定的情况。

(*3) 不能输出高于电源电压的电压。

(*4) 所指的是将载频(功能代码F26)设置为3kHz以下的情况。载频为4kHz以上时，100%连续运转时请使用( )内以下的电流。

(*5) 表示的是使用直流电抗器(DCR)时的值。

(*6) 电动机单体在AVR控制OFF时从60Hz减速的情况下的平均制动转矩的数值。(随电动机效率的变化而变化。)

(*7) 相间不平衡率[%]= （（较大电压 [V] - 较小电压 [V]）/3相平均电压 [V] ） × 67 (参照IEC61800-3) 以2～3%的不平衡率使用的情况下，请使用交流电抗器(ACR:选配件)。

(*8) 是指电源容量为500kVA(变频器容量超过50kVA的情况下，为变频器容量的10倍)，连接于%X=5%的电源时的计算值。





  ■3相400V系列


项 目 规 格
型 号(FRN□□□E1E-4J) 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15
标准适用电动机[kW](*1) 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15
额定输出 额定容量[kVA](*2) 1.1 1.9 2.8 4.1 6.8 9.9 13 18 22
电压[V](*3) 3相380～480V (带AVR功能)
额定电流[A] 1.5 2.5 3.7 5.5 9.0 13 18 24 30
额定过载电流 额定输出电流的150% - 1min, 200% - 0.5s
额定频率[Hz] 50, 60Hz


输入电源
 相数·电压·频率 3相380～480V. 50/60Hz
电压·频率容许变动 电压:+10～-15% (相间不平衡率:2%以内 (*7)) 频率:+5～-5%
额定输入电流[A](*8) 带DCR 0.85 1.6 3.0 4.4 7.3 10.6 14.4 21.1 28.8
无DCR 1.7 3.1 5.9 8.2 13.0 17.3 23.2 33.0 43.8
所需电源容量[kVA](*5)
 0.6 1.1 2.0 2.9 4.9 7.4 10 15 20
制动
 制动转矩[%](*6) 100 70 40 20
直流制动 制动开始频率:0.1～60.0Hz. 制动时间:0.0～30.0s. 制动动作值:0～100%
制动用晶体管 内置
适用安全标准
 UL508C, C22.2No.14 (申请中), EN50178:1997
保护结构(IEC60529) IP20封闭形, UL open type
冷却方式 自冷 风扇冷却
适用EMC标准 杂音端子，放射杂音 Class 1A(EN55011:1998/A1:1999) 2nd Env.(EN61800-3:1996+A11:2000)
抗扰性 2nd Env.(EN61800-3:1996/A11:2000)
重 量[kg] 1.5 1.6 2.5 2.5 3.0 4.8 5.0 8.1 9.1




(*1) 标准适用电动机是指富士电机的4极标准电动机。

(*2) 额定容量所指的是200V系列:220V额定/400V系列:440V额定的情况。

(*3) 不能输出高于电源电压的电压。

(*4) 所指的是将载频(功能代码F26)设置为3kHz以下的情况。载频为4kHz以上时，100%连续运转时请使用( )内以下的电流。

(*5) 表示的是使用直流电抗器(DCR)时的值。

(*6) 电动机单体在AVR控制OFF时从60Hz减速的情况下的平均制动转矩的数值。(随电动机效率的变化而变化。)

(*7) 相间不平衡率[%]= （（较大电压 [V] - 较小电压 [V]）/3相平均电压 [V] ） × 67 (参照IEC61800-3) 以2～3%的不平衡率使用的情况下，请使用交流电抗器(ACR:选配件)。

(*8) 是指电源容量为500kVA(变频器容量超过50kVA的情况下，为变频器容量的10倍)，连接于%X=5%的电源时的计算值。





  ■单相200V系列


项 目 规 格
型 号(FRN□□□E1E-7J) 0.1 0.2 0.4 0.75 1.5 2.2
标准适用电动机[kW](*1) 0.1 0.2 0.4 0.75 1.5 2.2
额定输出 额定容量[kVA](*2) 0.30 0.57 1.1 1.9 3.0 4.1
电压[V](*3) 3相200～240V (带AVR功能)
额定电流[A](*4) 0.8
(0.7)		 1.5
(1.4)		 3.0
(2.5)		 5.0
(4.2)		 8.0
(7.0)		 11
(10)
额定过载电流 额定输出电流的150% - 1min, 200% - 0.5s
额定频率[Hz] 50, 60Hz


输入电源
 相数·电压·频率 单相200～240V. 50/60Hz
电压·频率容许变动 电压:+10～-10% 频率:+5～-5%
额定输入电流[A](*8) 带DCR 1.1 2.0 3.5 6.4 11.6 17.5
无DCR 1.8 3.3 5.4 9.7 16.4 24.8
所需电源容量[kVA](*5) 0.3 0.4 0.7 1.3 2.4 3.5
制动
 制动转矩[%](*6) 150 100 70 40
直流制动 制动开始频率:0.1～60.0Hz. 制动时间:0.0～30.0s. 制动动作值:0～100%
制动用晶体管 内置
适用安全标准
 UL508C, C22.2No.14 (申请中), EN50178:1997
保护结构(IEC60529) IP20封闭形, UL open type
冷却方式 自冷 风扇冷却
适用EMC标准
 杂音端子，放射杂音 Class 1A(EN55011:1998/A1:1999)
抗扰性 2nd Env.(EN61800-3:1996/A11:2000)
重 量[kg] 0.7 0.7 0.8 1.3 2.5 3.0




(*1) 标准适用电动机是指富士电机的4极标准电动机。

(*2) 额定容量所指的是200V系列:220V额定/400V系列:440V额定的情况。

(*3) 不能输出高于电源电压的电压。

(*4) 所指的是将载频(功能代码F26)设置为3kHz以下的情况。载频为4kHz以上时，100%连续运转时请使用( )内以下的电流。

(*5) 表示的是使用直流电抗器(DCR)时的值。

(*6) 电动机单体在AVR控制OFF时从60Hz减速的情况下的平均制动转矩的数值。(随电动机效率的变化而变化。)

(*7) 相间不平衡率[%]= （（较大电压 [V] - 较小电压 [V]）/3相平均电压 [V] ） × 67 (参照IEC61800-3) 以2～3%的不平衡率使用的情况下，请使用交流电抗器(ACR:选配件)。

(*8) 是指电源容量为500kVA(变频器容量超过50kVA的情况下，为变频器容量的10倍)，连接于%X=5%的电源时的计算值。





  通用规范


项 目 详 细 规 格 备 注 相关功能代码
输
出
频
率
 调
整		 较高输出频率 25～400Hz可变设定   F03
基本(基准)频率 25～400Hz可变设定   F04
起动频率 0.1～60.0Hz 可变设定、持续时间0.0～10.0s   F23,F24
载频 0.75～15kHz
注意)为了保护变频器，载频为6kHz以上的情况下，根据环境温度和输出电流的情况，有时载频会自动降低(有自动降低停止功能)。
·载频调制:分散载频，降低噪音。		 为了保护变频器,有时根据环境温度、输出电流的情况，载频会自动下降。可通过功能代码H98取消自动保护功能。 F26
F27
H98
精 度 ·模拟设定      ：较高输出频率的±0.2%以下(25±10℃)
·操作面板设定  ：较高输出频率的±0.01%以下(-10～+50℃)

设定分解能辨率
·模拟设定 :较高输出频率的1/3000(0.02Hz/60Hz时, 0.04Hz/120Hz时)
·操作面板设定 :0.01Hz(99.99Hz以下), 0.1Hz(100.0Hz以上)
·链接运转 : 能由以下两种选择。
  ·较高输出频率的1/20000(0.003Hz/60Hz时, 0.006Hz/120Hz时)
  ·0.01Hz(固定)

通过∧,∨键进行设定时。
控

制		 控制方式 ·V/f控制  ·动态转矩矢量控制(带磁通测定功能)  ·V/f控制(配置PG反馈卡(选件)，电动机配置相应感应器)
电压/频率特性 200V系列 可共同将基本(基准)频率、较高输出频率设定为80～240V。
可选择AVR控制的ON/OFF。
 F03～F06
可将折线V/f设定(2点)为:任意电压(0～240V)，频率(0～400Hz)。 H50～H53
400V系列 可共同将基本(基准)频率、较高输出频率设定为160～500V。
可选择AVR控制的ON/OFF。		 F03～F06
可将折线V/f设定(2点)为:任意电压(0～500V)，频率(0～400Hz) H50～H53
转矩提升 ·自动转矩提升(恒定转矩负载用)
·手动转矩提升:可设定为任意的转矩提升值(0.0~20.0%)
·可选择适用负载(恒定转矩负载用，2次方递减转矩负载用)		 F09, F37
起动转矩 200%以上/设定频率0.5Hz 滑差补偿·自动转矩提升动作时   H68, F37
运转·操作 键操作
 通过RUN,STOP键进行运转(正转，反转)·停止 操作面板(标准配置) F02
通过FWD,REV,STOP键进行运转(正转，反转)·停止 多功能操作面板(选配件) F02
外部信号
(数字输入·7点) 		:正转(反转)运转·停止指令[可3线运转]自由旋转指令，外部警报，异常复位等。
  E01～E05
E98, E99
链接运转 :通过RS-485通信、现场总线通信(选配件)进行运转
  H30, y98
运转指令切换 :链接切换、通信与变频器本体(操作面板或外部信号)的切换

频率设定
键操作 通过∧,∨键进行设定
附带数据保护功能 F01, C30
外置旋钮 :通过可变电阻(1～5kΩ1/2W)进行设定。
连接模拟输入端子13、12、11。可变电阻器也是必要条件。
模拟输入 ·通过外部的电压、电流进行设定。
·DC0～±10V(DC0～±5V)/0～±100%(端子12, C1(V2))
·DC4～20mA/0～100%(端子C1)		 ·DC0～+5V取决于模拟输入增益可变设定(200%)。DC+1～+5V也能由偏置、模拟输入增益进行调整。
·可以从端子C1输入电压(端子V2)。
 F18, C50,
C32～C34,
C37～C39,
C42～C44
多段频率选择 :可在较大16段(0-15段)间选择。
  C05～C19
UP/DOWN运转 :数字输入信号为ON期间，可以提高/降低频率。
  F01, C30
链接运转 : 通过RS-485通信、现场总线通信(选配件)进行设定。
  H30, y98
频率设定切换 :可通过外部信号(数字量输入)对2类频率设定进行切换。
  可将经由通信的频率设定，切换为多段频率设定。
  F01, C30
频率辅助设定 :将端子12输入、端子C1输入(端子V2输入)作为频率辅助设定，能够对主设定进行加法运算。
  E61～E63
反动作 :通过数字输入信号和功能代码设定，可进行正动作/反动作的设定和切换。
·DC+10～0V/0～100%(端子12, C1(V2))
·DC20～4mA/0～100%(端子C1)
  C53
脉冲列输入 :30kHz(max.)/较高输出频率
配置PG反馈卡(选件)时
加速·减速时间




(曲线)		 0.00～3600s
※如设定为0.00s，则加速时间或减速时间的设定个别的会被删除，而以由外部信号形成的模式加速或减速。		   F07,F08
加速/减速时间可独立进行2种设定和选择，可由数字信号(1点)选择。   E10,E11
可从下列的4种中选择加减速的种类。
·直线加减速·S字加减速(较弱)·S字加减速(较强)·曲线加减速		   H07
运转指令OFF时可以让电动机通过自由旋转减速至停止。   H11
频率限制
(上限、下限频率)		 上限频率、下限频率均可通过Hz值进行可变设定。(设定范围:0～400Hz) 设定频率在下限频度以下，可选择以下限频率继续运转或停止。 F15, F16
H63
偏置 可对频率设定、PID指令的偏置在0～±100%的范围内进行个别设定。   F18, C50～C52
增益 可对模拟输入的增益在0～200%的范围内进行可变设定。 可个别设定电压信号(端子12、C1(V2))和电流信号(端子C1)。 C32, C34, C37
C39, C42, C44
跳越频率 可对动作点(3点)和通用的跳越范围(0～30.0Hz)进行设定。   C01～C04
定时器运转 通过操作面板设定运转停止时间。(周期运转)   C21
点动运转 ·通过输入数字信号或通过操作面板进行运作。
·可以设定专用的加减速时间(通用)。
·点动频率:0.00～400.0Hz		   H54
C20
瞬间停电再起动 ·电力恢复时无须使电动机停止便可再起动变频器。
·如果选择「继续运转模式」，则进行输出频率略微下降，同时等待电源恢复的控制。
·电力恢复时可在从 < 起动频率开始起动/从瞬间停电前的频率开始起动/从已设定的频率开始起动 > 之间选择。
·再起动时，可在搜索速度后再起动。		   F14
H13～H16

H92, H93
转矩限制 ·在运转时，将输出转矩控制在预先设置的限制值以下。
·通过数字输入信号可以切换到第2转矩限制值。
·切换转矩限制值1/2时，可使用软启动(滤波功能)。
   F40, F41
E16, E17 H76
电流限制 在运转时，将电流控制在预先设置的限制值以下。   F43, F44
滑差补偿控制 ·对因负载引起的速度降低进行补偿，进行稳定的运转。
·时间常数可以变更、可以选择 < 加减速时有效/无效、基准频率以上时有效/无效 > 。 		  H68
P09～P12
下垂控制 根据负载转矩，进行速度降低控制。   H28




项 目 详 细 规 格 备 注 相关
功能代码
控

制		 PID控制 可进行处理用PID调节器控制及浮辊式张力控制。
■程序指令
·操作面板(∧,∨键) :0～100%
·模拟输入(端子12, C1(V2)) :DC0～±10V/0～±100%
·模拟输入(端子C1) :DC4～20mA/0～100%
·UP/DOWN(数字输入)
:0～100%
·通信(RS-485, BUS选项) :0～20,000/0～100%
  E61～E63
J01～J06
J10～J19
■反馈值
·模拟输入(端子12, C1(V2))
 :DC0～±10V/0～±100%
·模拟输入(端子C1) :DC4～20mA/0～100%
■附属功能
·可报警输出(绝对值报警，偏差报警) ·正动作/反动作切换　·PID输出限制

·反重置终结功能 ·积分复位/保持功能
·速度控制(滑差补偿、A、B相/B相) 配置PG接口
引入 起动前搜索电动机的旋转速度，不停止自由旋转中的电动机，引入。   H09,H13,H17
再生回避控制 减速中，转矩运算值超过预先设定值以上时，自动控制输出频率延长减速时间，防止 跳闸。 根据负载的条件，有时会发生跳闸现象。 H69,F08
减速特性 减速时，增加电动机的损耗，减少变频器中再生的负荷能量，防止 跳闸。
   H71
自动节能运转 一定速度运转时，对输出电压进行控制，使电动机损耗和变频器损耗的总和变为较小。   F37,F09
过载回避控制 当因使用环境温度，使用频率，电动机负载等原因造成变频器过载时，在过载保护功能启动前自动减低输出 频率回避过载跳闸。   H70
自动整定 自动整定电动机的常数。 可以选择电动机转动模式或电动机不转动模式。 P04
冷却风扇ON-OFF控制 检测变频器的内部温度，温度较低时，停止冷却风扇动作 可以作为晶体管输出信号向外部输出。 H06
第2电动机设定 ·1台变频器可以切换驱动2台电动机(不能在运转中切换)可以对第2台电动机的各项数据:基本(基准)频率、 额定电流、转矩提升，电子热继器丒滑差补偿等进行设定。
·第2台电动机的常数可在内部设定(可自动整定)
通用DI 可将已设定的端子中任意连接的外部数字信号的有无传送到高位控制器。
通用AO 可将高位控制器发出的任意输出从端子FM输出。
速度控制 通过脉冲编码器检测电动机的转数，进行速度控制。 配置PG接口卡时
定位功能 通过对到停止点的脉冲数、减速点等进行设置，可使仅1项程序进行。 配置PG接口卡时
旋转方向限制 可从防止反转丒防止正转中进行选择。
显

示		 运转·停止中 ·速度监视·输出电流[A]·输出电压[V]·转矩运算值·消耗功率[kW]·PID指令值·PID反馈值·PID输出·负载 率·电动机输出·定时器运作时的时间显示。
◆速度监视可从以下各项中选择进行显示。
设定频率[Hz]·输出频率1(滑差补偿前)[Hz]·输出频率2(滑差补偿后)[Hz]
电动机旋转速度设定值[r/min]·电动机旋转速度[r/min]
负载旋转速度设定值[r/min]·负载旋转速度[r/min]
线速度设定值[m/min]·线速度[m/min]
定尺寸送进时间设定值[min]·定尺寸送进时间[min]
   E43


E48
寿命预报 显示主电路电容器、印刷电路板电容器、冷却风扇的寿命。 可以作为晶体管输出信号向外部输出。
累计运转时间 显示电动机的累计运转时间、变频器的累计运转时间和积累耗电量。
I/O检测 显示变频器输入输出信号的状态。
电力监视 消耗功率(瞬间)、累计电能、电费(累计电能亊显示系数)
跳闸时 以[代码]显示跳闸的原因。
(过电流:加速中) (过电流:减速中)
(过电流:恒速度运转中) (输入缺相)
(欠电压) (输出缺相)
(过电压:加速中) (过电压:减速中)
(过电压:恒速度运转中) (冷却风扇过热)
(外部报警) (变频器内过热)
(电动机保护(PTC热敏电阻)) (电动机1过载)
(电动机2过载) 变频器过载
(抱闸电阻过热) (PG断线)
(内存出错) (操作面板通信出错)
(CPU出错) (选配件通信出错)
(选配件出错) (运转动作出错)
(整定出错) (RS-485通信出错)
(欠电压时数据保存出错) (RS-485通信出错(选配件))
(电源LSI出错) (模拟故障)

运转中、跳闸时 较多可保存并显示过去4次跳闸记录和详细内容。   E52
保

护		 过电流保护 过载导致过电流时，停止变频器输出。
短路保护 输出电路短路导致过电流时，停止变频器输出。
接地保护 输出电路接地导致过电流时，停止变频器输出，但此功能仅限于变频器启动时有效。
过压保护 检测出直流中间电路电压过大，停止变频器输出。
但是当操作错误投入异常高压时此功能失效。		 3相、单相200V/DC400V
3相400V/DC800V
欠压保护 检测出直流中间电路电压降低，停止变频器输出。 3相、单相200V/DC200V
3相400V/DC400V		 F14
输入缺相保护 检测出输入电源的缺相， 停止变频器输出。 可通过功能码H98，取消保护动作。 H98
输出缺相保护 检测出起动时或运转过程中的输出配线缺相，停止变频器输出。 可通过功能码H98，取消保护动作。 H98
过热保护 针对冷却风扇的故障和过载，检测变频器的散热片或变频器装置内部的温度，停止变频器输出。   H43
通过抱闸电阻的电子热继电器功能的设定，防止抱闸电阻的过热。
过载保护 通过对输出电流和内部温度的检测，计算IGBT内部的温度，当超过保护值时，停止变频器输出。
外部报警输入 通过数字量输入(THR)，发出报警并停止变频器。
电
动
机
保
护		 电子热继电器 通过电子热继电器功能的设定，停止变频器输出，保护电动机。
可以在全频率范围内保护通用电动机、变频电动机。也可以保护第2台电动机。
可以设定动作值以及热时间常数(0.5～75.0分钟)		 可以在0.5～75.0分钟范围内调整热时间常数。 F10～F12, P99
PTC热敏电阻 通过PTC热敏电阻停止变频器输出，保护电动机。
在连接端子C1、11间连接PTC热敏电阻，设定控制电路板上的开关和功能代码。		   H26, H27
过载预报 通过电子热继电器停止变频输出之前，可以在事先设定的水平上输出预报信号。   F10, F12, E34, E35, P99
存储器出错 在电源接通，或写入数据时，检查数据，检测出储存器异常时，停止变频器。
操作面板通信出错 从操作面板或多功能操作面板输入运行指令时，检测出和变频器之间的通信异常，停止变频器。
CPU出错 检测出由干扰等引起的CPU异常，停止变频器。
选配件通信出错 检测出选配件在使用时与变频器之间的通信异常，停止变频器。
选配件出错 检测出选配件在使用时发生异常，停止变频器。
运行出错 STOP键优先 通过端子台或者其它通信手段输入运行指令时，可以通过按操作面板上的STOP键强制性停止变频器，出现表示。
开始检测 在以下任一情况下输入运行指令，变频器会被停止，出现表示。
·投入电源时
·解除报警时
·从链接运行模式切换到运行指令模式时
整定出错 电动机常数整定时，检测出整定失败，整定中断或者整定结果异常，停止变频器。　
RS-485通信出错
(ch1)		 操作面板上的RS-485接口作为网络连接使用时，检测出与变频器的通信异常，停止变频器。
欠压时数据保存出错 在欠压保护运作时，如果不能保存数据，则显示出错。
RS-485通信出错
(选配件)		 选配件的RS-485作为网络连接使用时，检测出与变频器的通信异常，停止变频器。
硬件出错 检测出连接口接触不良等硬件异常，显示出错。
防止故障 在加速、恒速运转过程中，一旦输出电流超出限制值，则降低输出频率，避免过电流跳闸。   H12
瞬间停电保护 ·发生15ms以上瞬间停电时，保护功能启动(停止变频器)。
·选择瞬间停电再起动，则按设定时间以内的电压再起动。		   H13～H16
F14
总报警输出 ·变频器在报警停止状态时，输出中转信号。
·使用PRG/RESET键或数字输入信号(RST)，解除变频器停止状态。
再启动 由于跳闸导致停机时，可在自动复位后重新起动。 可以设定重试的次数和复位之前的等待时间。 H04, H05
电涌保护 针对侵入主电路电源线和地线之间的电涌电压，保护变频器。
指令丢失检测 检测出频率指令丢失(断线等)，输出报警，按已设定的频率(设定比例值)继续运行。   E65
环

境		 使用场所 室内无腐蚀性、可燃性气体，无灰尘、油雾、蒸汽的场合。(污染度2(IEC60664-1))
无阳光直射的地方。
环境温度 -10～+50℃ 横向紧密安装时为-10～40℃。
环境湿度 5～95%RH(不结露)
海拔高度
海拔高度[m] 输出性能下降
1,000以下 无
1,001～2,000 有
2,001～3,000 有※
※如果超出2,000[m]，作为低电压指令适合条件，请将接口电路和主电源进行绝缘隔离处理。
振动 2～9Hz(不含9HZ):3mm(振幅),9～20Hz(不含20HZ):9.8m/s2 ,20～55Hz(不含55HZ):2m/s2，55～200Hz(不含200HZ):1m/s2
保

存		 环境温度 -25～+65℃

环境湿度 5～95%RH(不结露)

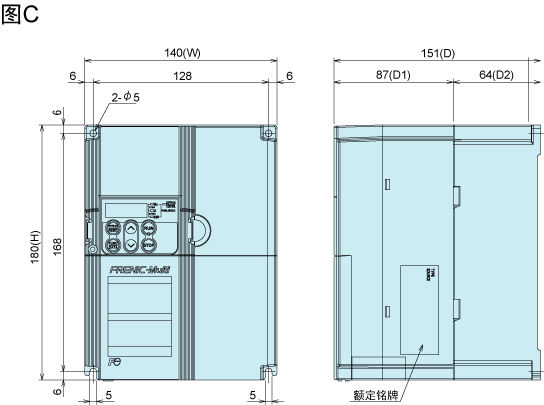

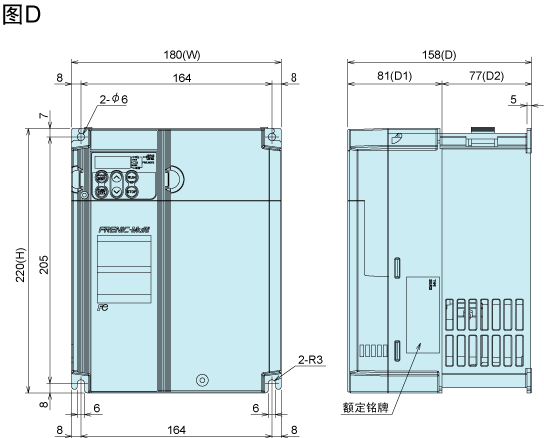

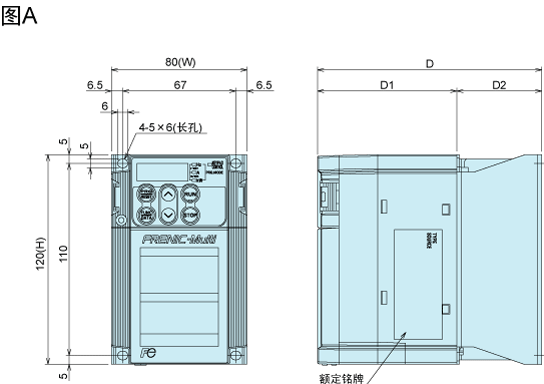

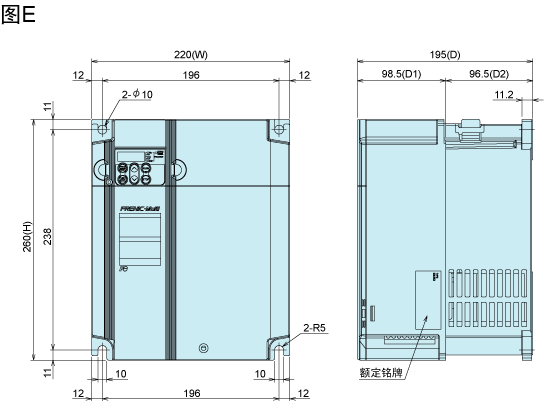

  外形尺寸图


  变频器主机标准型

















电源电压 变频器型号 图 尺寸(mm)
W H D D1 D2
3相200V FRN0.1E1S-2□** A 80 120 92 82 10
FRN0.2E1S-2□**
FRN0.4E1S-2□** 107 25
FRN0.75E1S-2□** 132 50
FRN1.5E1S-2□** B 110 130 150 86 64
FRN2.2E1S-2□**
FRN3.7E1S-2□** C 140 180 151 87 64
FRN5.5E1S-2□** D 180 220 158 81 77
FRN7.5E1S-2□**
FRN11E1S-2□** E 220 260 195 98.5 96.5
FRN15E1S-2□**
3相400V FRN0.4E1S-4□** B 110 130 126 86 40
FRN0.75E1S-4□** 150 64
FRN1.5E1S-4□**
FRN2.2E1S-4□**
FRN3.7E1S-4□** C 140 180 151 87 64
FRN5.5E1S-4□** D 180 220 158 81 77
FRN7.5E1S-4□**
FRN11E1S-4□** E 220 260 195 98.5 96.5
FRN15E1S-4□**
3相400V FRN0.1E1S-7□** A 80 120 112 102 10
FRN0.2E1S-7□**
FRN0.4E1S-7□** 127 25
FRN0.75E1S-7□** 152 50
FRN1.5E1S-7□** B 110 130 160 96 64
FRN2.2E1S-7□** C 140 180 151 87 64


  注1) PG接口卡内置型以及RS-485通信卡内置型与标准型同一尺寸。
注2) 型号末尾的**根据型号的不同有时为英文字母和数字。**:无(标准型),1P(PG接口卡内置型),12(RS-485通信卡内置型)。

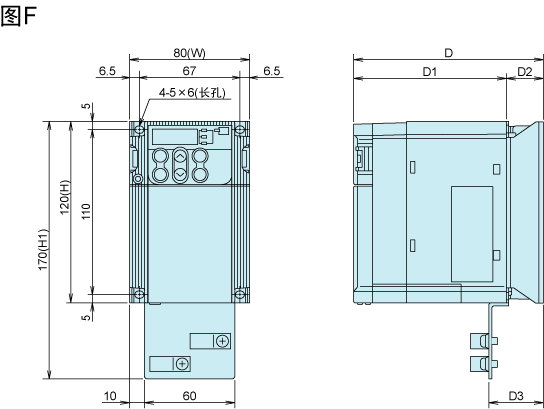

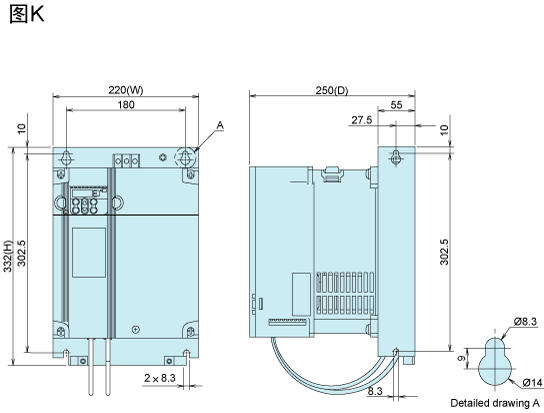

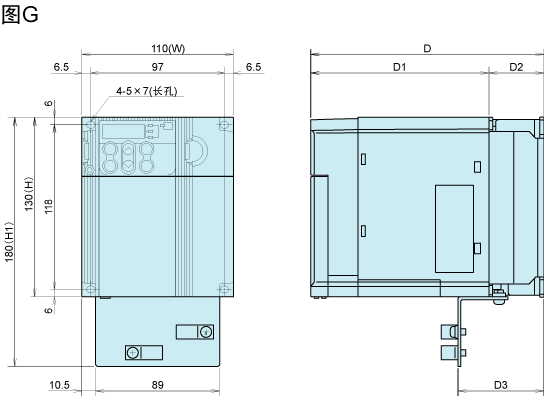

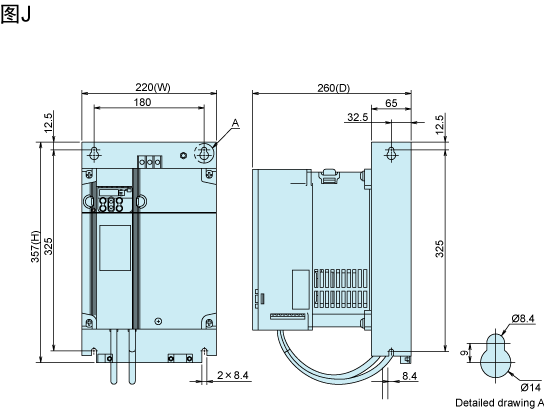

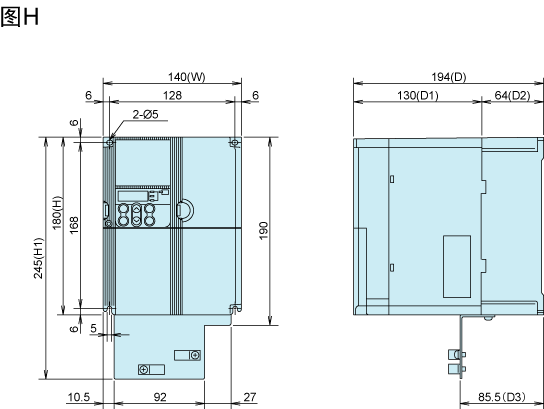

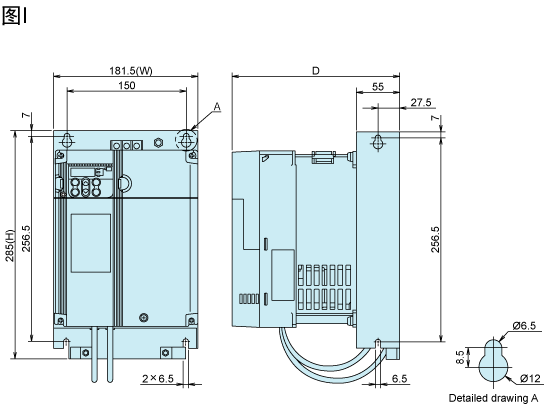

  变频器主机EMC滤波器一体型（准标准规格）




















电源电压 变频器型号 图 尺寸(mm)
W H H1 D D1 D2 D3
3相200V FRN0.1E1E-2□** F 80 120 170 112 102 10 21.2
FRN0.2E1E-2□**
FRN0.4E1E-2□** 127 25 36.2
FRN0.75E1E-2□** 152 50 61.2
FRN1.5E1E-2□** H 140 180 245 194 130 64 85.5
FRN2.2E1E-2□**
FRN3.7E1E-2□**
FRN5.5E1E-2□** I 181.5 285 - 213 - - -
FRN7.5E1E-2□**
FRN11E1E-2□** J 220 357 - 260 - - -
FRN15E1E-2□**
3相400V FRN0.4E1E-4□** G 110 130 180 169 129 40 61.5
FRN0.75E1E-4□** 193 64 85.5
FRN1.5E1E-4□** H 140 180 245 194 130 64 85.5
FRN2.2E1E-4□**
FRN3.7E1E-4□**
FRN5.5E1E-4□** I 181.5 285 - 208 - - -
FRN7.5E1E-4□**
FRN11E1E-4□** K 220 332 - 250 - - -
FRN15E1E-4□**
3相400V FRN0.1E1E-7□** F 80 120 170 112 102 10 21.2
FRN0.2E1E-7□**
FRN0.4E1E-7□** 127 25 36.2
FRN0.75E1E-7□** G 110 130 180 150 110 40 55.2
FRN1.5E1E-7□** H 140 180 245 194 130 64 85.5
FRN2.2E1E-7□**


  注1) PG接口卡内置型以及RS-485通信卡内置型与标准型同一尺寸。
注2) 型号末尾的**根据型号的不同有时为英文字母和数字。**:无(标准型),1P(PG接口卡内置型),12(RS-485通信卡内置型)。



  操作面板

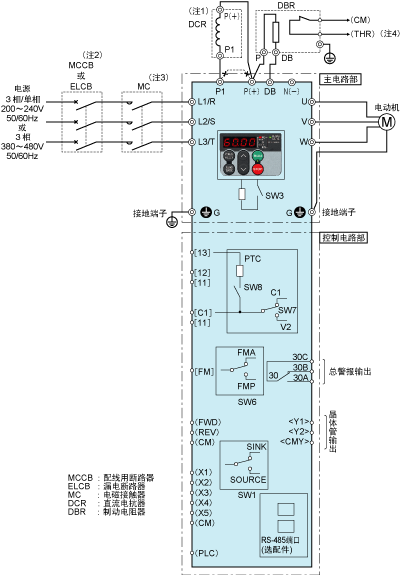

  接线图


  以下连接图仅供参考，实际操作时请务必参照使用说明书。


  操作面板运转






■使用操作面板进行运转、停止及频率设定

[配线顺序]
(1)进行主电路部的配线。

[操作方法]

(1)运转、停止:通过操作面板的按键操作(RUN,STOP)，运转或停止。
(2)频率设定:利用键设定频率。

注1) 连接直流电抗器(DCR)(选件)时，请拆下端子P1-P(+)之间的短路片后连接。

注2) 为了在变频器的输入侧(初级侧)保护配线，请在各变频器上安装我们推荐的断路器(MCCB)或漏电断路器(ELCB)(带过电流保护功能)。请不要使用推荐容量以上的断路器。

注3) 从电源上单独切离变频器时，必须使用电磁接触器(MC)，请根据实际使用情况选择我们推荐的MC。当MC、螺线管的线圈安装在变频器附近时，请使用浪涌吸收器，务必与线圈并联。

注4) “THR”功能可通过将代码数据“9”(外部警报)分配到端子X1～X5、FWD或REV(功能代码E01～E05、E98或E99)后使用。

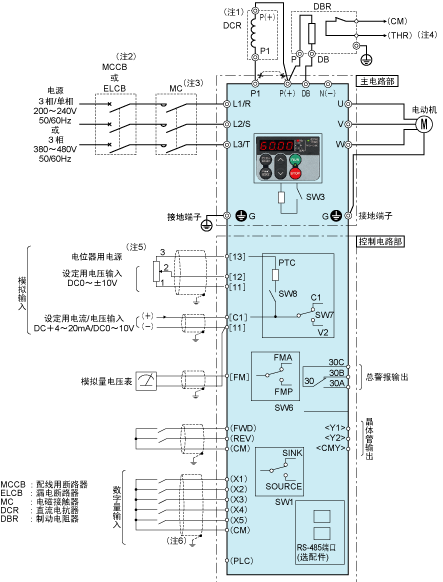

  使用外部信号运转






■使用外部信号进行运转、停止及频率设定

[配线顺序]
(1)进行主电路部以及控制电路部的配线。
(2)将功能代码F02设定为1(外部信号)。然后，将功能代码F01设定在1(电压输入(端子12)(DC 0～+10V))，2(电流输入(端子C1)(DC+4～20mA))等。

[操作方法]
(1)运转、停止:端子FWD-CM间短路时运转，断开时停止。
(2)频率设定:电压输入(DC 0～+10V)，电流输入(DC+4 ～20mA)等。

注1) 连接直流电抗器(DCR)(选件)时，请拆下端子P1-P(+)之间的短路片后连接。

注2) 为了在变频器的输入侧(初级侧)保护配线，请在各变频器上安装推荐的断路器(MCCB)或漏电断路器(ELCB)(带过电流保护功能)。请不要使用推荐容量以上的断路器。

注3) 从电源上单独切离变频器时，必须使用电磁接触器(MC)，请根据实际使用情况选择我们推荐的MC。当MC、螺线管的线圈安装在变频器附近时，请使用浪涌吸收器，务必与线圈并联。

注4) “THR”功能可通过将代码数据“9”(外部警报)分配到端子X1～X5、FWD或REV(功能代码E01～E05、E98或E99)后使用。

注5) 可在端子12-11间输入电压信号(DC 0～+10V，0～+5V，+1～+5V)，也可在端子13、12、11之间连接频率设定器(外部电位器)，设定预设频率。

注6) 控制信号线请使用双绞线或屏蔽线，请将屏蔽层接地。为防止噪音引起的误动作，请尽量远离主电路配线，绝对不要放入同一电缆槽内。(建议间隔距离在10(cm)以上)。交叉时，请和主电路配线呈直角。





  PG接口卡内置型






■使用外部信号进行运转、停止及频率设定

[配线顺序]
(1)进行主电路部以及控制电路部的配线。
(2)将功能代码F02设定为1(外部信号)。然后，将功能代码F01设定在1(电压输入(端子12)(DC 0～+10V))，2(电流输入(端子C1)(DC+4～20mA))等。

[操作方法]
(1)运转、停止:端子FWD-CM间短路时运转，断开时停止。
(2)频率设定:电压输入(端子12)，电流输入(端子C1)等。

注1) 连接直流电抗器(DCR)(选件)时，请拆下端子P1-P(+)之间的短路片后连接。

注2) 为了在变频器的输入侧(初级侧)保护配线，请在各变频器上安装推荐的断路器(MCCB)或漏电断路器(ELCB)(带过电流保护功能)。请不要使用推荐容量以上的断路器。

注3) 从电源上单独切离变频器时，必须使用电磁接触器(MC)，请根据实际使用情况选择我们推荐的MC。当MC、螺线管的线圈安装在变频器附近时，请使用浪涌吸收器，务必与线圈并联。

注4) “THR”功能可通过将代码数据“9”(外部警报)分配到端子X1～X5、FWD或REV(功能代码E01～E05、E98或E99)后使用。

注5) 可在端子12-11间输入电压信号(DC 0～+10V或0～+5V)，也可在端子13、12、11之间连接频率设定器(外部电位器)，设定预设频率。

注6) 控制信号线请使用双绞线或屏蔽线，请将屏蔽层接地。为防止噪音引起的误动作，请尽量远离主电路配线，绝对不要放入同一电缆槽内。(建议间隔距离在10(cm)以上)。交叉时，请和主电路配线呈直角。

注7) 连接电动机时，为了防止干扰，我们推荐使用3相4线式电缆连接。
电动机的接地线请连接在变频器的接地端子G上。





  RS-485通信卡接口-内置型






■使用外部信号进行运转、停止及频率设定

[配线顺序]
(1)进行主电路部以及控制电路部的配线。
(2)将功能代码F02设定为1(外部信号)。然后，将功能代码F01设定在1(电压输入(端子12)(DC 0～+10V))，2(电流输入(端子C1)(DC+4～20mA))等。

[操作方法]
(1)运转、停止:端子FWD-CM间短路时运转，断开时停止。
(2)频率设定:电压输入(端子12)，电流输入(端子C1)等。

注1) 连接直流电抗器(DCR)(选件)时，请拆下端子P1-P(+)之间的短路片后连接。

注2) 为了在变频器的输入侧(初级侧)保护配线，请在各变频器上安装推荐的断路器(MCCB)或漏电断路器(ELCB)(带过电流保护功能)。请不要使用推荐容量以上的断路器。

注3) 从电源上单独切离变频器时，必须使用电磁接触器(MC)，请根据实际使用情况选择我们推荐的MC。当MC、螺线管的线圈安装在变频器附近时，请使用浪涌吸收器，务必与线圈并联。

注4) “THR”功能可通过将代码数据“9”(外部警报)分配到端子X1～X5、FWD或REV(功能代码E01～E05、E98或E99)后使用。

注5) 可在端子12-11间输入电压信号(DC 0～+10V或0～+5V)，也可在端子13、12、11之间连接频率设定器(外部电位器)，设定预设频率。

注6) 控制信号线请使用双绞线或屏蔽线，请将屏蔽层接地。为防止噪音引起的误动作，请尽量远离主电路配线，绝对不要放入同一电缆槽内。(建议间隔距离在10(cm)以上)。交叉时，请和主电路配线呈直角。

注7) 连接电动机时，为了防止干扰，我们推荐使用3相4线式电缆连接。
电动机的接地线请连接在变频器的接地端子G上。





  周边机器接线图





  选件


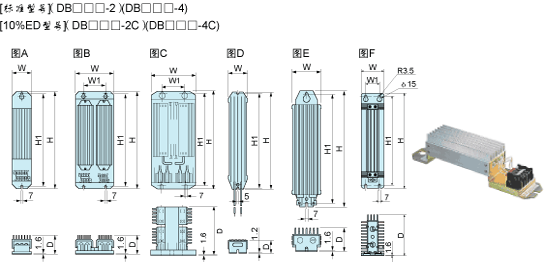

  制动电抗器




  ■选件


  电压 图 尺寸[mm] 重量
[kg]
200V系列 400V系列 W W1 H H1 D
标准
型号		 DB0.75-2 DB0.75-4 A 64 - 310 295 67 1.3
DB2.2-2 - A 76 - 345 332 94 2.0
- DB2.2-4 A 64 - 470 455 67 2.0
DB3.7-2 - A 76 - 345 332 94 2.0
- DB3.7-4 A 64 - 470 455 67 1.7
DB5.5-2 - B 142 90 450 430 67.5 4.5
- DB5.5-4 B 142 74 470 455 67 4.5
DB7.5-2 - B 156 90 390 370 90 5.0
- DB7.5-4 B 142 74 520 495 67 5.0
DB11-2 - C 142 74 430 415 160 6.9
- DB11-4 C 142 74 430 415 160 6.9
DB15-2 - C 142 74 430 415 160 6.9
- DB15-4 C 142 74 430 415 160 6.9

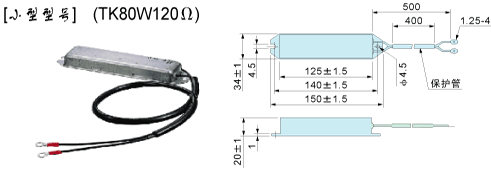

10%ED
型号		 DB0.75-2C DB0.75-4C D 43 - 221 215 30.5 0.5
DB2.2-2C DB2.2-4C E 67 - 188 172 55 0.8
DB3.7-2C DB3.7-4C E 67 - 328 312 55 1.6
DB5.5-2C DB5.5-4C E - - 378 362 78 2.9
DB7.5-2C DB7.5-4C E - - 418 402 78 3.3
DB11-2C DB11-4C F 80 50 460 440 140 4.3
DB15-2C DB15-4C F 80 50 580 440 140 5.6





制动
电阻
型号		 电源
电压		 变频器
型号		 型　号 数量
[个]		 阻值
[Ω]		 较大控制转矩[%] 连续制动
(100%转矩换算值)		 重复制动
(周期100s以下)
  50[Hz] 60[Hz]
[N·m] [N·m] 放电耐量
[kWs]		 制动时间
[s]		 平均容许损失
[kW]		 使用率
[%ED]
标准
型号		 3相
200V		 FRN0.1E1□-2C DB0.75-2 1 100 150 0.995 0.823 9 90 0.037 37
FRN0.2E1□-2C 1.99 1.65
FRN0.4E1□-2C 4.02 3.32 45 0.044 22
FRN0.75E1□-2C 7.57 6.25 17 0.068 18
FRN1.5E1□-2C DB2.2-2 1 40 15.0 12.4 34 0.075 10
FRN2.2E1□-2C 22.0 18.2 33 30 0.077 7
FRN3.7E1□-2C DB3.7-2
 1 33 37.1 30.5 37 20 0.093 5
FRN5.5E1□-2C DB5.5-2 1 20 150 54.3 40.5 55 20 0.138 5
FRN7.5E1□-2C DB7.5-2 1 15 74.4 61.6 37 10 0.188 5
FRN11E1□-2C DB11-2 1 10 108 89.5 55 0.275 5
FRN15E1□-2C DB15-2 1 8.6 147 122 75 0.375 5
3相
400V		 FRN0.4E1□-4C DB0.75-4 1 200 150 4.02 3.32 9 45 0.044 22
FRN0.75E1□-4C 7.57 6.25 17 0.068 18
FRN1.5E1□-4C DB2.2-4 1 160 15.0 12.4 34 0.075 10
FRN2.2E1□-4C 22.0 18.2 33 30 0.077 7
FRN3.7E1□-4C DB3.7-4 1 130 37.1 30.5 37 20 0.093 5
FRN5.5E1□-4C
 DB5.5-4 1 80 150 54.3 45.0 55 20 1.138 5
FRN7.5E1□-4C
 DB7.5-4 1 60 73.6 61.6 38 10 0.188 5
FRN11E1□-4C
 DB11-4 1 40 108 89.5 55 0.275 5
FRN15E1□-4C
 DB15-4 1 34.4 147 122 75 0.375 5
单相
200V		 FRN0.4E1□-7C DB0.75-2 1 100 150 4.02 3.32 9 45 0.044 22
FRN0.75E1□-7C 7.57 6.25 17 0.068 18
FRN1.5E1□-7C DB2.2-2 1 40 15.0 12.4 34 0.075 10
FRN2.2E1□-7C 22.0 18.2 33 30 0.077 7
10%ED
型号		 3相
200V		 FRN0.1E1□-2C DB0.75-2 1 100 150 0.995 0.823 50 1000 0.075 100
FRN0.2E1□-2C 1.99 1.65 500 75
FRN0.4E1□-2C 4.02 3.32 250 37
FRN0.75E1□-2C 7.57 6.25 133 20
FRN1.5E1□-2C DB2.2-2C 1 40 15.0 12.4 55 73 0.110 14
FRN2.2E1□-2C 22.0 18.2 50 10
FRN3.7E1□-2C DB3.7-2C 1 33 150 37.1 30.5 140 75 0.185 10
FRN5.5E1□-2C DB5.5-2C 1 20 54.3 40.5 55 20 0.275 10
FRN7.5E1□-2C DB7.5-2C 1 15 74.4 61.6 37 10 0.375 10
FRN11E1□-2C DB11-2C 1 10 108 89.5 55 0.55 10
FRN15E1□-2C DB15-2C 1 8.6 147 122 75 0.75 10
3相
400V		 FRN0.4E1□-4C DB0.75-4C 1 200 150 4.02 3.32 50 250 5 37
FRN0.75E1□-4C 7.57 6.25 133 20
FRN1.5E1□-4C DB2.2-4C 1 160 15.0 12.4 55 73 0.110 14
FRN2.2E1□-4C 22.0 18.2 50 10
FRN3.7E1□-4C DB3.7-4C 1 130 37.1 30.5 140 75 0.185 10
FRN5.5E1□-4C DB5.5-4C 1 80 150 54.3 45.0 55 20 0.275 10
FRN7.5E1□-4C DB7.5-4C 1 60 73.5 61.6 38 10 0.375 10
FRN11E1□-4C DB11-4C 1 40 108 89.5 55 0.55 10
FRN15E1□-4C DB15-4C 1 34.4 147 122 75 0.75 10
单相
200V		 FRN0.4E1□-7C DB0.75-2C 1 100 150 4.02 3.32 50 250 0.075 37
FRN0.75E1□-7C 7.57 6.25 133 20
FRN1.5E1□-7C DB2.2-2C 1 40 15.0 12.4 55 73 0.110 14
FRN2.2E1□-7C 22.0 18.2 50 10







电源电压 型号 TK80W120Ω
3相
200V		 电阻 容量[kW] 0.08
抗阻[Ω] 120
适用变频器 FRN0.1
E1□-2C		 FRN0.2
E1□-2C		 FRN0.4
E1□-2C		 FRN0.75
E1□-2C		 FRN1.5
E1□-2C		 FRN2.2
E1□-2C		 FRN3.7
E1□-2C
适用电动机输出[kW] 0.1 0.2 0.4 0.75 1.5 2.2 3.7
平均制动转矩[% 150 150
 150 130 100 65 45
容许制 容许制动频率[%]
 25 25 15 5 5 5 5
容许连续制动时间[S] 30 30 15 15 10 10 10
平均损失[kW] 0.033
放电耐量[kWs] 7



  (注) 本电阻不适用于3相400V系列和单相200V系列。




  直流电抗器（DC电抗器）





电源
电压		 标准适用
电动机
(kW)		 变频器型号 电抗器型号 尺寸(mm)
重量
(kg)
W W1 D D1 D2 H 安装孔 端子孔

3相
200V		 0.1 FRN0.1E1□-2C DCR2-0.2 66 56 90 72 5 94 5.2×8 M4 0.8
0.2 FRN0.2E1□-2C
0.4 FRN0.4E1□-2C DCR2-0.4 66 56 90 72 15 94 5.2×8 M4 1.0
0.75 FRN0.75E1□-2C DCR2-0.75 66 56 90 72 20 94 5.2×8 M4 1.4
1.5 FRN1.5E1□-2C DCR2-1.5 66 56 90 72 20 94 5.2×8 M4 1.6
2.2 FRN2.2E1□-2C DCR2-2.2 86 71 100 80 10 110 6×11 M4 1.8
3.7 FRN3.7E1□-2C DCR2-3.7 86 71 100 80 20 110 6×11 M4 2.6
5.5 FRN5.5E1□-2C DCR2-5.5 111 95 100 80 20 130 7×11 M5 3.6
7.5 FRN7.5E1□-2C DCR2-7.5 111 95 100 80 23 130 7×11 M5 3.8
11 FRN11E1□-2C DCR2-11 111 95 100 80 24 137 7×11 M6 4.3
15 FRN15E1□-2C DCR2-15 146 124 120 96 15 171 7×11 M6 5.9
3相
400V		 0.4 FRN0.4E1□-4C DCR4-0.4 66 56 90 72 15 94 5.2×8 M4 1.0
0.75 FRN0.75E1□-4C DCR4-0.75 66 56 90 72 20 94 5.2×8 M4 1.4
1.5 FRN1.5E1□-4C DCR4-1.5 66 56 90 72 20 94 5.2×8 M4 1.6
2.2 FRN2.2E1□-4C DCR4-2.2 86 71 100 80 15 110 6×9 M4 2
3.7 FRN3.7E1□-4C DCR4-3.7 86 71 100 80 20 110 6×9 M4 2.6
5.5 FRN5.5E1□-4C DCR4-5.5 86 71 100 80 20 110 6×9 M4 2.6
7.5 FRN7.5E1□-4C DCR4-7.5 111 95 100 80 24 130 7×11 M5 4.2
11 FRN11E1□-4C DCR4-11 111 95 100 80 24 130 7×11 M5 4.3
15 FRN15E1□-4C DCR4-15 146 124 120 96 15 171 7×11 M5 5.9
单相
200V		 0.1 FRN0.1E1□-7C DCR2-0.2 66 56 90 72 5 94 5.2×8 M4 0.8
0.2 FRN0.2E1□-7C DCR2-0.4 66 56 90 72 15 94 5.2×8 M4 1.0
0.4 FRN0.4E1□-7C DCR2-0.75 66 56 90 72 20 94 5.2×8 M4 1.4
0.75 FRN0.75E1□-7C DCR2-1.5 66 56 90 72 20 94 5.2×8 M4 1.6
1.5 FRN1.5E1□-7C DCR2-2.2 86 71 100 80 10 110 6×11 M4 1.8
2.2 FRN2.2E1□-7C DCR2-3.7 86 71 100 80 20 110 6×11 M4 2.6


  ※型号□根据规格不同，配备S(标准型)，E(EMC滤器一体型)。



  主电路配线设备 * 电缆尺寸

  ■主电路配线设备·电缆尺寸


电源
电压		 标准适用
电动机
[kW]		 变频器型号 配线用断路器
(MCCB)
漏电断路器(ELCB)
额定电流[A]		 电磁接触器(MC) 推荐电缆尺寸[mm2]*1）
输入电路 输出
电路		 主电源输入[L1/R, L2/S, L3/T] 输出
电路
[U, V, W]
直流电抗
器电路
[P1, P(+)]
制动
电阻
[P(+),DB]


控制电路		 变频器
[G]

有电抗器
无电抗器
有电抗器
无电抗器
有电抗器
无电抗器
3相
200V		 0.1 FRN0.1E1□-2C 5 5 SC-05 SC-05 SC-05 2.0 2.0 2.0 2.0 2.0 0.75

1.25		 2.0
0.2 FRN0.2E1□-2C 2.0 2.0 2.0 2.0 2.0
0.4 FRN0.4E1□-2C 2.0 2.0 2.0 2.0 2.0
0.75 FRN0.75E1□-2C 10 2.0 2.0 2.0 2.0 2.0
1.5 FRN1.5E1□-2C 10 15 2.0 2.0 2.0 2.0 2.0
2.2 FRN2.2E1□-2C 20 2.0 2.0 2.0 2.0 2.0
3.7 FRN3.7E1□-2C 20 30 SC-4-0 2.0 2.0 2.0 2.0 2.0
5.5 FRN5.5E1□-2C 30 50 SC-4-0 SC-5-1 SC-4-0 2.0 3.5 3.5 3.5 2.0 3.5
7.5 FRN7.5E1□-2C
 40 75 SC-5-1 SC-N1 SC-5-1 3.5 5.5 3.5 5.5 2.0 5.5
11 FRN11E1□-2C
 50 100 SC-N1 SC-N2S SC-N1 5.5 14.0 8.0 8.0 2.0
15 FRN15E1□-2C
 75 125 SC-N2 SC-N3 SC-N2 14.0 22.0 14.0 14.0 2.0 8.0
3相
400V		 0.4 FRN0.4E1□-4C 5 5 SC-05 SC-05 SC-05 2.0 2.0 2.0 2.0 2.0 0.75

1.25		 2.0
0.75 FRN0.75E1□-4C 2.0 2.0 2.0 2.0 2.0
1.5 FRN1.5E1□-4C 10 2.0 2.0 2.0 2.0 2.0
2.2 FRN2.2E1□-4C 15 2.0 2.0 2.0 2.0 2.0
3.7 FRN3.7E1□-4C 10 20 2.0 2.0 2.0 2.0 2.0
5.5 FRN5.5E1□-4C 15 30 2.0 2.0 2.0 2.0 2.0
7.5 FRN7.5E1□-4C 20 40 SC-4-0 2.0 2.0 2.0 2.0 2.0 3.5
11 FRN11E1□-4C 30 50 SC-4-0 SC-N1 SC-4-0 2.0 3.5 2.0 3.5 2.0
15 FRN15E1□-4C 40 60 SC-5-1 SC-5-1 3.5 5.5 3.5 5.5 2.0
单相
200V		 0.1 FRN0.1E1□-7C 5 5 SC-05 SC-05 SC-05 2.0 2.0 2.0 2.0 2.0 0.75

1.25		 2.0
0.2 FRN0.2E1□-7C 2.0 2.0 2.0 2.0 2.0
0.4 FRN0.4E1□-7C 10 2.0 2.0 2.0 2.0 2.0
0.75 FRN0.75E1□-7C 10 15 2.0 2.0 2.0 2.0 2.0
1.5 FRN1.5E1□-7C 15 20 2.0 2.0 2.0 2.0 2.0
2.2 FRN2.2E1□-7C 20 30 SC-5-1 2.0 3.5 2.0 2.0 2.0




· 型号□根据规格不同，配备S(标准型)，E(EMC滤器一体型)。

· MCCB,ELCB的型号根据设备的变压器容量，构造以及系列等不同发生变化。请根据断路器等的目录和技术资料进行选择。

· 关于ELCB的额定灵敏度电流，也请参照技术资料等进行选择。此表中的MCCB,ELCB的额定电流值是限指在SA□B/□,SA□R/□的情况下。

· 当周围温度环境等条件或电源电压发生变化时，实际数字会与此表中的数据有差异。

*1 适配压接端子请使用包有绝缘层的或由绝缘管等加工的产品。
使用的电线是HIV电线(容许温度75℃600V)。周围温度选定50℃。





  多功能操作面板（TP-G1C）

  使用远程操作用延长线(选配件)将此面板与FRENIC-Multi连接，就可以拿在手上或者安装在控制柜柜门上进行远程运转和操作，也可以进行功能编码数据的设定，或监控等。
另，此面板配备清晰的液晶显示器(带背光)以及拷贝功能(3台机器的数据)。





  远程操作用延长线（CB-口S）

  用于连接变频器和远程操作面板。


选配件型号 长度 L(m)
CB-5S 5
CB-3S 3
CB-1S 1





  接口卡


  RS-485通信卡(OPC-E1-RS)  主机内置型
  本通信卡用于连接电脑或PLC等上位(主)单元，可以将 FRENIC-Multi作为下位(从)单位进行控制。
(补充到FRENIC-Multi本体的RS-485通信上。)
注意：本选配件不能和操作面板及支持编程器连接。

●连接台数 ： 主机1台，变频器31台
●接口数 ： 2个
●电气规格 ： EIA RS-485
●同期方式 ： 起停同步
●通信方式 ： 半双工方式
●通信速度(bps) ： 2400,4800,9600,19200,38400
●较大通信距离 ： 500m
●终端电阻 ： 内置




PG接口卡（OPC-E1-PG）对应5V配件 主机内置型
本接口卡安装于变频器内部，提高定位精度，缩短定位时间，提高计量器的计量精度。




PG接口卡（OPC-E1-PG3）对应12V配件 主机内置型
安装于变频器内部，可控制速度及位置。
可与市场出售的FRENIC-Multi系列通讯选件Device Net卡
(OPC-E1-DEV)，CC-Link卡(OPC-E1-CCL)，PROFIBUS-DP卡
(OPC-E1-PDP)同时使用。




CC-Link卡(OPC-E1-CCL) 正面安装型
通过与C-Link主装置连接，能够进行运转指令、频率设定、功能代码 变更、数据集中管理。




DeviceNet卡(OPC-E1-DEV) 正面安装型
通过与设备网络主装置连接，可应用于需要进行运转指令、频率 设定的系统。




DIO卡(OPC-E1-DIO) 正面安装型
能够通过数字信号与高位控制器进行频率设定及状态监控。




SY卡(同步运转)注） 主机内置型
使用本卡能够使2台带脉冲发生器(PG)的电动机同步运转。




注1) 使用市场出售的选件卡时，须配置外部+24V电源。
注2) 适用SY卡的变频器主机为特殊型号产品，因此订购SY卡时请订购与其匹配的主机。







版权所有 ©2003 北京康瑞明科技有限公司　京ICP备10016229-2号　京公网安备110106004623号
地址：北京市丰台区丰北路丰华苑庄维花园10号楼902室　邮编:100071
电话：010-83836195　传真：010-83836198
FUJI变频器,FUJI富士变频器,富士变频器,日本FUJI,日本FUJI变频器,日本FUJI富士变频器,日本富士变频器,日本富士,变频器,富士,FUJI变频器,FUJI富士变频器,富士变频器,日本FUJI,日本FUJI变频器,日本FUJI富士变频器,日本富士变频器,日本富士,变频器,富士,FUJI变频器,FUJI富士变频器,富士变频器,日本FUJI,日本FUJI变频器,日本FUJI富士变频器,日本富士变频器,日本富士,变频器,富士,FUJI变频器,FUJI富士变频器,富士变频器,日本FUJI,日本FUJI变频器,日本FUJI富士变频器,日本富士变频器,日本富士,变频器,富士
