三、力士乐变频器Fe→增值型变频器：适用于通用负载 |
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
变频器Fe-简便，可升级，高性价比 |
|
| |
| |
变频器Fe代表了“控制之城-控制技术的首府”一种新型、经济实用的变频器产品线。除了具有紧凑的结构尺寸外，这款标准变频器还涵盖0.75kw至315kw的整个功率范围。由于具有极高的价值、操作简单并具有一系列广泛的标准功能，变频器Fe为这一级别产品树立了一种新标准。 |
|
| |
|
|
| 简便 |
|
| |
标准化的安装孔，使其适宜安装在各种尺寸的控制柜之中，所有的接口均采用螺纹端子，因而简化了接线操作。由于所有的变频器都有着一套标准而一致的固化硬件和菜单结构，因此所有单元都以相同的方式进行调试和运行。利用集成式操作面板，就能快速进行数据输入和故障诊断。
|
|
| |
|
|
| 可升级 |
|
| |
变频器Fe涵盖了0.75kw至315kw的整个功率范围。通过ModBUS或PROFIBUS（选配件）就能与更高的控制层级进行通讯。
为了确保与您的特定机器或设备实现较佳集成，我们提供以下两种的变频器：G型：用于需要高的过载能力的场合（比如输送带，搅拌机，或挤出机）；P型：用于需要恒功率负载的场合（比如泵，风机）。
|
|
| |
|
|
| 经济性好 |
|
| |
变频器Fe的设计目的，是为了在严酷的工业环境下实现开环应用系统。所有的电路板都涂覆一薄层防护漆，预防电子元件因恶劣环境（如灰尘或蒸汽）而遭受损坏，因而显著延长了设备的使用寿命。每一台变频器在发货之前都经过了实际使用条件的测试，可确保安全无误地正常运行-这就是力士乐的质量保证。
|
|
| |
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
卓越的优点-涵盖您的多行业应用 |
|
| |
| |
|
|
| 变频器Fe具有以下优点： |
|
| |
集成式操作面板可以实现方便快捷的启动，因而无需附加周边设备。
由于15kw及以下设备内置制动单元，因而也无需外配。
设备涂层可预防电路板因环境因素而受损，因而具有更长的使用寿命。
采用可自由定义的V/F特性之后，电压与频率可根据负载的大小而自动调节，因而实现了实质性的节能效益和更长的电机寿命。
PWM脉冲自动可调，可确保实现较佳的效率和较低的运行噪声。
利用标准内置数字I/O接口可以方便地进行变频器之间的同步，并且无需任何费用即可实现通讯。
|
|
| |
|
|
| 变频器Fe在各行各类大有用武之地： |
|
| |
建筑机械及自动化
食品加工与包装
一般自动控制系统
机床工业
造纸、印刷和过程控制
各类轻机械
塑料加工机械
泵系统、以及环境和工艺
纺织机械
运输、储藏和物料搬运技术
通风与空调系统
木工机械 |
|
| |
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
易于使用 |
|
| |
|
|
| |
| |
|
|
| |

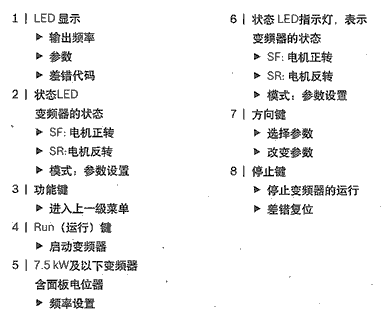

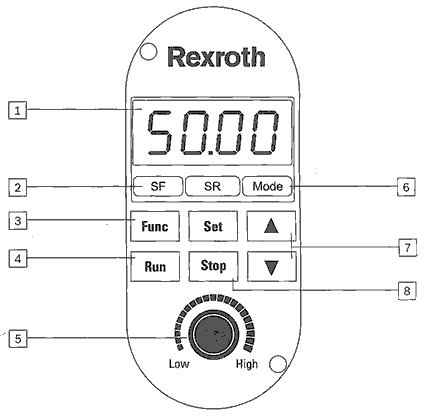

有了集成式操作面板，用户就能方便快捷地操作变频器Fe。
利用坚固耐用的膜片式微动按键，用户就能输入所有的参数。
四位LED显示屏可以显示各项参数，既方便又易读。随机所附的“快速入门指南”介绍了按部就班地设置参数的各项步骤，并讲解了菜单结构所蕴含的逻辑关系。
以往劳师动众的设备调试，如今一去不复返了；你甚至都不必使用一台电脑和附加的编程单元！
利用个人电脑和工程软件，就能将相同或类似的参数复制到多台变频器中。
只需简便的在一台个人电脑上创建配置参数，然后由RS485串行接口将其传送到所需的多台变频器Fe之中。
清晰明了的菜单结构和直观的操作界面，是软件开发的一大主要目标；由此可便于应用软件的使用，加快工程师设计的进程。
|
| |
|
|
| |
 |
 |
| |
|
|
| |
|
|
|
|
| |
|
|
| |
|
|
| |

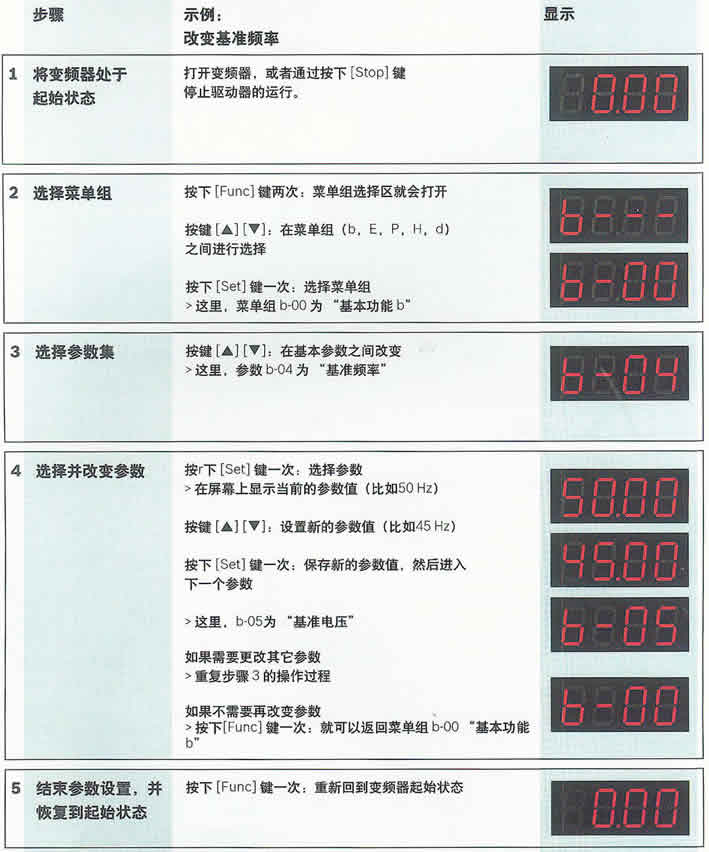

五步实现参数设置 |
|
| |
|
|
| |
 |
|
| |
|
|
| |
|
|
| |
|
|
| |

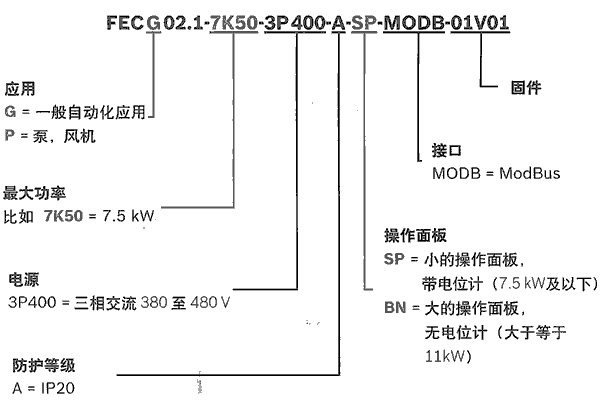

变频器Fe-型号代码 |
|
| |
|
|
| |
 |
|
| |
|
|
| |
|
|
| |
变频器Fe具有两种形式，以确保实现较佳的效果：

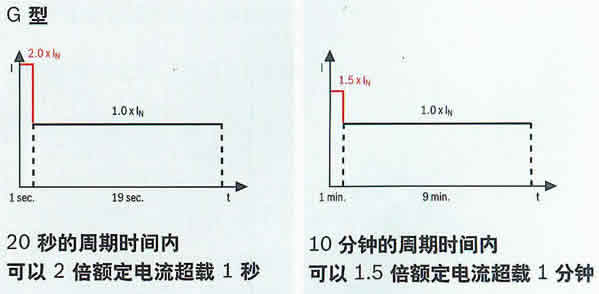

G型，具有高的过载能力
适用于恒转矩负载
用于诸如装配线或搅拌机之类的设备
|
|
 |
| |
|
|
| |
|
|

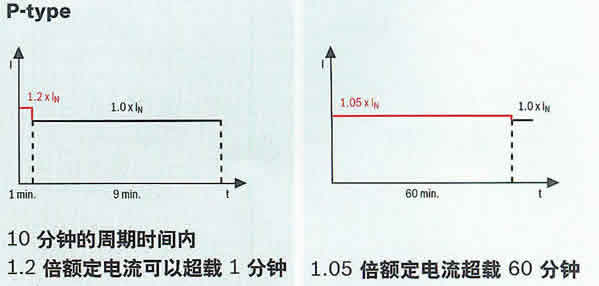

P型，具有高的耐久性
适用于横功率负载
用于诸如风机和泵之类的设备驱动 |
|
 |
| |
|
|
| |
|
|
|
|
| |
|
|
| |
|
|
| |
变频器Fe-功能 |
|
| |
|
|
| |
 |
|
| |
|
|
| |
|
|
| |
|
|
| |

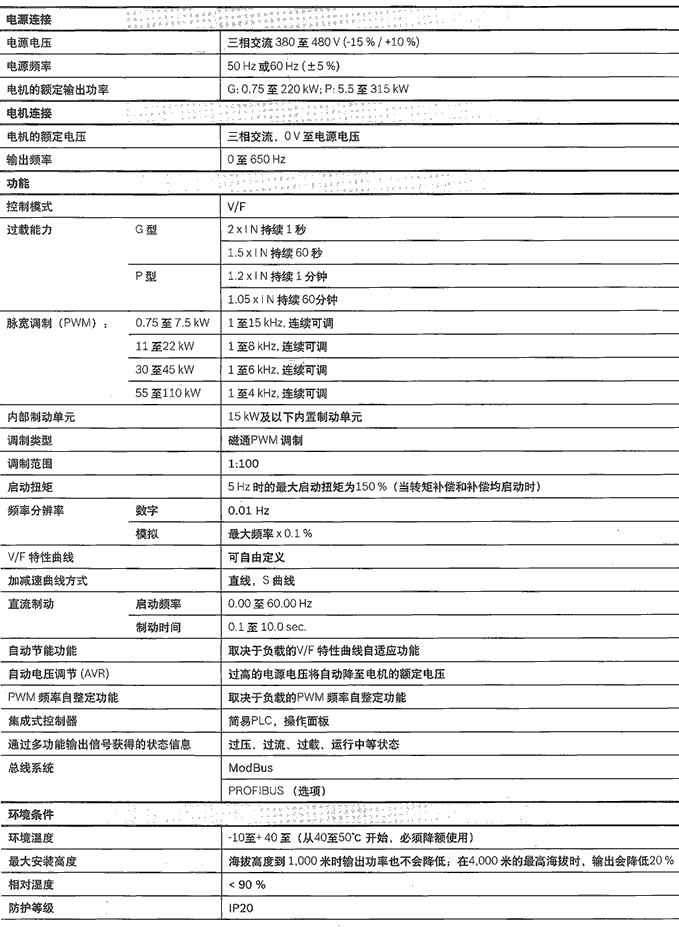

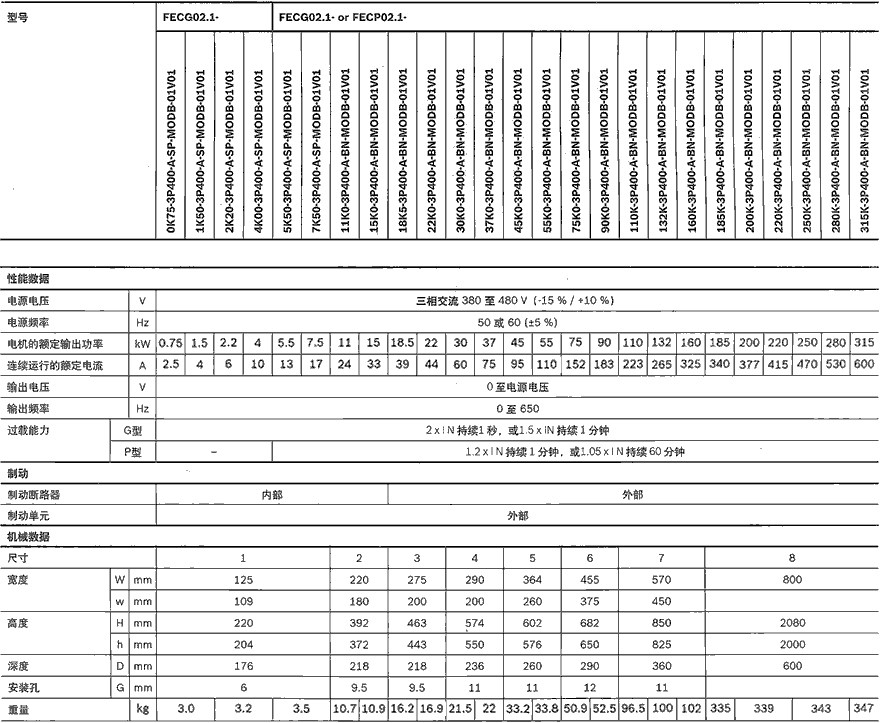

变频器Fe-技术数据 |
|
| |
|
|
| |
 |
|
| |
|
|
| |
|
|
| |
|
|
| |
变频器Fe-尺寸 |
|
| |
|
|
| |

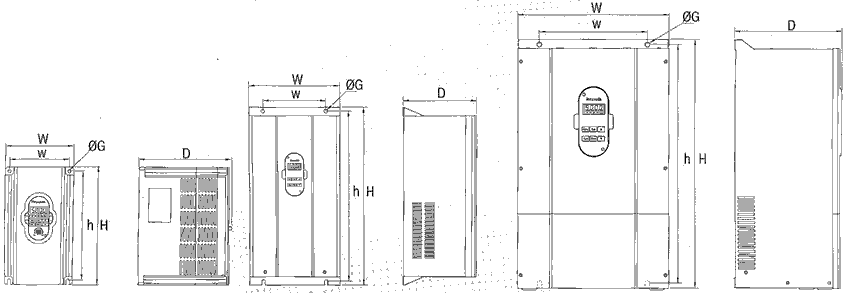

尺寸1,2,3,4,5,6 |
|
| |
 |
|
| |
|
|
| |
|
|
| |

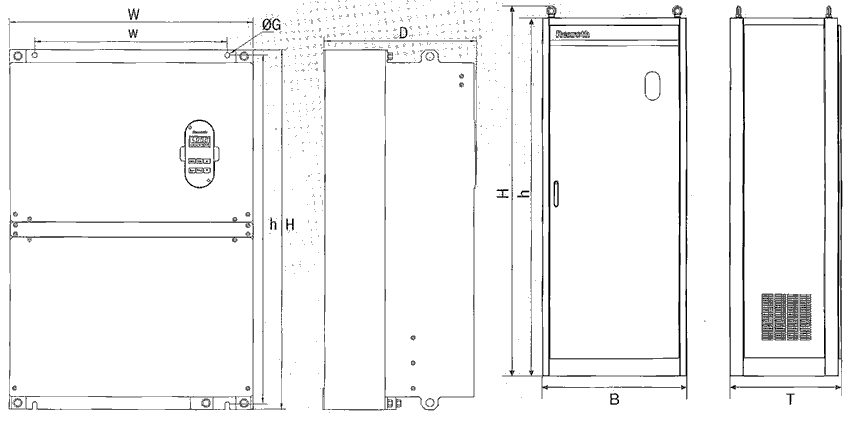

尺寸7,8 |
|
| |
 |
|
| |
|
|
| |
|
|
| |
|
|
| |

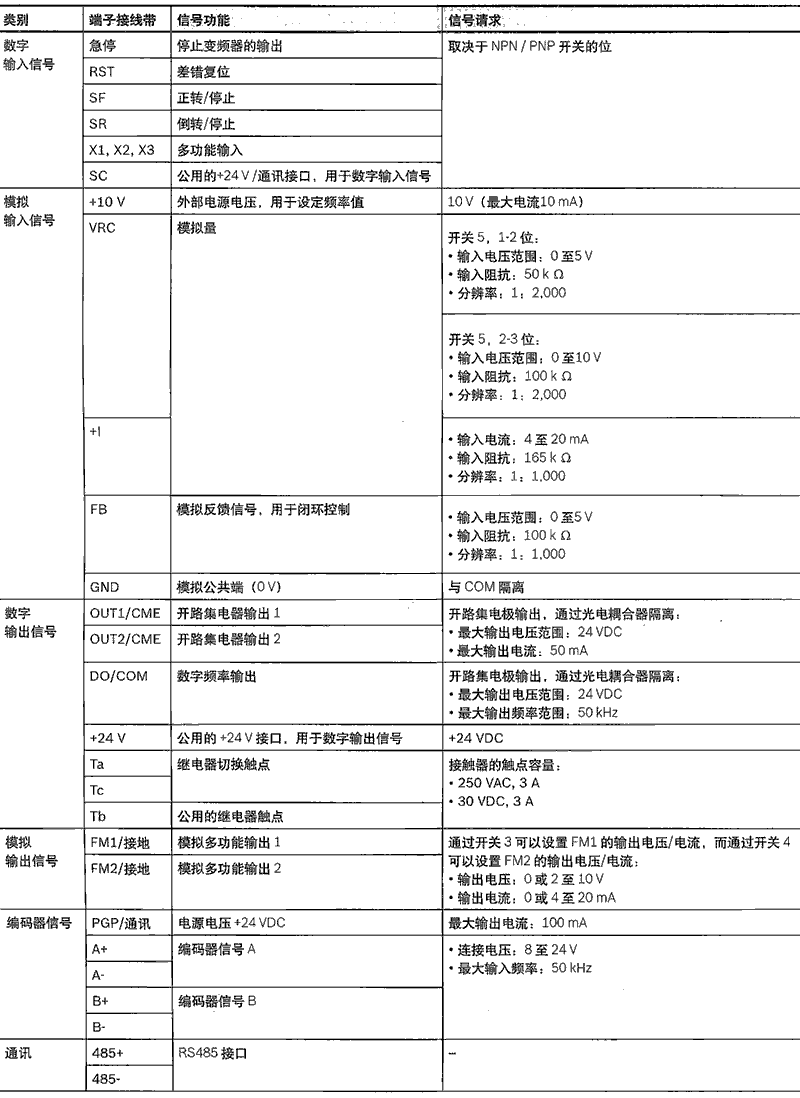

变频器Fe-端子说明 |
|
| |
|
|
| |
 |
|
| |
|
|
| |
|
|
| |
|
|
| |

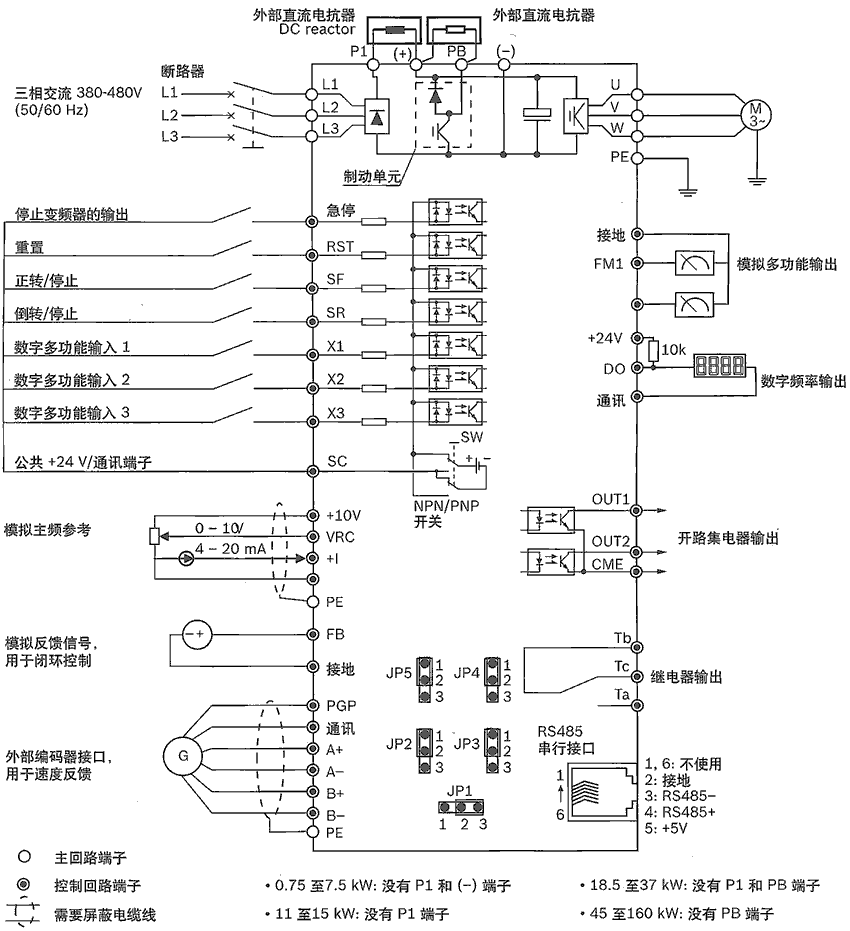

变频器Fe-模块图 |
|
| |
|
|
| |
 |
|
| |
|
|
| |
|
|
| |
|
|
| |
变频器Fe-附件与配置参考 |
|
| |
|
|
| |
| |
|
|
制动单元
目前的制动单元有两种功率：30KW和45KW。
尺寸： 宽度=103mm
高度=187mm
深度=158mm
重量=2.6kg |
|
PROFIBUS适配器
在更高级的控制中，可以用PROFIBUS与Fe中的RS485连接进行通讯。在安装适配器时，只需简单地将其嵌入D1N导轨即可.
尺寸： 宽度=25mm
高度=82mm
深度=111mm |
| |
|
|
主电抗器
添加了主电抗器之后，就能提高直流母线的连续输出。
主电抗器可以减少线电流中的谐波，与此同时还能预防电路反馈。这种组合满足工业网络的EMC限量要求（如EN 61800-3所述）。 |
|
 |
| |
|
|
EMC滤波器
EMC滤波器可确保符合EMC限值，并抑制电路电容器所产生的漏电流。
与屏蔽式电机电缆一同使用后，这种组合更能确保无EMC故障的运行，符合EN 61800-3环境C3.
|
|

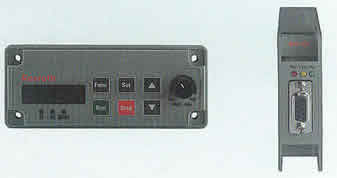

用于柜式安装的远程操作面板
利用控制柜安装方式的可选操作面板，就能让用户在控制柜的外部方便地操作变频器。
操作面板的连接电缆，目前有1米和3米两种可选长度。
尺寸：宽度=133mm
高度=55mm
深度=18mm |
| |
|
|

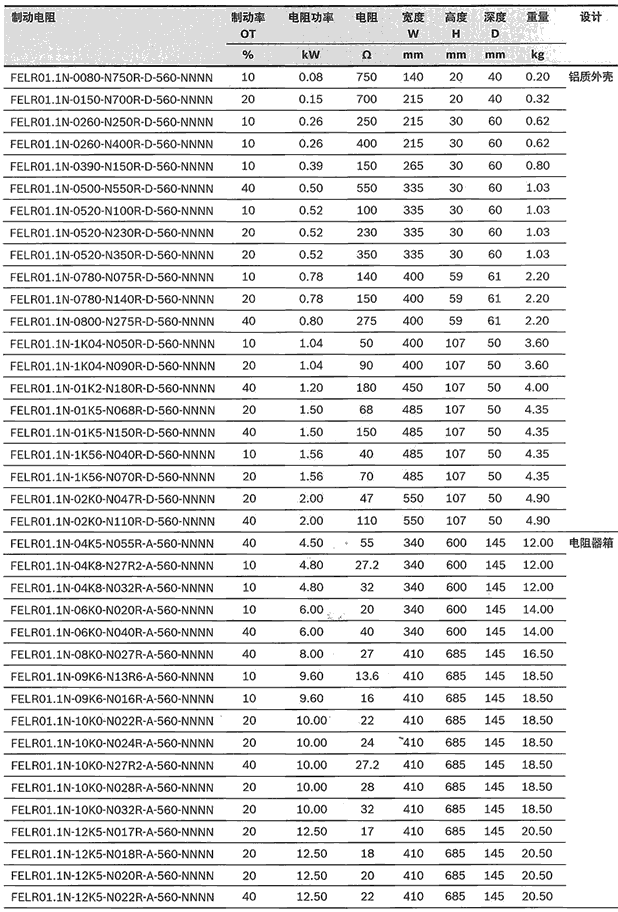

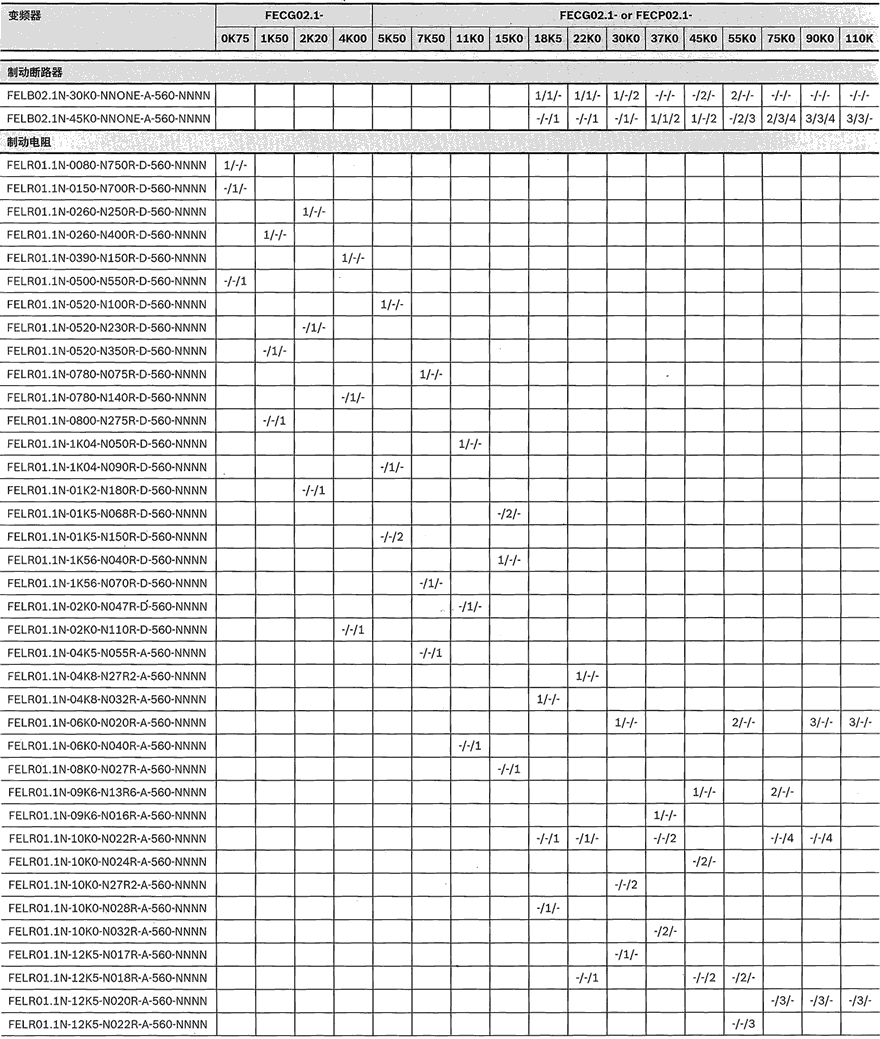

在旁边的这张表格中，列出了变频器、制动单元和制动电阻的较佳组合、以及对应于给定制动率OT运行变频器所需的元件数。
格子(X/X/X)内的三位数字表示某一定的减速率：
第一位-OT=10%第二位-OT=20%第三位-OT=40%
位置值(1,2,3或4)对应于运行变频器所需要的元件数 |
| |
|
|
|
|
| |
|
|
| |
|
|
| |
 |
|
| |
|
|
| |
 |
|
| |
|
|
| |
请参阅本节较后的选择表，以查找和制动单元的合适配置选择。 |
|
| |
|
|
| |

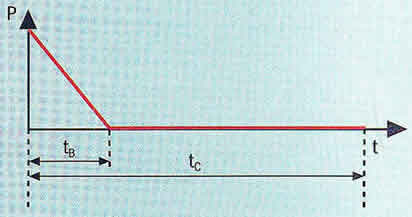

制动电阻器的计算
当变频器处于发电机模式时，可以通过不同额定功率的制动电阻来消耗制动能量。 |
|
 |
| |
|
 |
|
|
|
| |
|
|
