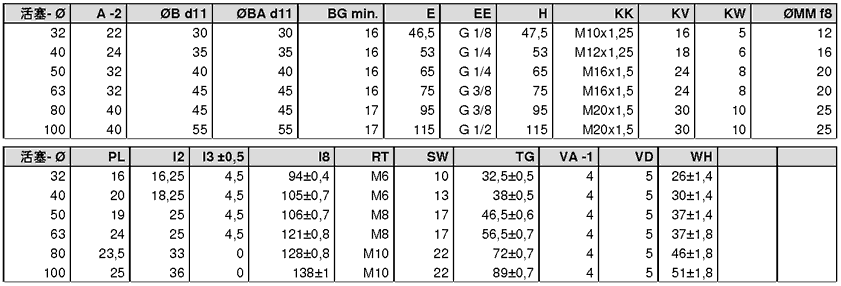

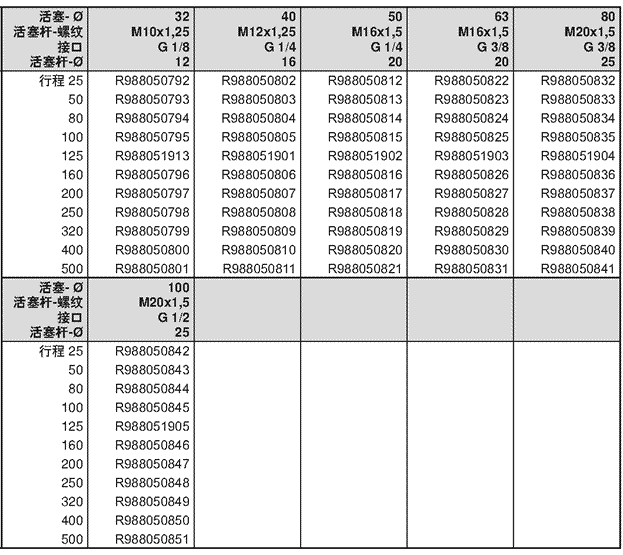

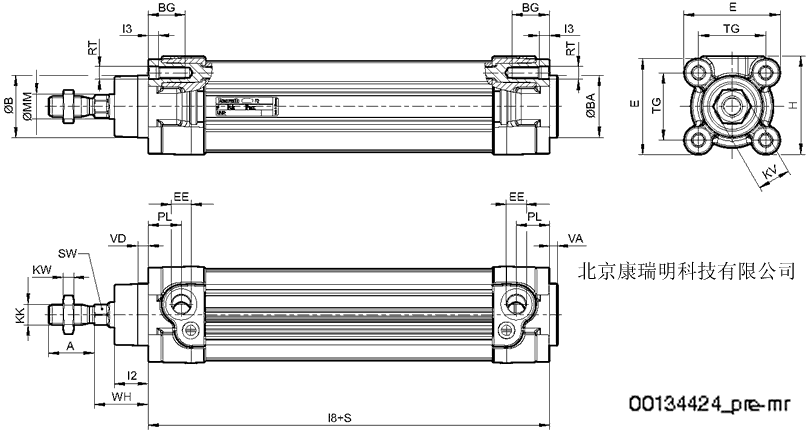

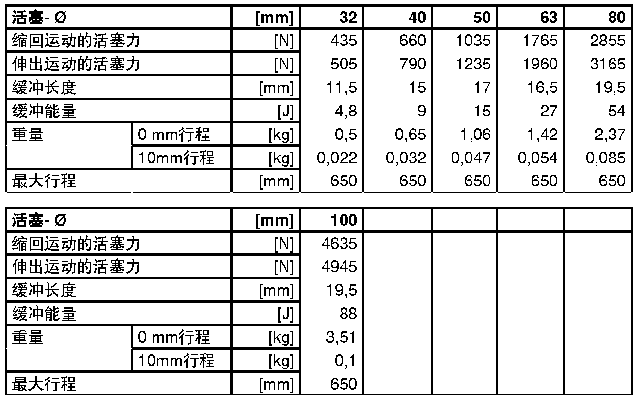

二、活塞杆气缸→标准汽缸 PRE—MR |
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
活塞杆气缸→标准汽缸
PRE-MR
>>Ø32-100mm>>接口：G1/8-G1/2>>双作用式>>带磁性活塞>>缓冲：弹性，可调节的，气动>>活塞杆:外螺纹 |
|
| |
|
|
| |
|
|
| |
| |
|
|
|
 |
|
标准
压缩空气连接尺寸
工作压力范围
环境温度较小值/较大值
较低/较高介质温度
介质
颗粒大小 max
压缩空气中的含油量
确定活塞推力的压力 |
ISO 15552
内螺纹
1,5bar/8bar
+0℃/+60℃
+0℃/+60℃
压缩空气
50μm
0mg/立方米-5mg/立方米
6，3bar |
| 00134194_b |
|
|
|
| |
|
|
|
 |
|
材料:
气缸管子
活塞杆
前端盖板
后盖
密封
用于活塞杆的特殊螺母
防尘圈 |
锅材，阳极氧化处理
不锈钢
铝材-压铸件
铝材-压铸件
聚氨酯
钢，镀锌
聚氨酯 |
| a15 |
|
|
|
|
|
| |
|
|
| |
| |
|
|
| |
技术性备注
压力露点必须至少低于环境和介质温度 15 ℃，并且允许的较高温度为 3℃。
压缩空气的机油含量必须在整个使用寿命中保持不变。
只可使用经过Bosch Rexroth公司许可的机油，参见“技术信息”章节中的内容。 |
|
| |
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
| |

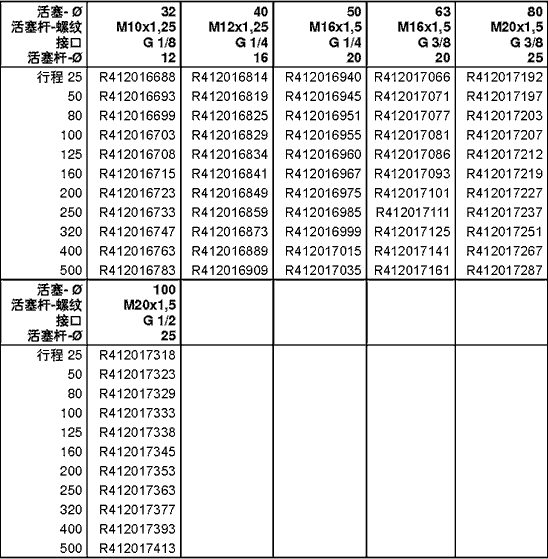

规格 |
|
| |
 |
|
| |
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

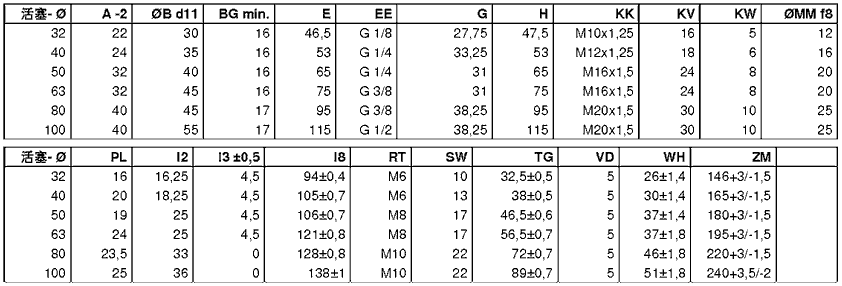

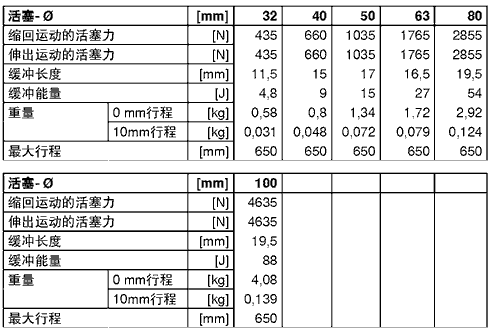

活塞杆气缸→标准汽缸
PRE-MR

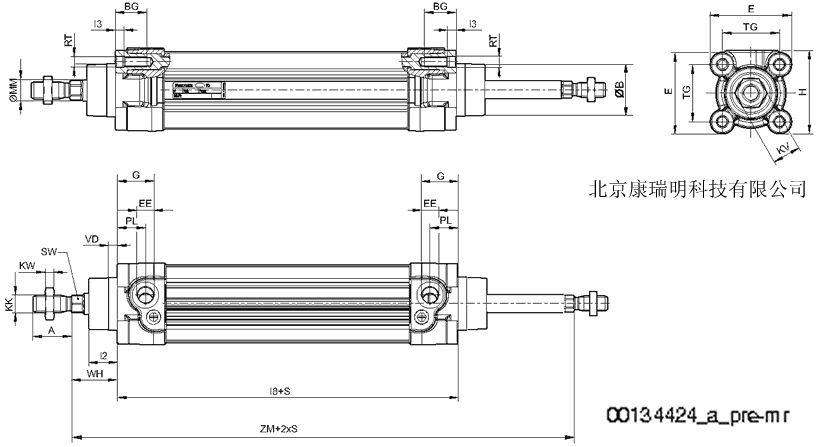

>>Ø32-100mm>>接口：G1/8-G1/2>>双作用式>>带磁性活塞>>缓冲：弹性，可调节的， 气动>>活塞杆:穿越的，外螺纹 |
|
| |
|
|
| |
| |
|
|
|
|
| |
 |
|
标准
压缩空气连接尺寸
工作压力范围
环境温度较小值／较大值
较低/较高介质温度
介质
颗粒大小 max .
压缩空气中的含油量
确定活塞推力的压力 |
ISO 15552
内螺纹
1,5 bar / 8 bar
+ 0 ℃ / + 60 ℃
+ 0 ℃ / + 60 ℃
压缩空气
50 μm
0 mg / 立方米-5 mg /立方米
6,3 bar |
| |
00134194_a |
|
|
|
| |
|
|
|
|
| |
 |
|
材料：
气缸管子
活塞杆
前端盖板
后盖
密封
用于活塞杆的特殊螺母
防尘圈 |
铝材，阳极氧化处理
不锈钢
铝材-压铸件
铝材-压铸件
聚氨酯
钢，镀锌
聚氨酯
|
| |
a17 |
|
|
|
|
|
| |
|
|
| |
| |
|
|
| |
技术性备注
压力露点必须至少低于环境和介质温度 15 ℃，并且允许的较高温度为 3 ℃。
压缩空气的机油含量必须在整个使用寿命中保持不变。
只可使用经过 Bosch Rexroth 公司许可的机油，参见“技术信息”章节中的内容 |
|
| |
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
| |
|
|
| |
规格 |
|
| |
|
|
| |
 |
|
| |
|
|
| |
 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

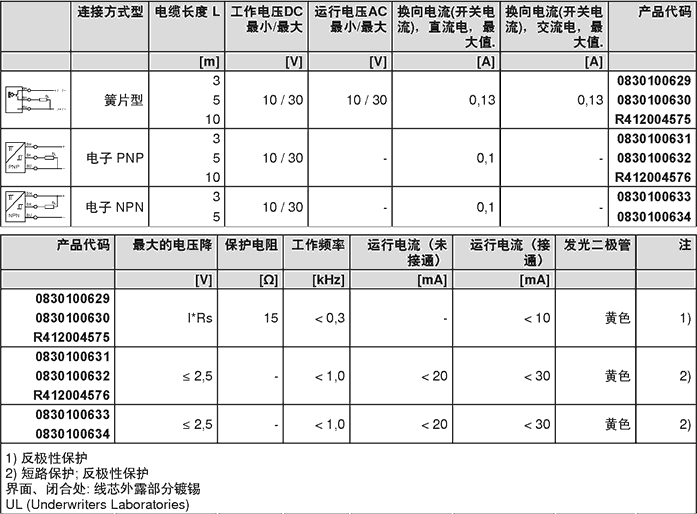

活塞杆气缸→标准汽缸
PRE—MR
附件
传感器，系列ST6
>> 6mm 沟槽>>带电缆>>线芯外露部分镀锡 |
|
| |
|
|
| |
| |
|
|
|
|
| |
 |
|
环境温度 较小值/较大值
防护等级
开关点精度[mm]
开关容量
振动阻力
冲击阻力
材料
外壳
电缆 |
-25℃/+70℃
IP 69K
士 0 , 1
3W / 3 VA
10-55 Hz , 1 mm
30g / 1 1 ms
聚酰胺
聚氨脂
|
| |
00112027_2 |
|
|
|
| |
|
|
|
|
|
|
| |
|
|
| |
| |
|
|
| |
 |
|
| |
|
|
| |
| |
规格 |
|
|
| |
 |

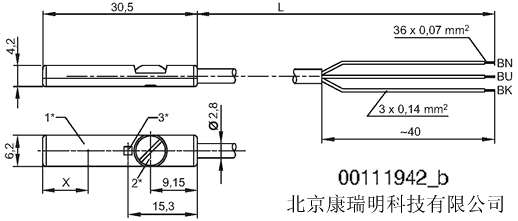

1 *＝开关点 2 *＝紧固螺丝 3 * = LED
L＝电缆长度
BN＝棕色，BK＝黑色，BU＝蓝色
X＝电子式：6 mm ，舌簧：10 mm |
| |
|
|
|
|
|
| |
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

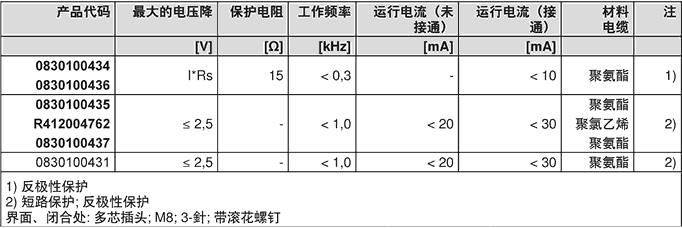

活塞杆气缸→标准汽缸
PRE—MR
附件
传感器，系列ST6
>> 6mm 沟槽>>带电缆>>多芯插头， M8, 3-针，带滚花螺钉 |
|
| |
|
|
| |
| |
|
|
|
|
| |
 |
|
合格证书
环境温度 较小值／较大值
防护等级
开关点精度[mm]
开关容量
发光二极管状态显示
振动阻力
冲击阻力
材料：
外壳 |
UL ( Underwriters Laboratories)
-25 ℃ / + 70℃
IP 65 , IP 67
士 0 , 1
3W / 3 VA
黄色
10-55 Hz , 1 mm
30g / 1 1 ms
聚酰胺
|
| |
00112027_5 |
|
|
|
| |
|
|
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
| |
规格 |
|
| |
 |
|
| |

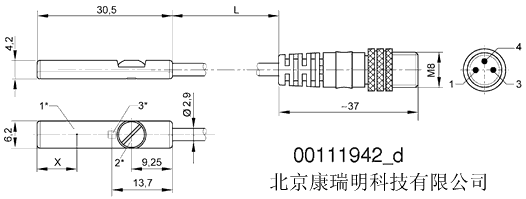

1 * ＝开关点 2 * ＝紧固螺丝 3 * = LED
L ＝电缆长度
X ＝电子式：6 mm ，舌簧：10mm
引脚设置：1 = (+)、3 =(一)、4 = (OUT), EN 60947-5-2 : 1998 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

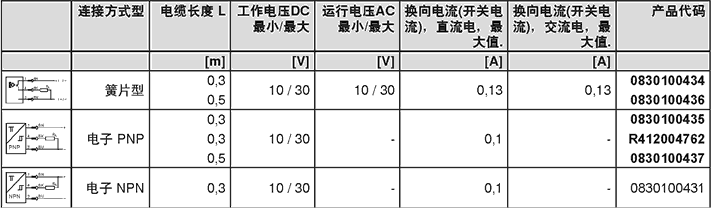

活塞杆气缸→标准汽缸
PRE—MR
附件
传感器，系列ST6

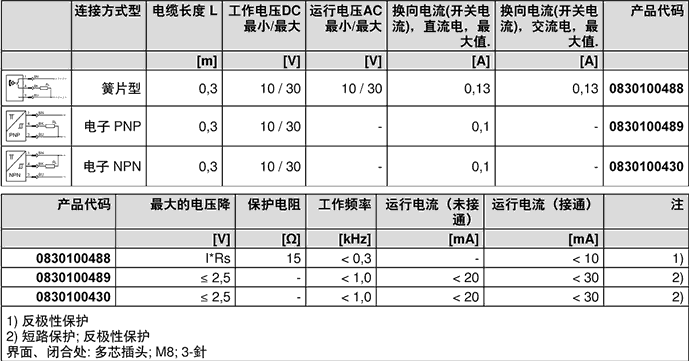

>> 6mm 沟槽>>带电缆>>多芯插头，M8, 3-针 |
|
| |
|
|
| |
| |
|
|
|
|
| |
 |
|
合格证书
环境温度 较小值/较大值
防护等级
开关点精度[mm]
开关容量
发光二极管状态显示
振动阻力
冲击阻力
材料：
外壳
电缆 |
UL ( Underwriters Laboratories)
-25 ℃ / + 70℃
IP 65 , IP 67
士 0 , 1
3W / 3 VA
黄色
10-55 Hz , 1 mm
30g / 1 1 ms
聚酰胺
聚氨脂
|
| |
00112027-3 |
|
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
| |
规格 |
|
| |
 |
|
| |

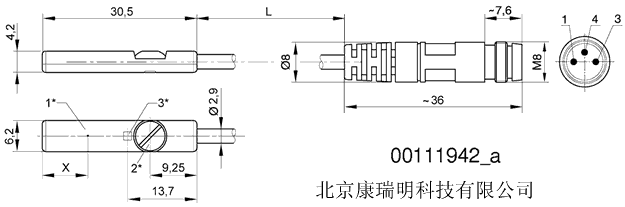

1 *＝开关点 2 * ＝紧固螺丝 3 * = LED
L ＝电缆长度
X ＝电子式：6 mm ，舌簧：10mm
引脚设置：1 = (+)、3 =(一)、4 = (OUT), EN 60947-5-2 : 1998 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

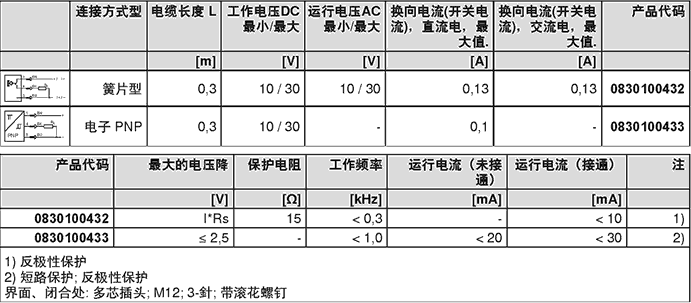

活塞杆气缸→标准汽缸
PRE—MR
附件
传感器，系列ST6
>> 6mm 沟槽>>带电缆>>多芯插头，M12 , 3-针，带滚花螺钉 |
|
| |
|
|
| |
| |
|
|
|
|
| |
 |
合格证书
环境温度 较小值／较大值
防护等级
开关点精度[mm]
开关容量
发光二极管状态显示
振动阻力
冲击阻力
材料：
外壳
电缆 |
UL ( Underwriters Laboratories)
-25 ℃ / + 70℃
IP 65 , IP 67
士 0 , 1
3W / 3 VA
黄色
10-55 Hz , 1 mm
30g / 1 1 ms
聚酰胺
聚氨脂
|
|
| |
00112027_4 |
|
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
| |
规格 |
|
| |
 |
|
| |

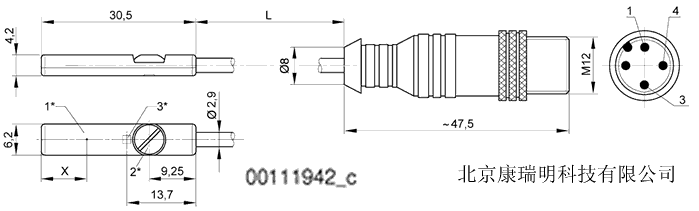

1 *＝开关点 2 * ＝紧固螺丝 3 * = LED
L ＝电缆长度
X ＝电子式：6 mm ，舌簧：10mm
引脚设置：1 = (+)、3 =(一)、4 = (OUT), EN 60947-5-2 : 1998 |
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
活塞杆气缸→标准汽缸
PRE—MR
附件
传感器固定设备
>>安装卡子>>适用于传感器系列 ST6 >>用于安装在气缸上OCT系列，PRE-MR系列 |
|
| |
|
|
| |
| |
|
|
|
|
| |
 |
|
 |
|
| |
5283003514 |
|
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

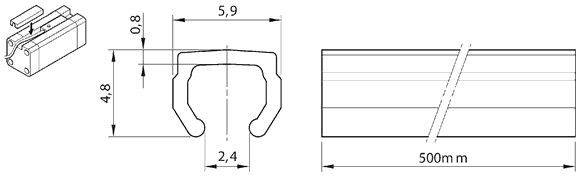

活塞杆气缸→标准汽缸
PRE—MR
附件
槽型接口型材 |
|
| |
|
|
| |
| |
|
|
|
|
 |
|
 |
|
|
| 00105175 |
|
00111999 |
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
