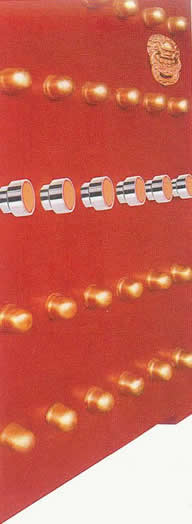

按钮和指示灯系列Φ22mm |
|
| |
|
|
| |
 |
|
| |
|
|
|
| |
|
|
| |

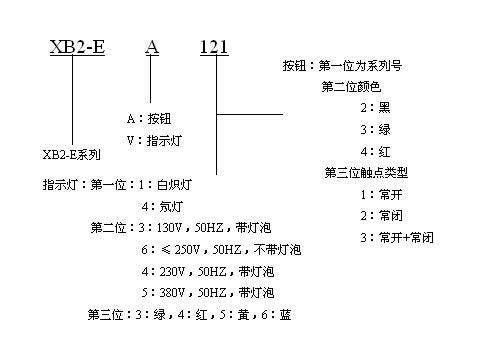

XB2-E系列按钮和指示灯型号含义： |
|
| |
|
|
| |
 |
|
| |
|
|
|
| |
|
|
| |
XB2-B系列指示灯型号含义： |
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
|
| |
|
|
| |

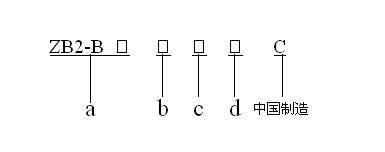

按钮及带灯按钮的按钮头和基座ZB2-B的型号说明
按钮和指示灯XB2-E的型号说明 |
|
| |
|
|
|
 |
| |
|
|
| |
a. ZB2-B 系列按钮
机构形成
A：平头按钮;R：蘑菇头弹簧复位按钮;C：蘑菇头弹簧复位按钮;S：急停按钮（钥匙释放或旋转释放）;D：选择按钮（标准手柄）;T：急停按钮（拉力释放）;G：选择按钮（带钥匙）
;X：急停按钮（拉力释放）;J：选择按钮（长手柄）;W：带指示灯的按钮;L：凸头按钮 ;E：触点模块;P：带罩按钮;Z：触点模块（带安装固定块） |
|
| |
|
|
|
|
|
|
| |
|
|
| |
b.颜色（除了下列D，J，G，W，E，Z型的此位另有含义之外，其余型号此位表示颜色）
1: 白 2: 黑 3:绿 4:红 5:黄 6:蓝 |
|
| |
|
|
|
| |
|
|
| |
ZB2-BD □ ZB2-BJ □
2：2位锁定
3：3位锁定
4：1位锁定+1位自动返回（从右到左）
5：1位锁定（中间）+2位自动返回
7：2位锁定+1位自动化返回（从左到中间）
8：2位锁定+1位自动化返回（从右到中间） |
|
| |
|
|
|
| |
|
|
| |
ZB2-BG □
0：3位钥匙释放
1：1位锁定+1位自返（左至中）+1位钥匙释放（右位）
2：1位锁定+1位钥匙释放（左位）
3：2位锁定+1位钥匙释放（中位）
4：2位钥匙释放
5：1位锁定（中位）+2位钥匙释放
6：1位自动返回+1位钥匙释放（左位）
7：2位自动返回+1位钥匙释放（中位）
8：1位锁定+1位自返（右至中）+1位钥匙释放（中位）
9：2位锁定+1位钥匙释放（左位）
09：2位锁定+1位钥匙释放（右位） |
|
| |
|
|
|
| |
|
|
| |
ZB2-BW □
1：凸头平滑镜带漫射按钮头
3：平头平滑镜带漫射按钮头
（表示颜色1：白；3：绿；4：红；5：黄；6：蓝；7：透明） |
|
| |
|
|
|
| |
|
|
| |
ZB2-BE □
101：1常开;102: 1常闭
ZB2-BZ □
101：1常开;102：1常开;103：2常开;104：2常开;105：1常开+1常闭;106：1常开（先通后断）+1常开;107：1常开（先断后通）+1常开 |
|
| |
|
|
|
|
|
|
| |
|
|
| |
c.派生产品（除A，L，W外，其余型号无此位）
ZB2-BA □
3：带标记 ，6 ：凹型 8：透明
ZB2-BL □
3：带标记
ZB2-BW □
6：<380V，50HZ，直接供电，不带灯泡
B：240VDC/AC，带LED灯泡
M：220VAC，带LED灯 |
|
| |
|
|
|
| |
|
|
| |
d.触头形式
1：1常开
5：1常开+1常闭
2：1常闭
6：1常开（先通后断）+1常闭
3：2常开
7：1常开（先通后断）+1常开
4：2常闭 |
|
| |
|
|
|
|
|
|
| |
|
|
| |

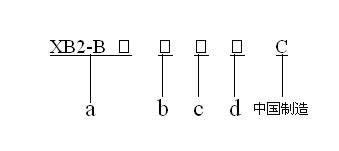

按钮及带灯按钮XB2-B的整体型号说明

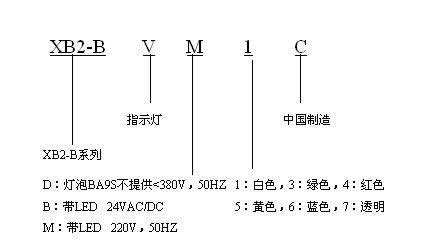

指示灯XB2-B的型号说明 |
|
| |
|
|
|
 |
|
|
|
| |
|
|
| |
a.XB2-B 系列按钮
机构形成
A：平头按钮;R：蘑菇头弹簧复位按钮;C：蘑菇头弹簧复位按钮;S：急停按钮（钥匙释放或旋转释放）;D：选择按钮（标准手柄）;T：急停按钮（拉力释放）;G：选择按钮（带钥匙）
X：急停按钮（拉力释放）;J：选择按钮（长手柄）;W：带指示灯的按钮;L：凸头按钮 ;E：触点模块;P：带罩按钮;Z：触点模块（带安装固定块） |
|
| |
|
|
|
|
|
|
| |
|
|
| |
b.颜色（除了下列D，J，G，W，E，Z型的此位另有含义之外，其余型号此位表示颜色）
1 白 2 黑 3绿 4红 5黄 6蓝 |
|
| |
|
|
|
| |
|
|
| |
XB2-BD □ XB2-BJ □
2：2位锁定
3：3位锁定
4：1位锁定+1位自动返回（从右到左）
5：1位锁定（中间）+2位自动返回
7：2位锁定+1位自动化返回（从左到中间）
8：2位锁定+1位自动化返回（从右到中间） |
|
| |
|
|
|
| |
|
|
| |
XB2-BG □
0：3位钥匙释放
1：1位锁定+1位自返（左至中）+1位钥匙释放（右位）
2：1位锁定+1位钥匙释放（左位）
3：2位锁定+1位钥匙释放（中位）
4：2位钥匙释放
5：1位锁定（中位）+2位钥匙释放
6：1位自动返回+1位钥匙释放（左位）
7：2位自动返回+1位钥匙释放（中位）
8：1位锁定+1位自返（右至中）+1位钥匙释放（中位）
9：2位锁定+1位钥匙释放（左位）
09：2位锁定+1位钥匙释放（右位） |
|
| |
|
|
|
| |
|
|
| |
XB2-BW □
1：凸头平滑镜带漫射按钮
3：平头平滑镜带漫射按钮
（表示颜色1：白；3：绿；4：红；5：黄；6：蓝；7：透明；） |
|
| |
|
|
|
|
|
|
| |
|
|
| |
c.派生产品（除A，L，W外，其余型号无此位）
XB2-BA □
3：带标记 ，6 ：凹型 8：透明
XB2-BL □
3：带标记
XB2-BW □
6：<380V，50HZ，直接供电，不带灯泡
B：240VDC/AC，带LED灯泡
M：220VAC，带LED灯 |
|
| |
|
|
|
| |
|
|
| |
d.触头形式
1：1常开
5：1常开+1常闭
2：1常闭
6：1常开（先通后断）+1常闭
3：2常开
7：1常开（先通后断）+1常开
4：2常闭 |
|
| |
|
|
|
|
|
|
|
