panasonic伺服电机接线图
  当前位置:技术支持>>panasonic   首页 经营范围 技术支持 资料下载 库存现货 商务服务

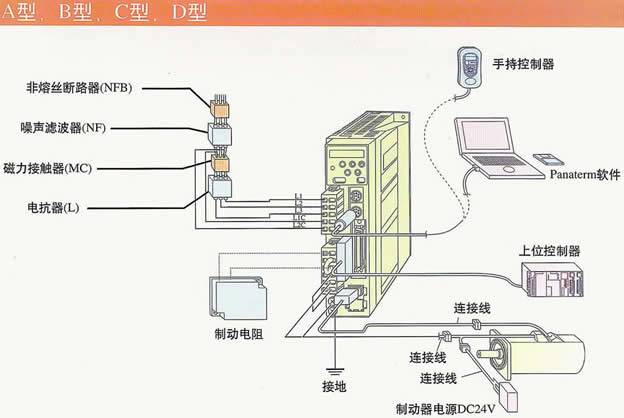

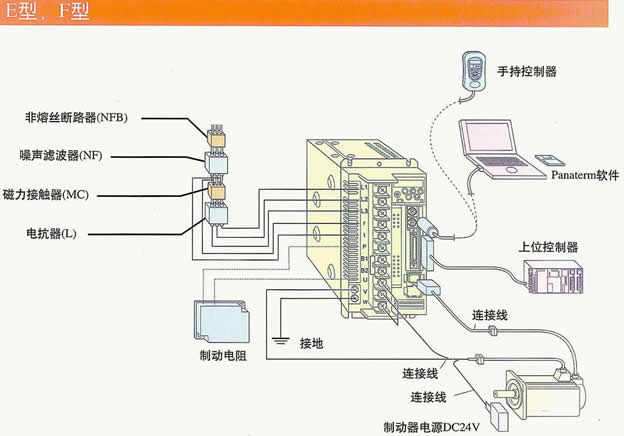

  接线示意图:







  编码器信号接线图:

  2500p/r增量式编码器

  MAMA,MSMD,MQMA,MHMD系列



  MSMA,MDMA,MFMA,MGMA,MHMA系列



  17位增量式/绝对式编码器

  MAMA,MSMD,MQMA,MHMD系列



  MSMA,MDMA,MFMA,MGMA,MHMA系列





  订购电机说明:
1.伺服产品的计量单位为套,单独购买驱动器或电机的计量单位为台,驱动器与电机须成套使用;
2.每套伺服产品的标准配置为驱动器、电机各壹台、电机上插头两个、驱动器上插头四个.单独购买驱动器或电机时一般不包括插头



电机型号最后一位代码的意义:
U或G 电机带油封,轴上有键槽(标准尺寸) C 电机带油封,直轴无键(可定制非标键槽)
V或H 有油封、键槽,带机械抱闸(刹车) D 有油封,直轴无键,有机械抱闸(刹车)



驱动器型号的后缀:
带003 脉冲型驱动器,只能接受脉冲定位信号作位置控制或内部速度控制
无003 通用型驱动器,可接受脉冲信号作位置控制、模拟量电压作速度控制及内部速度控制
