MAC产品均具有以下的优点:
高可靠性;高换向速度;高重要性;无需润滑;维护简单;小体积;模块化设计;可根据特殊用途订制;低功率;多种电压选择,所有以上优点均基于MAC阀门的大换向力。
MAC独特的椭圆形线圈和二位五通先导结构是使阀门有更大换向力的2种新技术。

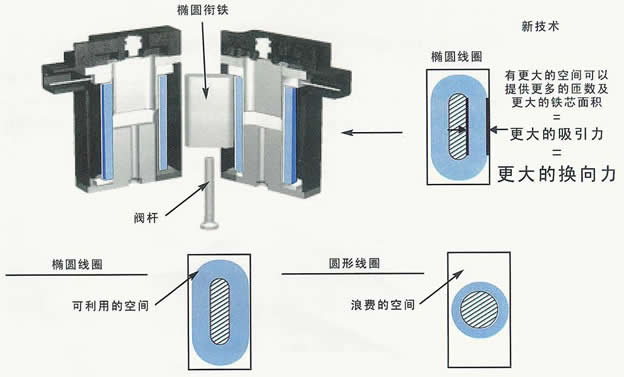

I 椭圆形线圈-可获得较大的换向力:
椭圆形街铁比圆形能得到较大的换向力的原因为:
1、 增加了线圈安匝数。
2、 增加了铁芯的体积
由于比传统线圈具有更多的安匝数和铁芯体积,电磁换向力增大,足以克服空气中污染的影响,使阀门换向可靠。
MAC的34、44、36、46系列采用了椭圆形线圈。34、44系列电磁阀在10mm厚度的小体积内得到了0。1CV的大流量。36、46系列电磁阀在与35、45系列电磁阀相近的体积内得到了比35、45系列电磁阀高出近一倍的流量。 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

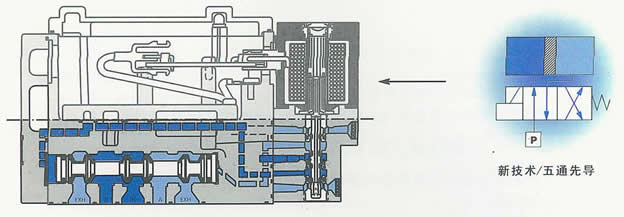

II MAC的五通先导式设计-较大的换向力
平衡式五通先导阀,可使气体交替作用在主阀芯两端来推动主阀换向,类似于驱动双动式的无杆气缸。主阀芯两端换向力相同,并且另一端没有任何阻力。使换向力较大、换向较可靠、换向速度较快。
MAC的52、400、92、93系列采用了五通先导式技术。目前,MAC的五通先导技术正在更多的系列中进一步推广。 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
III

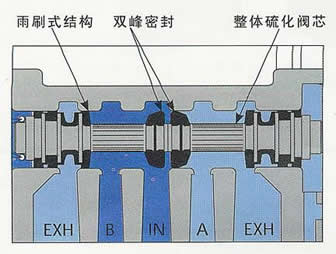

MAC公司专利的一体式阀芯-平衡、雨刷式、低磨擦阻力
MAC阀芯采用整体硫化工艺,加工成一体式结构,密封橡胶表面经过化学硬化处理和高精度研磨、抛光、镜面处理。橡胶合成时添加润滑剂。可以做到耐磨性增强、寿命长、磨擦阻力小、换向速度快、无需润滑油。避免了非一体式密封结构的密封圈损坏、脱落等缺陷。
MAC主阀芯的"雨刷式"结构,对气源中的污染物有"清扫"功能,避免阻塞。主阀芯的双峰密封设计,使主阀换向行程更短,换向速度更高。
MAC专利的阀芯设计优点:平衡式设计;雨刷式结构,抗污染;耐磨、寿命长;行程短、速度快;无需润滑油
IV .
MAC专利线圈
在电磁阀的使用中,线圈通常是簿弱环节。线圈的损坏多数是由于:在交流使用时,阀芯被气源中的污染物卡住,动静衔铁涡迫向下,通电后主衔铁推动阀芯正常换向。一旦阀芯被被污染物卡住,辅助衔铁会在电磁力作用下克服涡形弹簧阻力,向上与主衔铁密合。一旦阀路闭合,避免产生不正常电流。所以,MAC专利的线圈结构在交流使用时,可以做到 |
|
 |
|
|
永不烧毁。
MAC工厂自己生产阀门所需要线圈。可以适用多种电压(更多电压选择项请参考附录)。如果目录没有所需电压,可以与MAC工厂联系特殊制造。
下面特别介绍两种线圈:
a: 小功率线圈:所有MAC系列电磁阀(除1300系列较小功率为6W)均可有较低功率为1W的线圈供选择。小功率线圈可以减小功耗和与之相配的电源的控制元件的容量,减小发热。
b: F线线圈适合高温的交流和直流使用。本目录中的大功率线圈,均采用F级线圈,需在订货号后加MOD CLSF。大功率线圈可提供更快的响应速度。 |
|
|
|
|
|
|
|
|
|
