诺冠气动产品 简介
执行元件

压力开关
空气处理设备
接头、硬管及附件

  当前位置:经营范围>>NORGREN诺冠气动产品   首页 经营范围 技术支持 资料下载 库存现货 商务服务



简介



  详细技术资料


  气缸 技术参考
  推荐用油
  空气处理设备 过程流体阀选择
  接头气管附件 单位换算








    气缸



圆筒型气缸
(包括符合ISO 6432
标准的气缸)




型材气缸
拉杆气缸
(全部符合ISO 6431 VDMA 24562 NFE49 003-1)





LINTRA
无杆气缸





特殊产品






单作用



双作用



















    空气处理设备

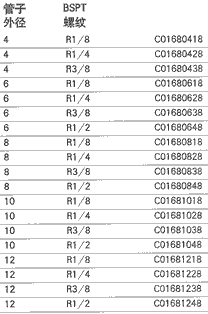

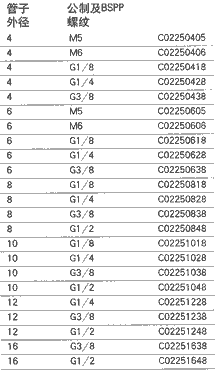

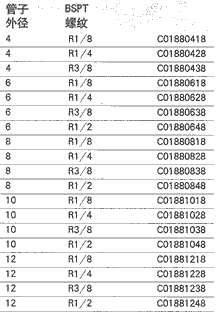

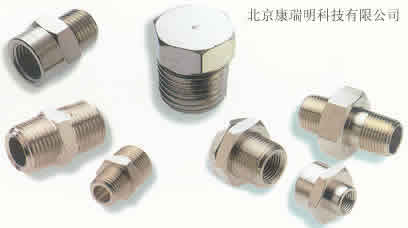

接头气管附件

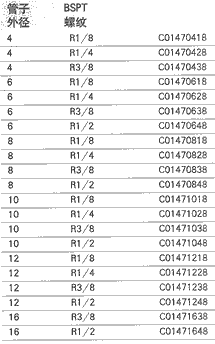

Pneufit C型组合接头

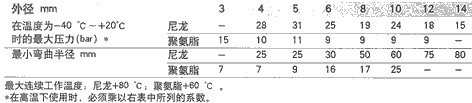

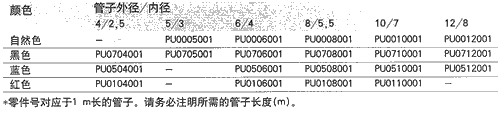

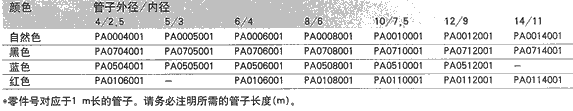

气管





附件








技术参考

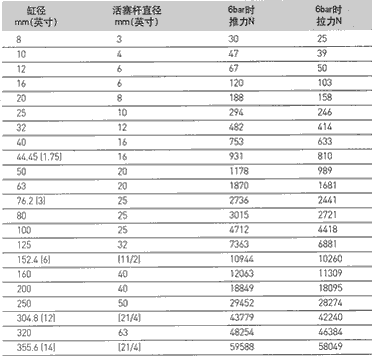

气缸输出力



理论的推理和拉力与活塞的有效截面积和压力有关。下表为在6bar工作压力下。双作用缸的理论输出力值。其它压力下的作用力用表中的数字除以6并乘以相应的压力值得出。


双作用气缸

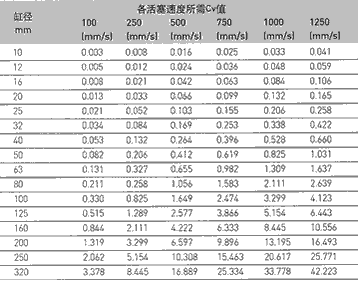

气缸流量

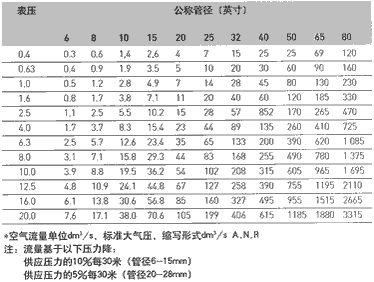

管路流量



最大推荐流量(dm3/sFree Air)*通过ISO65中型钢管

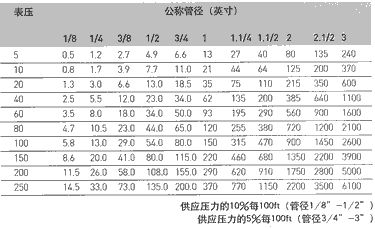

最大推荐流量(s.c.f.m)通过符合BS 1387S的中型钢管

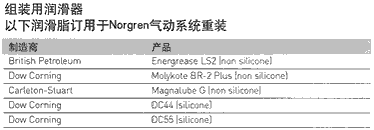

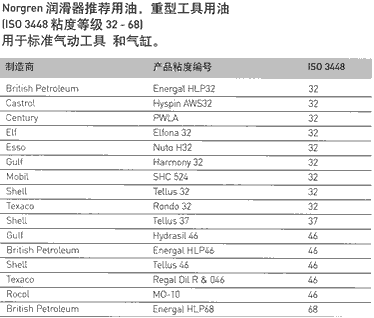

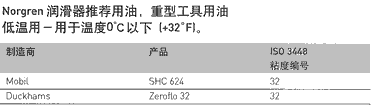

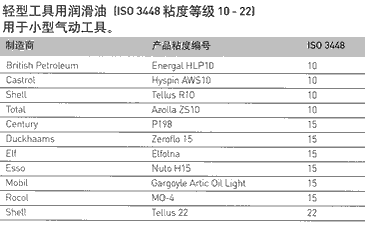

推荐用油

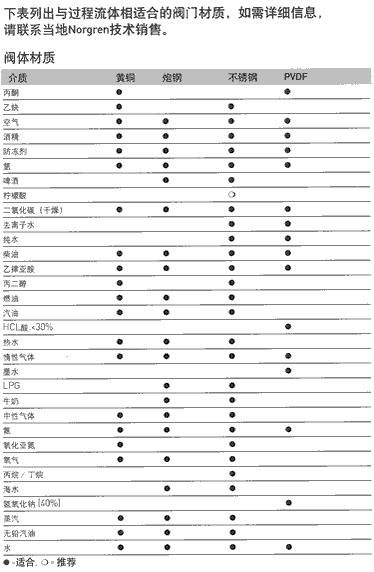

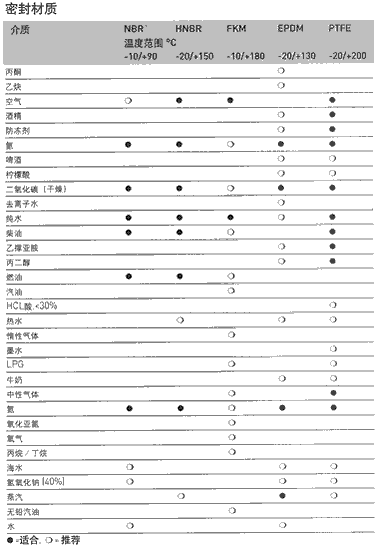

过程流体阀选择

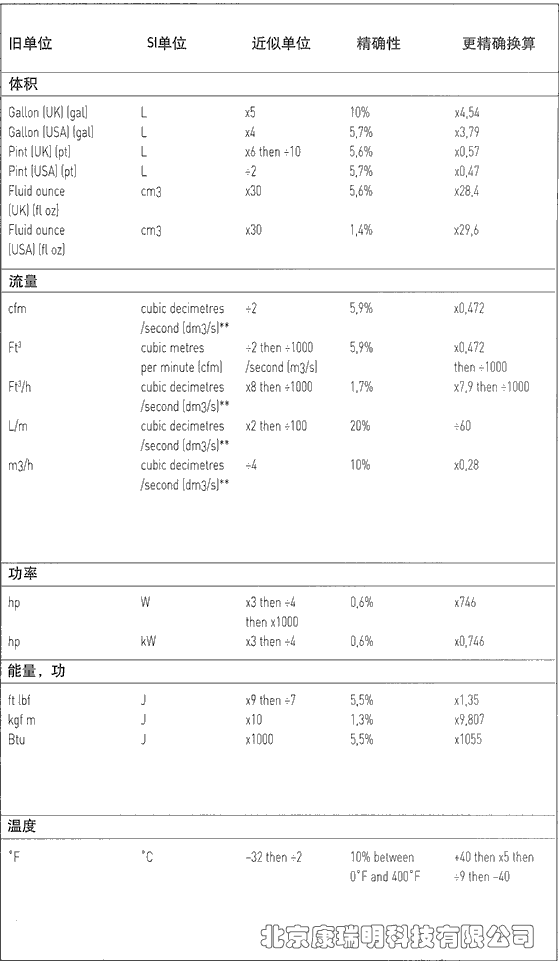

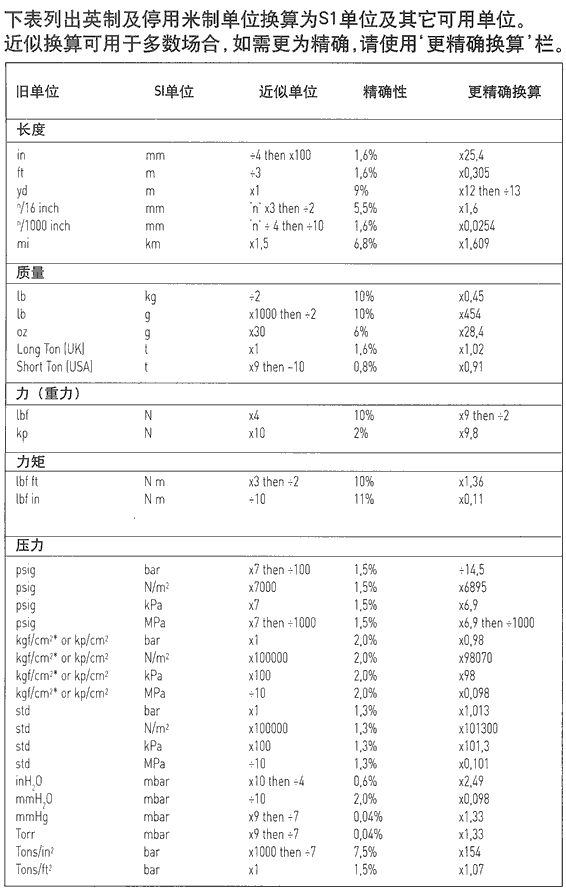

单位换算






  执行元件





  圆筒型气缸 VDMA 紧凑型气缸
  圆筒型气缸 LINTRA 无杆气缸
  ISO/VDMA型材气缸 紧凑型皮囊气缸
  ISO/VDMA型材气缸 可维修型皮囊气缸
  ISO/VDMA 气缸

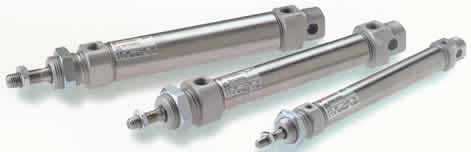

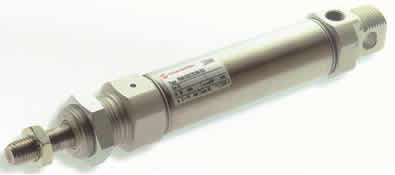

圆筒型气缸(ISO)

RM/28000/M
单作用,ISO 6432
φ10~25mm






标准型为磁性活塞
通常符合ISO 6432标准
高强度.双压接端盖设计
防腐蚀
标准型采用缸前端安装螺母和
活塞杆锁紧螺母





技术参数
介质:
经过滤的润滑或非润滑压缩空气
动作方式:
单作用(弹簧缩回).磁性活塞,
阻尼缓冲
工作压力:
2~10bar
工作温度:
-10℃~+80℃
在+2℃以下使用时,请咨询本公司技术服务部。

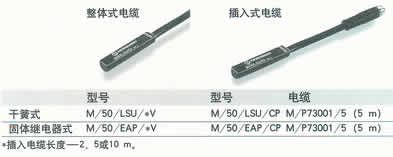

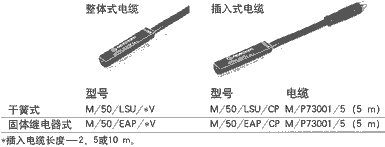

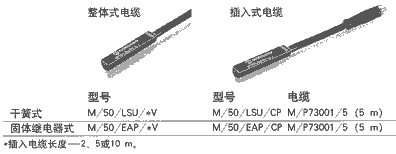

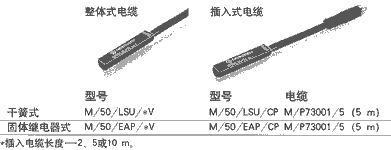

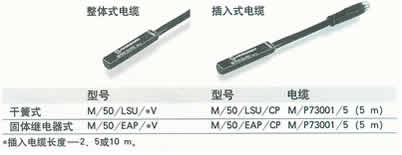

开关

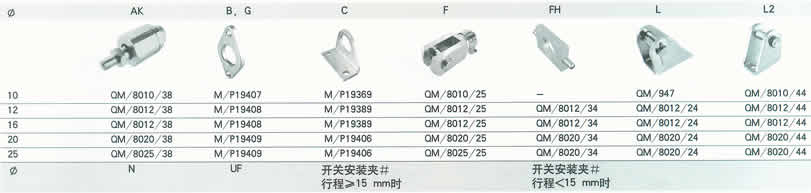

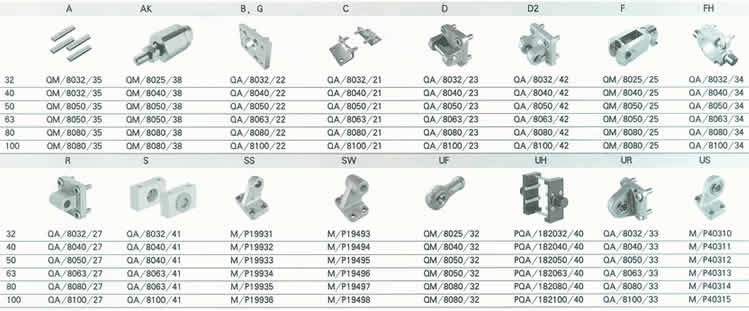

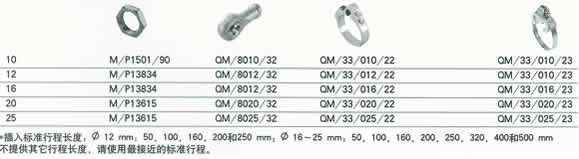

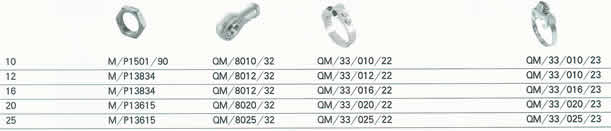

安装件















圆筒型气缸(ISO)

RM/8000/M
双作用,ISO 6432
φ10~25mm








标准型为磁性活塞
符合ISO 6432 标准
高强度.双压接端盖设计
防腐蚀
阻尼或可调缓冲
标准型采用缸前端安装螺母和
活塞杆锁紧螺母

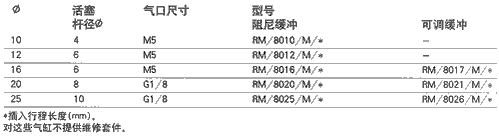

标准型号






技术参数
介质
经过滤的润滑或非润滑压缩空气
动作方式
双作用,磁性活塞.带阻尼或可调
缓冲
工作压力:
1~10bar
工作温度:
-10℃~+80℃
在+2℃以下使用时,请咨询本公司技术服务部。

标准行程 标准行程

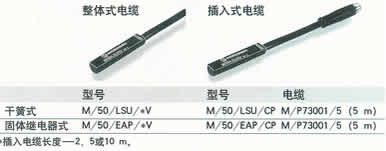

开关






安装件

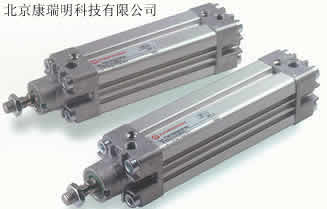

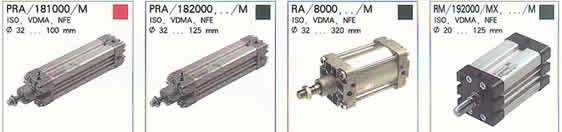

ISO/VDMA型材气缸

PRA/181000/M
单作用
φ32100mm








符合ISO 6431.VDMA 24562及NFE
49-003-1标准
带内置式拉杆的型材缸体
聚氨脂密封件确保高效的低摩擦
动作和长寿命
开关可齐平安装于型材缸体上



技术参数
介质:
经过滤的润滑或非润滑压缩空气
动作方式:
磁性活塞,可调缓冲
工作压力:
2~10bar
工作温度:
-20℃~+80℃
在+2℃以下使用时,请咨询本公司技术服务部。

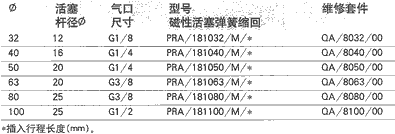

标准型号

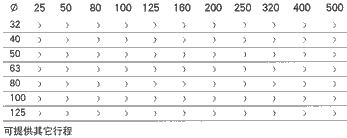

标准行程




开关

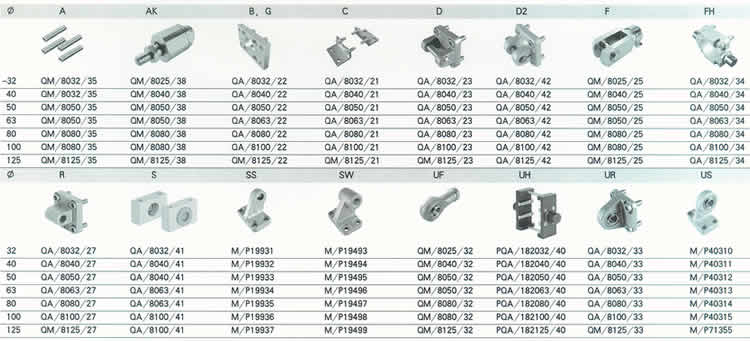

安装件

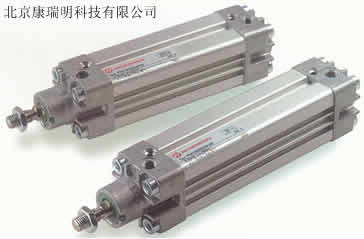

ISO/VDMA型材气缸

PRA/182000PRA/182000/M
双作用
φ32125mm






符合ISO 6431.VDMA 24562及
NFE 49-003-1 标准
带内置式拉杆的型材缸体
高性能。高稳定性和高可靠性
聚案脂密封件确保高效的低摩擦动作
和长寿命
开关可齐平安装于型材缸体上



技术参数
介质:
经过滤的润滑或非润滑压缩空气
动作方式:
PRA/182000:可调缓冲
PRA/182000/M :磁性活塞,
可调缓冲
工作压力:
1~16bar
工作温度:
-20℃~+80℃
在+2℃以下使用时,请咨询本公司技术服务部。

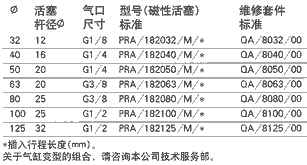

标准型号




标准行程




开关







安装件













ISO/VDMA 气缸

RA/8000.RA/8000/M
双作用

φ32~320mm





符合ISO 6431.VDMA 24562 及
NFE 49-003-1标准
高性能.高强度和高可靠性
安装件形式多样化



技术参数
介质:
经过滤的润滑或非润滑压缩空气
动作方式:
RA/8000双作用,可调缓冲式
RA/8000/M双作用,磁性活塞,
可调缓冲式
工作压力:
1~16bar(缸径250和320 mm时为1 ~ 10bar)
工作温度:
-20℃~+80℃
-20℃~+80℃
在+2℃以下使用时,请咨询本公司技术服务部。

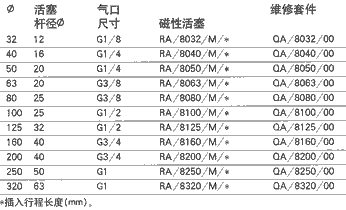

标准型号

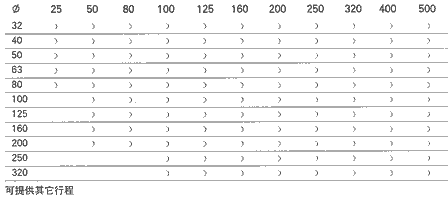

标准行程




开关

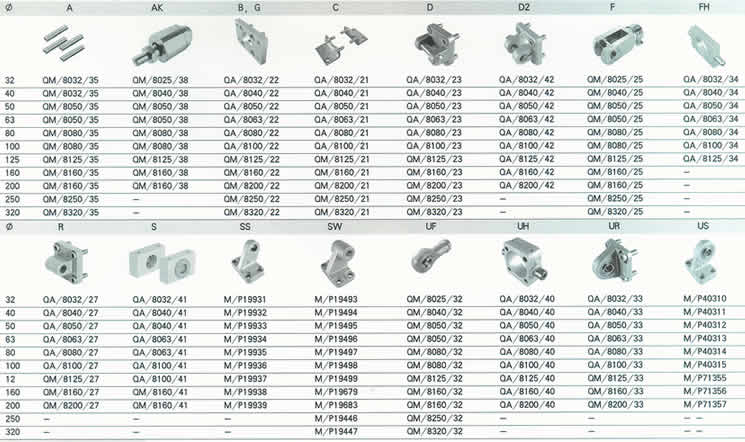

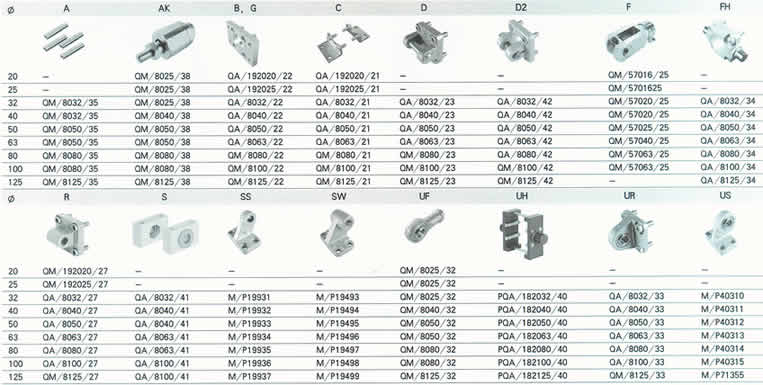

安装件














VDMA 紧凑型气缸

RM/192000/MX,…/M
双作用
φ20~ 125mm行程





开关和安装件符合VDMA 24562
标准型为磁性活塞
密封件确保低摩擦动作和长寿命
开关可齐平安装于型材缸体上



技术参数
介质:
经过滤的润滑或非润滑压缩空气
动作方式:
RM/192000/M
双作用,磁性活塞,
活塞杆带外螺纹,阻尼缓冲
RM/192000/MX
双作用,磁性活塞,
活塞杆带内螺纹,阻尼缓冲

工作压力:
1~ 10bar

工作温度:
-20℃~+80℃
在+2℃以下使用时,请咨询本公司技术服务部。

行程
见表

材料
型材缸筒:阳极氧化铝
端盖:阳极氧化铝
活塞杆:不锈钢
(马氏体)
活塞杆密封件:聚氨脂
活塞密封件:丁腈橡胶
O形圈:丁腈橡胶

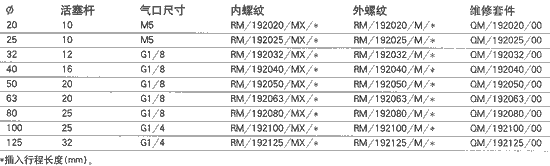

标准型号

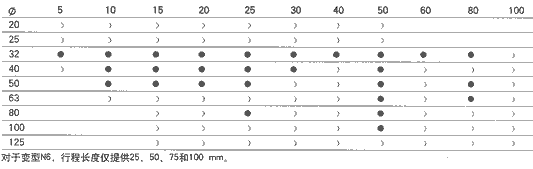

标准行程

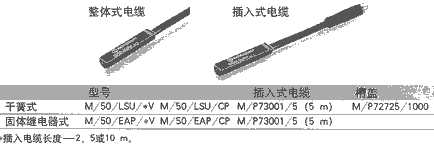

开关

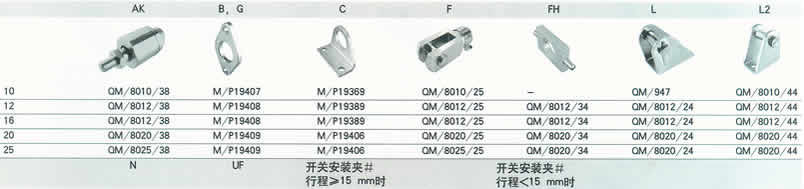

安装件

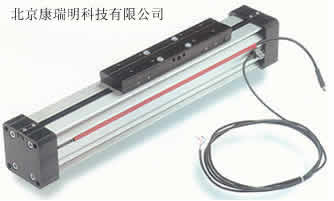

LINTRA 无杆气缸

M/46000,…/M,M/46100,
内部及外部导向
双作用
φ16~80 mm






成熟的长寿命密封技术
轻型设计,突出部带整体式
开关安装槽。
能够承受较大的弯曲力矩和侧向力
可无油润滑工作



技术参数
介质:
经过滤的润滑或非润滑压缩空气
动作方式:
M/46000,M/46100,
双作用,可调缓冲式,非磁性活塞
M/46000/M,M/46100/M,
双作用。可调缓冲式,磁性活塞
工作压力:
1~10bar
(缸径16mm 时为1.5~10bar)
工作温度:
-30℃~+80℃
在+2℃以下使用时,请咨询本公司技术服务部。

行程:
定制
缸径16-40mm 时:最大8500 mm
缸径50和63mm时:最大7000mm
缸径80时:最大是5500mm

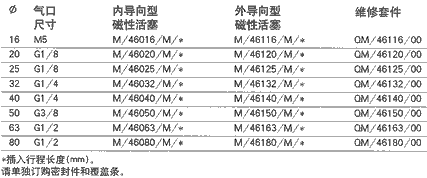

标准型号




开关

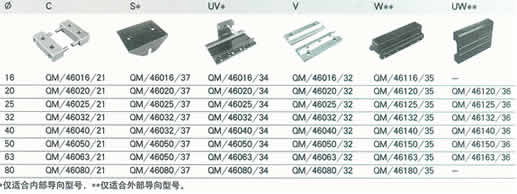

安装件

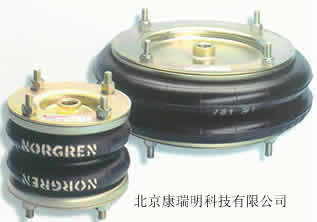

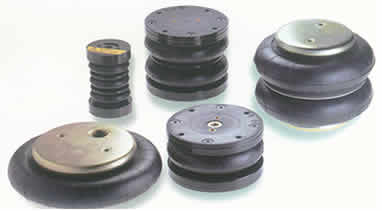

紧凑型皮囊气缸

PM/31000
单作用
φ2? 3/4~12英寸








无摩擦操作
免维护.免润滑
最适合短行程.高输出力场合
隔振等级高
结构紧凑,安装简便



技术参数
介质:
非润滑压缩空气
工作压力:
最大8bar
工作温度:
PM/31000(标准)为-40℃~+70℃
在+2℃以下使用时,请咨询本公司技术服务部。

重要提示
这些皮囊气缸的设计可实现5°~25°的倾斜运转.根据皮囊气缸的高度及圈数,顶板和底板可以不对齐.为避免损坏气动皮囊气缸,必须在两端位置均使用机械挡板.为使皮囊气缸返回到最低高度,必须施加外部回弹力.推力直接取决于皮囊气缸的高度:高度增加时,推力下降.在运转过程中,皮囊气缸外径会发生变化,因此周围必须留有足够的间隙.

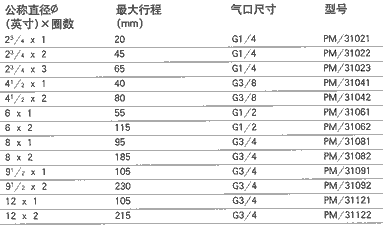

标准型号




安全注意事项:此类执行元件在无外载时不得加压.
有关此类皮囊气缸的精确计算,请咨询本公司技术服务部。












可维修型皮囊气缸

M/31000
单作用
φ6~26英寸






无摩擦操作
免维护,面润滑
最适合短行程,高输出力场合
隔振等级高
安装简便

技术参数
介质:
非润滑压缩空气
工作压力:
最大8bar
工作温度:

M/31000(标准)为-40℃+70℃
在+2℃以下使用时,请咨询本公司技术服务部。

重要提示:
这些皮囊气缸的设计可实现5°~25°的倾斜运转.根据皮囊气缸的高度及圈数,顶板和底板可以不对齐.为避免损坏气动皮囊气缸,必须在两端位置均使用机械挡板.为使皮囊气缸返回到最低高度,必须施加外部回弹力.推力直接取决于皮囊气缸的高度:高度增加时,推力下降.在运转过程中,皮囊气缸外径会发生变化,因此周围必须留有足够的间隙.

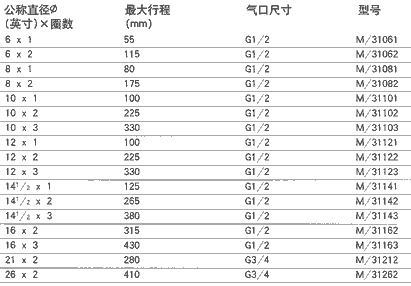

标准型号




安全注意事项:此类执行元件在无外载时不得加压.
有关此类皮囊气缸的精确计算,请咨询本公司技术服务部。














  电控&气控滑阀 手控和机控滑阀 气控角座阀
  管式阀 比例压力控制阀 间接式电磁滑阀
  3/2, 5/2和5/3阀 微型比例阀 块型节流阀
  22mm电磁提升阀 间接式电磁膜片阀 快速排气阀

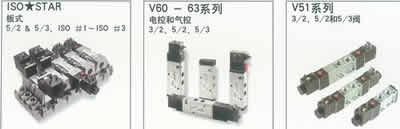

ISO★STAR

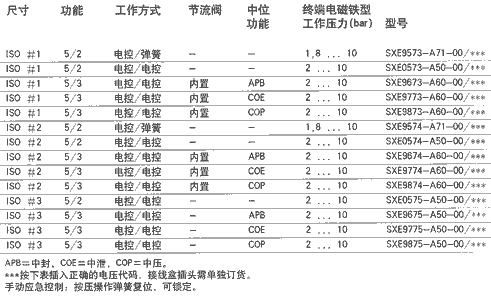

电控&气控滑阀


板式
5/2&5/3,ISO #1~ISO #3






采用带特殊涂层的硬密封阀芯阀套,
可无故障长寿命工作
标准型采用带手动应急控制的低功耗
电磁线圈
底板和附件品种多

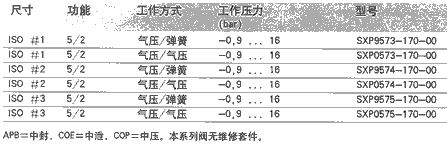

技术参数
介质:
经过滤的润滑,非润滑干燥压缩空气.
工作压力:
最大16bar,具体详见表格.
流量:
ISO #1 1230 I/min
ISO #2 2450 I/min
ISO #3 4400 I/min
环境温度:
电控型号为-15℃~+50℃
先导型号为-15℃~+80℃
在+2℃以下使用时,请咨询本公司技术服务部。



电磁先导阀




用于10bar电磁阀的电压代码和备用线圈





  气压先导阀

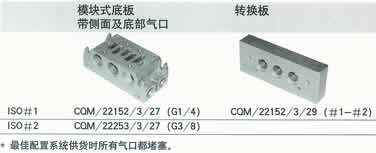

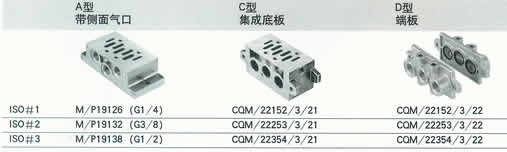

底板
VDMA 24 345 底板







通用底板选项







22mm插头 符合工业标准或IP65

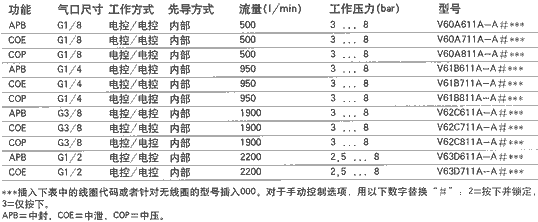

V60-63系列
管式阀


电控和气控
3/2, 5/2, 5/3






大流量
体积小巧
经过验证的密封系统
标准配备各种不同的手动控制选项
免维护
低功耗(2W)



技术参数
介质:
过滤精度为50μm的润滑或非润滑压
缩空气
动作方式:
电磁或气动控制
连接:
G1/8 ~ G1/2
工作压力:
1,5/2up ~ 8/10bar

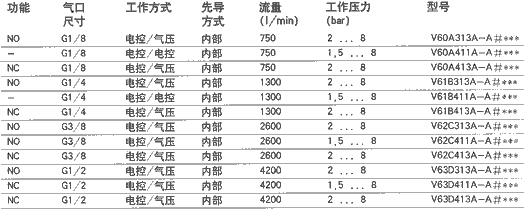

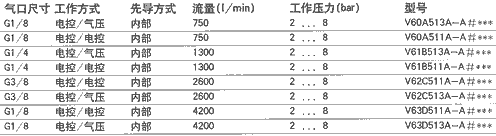

流量:
尺寸 3/2, 5/2 2x3/2,5/3
G1/8 750 500
G1/4 1300 950
G3/8 2600 1900
G1/2 4200 2200(5/3)
环境温度:
-10℃~+50℃
流体温度:
-10℃~+50℃
在+2℃以下使用时,请咨询本公司技术服务部。



3/2电磁阀




5/2电磁阀




5/3电磁阀

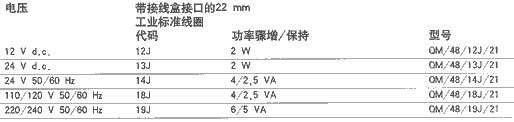

线圈及电压代码
22mm工业标准线圈

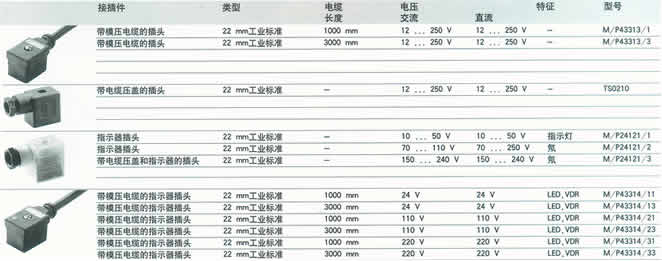

22mm插头符合工业标准或IP65

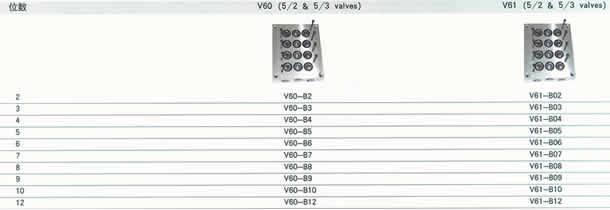

  集成底板







附件

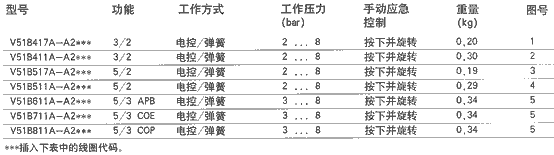

V51系列
3/2, 5/2和5/3阀








组装简便的底板集成系统
体积小巧
大流量达1000 I/min
功耗低—2W线圈
1000万次的使用寿命
可选择管式安装或底板集成安装
在无数次应用中验证的电磁线圈技术

技术参数
介质:
过滤精度为40μm的润滑或非润滑压缩空气
动作方式:
电磁先导式软密封滑阀
安装方式:
管式或板式
气口1.2+4:
G1/4

工作压力:
有关最小压力和最大压力的细节,
请参见下页。
流量特性:
755~1020 I/min
环境温度:
-5℃~+50℃
在+2℃以下使用时,请咨询本公司技术服务部。

材料:
阀体/底板:铝合金
软密封滑柱:NBR/铝合金
安装板/螺钉:钢
弹簧:不锈钢



电磁阀



线圈代码   电磁操作装置的电气细节

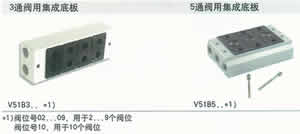

集成系统

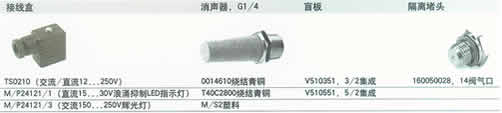

附件

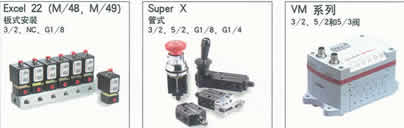

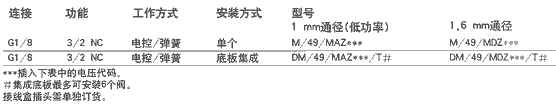

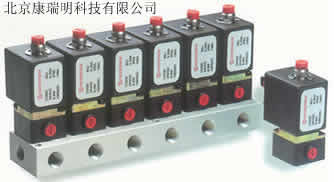

EXCEL 22(M/48,M/49)
22mm电磁提升阀

板式安装
3/2,NC,G1/8








板式安装和底板集成安装-紧凑方便
标准型采用手动应急控制

技术参数
介质:
经过滤的润滑或非润滑压缩空气
工作压力:
0~10 bar
流量:
流通通径 I/min

1.0mm  30

 1.6mm  77

环境温度:
-20℃~+50℃
在+2℃以下使用时,请咨询本公司技术服务部。

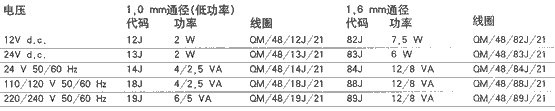

电压代码

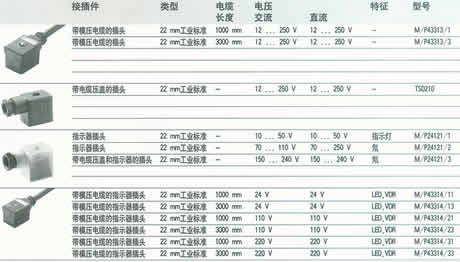

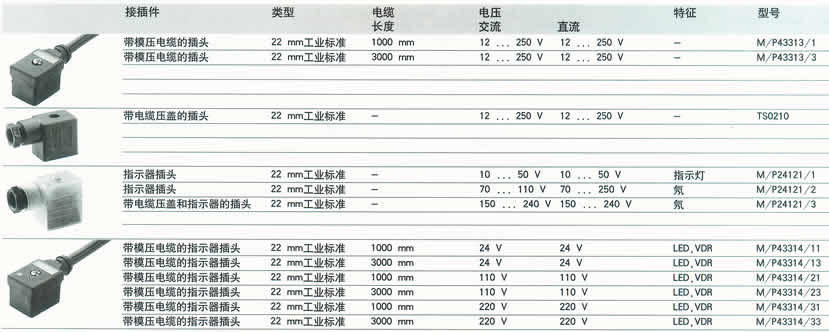

22 mm 插头符合工业标准或IP65

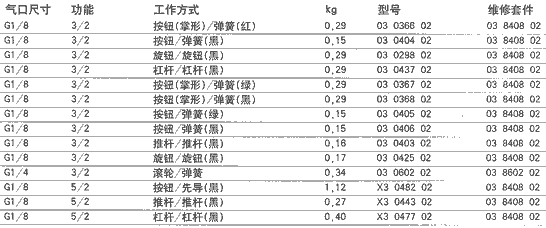

SUPER X
手控和机控滑阀


管式
3/2,5/2,G1/8,G1/4








控制方式多
适合多向流动及双气源应用
大流量
轻型耐腐蚀材料

技术参数

介质:
经过滤的润滑或非润滑压缩空气。

工作压力
最大10bar

流量:
尺寸 I/min
G1/8 335
G1/4 965

环境温度:
0℃~+70℃
在+2℃以下使用时,请咨询本公司技术服务部。



机控




手控







VM系列阀的优势

高流量
体积小巧,紧凑的10 mm阀和15 mm 阀都具有卓越的流量,分别高达430I/min 和1000I/min.

灵活性
每个阀岛最多32个电磁线圈,用于多极和现场总线(16站)。每个阀岛最多可独立接线至40个电磁线圈(20站)

维护简便
阀岛具有联锁站,因此不需要连接杆。阀可在几分钟内更换,将停工期缩至最短。

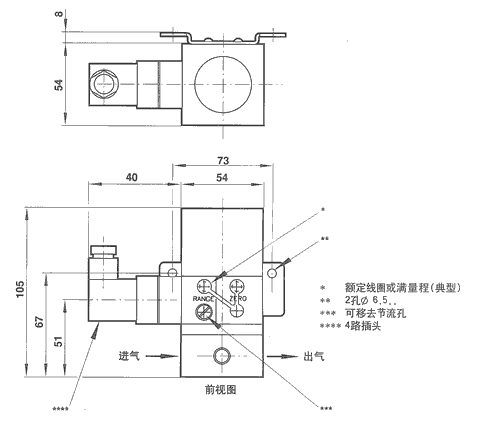

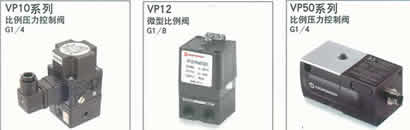

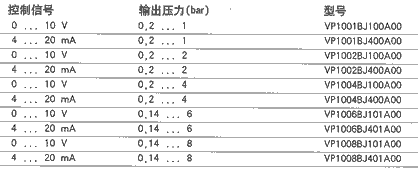

VP10系列
比例压力控制阀


G1/4








牢固可靠的比例I/P和E/P转换器,
适用范围广
高精度
可提供大流量型号
常规应用防护等级IP65

技术参数
介质:
过滤精度为5μm的无油.
干燥压缩空气

输出信号:
0.2~1.0bar,0.2bar,0.2~4.0bar(二线型)、0.14~6bar,0.14~8bar(三线型)。
流量:
最大300 I/min
耗气量:
<4bar:50%信号时典型值为
0.85 I/min
>4 bar:50%信号时典型值为
1.75 I/min

工作压力:
至少比要求的最大输出压力范围高0.7bar

环境温度:
-40℃~+85℃
在+2℃以下使用,请咨询本公司技术服务部。

安装方式:
整体式表面安装架特别适合立式安装。可提供50mm管式安装套件。

响应时间:
<2bar: 小于0.5秒
(取决于输入阶跃信号从10%变到90%和出气口压力)
﹥2bar :阶跃信号从10%变到90%为2秒

总误差:
满量程±0.5%(典型的独立误差包括非线性度.磁滞、死区和重复性的综合作用)

温度影响:
满量程平均值0.1%/℃,对工作范围的影响为零

气源气压灵敏度:
气源气压每变化1%,满量程输出变化<0.075%

故障模式:
当供电源故障时,信号降到放气压力。

重量:
0.825kg

材料:
壳体:钝化模铸锌,环氧树脂涂装
膜片:丁腈橡胶
内部:铍铜/黄铜

喷嘴挡板和供气阀:不锈钢/尼龙



电气参数














VP12
微型比例阀

G1/8








经过验证的低功率技术
牢固可靠的开环装置
紧凑灵活的设计
出色的性能特性
输出压力高达8bar

技术参数
介质:
过滤精度为5μm的无油.干燥空气

流量:
最大200 I/min

输出压力
0-1bar(0-15psi),0-2bar(0-30psi),0-4bar(0-60psi),0-6bar(0-90psi),0-8(0-120psi)

气源气压:
至少比最大输出压力高1.5bar(22psi)
[最大10bar(150psi)]

环境温度
0℃~ +60℃

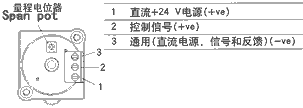

电气参数



插座针脚位置图











VP50系列
比例压力控制阀

G1/4








闭环气动先导式比例压力控制阀
可调节,用途广泛
快速响应
低功率
大流量

技术参数
介质:
过滤精度为50μm的压缩空气

气源气压:
最大14bar

流量:
气源气压为11bar时,
最大流量为1200 I/min

环境温度:
-20℃~+50℃
在+2℃以下使用,请咨询本公司技术服务部。




电气参数



插座针脚位置图


附件

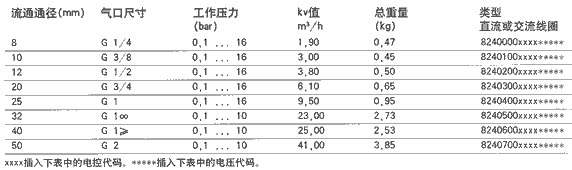

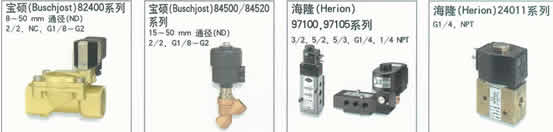

BUSCHJOST 82400系列
间接式电磁膜片阀


8~50mm 流通通径(ND)
2/2、NC、G1/8~G2








大流量
阻尼动作
简洁紧凑设计
更换线圈无需工具(Click-on)
特殊适合用作符合
DIN EN 60730-2-8标准的水阀

技术参数
介质:
中性气体和液态流体

流动方向:
固定

安装位置:
可选,电磁线圈宜向上

流体温度:
-10℃~+90℃

环境温度:
最大+50℃

材料
壳体:黄铜
阀座密封件:NBR(丁腈橡胶)
内部零件:不锈钢.PVDF

若用于污浊流体,
建议安装一个上游过滤器.




电压代码











电磁执行元件

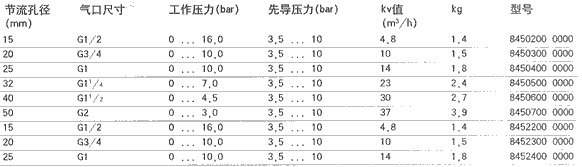

BUSCHJOST 84500/84520系列
气控角座阀


15~50mm 流通通径(ND)
2/2,G1/8~G2








可互换常闭.常开或双作用功能
标准型采用可视位置指示器
阻尼关闭(阀门逆流关闭)
适用于污浊流体
适合最高90%的真空
可选择反向流动
大流量
可使用液压先导流体

技术参数
介质:
中性气体和液态流体(84500系列)
侵蚀性气体和液态流体(84520系列)

流动方向:
固定

安装方式:
可选

流体温度:
-10℃~+180℃

环境温度:
-10℃~+60℃

先导流体:
中性气体

先导流体温度:
最高+60℃

材料

本体:黄铜CW602N(84500系列)
不锈钢(84520系列)
阀座密封件:PTFE
内部零件:黄铜.不锈钢
密封包装:特氟龙(PTFE)/(vi ~ n)(FPM)

执行元件:
本体:带30%玻璃纤维的聚酰胺66
密封件:NBR

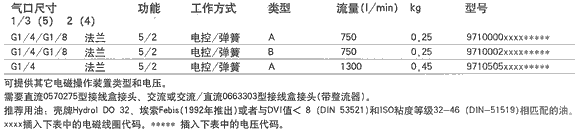

内部零件:黄铜.不锈钢












HERION 97100和97105系列
间接式电磁滑阀


用于带NAMUR接口的单作用和双作用执行机构
5/2,G1/4,1/4NPT








可逆式密封
废气再循环
即使小截面供气也能保证无交叉开
关、切换功能
机械式复位弹簧(单稳态设计)可在断
电时提供安全功能
通过止动装置进行手动应急控制
(97100)
附加手动应急控制(97105)
紧凑型设计
软密封滑阀系统设计简单
电磁线圈容易互换

技术参数
介质:
经过滤的润滑或非润滑压缩空气

流动方向:
固定

安装位置:
可选

工作压力:
2~8bar

温度范围:
阀:-25℃~+50℃(97100)
阀:-40℃~+65℃(97105)
电磁线圈:参见电磁线圈表

材料
壳体:阳极氧化铝(97100)
黑色阳极氧化铝.黄铜.不锈钢
1.4305(97105)
先导法兰:塑料(PTB)
密封件:NBR(丁苯橡胶)

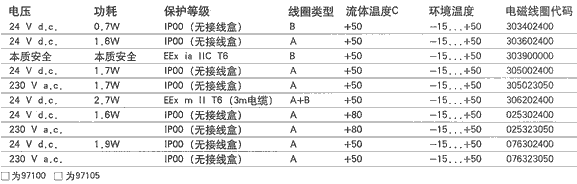

A型和B型电磁阀

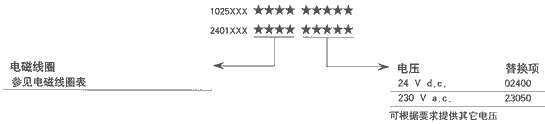

电压代码










HERION 24011系列
直接式电磁提升阀


5mm孔径(ND)
G1/4








主要应用:单控式过程执行元件和
先导功能
阀在断电时可切换至起动位置
(机械式复位弹簧)
适合严苛环境条件下的室外使用
(参见电磁线圈列表)

技术参数
介质:
中性或腐蚀性气态或液态流体

流动方向
可选

安装位置
可选(最好垂直)

工作压力
0~10bar

流体温度
-25℃~ +80℃ NBR
-10℃~ +120℃ FPM,
水温最高+95℃
-40℃~ +60℃ VMQ
*温度低于0℃时,使用经调节温湿度的干燥空气。安装在室外时,保护所有接头以防止水分渗入。
在+2℃以下使用时,请咨询本公司技术服务部。

材料
本体:黄铜
阀座密封件:NBR(丁苯橡胶)
内部零件:不锈钢、黄铜



螺纹连接阀
黄铜阀




选项选择方法




附件







A组电磁线圈

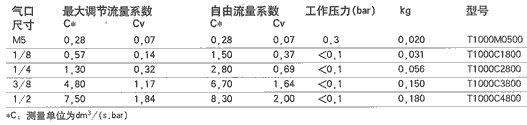

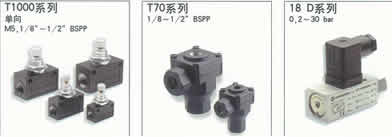

T1000系列
块型节流阀


单向
M5,1/8〞~ 1/2〞 BSPP








紧凑/轻型/管式
大流量
适合面板和墙壁安装
调节可锁定
松开螺钉时,针阀芯不会被吹出。
可调节旋钮位置

技术参数
介质
经过滤的润滑或非润滑压缩空气,惰性气体

工作压力:
1~ 10 bar(M5为0.3~ 10 bar)

环境温度:
-20℃~ +80℃
在+2℃以下使用时,请咨询本公司技术服务部。

材料
M5:
本体:铝
密封:丁腈橡胶
阀针:黄铜
1/8,1/4,3/8,1/2:
本体:铝合金
密封:丁腈橡胶
阀针和内部零件:黄铜
外部零件:铝合金

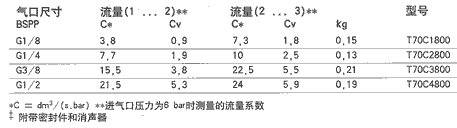

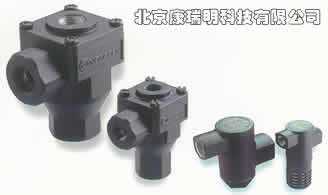

T70,系列
快速排气阀


1/8~1/2〞 BSPP








可使气罐和气缸快速排气
允许气缸达到较高速度
设计结构简单紧凑
工作安全可靠

技术参数
介质:
经过滤的润滑或非润滑压缩空气

工作压力:
0.5~ 10 bar(T70)

环境温度:
-20℃~ +80℃
在+2℃以下使用时,请咨询本公司技术服务部。

材料
本体和阀盖:锌合金(T70*1800和T70*2800,S/513)、铝合金(T70*3800和T70*4800,S/511,S/514)
密封件:丁腈橡胶(T70)
O形圈:丁腈橡胶








  压力开关





18 D系列
气动压力开关

0.2-30bar








镀金触点
长寿命
防震能力高达15 g
微型开关通过UL和CSA认证
固有的操作安全性
可直接连接Excelon空气处理装置

技术参数
介质:
中性、气态和液态流体

动作方式:
膜片式

安装位置:
可选

工作压力:
0.2-30 bar

耐压
最大80 bar

环境温度
-10℃~ +80℃
在+2℃以下使用时,请咨询本公司技术服务部。



电气连接DIN 43650*




电气连接M12 x 1*




气口块

转接器用于Excelon72,73,74空气准备系统

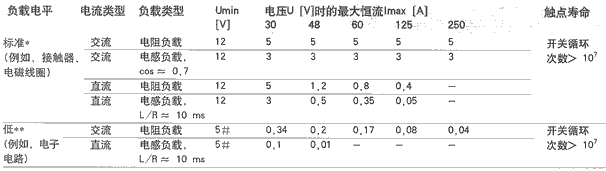

基准开关次数:30/min,基准温度:+30℃
直流负载和电感负载的二级管灭弧电流:lmax=1.5 x表格中的Imax lmin=I(mA)根据VDE reg.0110标准,漏电以及气流路径与绝缘组B相对应(微型开关的触点间隙除外)。
*因其易脱落而不要求镀金
最大恒定突入电流(约30 ms)交流接通电流=最大15A
**要求镀金(不脱落)
#临界电压的下限值充分保证触点安全。
在有利的条件下允许低电压







  空气处理设备

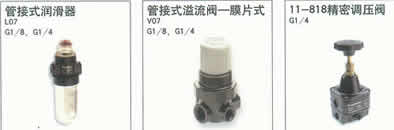

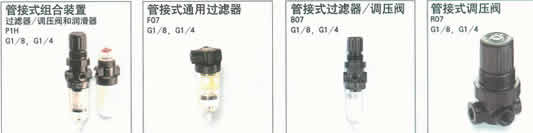

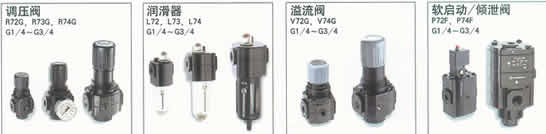

  过滤器/调压阀和润滑器 溢流阀 管接式调压阀
  通用过滤器 软启动/倾泄阀 管接式润滑器
  过滤器/调压阀 管接式组合装置 管接式溢流阀-膜片式

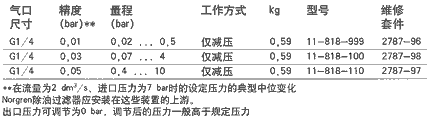

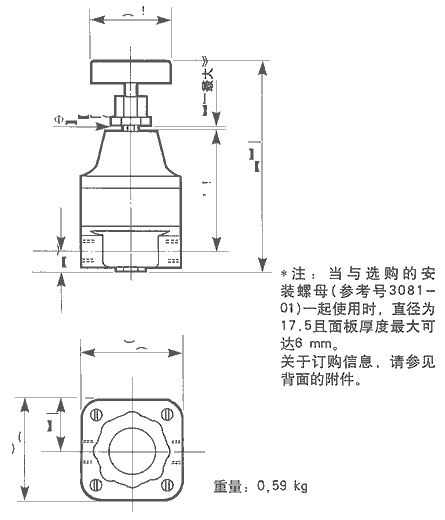

  调压阀 管接式通用过滤器 11-818精密调压阀

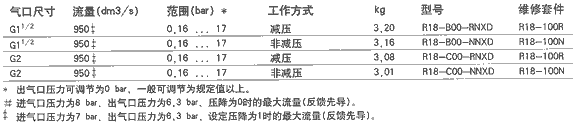

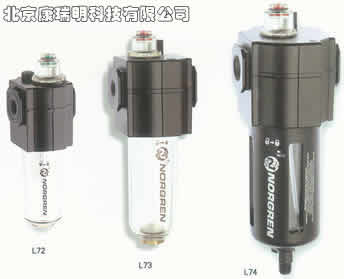

  润滑器 管接式过滤器/调压阀 R18 先导式调压阀








EXCELON模块化系统

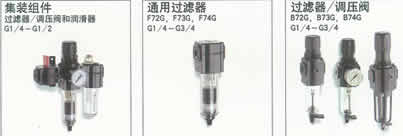

集装组件

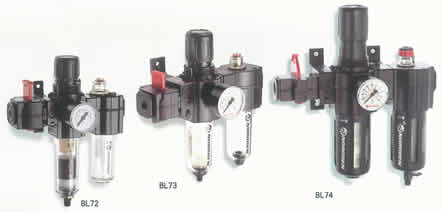

过滤器/调压阀和润滑器

G1/4~G1/2







集装组件包括:过滤器/调压阀和配
有排气截止阀的微雾型润滑器,压力
表和安装支架
高效除水和颗粒
快速松开卡口杯
带防护选购件的按压锁定式调节旋钮
全方位(360°)可视观察窗,便于设定滴率
微雾型润滑器可用于大多数通用气动应用

技术参数
介质:压缩空气
最大进气口压力:
10 bar

环境温度:
-20℃~+50℃
在+2℃以下使用时,请咨询本公司技术服务部。

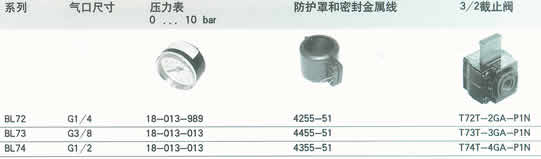

集装组件

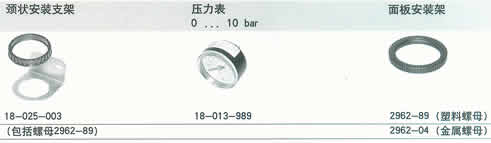

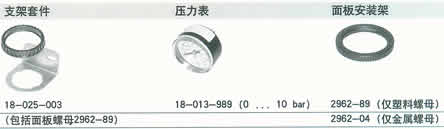

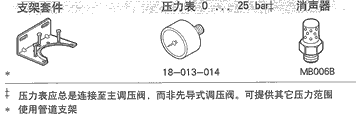

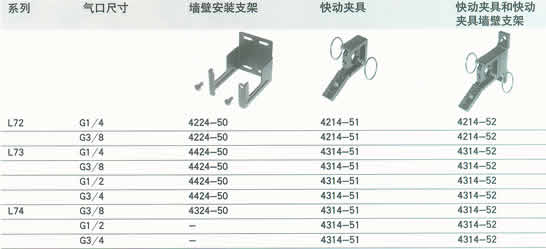

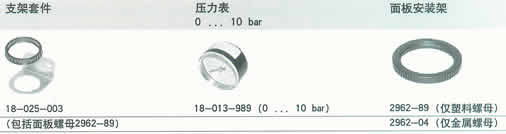

附件











EXCELON模块化系统

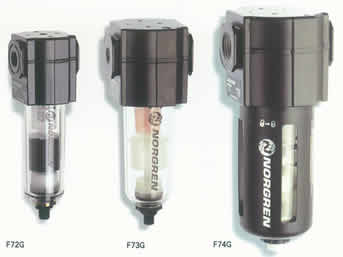

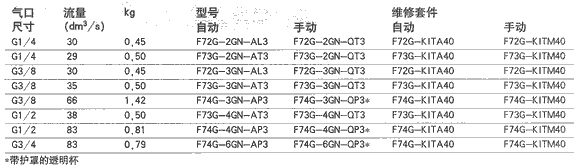

通用过滤器

F72G,F73G,F74G
G1/4~G3/4







Excelon设计允许与其它Excelon产品进
行管式或模块式安装
快速松开卡口杯

技术参数
介质
仅压缩空气

最大进气口压力
10 bar

环境温度:
-34℃~+50℃
在+2℃以下使用时,请咨询本公司技术服务部。

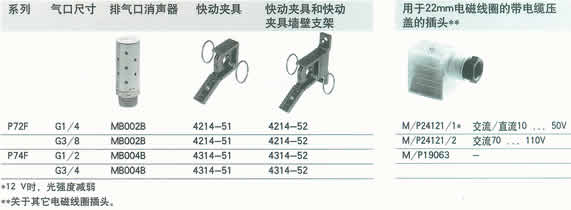

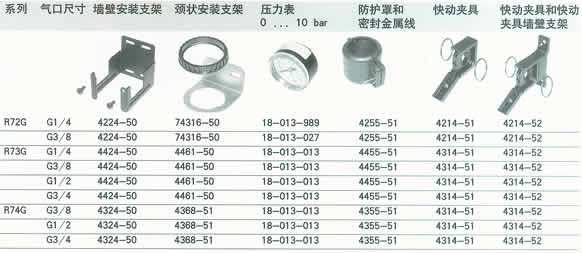

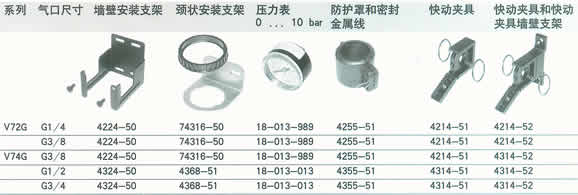

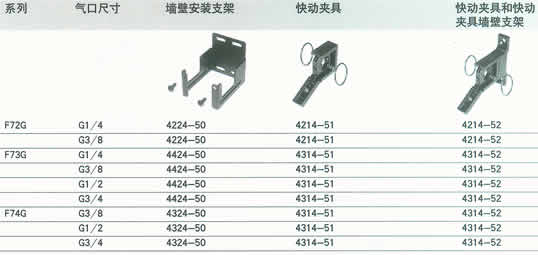

附件











EXCELON模块化系统
过滤器/调压阀

B72G,B73G,B74G
G1/4~G3/4







Excelon设计允许与其它Excelon产品进
行管式或模块式安装
高效除水和颗粒
快速松开卡口杯
带防护选购件的按压锁定式调节旋钮

技术参数
介质:压缩空气

最大进口压力
10 bar

压力表接口:
Rc1/8

环境温度
-34℃~+50℃
在+2℃以下使用时,请咨询本公司技术服务部。



附件











EXCELON模块化系统
调压阀

R72G,R73G,R74G
G1/4~G3/4







Excelon设计允许管式或模块式安装
平衡阀设计实现最佳压力控制
标准的减压型号可以在系统端部堵塞
时减少下游压力
带防护附件的按压锁定式调节旋钮
集成调压阀可以排列在一起,从普通
的初始压力提供各种调节压力

技术参数
介质:
压缩空气

最大进气口压力:
20 bar

压力表气口:
Rc1/8

环境温度:
-34℃~+65℃(R72G)
-34℃~+80℃(R73G和R74G)
在+2℃以下使用时,请咨询本公司技术服务部。



附件











EXCELON模块化系统
润滑器

L72,L73,L74
G1/4~G3/4







Excelon设计允许管式安装或模块式安装
快速松开卡口杯
流量传感器可在很大的流量范围
内提供几乎一致的油气比
全方位(360°)可视观察窗
便于设定滴率
微雾和油雾润滑

技术参数
介质:
压缩空气

最大进气口压力
10 bar

起点流量:
L72C 0.47 dm</s
L72M 0.94 dm</s
L73 0.71 dm</s
L74 0.94 dm</s
进气口压力为6.3 bar时润滑器工作所需的最小流量

环境温度:
-20℃~+50℃
在+2℃以下使用时,请咨询本公司技术服务部。



附件










EXCELON模块化系统

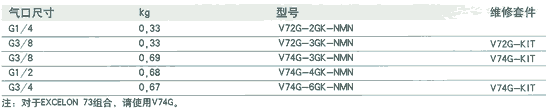

溢流阀

V72G,V74G
G1/4~G3/4







Excelon设计允许与其它Excelon产品进
行管式安装或模块式安装
带防护附件的按压锁定式调节旋钮
通过阻止过多的压力积蓄,为气动设备提供有效的过压保护
Norgren溢流阀符合压力设备指令97/23/EC中的0类(S.E.P)和1类标准。

技术参数
介质
压缩空气

压力表接口
Rc1/8

溢流口
G1/4(V72G)、G1/2(V74G)

环境温度:
-34℃~+65℃(V72G)
-34℃~+80℃(V74G)
在+2℃以下使用时,请咨询本公司技术服务部。



附件











EXCELON模块化系统

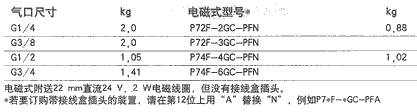

软启动/倾泄阀

P72F,P74F
G1/4~G3/4







有助于机械设计师遵守
“欧洲机械指令”
有助于现有机械符合PUWER
(工作设备的提供与使用规程)
系统启动时控制下游增压
正向流量大
大流量倾泄机构
可选择手动锁定——启动后对工作信号进行应急控制,倾泄下游空气

技术参数
介质:
压缩空气

最大工作压力:
10 bar

最小工作压力
3 bar

环境温度:
5℃~+50℃
在+2℃以下使用时,请咨询本公司技术服务部。

先导气口:
P72F M5
P74F Rc1/4

排气口:
P72F Rc1/4
P74F G1/2

最大流量:
P72F 21 dm</s
P74F 57 dm</s
注:进气口压力为6.3 bar、压降为0.5 bar时的最大流量

吸合压力:
下游压力达到50—80%进气口压力时的全流量。



附件











管接式组合装置
过滤器/调压阀和润滑油

P1H
G1/8,G1/4







过滤器-调压阀和润滑器组合可作为
预组装装置订购
可在一点实现过滤、调节和润滑的
全部控制
微雾型适用于大多数通用气动应用

技术参数
介质:
仅压缩空气

最大进气口压力:
10 bar

环境温度:
-20℃~+50℃
在+2℃以下使用时,请咨询本公司技术服务部。


过滤器/调压阀和润滑器组合


附件










管接式通用过滤器
F07
G1/8,G1/4







直接管式过滤器,除水效率高
标准型采用自动排水
大流量、低压降

技术参数
介质:
仅压缩空气

最大进口压力:
10 bar

环境温度:
-34℃~+50℃
在+2℃以下使用时,请咨询本公司技术服务部。



附件
支架套件











管接式过滤器/调压阀
B07
G1/8,G1/4







过滤器/调压阀适用于所有通用型
气动用途
高性能设计提供大流量、最小压降
非上升式调节旋钮带有快动锁

技术参数
介质:
仅压缩空气

最大进气口压力:
10 bar

压力表气口:
Rc1/8

环境温度:
-34℃~+50℃
在+2℃以下使用时,请咨询本公司技术服务部。



附件

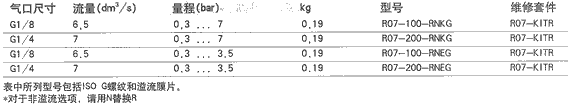

管接式调压阀
R07
G1/8,G1/4







管接式调压阀适用于通用气动应用
标准型采用溢流式
非上升式调节旋钮带有快动锁

技术参数
介质:
仅压缩空气

最大进气口压力:
20 bar

压力表接口:
Rc1/8

环境温度:
-34℃~+65℃
在+2℃以下使用时,请咨询本公司技术服务部。



附件











管接式润滑器
L07
G1/8,G1/4







微雾润滑器提供精细微粒油雾,适用
于大多数通用气动应用

技术参数
介质:
仅压缩空气

最大进口压力:
10 bar

起点流量:
0.24dm3/s
进口压力为6.3bar时润滑器工所需的最小流量

环境温度:
-20℃~+50℃
在+2℃以下使用时,请咨询本公司技术服务部。


微雾润滑器


附件










管接式溢流阀-膜片式
V07
G1/8,G1/4







防止压缩空气系统超压
Norgren溢流阀符合压力设备指令97/23/EC中的0类(S.E.P)和1类标准。

技术参数
介质:
仅压缩空气

压力表接口:
Rc1/8

溢流口:
作为进气口

环境温度:
-34℃~+65℃
在+2℃以下使用时,请咨询本公司技术服务部。



附件

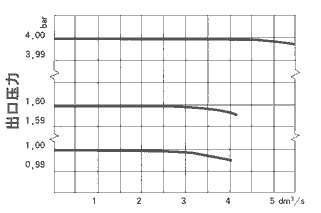

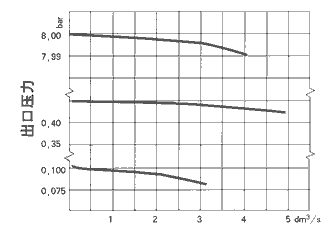

11-818精密调压阀
G1/4







紧凑、高精度调压阀,适用于气压
计量、实验室使用和精密先导控制*
*建议不要在闭塞端使用,详情请咨询本公司技术服务部。

技术参数
介质:
仅压缩空气

最大进口压力:
10 bar (11-818-100)
14 bar (11-818-110)
8 bar (11-818-999)

环境温度
0℃~+70℃
在+2℃以下使用时,请咨询本公司技术服务部。

材料
本体和阀盖:锌合金
调节旋钮:聚甲醛树脂
弹性材料:合成橡胶


















R18 先导式调压阀
G1~G2







无需考虑易接近性,可安装在压缩空气
系统的任意位置—先导式调压阀可安装在
最方便的位置
在大流量范围内实现精确的压力调节
可使用普通型和反馈型先导式调压阀
反馈型先导式调压阀可感知下游压力,自动
调节先导式调压阀出气口压力

技术参数
介质:
仅压缩空气

最大进气口压力
31 bar

压力表气口:
G1/4

先导气口:
G1/4

排气口:
G3/4

环境温度
-20℃~+80℃
在+2℃以下使用时,请咨询本公司技术服务部。

材料
本体和阀盖:铝合金
弹性材料:丁腈橡胶



附件








  接头、硬管及附件





  PNEUFIT C型组合接头
BSP和软管接头
硬管和软管
球阀
其他产品

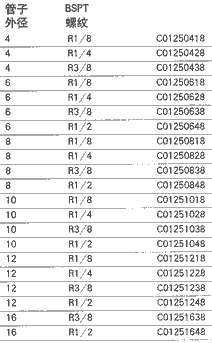

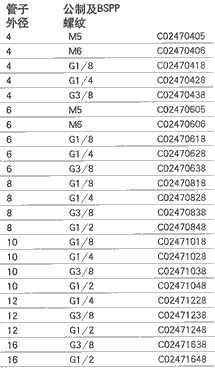

  PNEUFIT C型组合接头
公制
Φ4~16 mm O/D管



Pneufit C型接头便于使用,无需工具
即可快速组装并且提供最佳流量。
Pneufit C型的产品范围广,有超过1000种组合推入式气动接头,补充了已开发的全黄铜Pneufit 系列。
可松开的不锈钢夹圈适用于夹紧尼龙管或聚亚安酯管(硬度85或95)
镀镍黄铜零件防腐蚀防污染,延长了使用寿命。
所有锥螺纹上预涂的螺纹密封胶以及直螺纹上凹下去的固定O形圈可提供
最佳的快速密封。
直接头上带有内,外六角。
采用无硅U形包装的即时高质量密封。
所有活接头上都有安装孔。


  技术参数
介质:
压缩空气

工作压力:
750 mm Hg真空度,最高可达10 bar

环境温度:
0℃~+60℃
在+2℃以下使用时,请咨询本公司技术服务部。

管子尺寸:
标准尺寸:4、6、8、10、12、16 mm

螺纹尺寸:
标准尺寸:M5、M6、1/8" 、1/4"、3/8"和1/2"
ISO G和 ISO Rc

管道:
尼龙11或12
聚亚安酯,硬度85,95或98

材料
壳体:PBT

密封件:NBR(不含硅)U形包装和O型圈

螺纹壳体:镀镍黄铜
松脱套和支承圈:POM

卡圈:不锈钢
轴套:镀镍黄铜
螺纹密封胶:Threeond 2350B









  PNEUFIT C型组合接头
公制
Φ4 ~16 mm O/D管外径

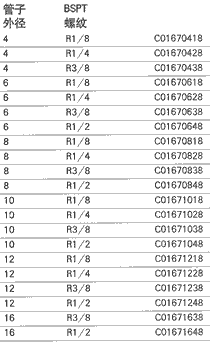

    直通快插接头   直通转接头
(外+内六角)



    直通快插接头
(异径)



    杆式加长件
(杆/管子)
  直通转接头
(外+内六角)



    杆式异径接头


    穿板快插接头









  PNEUFIT C型组合接头
公制
Φ4 ~16 mm O/D管外径

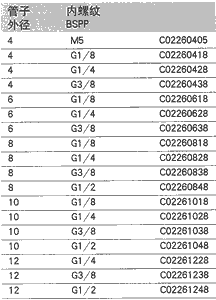

    内螺纹转接头   90°弯角转接头


    堵头   90°弯角转接头


    弯角快插接头









  PNEUFIT C型组合接头
公制
Φ4 ~16 mm O/D管外径


    Banjo流量控制(流出)   三通快插接头
(异径)



    Banjo流量控制(流出)   回转三通快插接头


    三通快插接头   支管回转三通快插接头









  PNEUFIT C型组合接头
公制
Φ4 ~16 mm O/D管外径


    Y形快插接头(等径)   多路快插接头


  Y形快插接头(异径)


    回转Y形快插接头   外螺纹多路


    十字形快插接头   手动阀(管对管)









  BSP和软管接头
M5,1/8"~1"BSP





光亮镀镍
抗腐蚀
紧凑型设计
必要时附带垫圈

技术参数
介质:
压缩空气或者与右表所列材料兼容的任何流体。

工作压力:
一般都受到管子规格的限制,除非使用塑料密封垫圈(banjo螺栓及M5部件)。在这些情况下,压力限制为18bar。适用于真空用途,banjo流量调节限制为1~10 bar工作压力。

环境温度:
一般都受到管子规格的限制,除非使用塑料密封垫圈(banjo螺栓及M5部件)。在这些情况下,温度限制为+70℃。

材料
条形部件:黄铜~BS 2874:
1986(CZ 121),光亮镀镍
冲压部件:黄铜~BS 2872
1969(CZ 122),光亮镀镍
密封垫圈:铜(M5部件采用Delrin聚甲醛树酯)


  BSP连接件

  BSP连接件

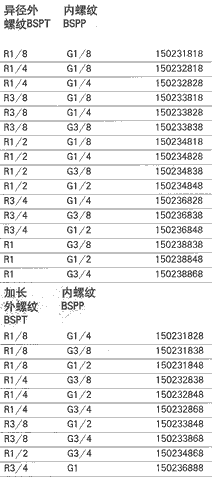

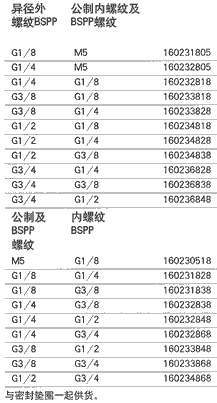

  穿板连接件   外牙转接头

  转接头   六角外牙接头

  外牙转接头   堵头

  堵头








  硬管和软管
Φ4~14 mm O/D




品种类型多,用途广泛。
所有管子都可以与本产品目录中所列的特定范围内的接头一起使用。
尼龙和聚氨脂管可供各种颜色,
方便识别。

技术参数
介质:
压缩空气。关于其他流体的使用,
请咨询本公司技术服务部。

工作压力:
参照下一页上的具体管型。

环境温度:
参照下一页上的具体管型。

材料
尼龙管:尼龙(聚酰胺)-12型,全
塑化,光稳定。公制管子符合DIN
73378和BS 5409的要求。
聚氨脂管:光稳定、硬度等级为
92-98 肖氏 A。





最高工作压力 压力/温度转换系数










  硬管和软管
Φ4~14 mm


    尼龙符合DIN 73378、DIN 74324和BS5409-1:1976表2标准



    聚氨脂

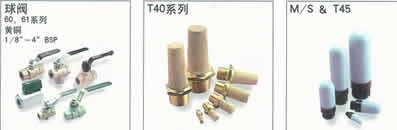

  球阀
60、61系列
黄铜
1/8"~4"BSP





精密设计的截止阀。
流阻最小。
正向快速的开/关动作。
双向流动(排气型除外)。

技术参数
介质:
压缩空气、惰性气体、水、油以及多种碳氢化合物衍生物(取决于阀座的材料)

工作压力:
参考各表

环境温度:
参考右面各表

材料
60系列:
镀镍黄铜UNI-5705-65、镀铬铜、镀 全径式
锌钢、PTFE阀座以及丁腈橡胶或维通
(Vi~n)橡胶密封件
61系列:
不锈钢本体、阀杆、球形螺母、以及
把手PTFE阀座


  微型
缩径式

  排气
全径式

  标准
全径式









  其他产品


烧结青铜消声器, T40系列

减少气动设备的噪音水平
紧凑高校
直接用螺丝固定在排气口上
防止脏污侵入

M/S和T45多孔塑料消声器

减少气动设备的噪音水平
紧凑、高效且重量轻
直接用螺丝固定在排气口上
防止脏污侵入
    带螺纹的消声器





版权所有 ©2003 北京康瑞明科技有限公司 京ICP备10016229号 京公网安备110106004623号
地址:北京市丰台区丰北路丰华苑庄维花园10号楼902室 邮编:100071
电话:010-83836195 传真:010-83836198
